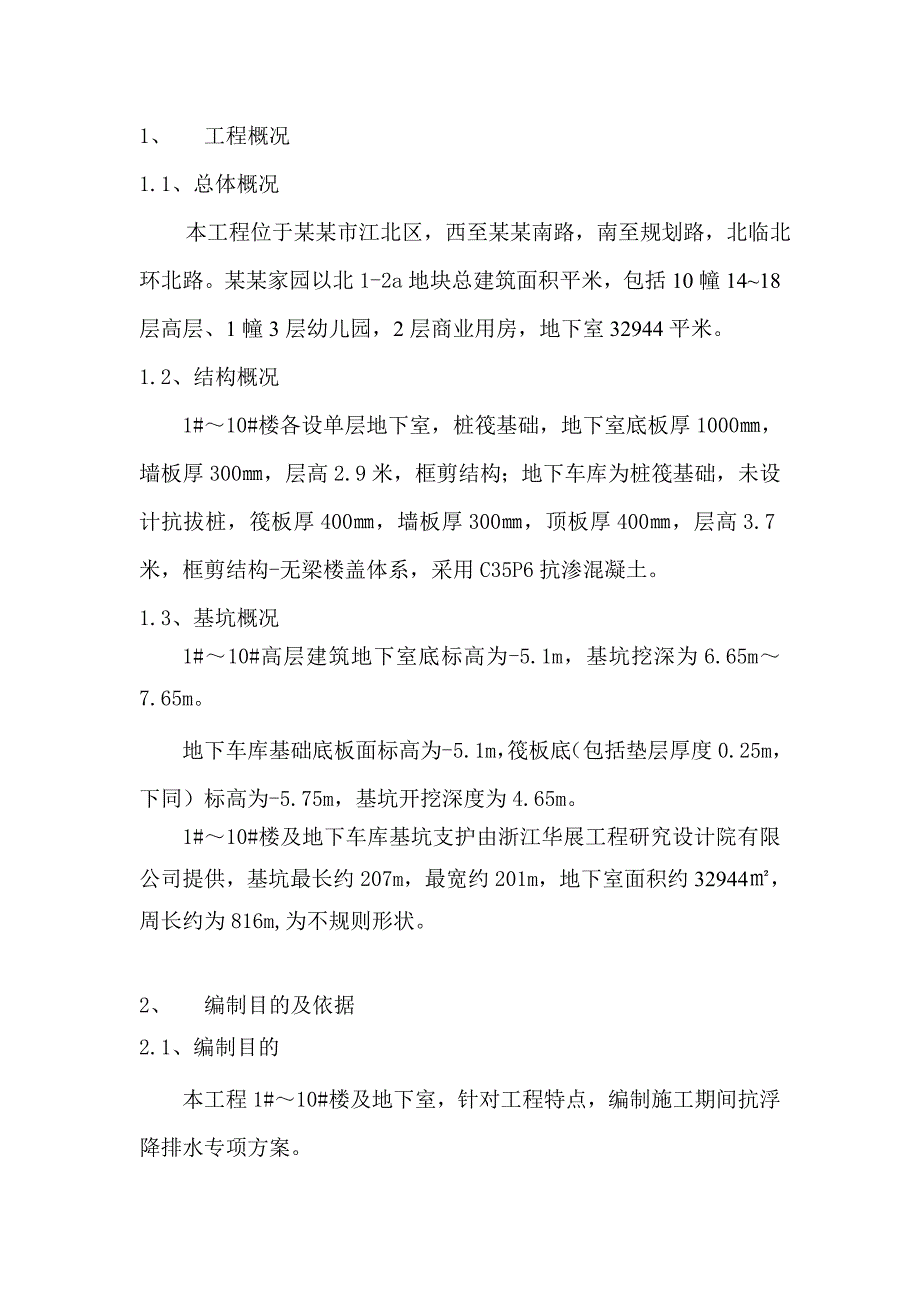

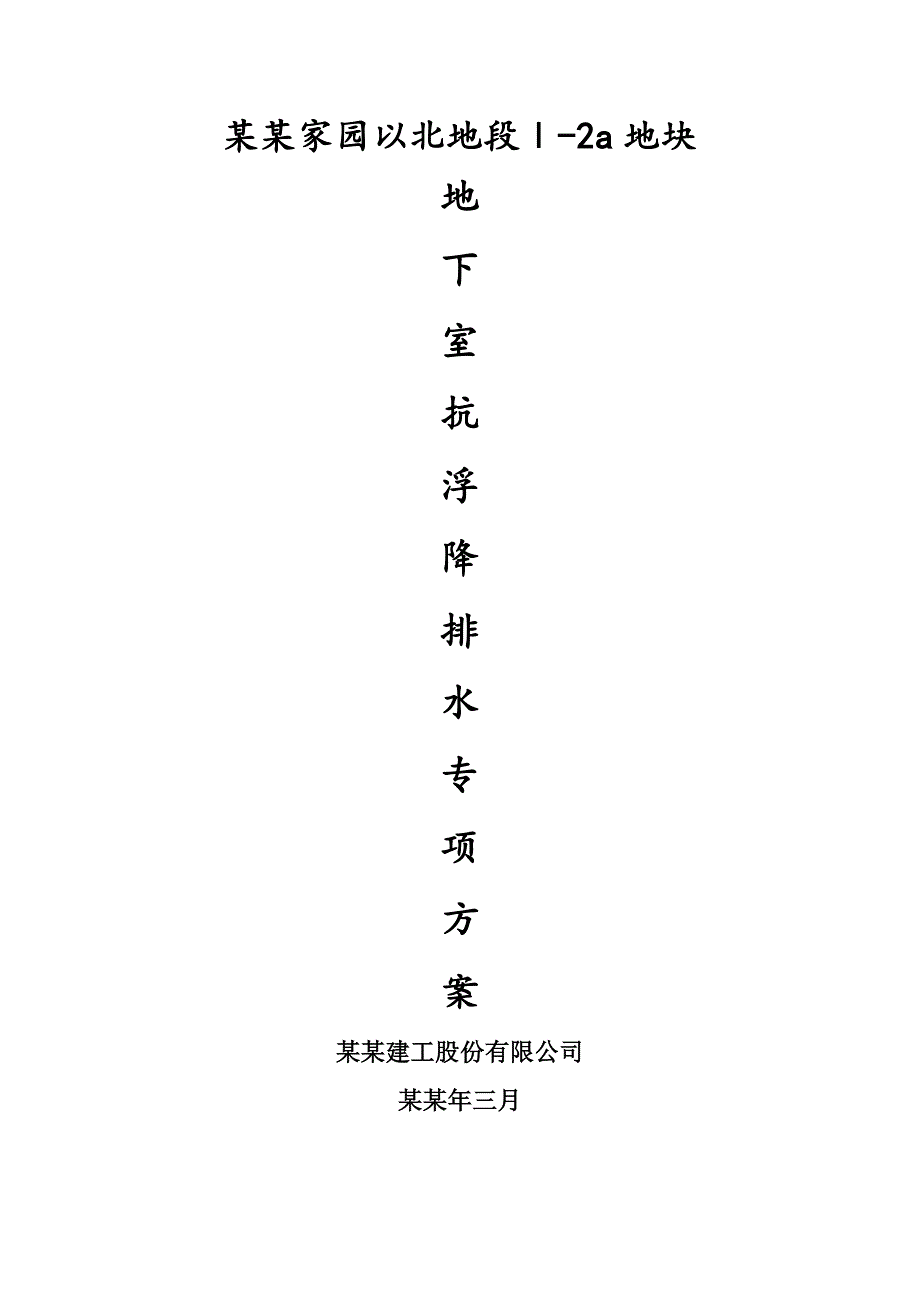

1、某某家园以北地段-2a地块地下室抗浮降排水专项方案某某建工股份有限公司某某年三月1、 工程概况1.1、总体概况 本工程位于某某市江北区，西至某某南路，南至规划路，北临北环北路。某某家园以北1-2a地块总建筑面积平米，包括10幢1418层高层、1幢3层幼儿园，2层商业用房，地下室32944平米。1.2、结构概况1#10#楼各设单层地下室，桩筏基础，地下室底板厚1000，墙板厚300，层高2.9米，框剪结构；地下车库为桩筏基础，未设计抗拔桩，筏板厚400，墙板厚300，顶板厚400，层高3.7米，框剪结构-无梁楼盖体系，采用C35P6抗渗混凝土。1.3、基坑概况1#10#高层建筑地下室底标高为-5
2、.1m，基坑挖深为6.65m7.65m。地下车库基础底板面标高为-5.1m，筏板底（包括垫层厚度0.25m，下同）标高为-5.75m，基坑开挖深度为4.65m。1#10#楼及地下车库基坑支护由浙江华展工程研究设计院有限公司提供，基坑最长约207m，最宽约201m，地下室面积约32944，周长约为816m,为不规则形状。2、 编制目的及依据2.1、编制目的本工程1#10#楼及地下室，针对工程特点，编制施工期间抗浮降排水专项方案。2.2、编制依据（1）、某某家园以北地段1-2a项目地下室、地下车库基坑围护工程施工图纸、图纸会审、设计交底记录、技术核定单、工程联系单、基坑支护及降水专项施工方案、专家

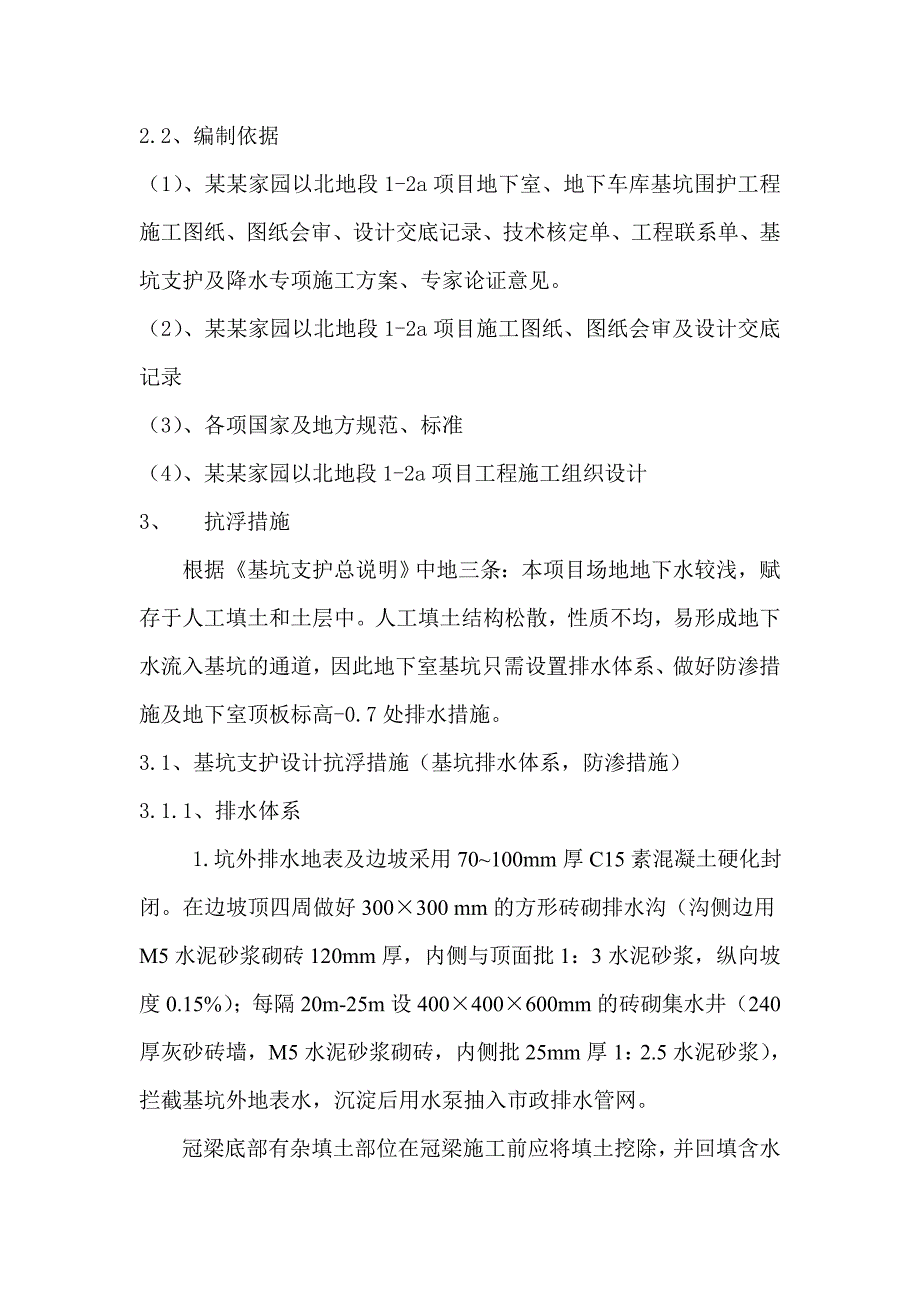

3、论证意见。（2）、某某家园以北地段1-2a项目施工图纸、图纸会审及设计交底记录（3）、各项国家及地方规范、标准（4）、某某家园以北地段1-2a项目工程施工组织设计3、 抗浮措施根据基坑支护总说明中地三条：本项目场地地下水较浅，赋存于人工填土和土层中。人工填土结构松散，性质不均，易形成地下水流入基坑的通道，因此地下室基坑只需设置排水体系、做好防渗措施及地下室顶板标高-0.7处排水措施。3.1、基坑支护设计抗浮措施（基坑排水体系，防渗措施）3.1.1、排水体系 1.坑外排水地表及边坡采用70100mm厚C15素混凝土硬化封闭。在边坡顶四周做好300300 mm的方形砖砌排水沟（沟侧边用M5水泥砂浆
4、砌砖120mm厚，内侧与顶面批1：3水泥砂浆，纵向坡度0.15%）；每隔20m-25m设400400600mm的砖砌集水井（240厚灰砂砖墙，M5水泥砂浆砌砖，内侧批25mm厚1：2.5水泥砂浆），拦截基坑外地表水，沉淀后用水泵抽入市政排水管网。冠梁底部有杂填土部位在冠梁施工前应将填土挖除，并回填含水量较低的粘性土以防渗水。 2.坑内排水：第一阶段：在支护桩顶两侧基槽内外侧，用人工挖掘排水明沟，并根据实际情况每隔3540m左右设600600800mm集水井，利用水泵将水排至沉淀池。第二阶段：利用后浇带作为排水盲沟，3桩承台作为临时积水井，用水泵抽至底板垫层面集水坑内，集水坑尽量靠近承台边并远离
5、支护桩，具体位置根据现场地实际情况确定。至于多桩承台、下翻梁以及后浇带部位，在做内部垫层前，在部分梁、承台埋设排水管作为排水盲沟，集中排向选定集水井内，用水泵抽至地面就近的集水井。3.平时加强对基坑的巡视检查，及时处理围护结构的裂缝，采取灌浆等措施，防止裂缝进一步扩大以及地表水流水护坡内，导致坍方等意外情况发生。3.1.2、防渗措施冠梁底部有杂填土部位在冠梁施工前应将填土挖除，并回填含水量较低的粘性土以防渗水。3.2、结构施工阶段技术措施本方案考虑采用地下室蓄水的方法平衡地下水浮力，以达到施工阶段抗浮的目的。具体实施方法如下：在底板混凝土浇捣后至地下室外墙板、顶板混凝土浇捣前利用基坑内的排水沟
6、和集水井，采用水泵抽排水。在此工况下，即使地表水来不及抽排，也不会发生底板上浮现象。在地下室外墙板和顶板混凝土浇捣完成后通过水泵向地下室送水，并保持地下室蓄水一定深度，利用底板自重和蓄水重量平衡地下水浮力。排水设备：现场配备8台WQ-5.5型15KW的排污泵，污水经沉淀后，排入市政管网。4、地下室车库顶板排水措施抗浮设防水位绝对标高2.900米，相当于设计标高-0.7位置，地下车库顶板排水措施：排水板排水。目前普遍采用二种材料：一是支点朝下架空排水板，它的特点是抗压强度大，孔隙率大，排水效果好，非常适用于带一定找坡的顶板排水；二是支点朝上卷材排水板，它的特点是具有二次防水和排水功能，抗压强度能
7、满足工程需要，孔隙率大于碎石等。4.1、车库顶板渗透水排水系统设计方案4.1.1 根据车库顶板的具体条件，其地下车库顶板的防水、排水保护、种植。推荐下述设计系统，系统构造自上而下设计如下： 1、绿色植被； 2、自然土壤基层； 3、200g/m2聚酯无纺布； 4、HDPE支点朝上防塌陷排水板； 5、保护层； 6、卷材防水层； 7、找平层； 8、车库顶板钢筋混凝土结构。4.1.2 车库顶板排水系统设计构造节点图：（附图1）（图1）4.1.3此设计需注意事项:（1）地下室防水顶板结构完成后，先做柔性防水层，然后采用憎水材料做找坡层，做找坡层，坡度控制在0.30.5%。找坡层做50厚的刚性保护层； （
8、2）在坡谷处或顶板边缘设置排水沟或110透水管。沟（管）设置尽量与场地车道结合，穿越道路处采用排水管。排水沟纵向设置排水孔； （3）沿排水沟（管）铺设无纺布； （4）沿排水沟（管）部位满铺150厚卵石滤水层； （5）回填种植土。排水沟（管）部位应清理出垃圾，并避免粘土随雨水沉积堵死排水渠道，造成树森木沤死； （6）排水沟（管）设清淘口，间距控制在25为左右，沟（管）转弯处均应设清淘口； （7）顶板上采用HDPE排水板系统，并在车库顶板边缘设置盲沟（管）导水系统形成的排水面，达到完整排滤水效果。亦可采用波状局部找坡的排水方式（详见附图11）； （8）排水系统上覆土为粘土的，应和沙土混合，沙土比例
9、不低于百分之三十，种植大乔木的，树池底部直达顶板排水系统，以便树池积水顺着顶板排水系统有效排出，可以在树池底部铺设四根软盲管来解决苗木透气透水问题。4.2、HDPE支点朝上排水系统材料技术标准： 本排水系统分为HDPE支点朝上防塌陷排水板、过虑层及盲管排水通道组成。4.2.1 地下室顶板采用HDPE支点朝上防塌陷排水板，每平方单位质量不低于800克；4.2.2 地下室顶板排水卷材凸起高度不低于15mm、抗压强度不低于300KPA；4.2.3 地下室顶板排水卷材搭接采用套接式或烫接式并达到防植物根系穿刺要求；4.2.4 地下室顶板排水卷材要有防塌陷设计（附图2）或其他防塌陷措施，以防覆土后土工布
10、下陷造成排水不畅；(图2)4.2.5 HDPE排水板的物理性能等必须符合国家规范要求，施工前必须复检合格；4.2.6地下室排水系统主要材料和辅助材料一般理化性能见下表；4.2.7盲沟盲管系统要求主管口径不小于100mm,支管主管口径不小于80m,材质采用聚丙烯材料；4.2.8材料技术指标:卷材类排水板：序号性能单位性能数据1重量， g/m28002抗拉强度， N/5cm3003抗压负荷，kPa3504断裂延伸率，255凹凸高度mm15mm土工布序号性能单位性能数据1重量g2002CBR顶破强力kn0.753垂直渗透系数cm/s (1.0、9.9）x（10-1、10-3）4.3、施工工艺流程及构
11、造做法钢筋混凝土浇铸4.3.1施工工艺流程:找平层卷材防水防水保护层基层清理及验收排水卷材复检合格 规划弹线空铺（HDPE）排水板搭接缝套接或烫接套接施工检查验收铺设土工布检查土工布搭接自检验收局部检查调整监理、甲方验收排水层移交 4.4、HDPE排水板系统铺设操作要点及技术要求4.4.1 操作要点及技术要求 ：4.4.1.1 排水层的基层应有足够的平整度（误差小于5mm），表面无凸起，应清扫干净；4.4.1.2 将HDPE排水板自然展开，铺设于规划好的位置；4.4.1.3 排水板可按找坡方向纵向铺设，至顶板边缘下翻20cm；4.4.1.4 排水板四面搭接处大头套接小头；如采用烫接烫接处不少于
12、10 cm；4.4.1.5 检查搭接处闭合情况；4.4.1.6 需要定位部位或形状变化部位需临时固定时采用胶水固定；4.4.1.7 排水板铺至墙边或消防通道基层处应上翻20cm；4.4.1.8在排水板上铺设土工布，搭接处以10cm为宜，土工布铺至墙边上翻15cm并用胶水固定。应将胶水间隔涂抹墙上后将土工布粘上铺平，个别处亦可用钉子或钉上木条固定；4.4.1.9检查铺设效果，作适当调整；4.4.2.0 车库周边埋设盲管部位应在回填土至车库顶板150mm左右。盲管铺设可采用卷材包裹形式，亦可以采用贴住卷材形式。4.5、种植层回填要求4.5.1 种植层回填要求：4.5.1.1种植层回填需由周边向内回
13、填，严禁未回填前车辆在上行驶；4.5.1.2 第一层回填土一次性回填厚度要大于40cm，夯实后方可以在回填土上行走车辆；4.5.1.3采用分层回填，每次回填厚度可为30cm左右；4.5.1.4 根据设计厚度回填人工配制种植土，自然回填，不夯实；4.5.1.5土壤要求：1去除建渣2种植土粘土含量不大于70%。4.6、作业条件控制要点料4.6.1 作业条件控制要点：4.6.1.1排水板铺设完工应及时铺设土工布等，应避免长时间紫外线照射影响产品质量；4.6.1.2 工序之间应做好完工质量检查，未作检查不得进入下一工序施工；4.6.1.3 施工所用的材料，必须要有出厂合格证书和实验报告单，同时施工前还
