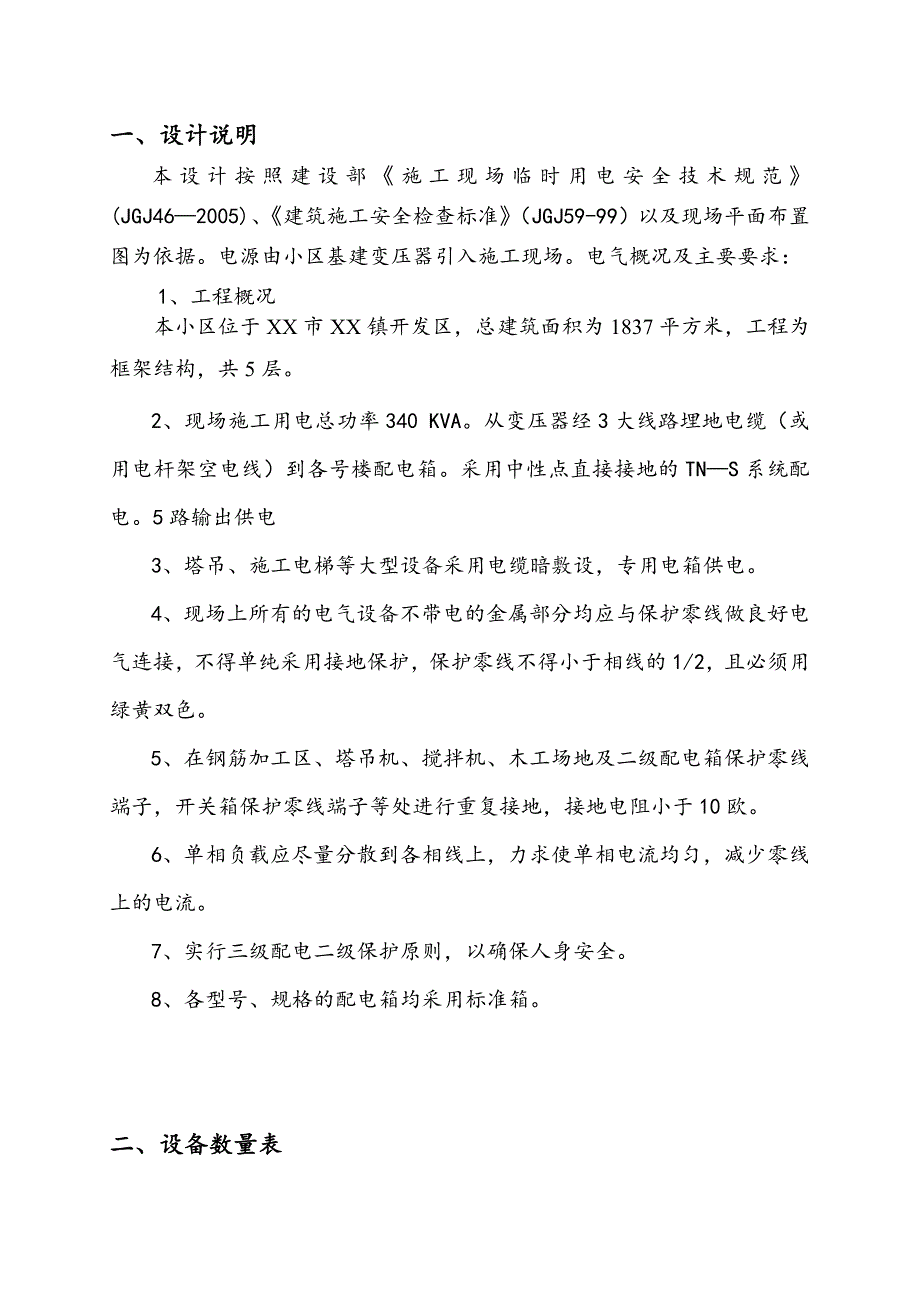

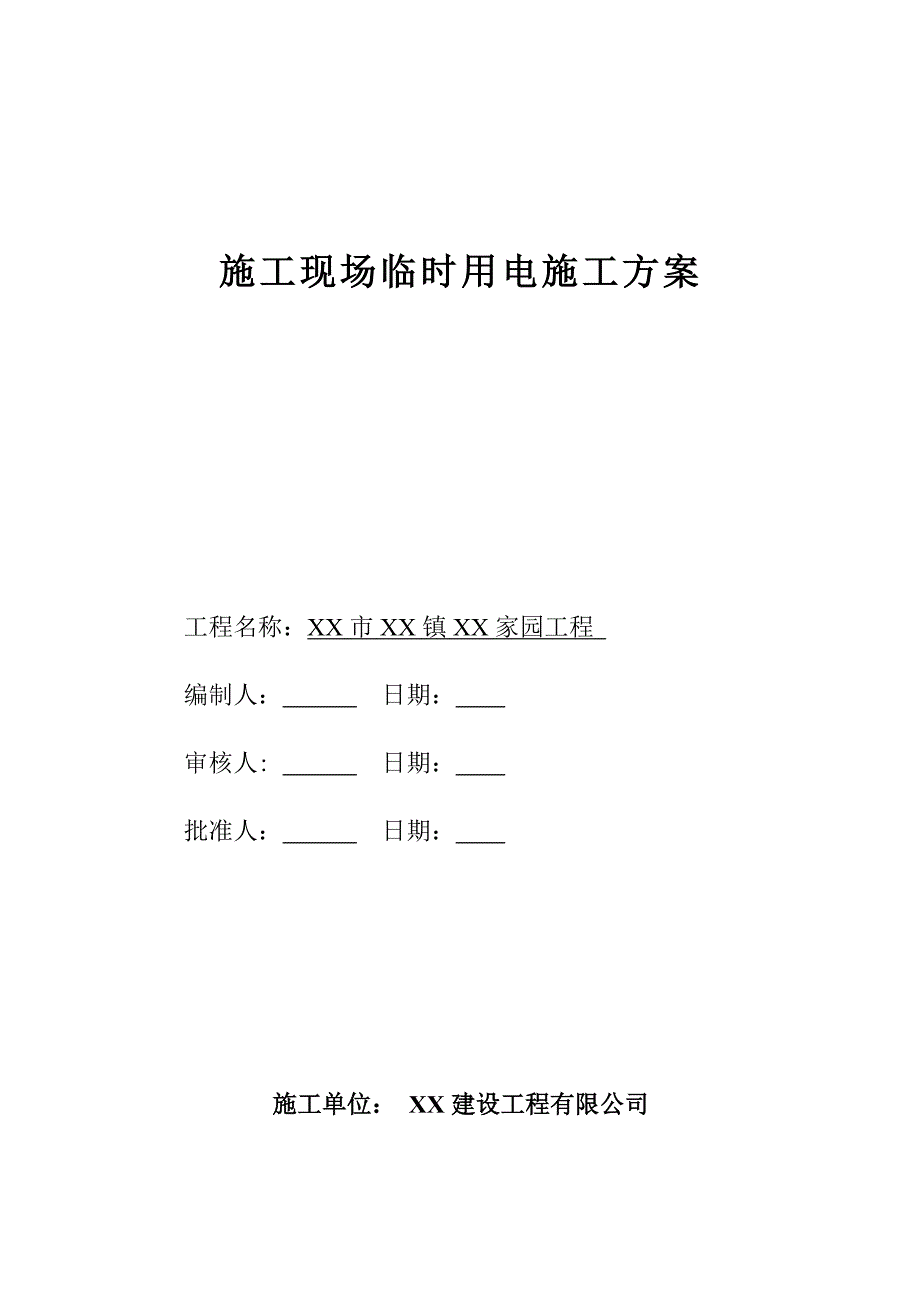

1、施工现场临时用电施工方案 工程名称：XX市XX镇XX家园工程 编制人： 日期： 审核人: 日期： 批准人： 日期： 施工单位： XX建设工程有限公司一、设计说明本设计按照建设部施工现场临时用电安全技术规范(JGJ462005)、建筑施工安全检查标准（JGJ59-99）以及现场平面布置图为依据。电源由小区基建变压器引入施工现场。电气概况及主要要求：1、工程概况本小区位于XX市XX镇开发区，总建筑面积为1837平方米，工程为框架结构，共5层。2、现场施工用电总功率340 KVA。从变压器经3大线路埋地电缆（或用电杆架空电线）到各号楼配电箱。采用中性点直接接地的TNS系统配电。5路输出供电3、塔吊、
2、施工电梯等大型设备采用电缆暗敷设，专用电箱供电。4、现场上所有的电气设备不带电的金属部分均应与保护零线做良好电气连接，不得单纯采用接地保护，保护零线不得小于相线的1/2，且必须用绿黄双色。5、在钢筋加工区、塔吊机、搅拌机、木工场地及二级配电箱保护零线端子，开关箱保护零线端子等处进行重复接地，接地电阻小于10欧。6、单相负载应尽量分散到各相线上，力求使单相电流均匀，减少零线上的电流。7、实行三级配电二级保护原则，以确保人身安全。8、各型号、规格的配电箱均采用标准箱。二、设备数量表施工现场主要用电设备表线路序号设备名称台数额定功率暂载率cos换算容量单机电缆选择主楼现场1塔吊145 KW0.40.
3、651872塔吊大灯22.0KW323太阳灯21.0KW184平板震动器11.0KW0.8595砼震动棒31.5KW0.85278剪断机15.5 KW0.83119弯曲机24.5KW0.831510调直机14.5KW0.8315木工机械11圆锯23.5KW0.85812电钻50.5KW0.859抽水13抽水机33.0KW0.830公共场所14空调+抽水X70KW0.837015厨房机组235 KW0.837016照明+电脑X60KW0.8360搅拌站17三方搅拌机2180KW0.8018019大泵机1220KW0.8322021小泵机1110KW0.83110办公室+宿舍22公司办公室50KW
4、0.835023食堂30 KW0.833024工人宿舍120KW0.83110说明：（一）、施工用电主要分为两阶段，即主体阶段和安装及装修阶段，用电量最集中。负荷最大时期在于主体工程阶段，故施工临时用电组织设计以主体施工阶段为主要计算依据。施工现场的临时用电，包括动力用电与照明用电两部分，用电量计算考虑以下几点：1、工地使用的全部动力设备和照明用电数量。2、施工高峰期阶段同时用电的机械设备数量。现场用电主要为施工用电，除施工用电为三相用电外，其余为单相用电。（二）、用电设备的额定功率Pe或额定容量Se是指铭牌上的数据，对于不同负载持续率（暂载率）下的额定功率或额定容量，应换算成统一的负载持续下
5、的有功功率，即设备功率Pe。1、持续工作制的电动机的设备功率等于额定功率。2、短时工作制或周期工作制的电动机（如塔吊电机、施工电梯电机等）的设备功率是指将额定功率换算成统一负载下的有功功率。采用本次计算的办法计算负荷时，塔吊（施工电梯）应统一换算到负载持续率JC=40%的有功功率，按下式计算：Pe=2Pe JC （KW）3、电焊机的设备功率是将额定容量换算到负载持续率JC=60%的有功功率Pe=Se JC cos（KW）4、成组用电设备的设备功率是指不包括备用设备在内的所有单个用电设备的设备功率之和。5、照明设备功率是指灯泡上的设备功率。三、负荷计算及变压器选择1、负荷计算(1) 塔吊 查建筑
6、施工用电设备需要系数和功率因数表,取KX=0.3 JC =0.4，cos=0.65,则tg=1.17, Pj=Kx2Pn JC =0.3576=170(KW)Qj=Pjtg=1701.17=200(kvar)(2) 施工电梯 查建筑施工用电设备需要系数和功率因数表,取KX=0.3 ， JC =0.4，cos=0.65,则tg=1.17, Pj=Kx2Pn JC =0.31168=350(KW)Qj=Pjtg=3501.17=410(kvar)(3) 焊机 查建筑施工用电设备需要系数和功率因数表,取KX=0.3 JC =0.6，cos=0.65,则tg= 1.17, Pj=KxSe 0.6 0.
7、65=0.3262=78.6(KW)Qj=Pjtg=78.61.17=92(kvar)(4) 泵机 查建筑施工用电设备需要系数和功率因数表,取KX=0.7cos=0.83,则tg=0.67Pj=KxPN =0.7330=231(KW)Qj=Pjtg=2310.67=155(kvar)(5) 搅拌机 查建筑施工用电设备需要系数和功率因数表,取KX=0.6，cos=0.85,则tg=0.6Pj=KxPN =0.6340=204(KW)Qj=Pjtg=2040.6=122(kvar)(6) 弯曲机等所有三相电机 （塔吊大灯、平板震动器、砼震动棒、剪断机、弯曲机、调直机、圆锯、抽水机）查建筑施工用电设
8、备需要系数和功率因数表,取KX=0.6，cos=0.85,则tg=0.6Pj=KxPN =0.6248=149(KW)Qj=Pjtg=1490.6=89(kvar)(7) 办公+生活用电(太阳灯、 电钻、公司办公室、食堂、工人宿舍) 取KX=0.7,cos=0.95,则tg=0.3Pj=KxPN =0.7217=152(KW)Qj=Pjtg=1520.3=46(kvar)(8) 会所 取KX=0.7,cos=0.95,则tg=0.3Pj=KxPN =0.7200=140(KW)Qj=Pjtg=1400.3=42(kvar)(9) 由上（1）点到（8）点 得:总有功计算负荷Pj =170+350
9、+78.6+231+204+149+152+140=1475（KW） 总无功计算负荷Qj =200+410+92+155+122+89+46+42=1156（kvar）总视在计算负荷SJ= PJ2+QJ2 = 14752+11562 = 1874 (KVA)故现场配1874 KVA变压器能满足施工要求2、变压器选择选择三台容量为630 KVA（6303=1890）的变压器可以满足施工要求。四、电缆计算及选择（一） 导线选择根据现场机械设备配置情况，本工程决定采用三个总配电箱，分十个回路供电到施工现场，分别为：1回路供1号楼、2回路供2号楼、3回路供3号楼、4回路供（宿舍+办公室）、5回路供（5
10、、6）号楼、6回路供（6、7）号楼、7回路供（8、9）号楼、8回路供搅拌机、9回路供大泵机、10回路供公共场所，均采用TN-S系统供电。1、回路1（变压器到1号楼二级分配箱）用电计算：根据现场实际情况，回路1配备用电设备为：塔吊2台，施工电梯3台，塔吊大灯3盏，太阳灯2个，平板震动器1个，砼震动桻2个，电渣焊机1台，闪光对焊机1台，剪断机1台，弯曲机1台，调直机1台，圆锯2台，电钻2个，抽水机2台。上述设备总功率280KW，取KX=0.7,则视在计算负荷SI=200 KVA，则总计算线电流=SI/U线=200/1.732/0.38=304(A)依据配电设计手册（500V铝芯绝缘导线长期连续负荷
11、允许截流量表），选用铝芯电缆规格为:VV3185+295（或者铝芯电线BLV3150+295）,选用漏电开关规格为450A漏电动作时间2毫秒。2、回路2（变压器到2号楼二级分配箱）用电计算：根据现场实际情况，回路2配备用电设备为：塔吊1台，施工电梯2台，塔吊大灯3盏，太阳灯2个，平板震动器1个，砼震动桻2个，电渣焊机1台，剪断机1台，弯曲机1台，调直机1台，圆锯2台，电钻2个，抽水机1，（项目部食堂+玻璃厂用电+项目部人员宿舍）=60KW。上述设备总功率220KW，取KX=0.7,则视在计算负荷SI=154 KVA，则总计算线电流=SI/U线=200/1.732/0.38=234(A)依据配电
12、设计手册（500V铝芯绝缘导线长期连续负荷允许截流量表），选用铝芯电缆规格为:VV3150+295（或者铝芯电线BLV3120+270）,选用漏电开关规格为400A漏电动作时间2毫秒。3、回路3（变压器到3号楼二级分配箱）用电计算：根据现场实际情况，回路3配备用电设备为：塔吊2台，施工电梯2台，塔吊大灯4盏，太阳灯2个，平板震动器2个，砼震动桻2个，电渣焊机2台，闪光对焊机1台，剪断机2台，弯曲机1台，调直机1台，圆锯2台，电钻2个，抽水机2台。上述设备总功率270KW，取KX=0.7,则视在计算负荷SI=190 KVA，则总计算线电流=SI/U线=190/1.732/0.38=287(A)依
13、据配电设计手册（500V铝芯绝缘导线长期连续负荷允许截流量表），选用铝芯电缆规格为:VV3185+295（或者铝芯电线BLV3150+295）,选用漏电开关规格为400A漏电动作时间2毫秒。4、回路4（变压器到办公室+工人宿舍）用电计算：根据现场实际用电情况，得办公室+工人宿舍用电约为130KW,均匀分到三相并结合实际得每相用电约为60KW,即折后的功率60KW，取KX=0.9,则视在计算功率P=54 KW，则总计算线电流I=P/U=54/0.22=245(A)依据配电设计手册（500V铝芯绝缘导线长期连续负荷允许截流量表），选用铝芯电线BLV 4120(MM2）,选用漏电开关规格为400A漏电动作时间1毫秒。5、回路5（变压器到5、10号楼二级分配箱）用电计算：根据现场实际情况，回路5配备用电设备为：塔吊2台，施工电梯2台，塔吊大灯2盏，太阳灯2个，平板震动器2个，砼震动桻2个，电渣焊机1台，闪光对焊机1台，剪断机2台，弯曲机2台，调直机2台，圆锯2台，电钻2个，抽水机2台。上述设备总功率262KW，取KX=0.7,则视在计算负荷SI=184 KVA，则总计算线电流=SI/U线=184/1.732/0.38=279(A),依据配电设计手册（500V铝芯绝缘导线长期连续负荷允许截流量表），选用铝芯电缆规格为:VV3185+295（或者铝芯电线BLV3150+
