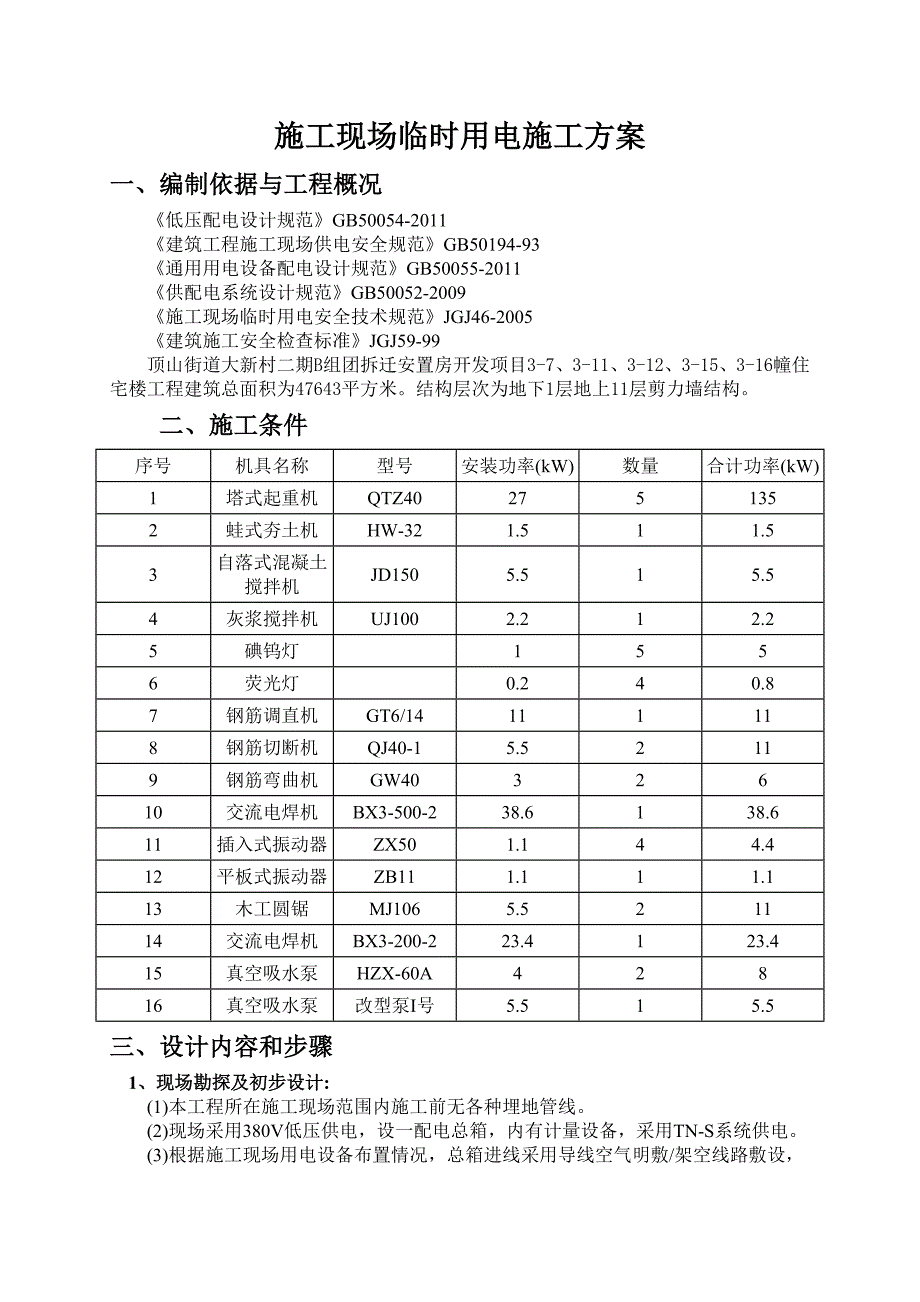

1、施工现场临时用电施工方案一、编制依据与工程概况 低压配电设计规范GB50054-2011 建筑工程施工现场供电安全规范GB50194-93 通用用电设备配电设计规范GB50055-2011 供配电系统设计规范GB50052-2009 施工现场临时用电安全技术规范JGJ46-2005建筑施工安全检查标准JGJ59-99顶山街道大新村二期B组团拆迁安置房开发项目3-7、3-11、3-12、3-15、3-16幢住宅楼工程建筑总面积为47643平方米。结构层次为地下1层地上11层剪力墙结构。二、施工条件序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QTZ402751352蛙式夯土机H
2、W-321.511.53自落式混凝土搅拌机JD1505.515.54灰浆搅拌机UJ1002.212.25碘钨灯1556荧光灯0.240.87钢筋调直机GT6/14111118钢筋切断机QJ40-15.52119钢筋弯曲机GW4032610交流电焊机BX3-500-238.6138.611插入式振动器ZX501.144.412平板式振动器ZB111.111.113木工圆锯MJ1065.521114交流电焊机BX3-200-223.4123.415真空吸水泵HZX-60A42816真空吸水泵改型泵I号5.515.5三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内施工前无

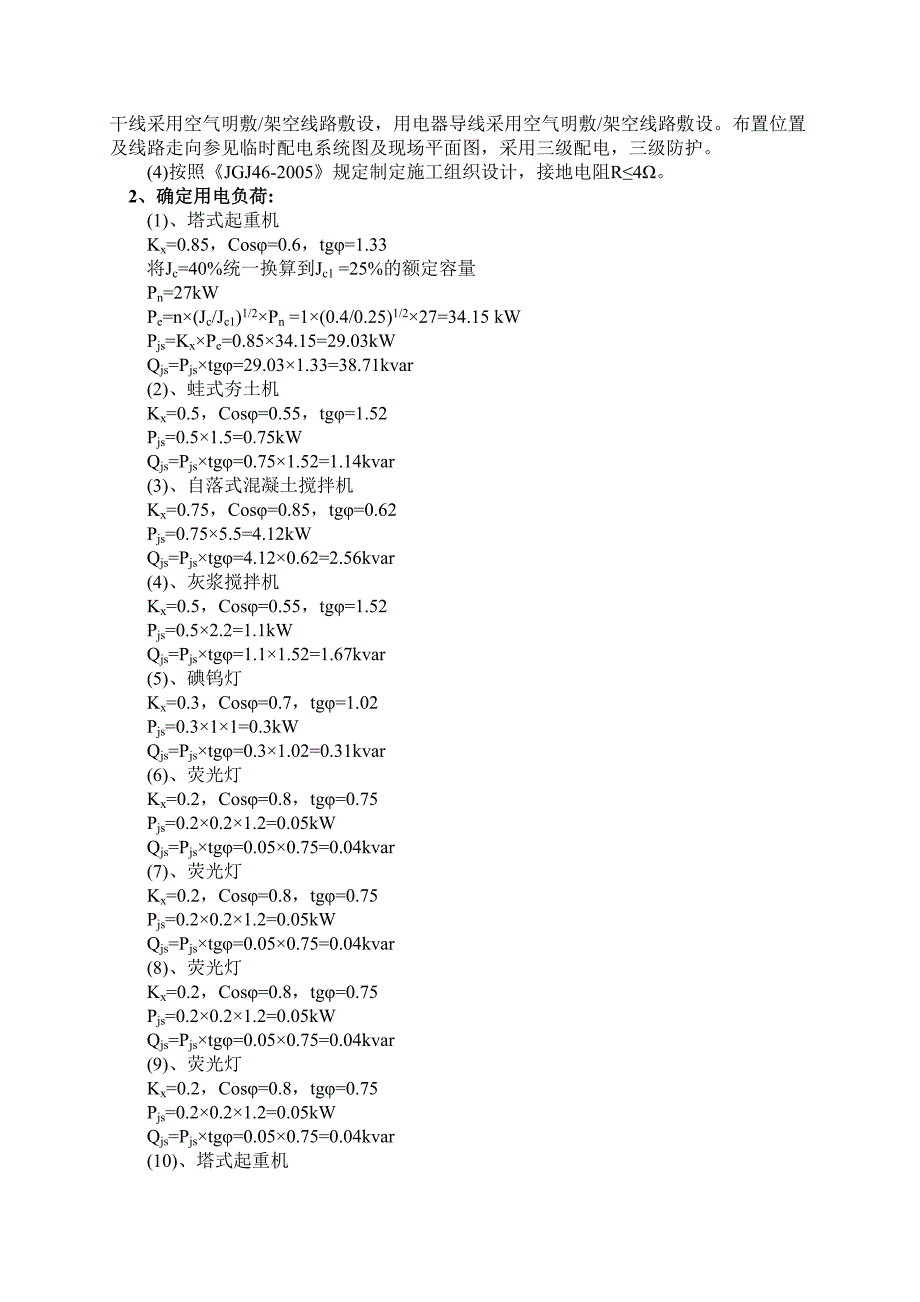

3、各种埋地管线。 (2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。 (3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。 (4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。 2、确定用电负荷: (1)、塔式起重机 Kx=0.85，Cos=0.6，tg=1.33 将Jc=40%统一换算到Jc1 =25%的额定容量 Pn=27kW Pe=n(Jc/Jc1)1/2Pn =1(0.4/0.
4、25)1/227=34.15 kW Pjs=KxPe=0.8534.15=29.03kW Qjs=Pjstg=29.031.33=38.71kvar (2)、蛙式夯土机 Kx=0.5，Cos=0.55，tg=1.52 Pjs=0.51.5=0.75kW Qjs=Pjstg=0.751.52=1.14kvar (3)、自落式混凝土搅拌机 Kx=0.75，Cos=0.85，tg=0.62 Pjs=0.755.5=4.12kW Qjs=Pjstg=4.120.62=2.56kvar (4)、灰浆搅拌机 Kx=0.5，Cos=0.55，tg=1.52 Pjs=0.52.2=1.1kW Qjs=Pjst
5、g=1.11.52=1.67kvar (5)、碘钨灯 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.311=0.3kW Qjs=Pjstg=0.31.02=0.31kvar (6)、荧光灯 Kx=0.2，Cos=0.8，tg=0.75 Pjs=0.20.21.2=0.05kW Qjs=Pjstg=0.050.75=0.04kvar (7)、荧光灯 Kx=0.2，Cos=0.8，tg=0.75 Pjs=0.20.21.2=0.05kW Qjs=Pjstg=0.050.75=0.04kvar (8)、荧光灯 Kx=0.2，Cos=0.8，tg=0.75 Pjs=0.20.21.2=0.

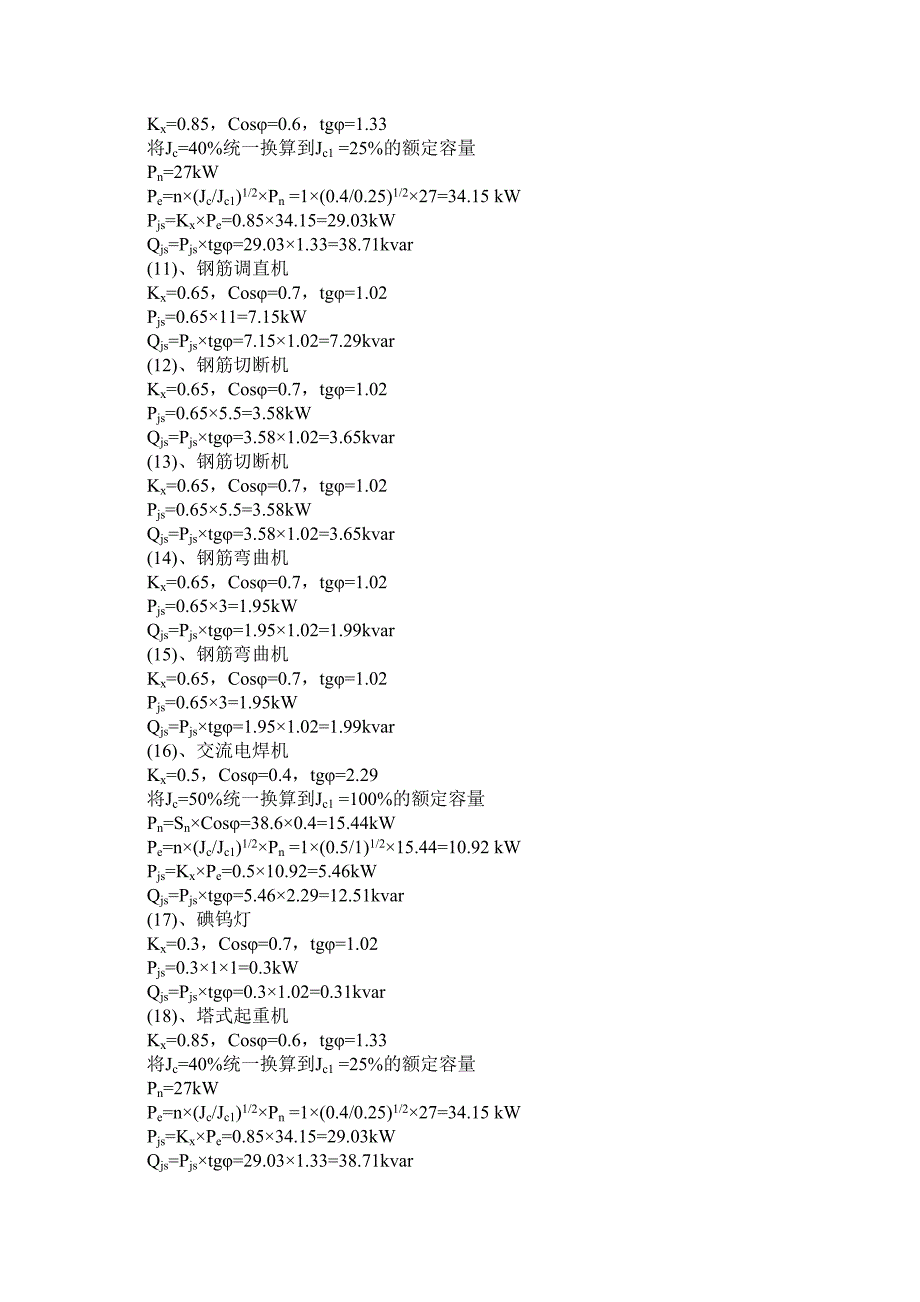

6、05kW Qjs=Pjstg=0.050.75=0.04kvar (9)、荧光灯 Kx=0.2，Cos=0.8，tg=0.75 Pjs=0.20.21.2=0.05kW Qjs=Pjstg=0.050.75=0.04kvar (10)、塔式起重机 Kx=0.85，Cos=0.6，tg=1.33 将Jc=40%统一换算到Jc1 =25%的额定容量 Pn=27kW Pe=n(Jc/Jc1)1/2Pn =1(0.4/0.25)1/227=34.15 kW Pjs=KxPe=0.8534.15=29.03kW Qjs=Pjstg=29.031.33=38.71kvar (11)、钢筋调直机 Kx=0.
7、65，Cos=0.7，tg=1.02 Pjs=0.6511=7.15kW Qjs=Pjstg=7.151.02=7.29kvar (12)、钢筋切断机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.655.5=3.58kW Qjs=Pjstg=3.581.02=3.65kvar (13)、钢筋切断机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.655.5=3.58kW Qjs=Pjstg=3.581.02=3.65kvar (14)、钢筋弯曲机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.653=1.95kW Qjs=Pjstg=1.951.02=
8、1.99kvar (15)、钢筋弯曲机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.653=1.95kW Qjs=Pjstg=1.951.02=1.99kvar (16)、交流电焊机 Kx=0.5，Cos=0.4，tg=2.29 将Jc=50%统一换算到Jc1 =100%的额定容量 Pn=SnCos=38.60.4=15.44kW Pe=n(Jc/Jc1)1/2Pn =1(0.5/1)1/215.44=10.92 kW Pjs=KxPe=0.510.92=5.46kW Qjs=Pjstg=5.462.29=12.51kvar (17)、碘钨灯 Kx=0.3，Cos=0.7，tg
9、=1.02 Pjs=0.311=0.3kW Qjs=Pjstg=0.31.02=0.31kvar (18)、塔式起重机 Kx=0.85，Cos=0.6，tg=1.33 将Jc=40%统一换算到Jc1 =25%的额定容量 Pn=27kW Pe=n(Jc/Jc1)1/2Pn =1(0.4/0.25)1/227=34.15 kW Pjs=KxPe=0.8534.15=29.03kW Qjs=Pjstg=29.031.33=38.71kvar (19)、插入式振动器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.31.1=0.33kW Qjs=Pjstg=0.331.02=0.34kvar
10、 (20)、插入式振动器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.31.1=0.33kW Qjs=Pjstg=0.331.02=0.34kvar (21)、插入式振动器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.31.1=0.33kW Qjs=Pjstg=0.331.02=0.34kvar (22)、插入式振动器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.31.1=0.33kW Qjs=Pjstg=0.331.02=0.34kvar (23)、平板式振动器 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.31.1=0.33kW Qjs
11、=Pjstg=0.331.02=0.34kvar (24)、碘钨灯 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.311=0.3kW Qjs=Pjstg=0.31.02=0.31kvar (25)、塔式起重机 Kx=0.85，Cos=0.6，tg=1.33 将Jc=40%统一换算到Jc1 =25%的额定容量 Pn=27kW Pe=n(Jc/Jc1)1/2Pn =1(0.4/0.25)1/227=34.15 kW Pjs=KxPe=0.8534.15=29.03kW Qjs=Pjstg=29.031.33=38.71kvar (26)、木工圆锯 Kx=0.65，Cos=0.6，tg=
12、1.33 Pjs=0.655.5=3.58kW Qjs=Pjstg=3.581.33=4.77kvar (27)、木工圆锯 Kx=0.65，Cos=0.6，tg=1.33 Pjs=0.655.5=3.58kW Qjs=Pjstg=3.581.33=4.77kvar (28)、交流电焊机 Kx=0.5，Cos=0.4，tg=2.29 将Jc=50%统一换算到Jc1 =100%的额定容量 Pn=SnCos=23.40.4=9.36kW Pe=n(Jc/Jc1)1/2Pn =1(0.5/1)1/29.36=6.62 kW Pjs=KxPe=0.56.62=3.31kW Qjs=Pjstg=3.312.29=7.58kvar (29)、碘钨灯 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.311=0.3kW Qjs=Pjstg=0.31.02=0.31kvar (30)、塔式起重机 Kx=0.85，Cos=0.6，tg=1.33 将Jc=40%统一换算到Jc1 =25%的额定容量 Pn=27kW Pe=n(Jc/Jc1)1/2Pn =1(0.4/0.25)1/227=34.15 k
