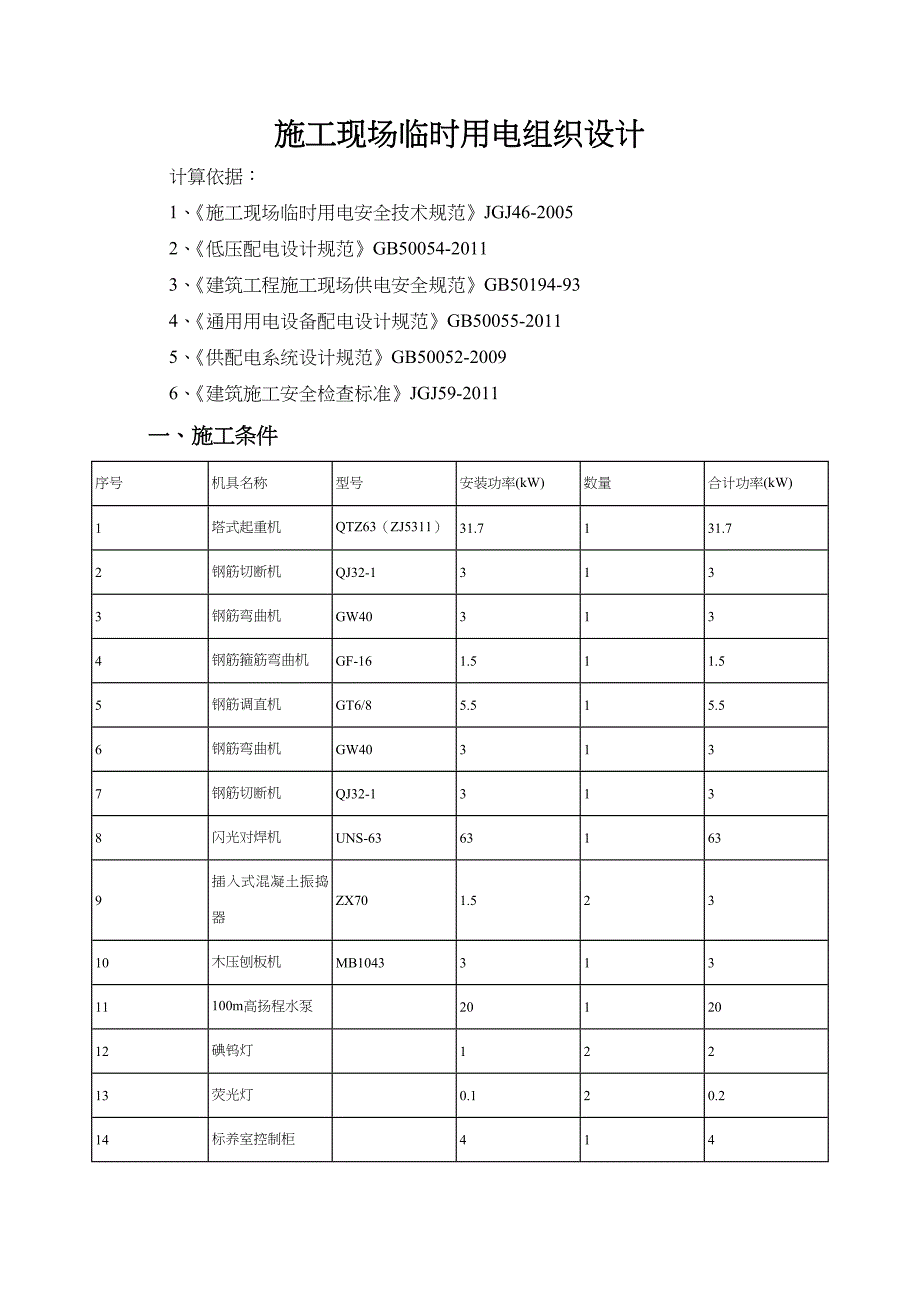

1、施工现场临时用电组织设计 计算依据： 1、施工现场临时用电安全技术规范JGJ46-2005 2、低压配电设计规范GB50054-2011 3、建筑工程施工现场供电安全规范GB50194-93 4、通用用电设备配电设计规范GB50055-2011 5、供配电系统设计规范GB50052-2009 6、建筑施工安全检查标准JGJ59-2011 一、施工条件序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QTZ63（ZJ5311）31.7131.72钢筋切断机QJ32-13133钢筋弯曲机GW403134钢筋箍筋弯曲机GF-161.511.55钢筋调直机GT6/85.515.56钢筋弯

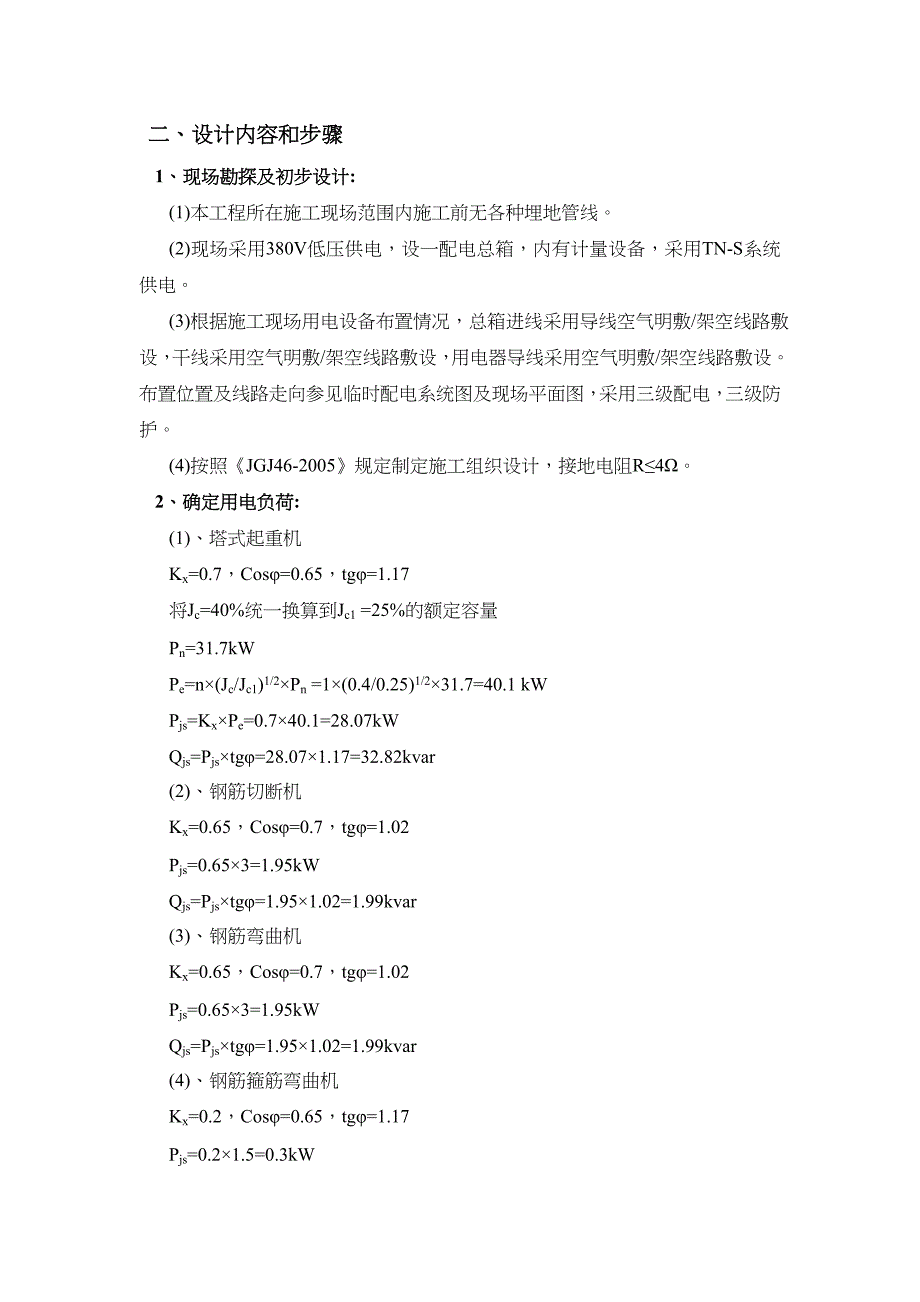

2、曲机GW403137钢筋切断机QJ32-13138闪光对焊机UNS-63631639插入式混凝土振捣器ZX701.52310木压刨板机MB104331311100m高扬程水泵2012012碘钨灯12213荧光灯0.120.214标养室控制柜414 二、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内施工前无各种埋地管线。 (2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。 (3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见
3、临时配电系统图及现场平面图，采用三级配电，三级防护。 (4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。 2、确定用电负荷: (1)、塔式起重机 Kx=0.7，Cos=0.65，tg=1.17 将Jc=40%统一换算到Jc1 =25%的额定容量 Pn=31.7kW Pe=n(Jc/Jc1)1/2Pn =1(0.4/0.25)1/231.7=40.1 kW Pjs=KxPe=0.740.1=28.07kW Qjs=Pjstg=28.071.17=32.82kvar (2)、钢筋切断机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.653=1.95kW Qjs=Pjs

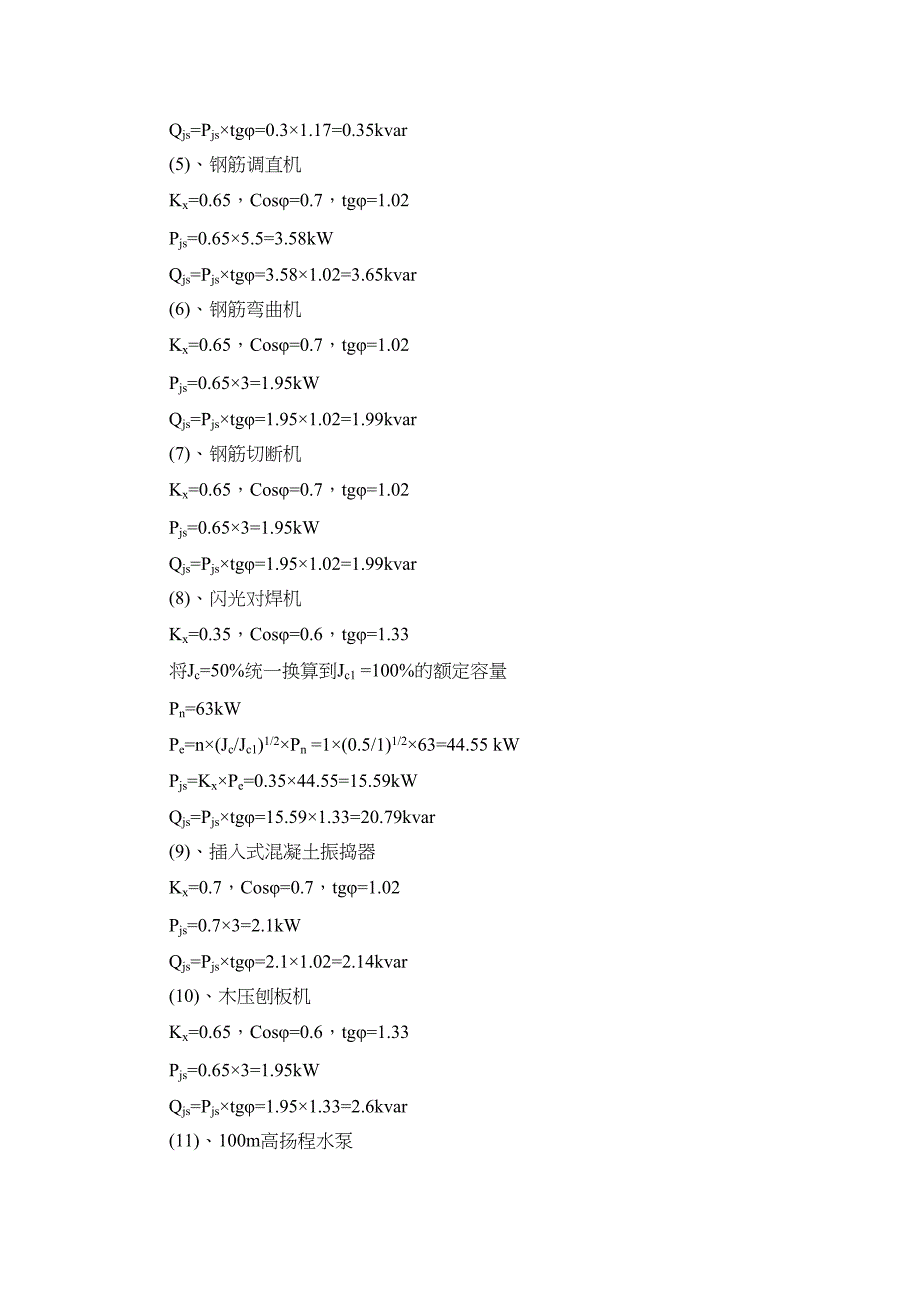

4、tg=1.951.02=1.99kvar (3)、钢筋弯曲机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.653=1.95kW Qjs=Pjstg=1.951.02=1.99kvar (4)、钢筋箍筋弯曲机 Kx=0.2，Cos=0.65，tg=1.17 Pjs=0.21.5=0.3kW Qjs=Pjstg=0.31.17=0.35kvar (5)、钢筋调直机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.655.5=3.58kW Qjs=Pjstg=3.581.02=3.65kvar (6)、钢筋弯曲机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0
5、.653=1.95kW Qjs=Pjstg=1.951.02=1.99kvar (7)、钢筋切断机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.653=1.95kW Qjs=Pjstg=1.951.02=1.99kvar (8)、闪光对焊机 Kx=0.35，Cos=0.6，tg=1.33 将Jc=50%统一换算到Jc1 =100%的额定容量 Pn=63kW Pe=n(Jc/Jc1)1/2Pn =1(0.5/1)1/263=44.55 kW Pjs=KxPe=0.3544.55=15.59kW Qjs=Pjstg=15.591.33=20.79kvar (9)、插入式混凝土振捣器
6、 Kx=0.7，Cos=0.7，tg=1.02 Pjs=0.73=2.1kW Qjs=Pjstg=2.11.02=2.14kvar (10)、木压刨板机 Kx=0.65，Cos=0.6，tg=1.33 Pjs=0.653=1.95kW Qjs=Pjstg=1.951.33=2.6kvar (11)、100m高扬程水泵 Kx=0.75，Cos=0.8，tg=0.75 Pjs=0.7520=15kW Qjs=Pjstg=150.75=11.25kvar (12)、碘钨灯 Kx=0.3，Cos=0.7，tg=1.02 Pjs=0.321=0.6kW Qjs=Pjstg=0.61.02=0.61kva
7、r (13)、荧光灯 Kx=0.75，Cos=0.85，tg=0.62 Pjs=0.750.21.2=0.18kW Qjs=Pjstg=0.180.62=0.11kvar (14)、标养室控制柜 Kx=1，Cos=0.75，tg=0.88 Pjs=14=4kW Qjs=Pjstg=40.88=3.53kvar (15)总的计算负荷计算，总箱同期系数取Kx=0.95 总的有功功率 Pjs=KxPjs=0.95(28.07+1.95+1.95+0.3+3.58+1.95+1.95+15.59+2.1+1.95+15+0.6+0.18+4)=75.21kW 总的无功功率 Qjs=KxQjs=0.95
8、(32.82+1.99+1.99+0.35+3.65+1.99+1.99+20.79+2.14+2.6+11.25+0.61+0.11+3.53)=81.52kvar 总的视在功率 Sjs=(Pjs2+Qjs2)1/2=(75.212+81.522)1/2=110.92kVA 总的计算电流计算 Ijs=Sjs/(1.732Ue)=110.92/(1.7320.38)=168.52A 3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜空气明敷
9、/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。 (1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.65，tg=1.17 Ijs=KxPe/(1.732UeCos)=140.1/(1.7320.380.65)=93.73A ii)选择导线 选择VV-325+216，空气明敷/架空线路时其安全载流量为94A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。 iii)选择电气设备 选择开关箱内隔离开关为HH3-100/100 ，其熔体额定电流为Ir=100A，漏电保护器为DZ20L
10、-160/100。 (2)、1号动力分箱至第1组电机(塔式起重机)的开关箱的导线截面及分配箱内开关的选择 i)计算电流 塔式起重机Kx=0.7，Cos=0.65，tg=1.17Ijs=KxPe台数/(1.732UeCos)=0.740.11/(1.7320.380.65)=65.61A Ijs(1组电机)=65.61A 该组中最大的开关箱电流Ijs=93.73A 两者中取大值Ijs=93.73A ii)选择导线 选择VV-325+216，空气明敷/架空线路时其安全载流量为94A。 iii)选择电气设备 选择开关箱内隔离开关为HH3-100/100 ，其熔体额定电流为Ir=100A，漏电保护器为
11、DZ20L-160/100。 (3)1号动力分箱进线及进线开关的选择 i)计算电流 Kx=0.7，Cos=0.65 Ijs=KxPe/(1.732UeCos)=0.731.7/(1.7320.380.65)=51.87A 该分箱下最大组线电流Ijs=93.73A 两者中取大值Ijs=93.73A ii)选择导线 选择VV-325+216，空气明敷/架空线路时其安全载流量为94A。 iii)选择电气设备 选择开关箱内隔离开关为HH3-100/100 ，其熔体额定电流为Ir=100A，漏电保护器为DZ20L-160/100。 (4)1号干线导线截面及出线开关的选择 i)计算电流： 按导线安全载流量
12、： Kx=0.65，Cos=0.75 Ijs=KxPe/(1.732UeCos)=0.6531.7/(1.7320.380.75)=41.74A 该干线下最大的分配箱电流Ijs=93.73A 选择的电流Ijs=93.73A 按允许电压降： S=Kx(PL)/CU=0.652536/(775)=4.282mm2 选择VV-325+216，空气明敷/架空线路时其安全载流量为94A。 ii)选择出线开关 1号干线出线开关选择HH3-100/100，其熔体额定电流为Ir=100A，漏电保护器为DZ20L-160/100。 4、2号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图
13、和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。 (1)、钢筋切断机开关箱至钢筋切断机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.7，tg=1.02 Ijs=Kx Pe/(1.732UeCos)=13/(1.7320.380.7)=6.51A ii)选择导线 选择VV-310+26，空气明敷/架空线路时其安全载流量为53A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。 iii)选择电气设备 选择开关箱内隔离开关为HK1-10/10 ，其熔体额定电流为Ir=10A，漏电保护器为DZ15LE-40/
