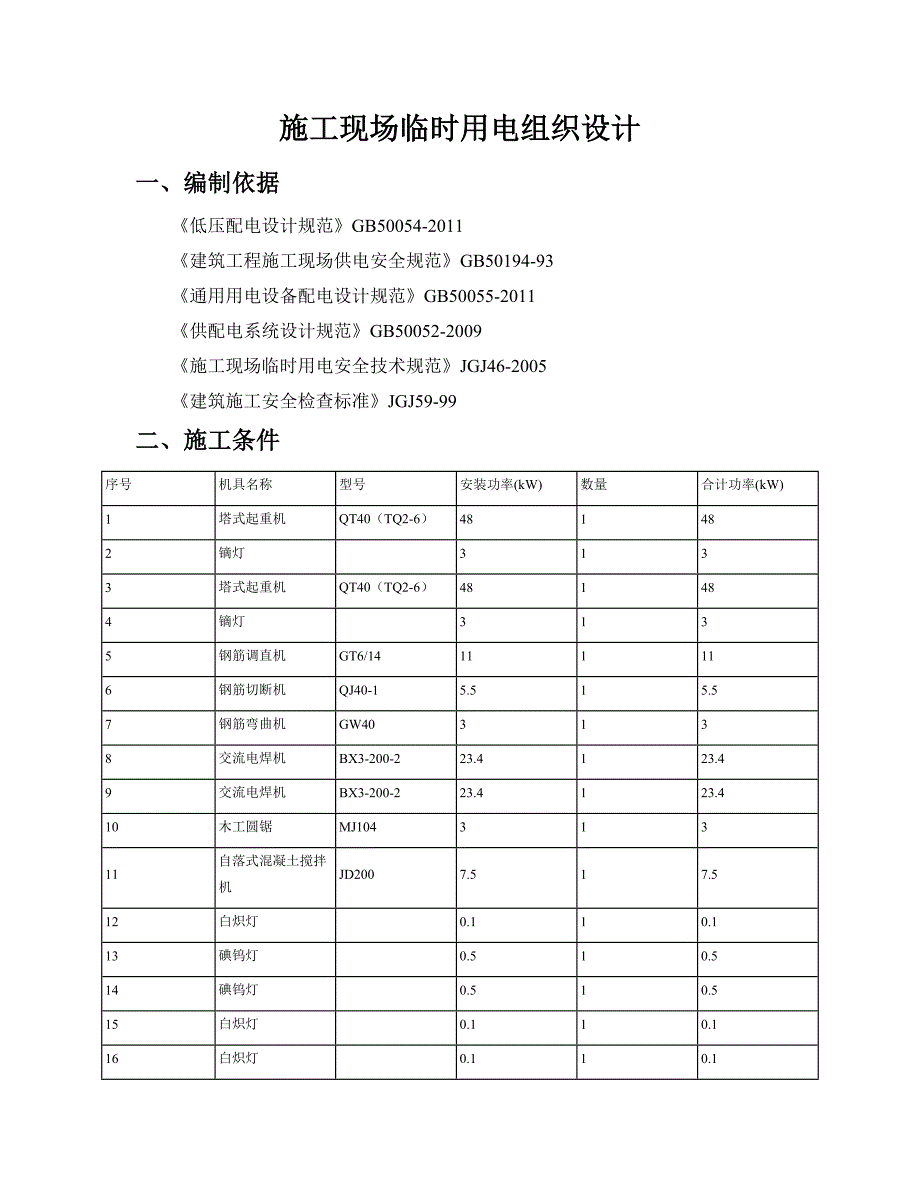

1、施工现场临时用电组织设计一、编制依据 低压配电设计规范GB50054-2011 建筑工程施工现场供电安全规范GB50194-93 通用用电设备配电设计规范GB50055-2011 供配电系统设计规范GB50052-2009 施工现场临时用电安全技术规范JGJ46-2005 建筑施工安全检查标准JGJ59-99二、施工条件序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机QT40（TQ2-6）481482镝灯3133塔式起重机QT40（TQ2-6）481484镝灯3135钢筋调直机GT6/14111116钢筋切断机QJ40-15.515.57钢筋弯曲机GW403138交流电焊机BX
2、3-200-223.4123.49交流电焊机BX3-200-223.4123.410木工圆锯MJ10431311自落式混凝土搅拌机JD2007.517.512白炽灯0.110.113碘钨灯0.510.514碘钨灯0.510.515白炽灯0.110.116白炽灯0.110.117碘钨灯0.510.5三、设计内容和步骤 1、现场勘探及初步设计: (1)本工程所在施工现场范围内施工前无各种埋地管线。 (2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。 (3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线
3、采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。 (4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。 2、确定用电负荷: (1)、塔式起重机 Kx=0.85，Cos=0.6，tg=1.33 将Jc=40%统一换算到Jc1 =25%的额定容量 Pn=48kW Pe=n(Jc/Jc1)1/2Pn =1(0.4/0.25)1/248=60.72 kW Pjs=KxPe=0.8560.72=51.61kW Qjs=Pjstg=51.611.33=68.81kvar (2)、镝灯 Kx=0.5，Cos=0.65，tg=1.17 Pjs

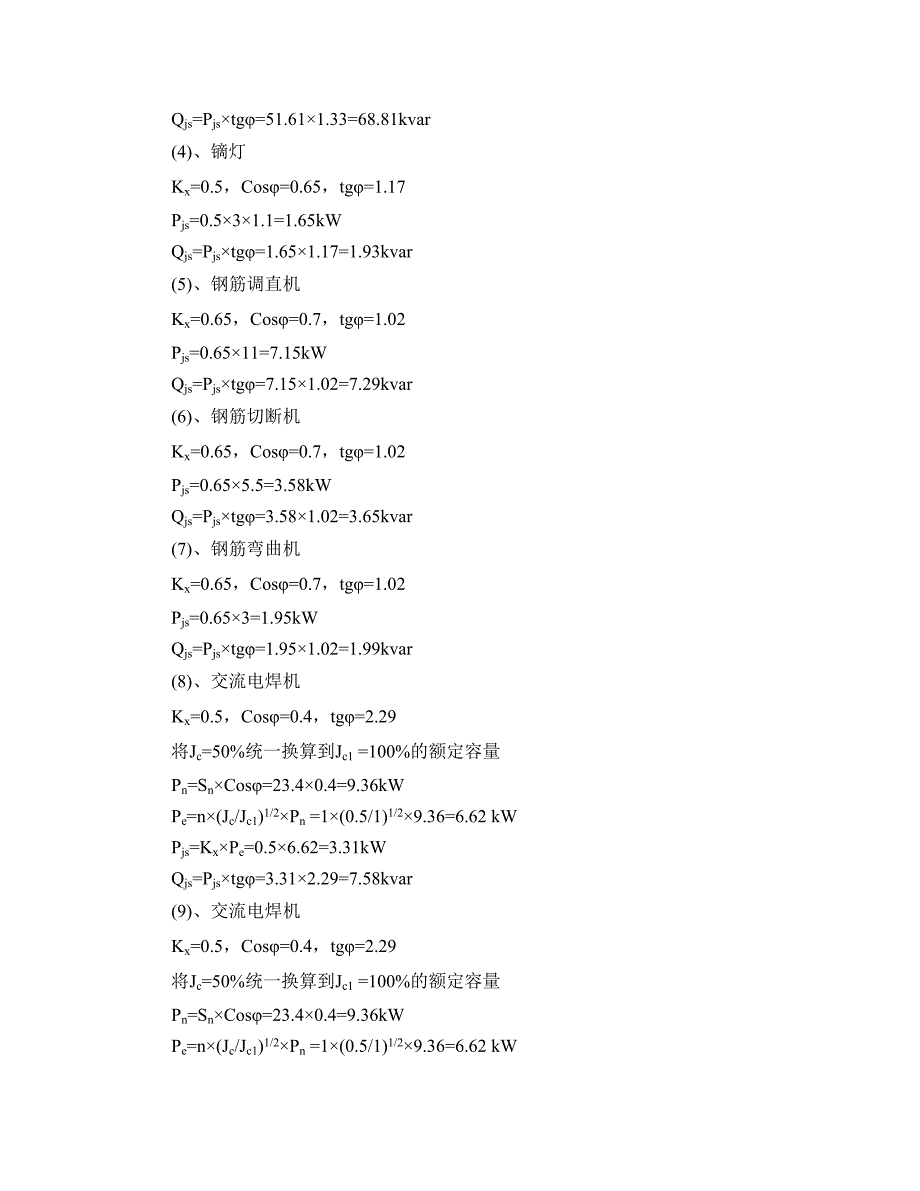

4、=0.531.1=1.65kW Qjs=Pjstg=1.651.17=1.93kvar (3)、塔式起重机 Kx=0.85，Cos=0.6，tg=1.33 将Jc=40%统一换算到Jc1 =25%的额定容量 Pn=48kW Pe=n(Jc/Jc1)1/2Pn =1(0.4/0.25)1/248=60.72 kW Pjs=KxPe=0.8560.72=51.61kW Qjs=Pjstg=51.611.33=68.81kvar (4)、镝灯 Kx=0.5，Cos=0.65，tg=1.17 Pjs=0.531.1=1.65kW Qjs=Pjstg=1.651.17=1.93kvar (5)、钢筋调直
5、机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.6511=7.15kW Qjs=Pjstg=7.151.02=7.29kvar (6)、钢筋切断机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.655.5=3.58kW Qjs=Pjstg=3.581.02=3.65kvar (7)、钢筋弯曲机 Kx=0.65，Cos=0.7，tg=1.02 Pjs=0.653=1.95kW Qjs=Pjstg=1.951.02=1.99kvar (8)、交流电焊机 Kx=0.5，Cos=0.4，tg=2.29 将Jc=50%统一换算到Jc1 =100%的额定容量 Pn=SnCos
6、=23.40.4=9.36kW Pe=n(Jc/Jc1)1/2Pn =1(0.5/1)1/29.36=6.62 kW Pjs=KxPe=0.56.62=3.31kW Qjs=Pjstg=3.312.29=7.58kvar (9)、交流电焊机 Kx=0.5，Cos=0.4，tg=2.29 将Jc=50%统一换算到Jc1 =100%的额定容量 Pn=SnCos=23.40.4=9.36kW Pe=n(Jc/Jc1)1/2Pn =1(0.5/1)1/29.36=6.62 kW Pjs=KxPe=0.56.62=3.31kW Qjs=Pjstg=3.312.29=7.58kvar (10)、木工圆锯
7、Kx=0.65，Cos=0.6，tg=1.33 Pjs=0.653=1.95kW Qjs=Pjstg=1.951.33=2.6kvar (11)、自落式混凝土搅拌机 Kx=0.75，Cos=0.85，tg=0.62 Pjs=0.757.5=5.62kW Qjs=Pjstg=5.620.62=3.49kvar (12)、白炽灯 Kx=1，Cos=1，tg=0 Pjs=10.11=0.1kW Qjs=Pjstg=0.10=0kvar (13)、碘钨灯 Kx=0.6，Cos=0.6，tg=1.33 Pjs=0.60.51=0.3kW Qjs=Pjstg=0.31.33=0.4kvar (14)、碘钨
8、灯 Kx=0.6，Cos=0.6，tg=1.33 Pjs=0.60.51=0.3kW Qjs=Pjstg=0.31.33=0.4kvar (15)、白炽灯 Kx=1，Cos=1，tg=0 Pjs=10.11=0.1kW Qjs=Pjstg=0.10=0kvar (16)、白炽灯 Kx=1，Cos=1，tg=0 Pjs=10.11=0.1kW Qjs=Pjstg=0.10=0kvar (17)、碘钨灯 Kx=0.6，Cos=0.6，tg=1.33 Pjs=0.60.51=0.3kW Qjs=Pjstg=0.31.33=0.4kvar (18)总的计算负荷计算，总箱同期系数取Kx=0.95 总的有
9、功功率 Pjs=KxPjs=0.95(51.61+1.65+51.61+1.65+7.15+3.58+1.95+3.31+3.31+1.95+5.62+0.1+0.3+0.3+0.1+0.1+0.3)=127.86kW 总的无功功率 Qjs=KxQjs=0.95(68.81+1.93+68.81+1.93+7.29+3.65+1.99+7.58+7.58+2.6+3.49+0+0.4+0.4+0+0+0.4)=168.02kvar 总的视在功率 Sjs=(Pjs2+Qjs2)1/2=(127.862+168.022)1/2=211.14kVA 总的计算电流计算 Ijs=Sjs/(1.732Ue
10、)=211.14/(1.7320.38)=320.8A 3、1号干线线路上导线截面及分配箱、开关箱内电气设备选择: 在选择前应对照平面图和系统图先由用电设备至开关箱计算，再由开关箱至分配箱计算，选择导线及开关设备。分配箱至开关箱，开关箱至用电设备的导线敷设采用铜空气明敷/架空线路，室外架空铜导线按机械强度的最小截面为10mm2。 (1)、塔式起重机开关箱至塔式起重机导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.6，tg=1.33 Ijs=KxPe/(1.732UeCos)=160.72/(1.7320.380.6)=153.75A
11、ii)选择导线 选择VV-370+235，空气明敷/架空线路时其安全载流量为181A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。 iii)选择电气设备 选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-160/160。 (2)、镝灯开关箱至镝灯导线截面及开关箱内电气设备选择(开关箱以下用电器启动后需要系数取1): i)计算电流 Kx=1，Cos=0.65，tg=1.17 Ijs=KxPe/(UeCos)=13/(0.220.65)=20.98A ii)选择导线 选择VV-310+26，空气明敷/架空线路时其安全载流量为53
12、A。室外架空铜芯导线按机械强度的最小截面为10mm2，满足要求。 iii)选择电气设备 选择开关箱内隔离开关为HK1-30/30 ，其熔体额定电流为Ir=30A，漏电保护器为DZ15LE-40/30。 (3)、1号动力分箱至第1组电机(塔式起重机)的开关箱的导线截面及分配箱内开关的选择 i)计算电流 塔式起重机Kx=0.85，Cos=0.6，tg=1.33Ijs=KxPe台数/(1.732UeCos)=0.8560.721/(1.7320.380.6)=130.69A Ijs(1组电机)=130.69A 该组中最大的开关箱电流Ijs=153.75A 两者中取大值Ijs=153.75A ii)选择导线 选择VV-370+235，空气明敷/架空线路时其安全载流量为181A。 iii)选择电气设备 选择开关箱内隔离开关为HH3-200/200 ，其熔体额定电流为Ir=200A，漏电保护器为DZ20L-160/160。 (4)、2号照明分箱至第1组照明灯具(镝灯)的开关箱的导线截面及分配箱内开关的选择 i)计算电流 镝灯Kx=0.5，Cos=0.65，tg=1.17Ijs=KxPe台数/(UeCos)=0.531/(0.220.65)=10.49A Ijs(1组灯具)=10.49A 该组中最大的开关箱电流Ijs=20.98A 两者中取大值Ijs=20.98A ii)选择导线
