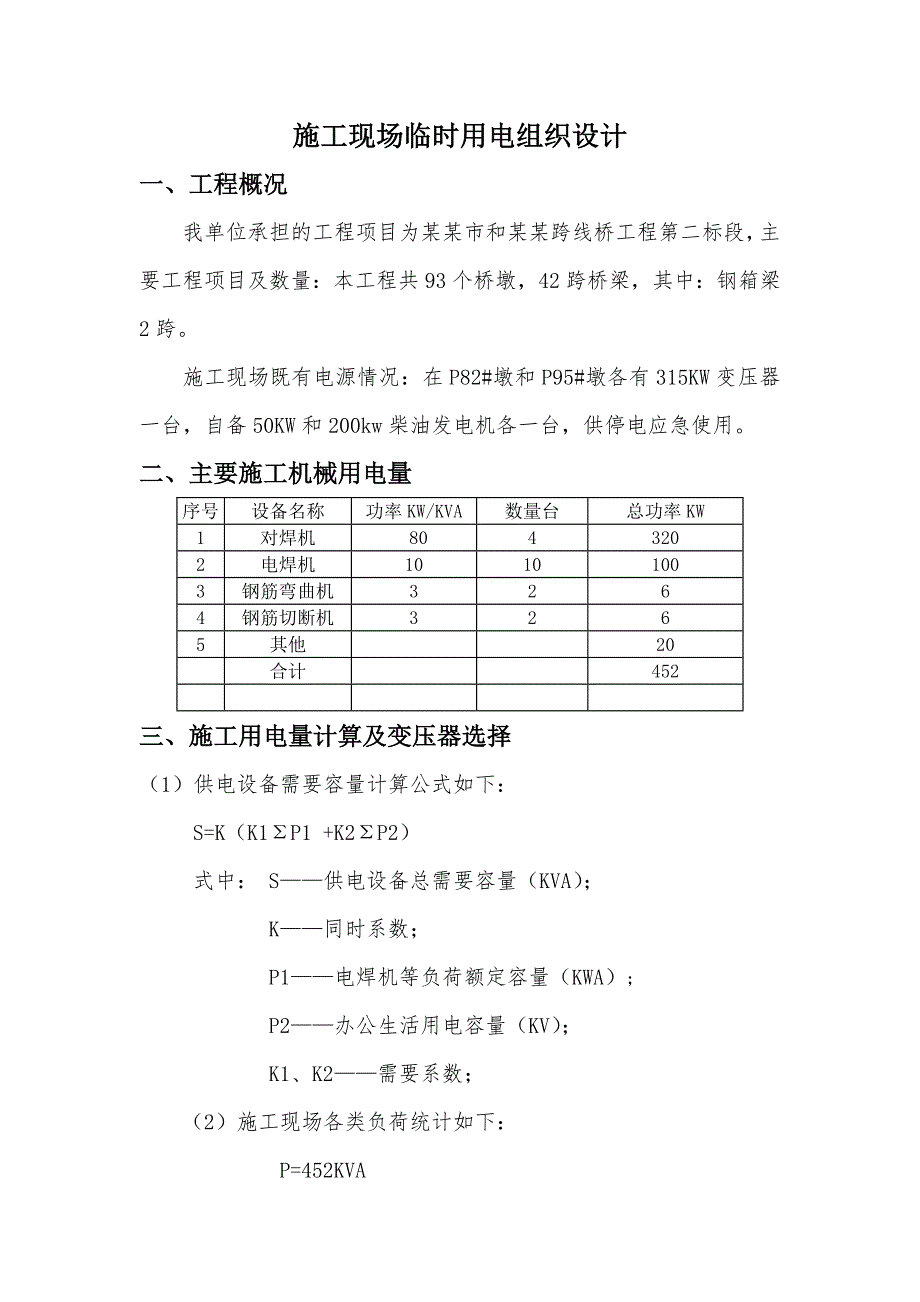

1、施工现场临时用电组织设计一、工程概况我单位承担的工程项目为某某市和某某跨线桥工程第二标段，主要工程项目及数量：本工程共93个桥墩，42跨桥梁，其中：钢箱梁2跨。施工现场既有电源情况：在P82#墩和P95#墩各有315KW变压器一台，自备50KW和200kw柴油发电机各一台，供停电应急使用。二、主要施工机械用电量序号设备名称功率KW/KVA数量台总功率KW1对焊机 8043202电焊机10101003钢筋弯曲机3264钢筋切断机3265其他20合计452三、施工用电量计算及变压器选择（1）供电设备需要容量计算公式如下： S=K（K1P1 +K2P2） 式中： S供电设备总需要容量（KVA）； K

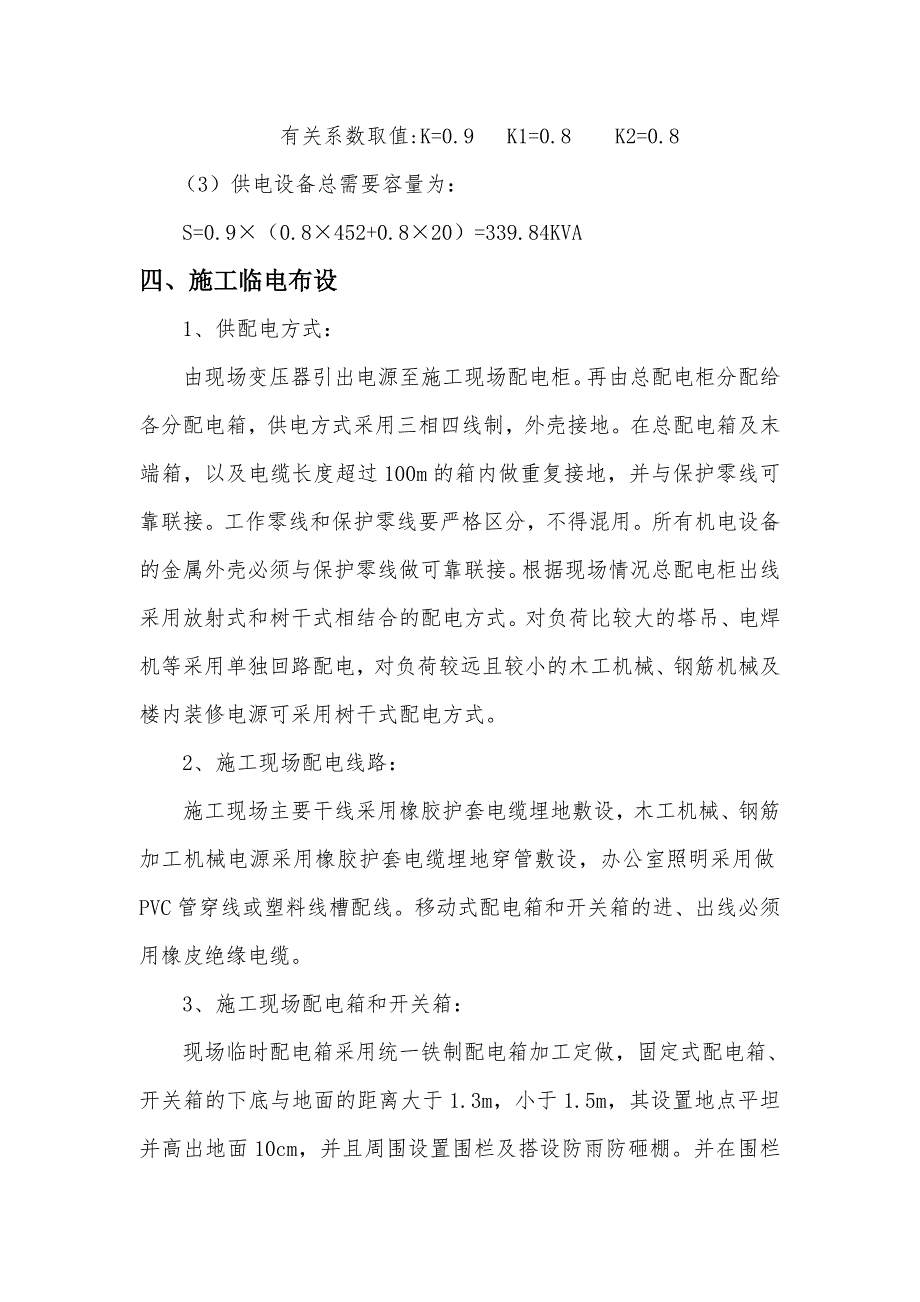

2、同时系数； P1电焊机等负荷额定容量（KWA）; P2办公生活用电容量（KV）； K1、K2需要系数；（2）施工现场各类负荷统计如下： P=452KVA 有关系数取值:K=0.9 K1=0.8 K2=0.8 （3）供电设备总需要容量为：S=0.9（0.8452+0.820）=339.84KVA四、施工临电布设1、供配电方式：由现场变压器引出电源至施工现场配电柜。再由总配电柜分配给各分配电箱，供电方式采用三相四线制，外壳接地。在总配电箱及末端箱，以及电缆长度超过100m的箱内做重复接地，并与保护零线可靠联接。工作零线和保护零线要严格区分，不得混用。所有机电设备的金属外壳必须与保护零线做可靠联接。
3、根据现场情况总配电柜出线采用放射式和树干式相结合的配电方式。对负荷比较大的塔吊、电焊机等采用单独回路配电，对负荷较远且较小的木工机械、钢筋机械及楼内装修电源可采用树干式配电方式。2、施工现场配电线路： 施工现场主要干线采用橡胶护套电缆埋地敷设，木工机械、钢筋加工机械电源采用橡胶护套电缆埋地穿管敷设，办公室照明采用做PVC管穿线或塑料线槽配线。移动式配电箱和开关箱的进、出线必须用橡皮绝缘电缆。3、施工现场配电箱和开关箱： 现场临时配电箱采用统一铁制配电箱加工定做，固定式配电箱、开关箱的下底与地面的距离大于1.3m，小于1.5m，其设置地点平坦并高出地面10cm，并且周围设置围栏及搭设防雨防砸棚。

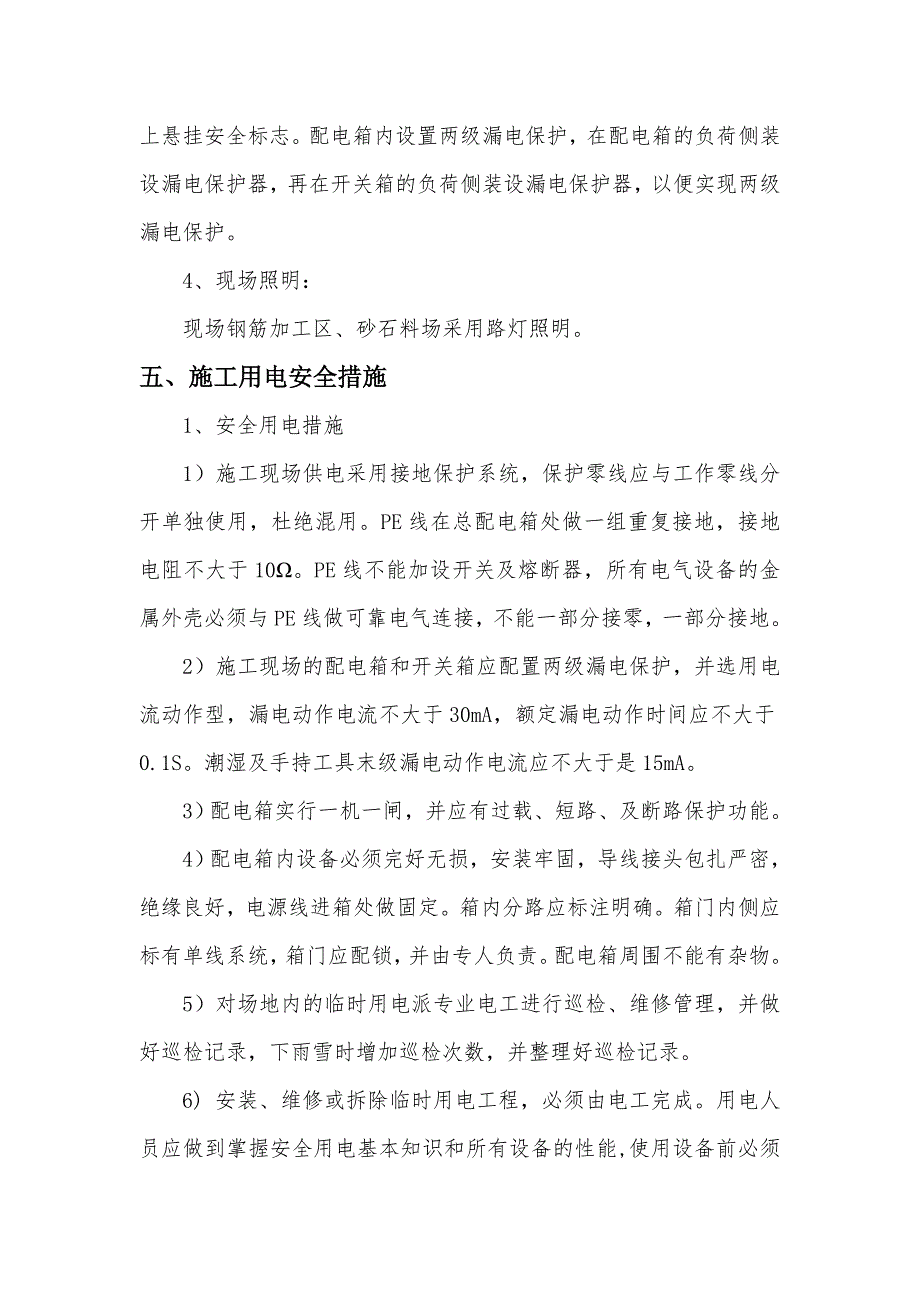

4、并在围栏上悬挂安全标志。配电箱内设置两级漏电保护，在配电箱的负荷侧装设漏电保护器，再在开关箱的负荷侧装设漏电保护器，以便实现两级漏电保护。4、现场照明： 现场钢筋加工区、砂石料场采用路灯照明。五、施工用电安全措施1、安全用电措施1）施工现场供电采用接地保护系统，保护零线应与工作零线分开单独使用，杜绝混用。PE线在总配电箱处做一组重复接地，接地电阻不大于10。PE线不能加设开关及熔断器，所有电气设备的金属外壳必须与PE线做可靠电气连接，不能一部分接零，一部分接地。2）施工现场的配电箱和开关箱应配置两级漏电保护，并选用电流动作型，漏电动作电流不大于30mA，额定漏电动作时间应不大于0.1S。潮湿及
5、手持工具末级漏电动作电流应不大于是15mA。3）配电箱实行一机一闸，并应有过载、短路、及断路保护功能。4）配电箱内设备必须完好无损，安装牢固，导线接头包扎严密，绝缘良好，电源线进箱处做固定。箱内分路应标注明确。箱门内侧应标有单线系统，箱门应配锁，并由专人负责。配电箱周围不能有杂物。5）对场地内的临时用电派专业电工进行巡检、维修管理，并做好巡检记录，下雨雪时增加巡检次数，并整理好巡检记录。6) 安装、维修或拆除临时用电工程，必须由电工完成。用电人员应做到掌握安全用电基本知识和所有设备的性能,使用设备前必须按规定穿戴和配备好相应的劳动护用品；并检查电气装置和保护设施是否完好，严禁设备带“病”运转。
6、停用的设备必须拉闸断电，锁好开关箱。电工负责保护所用设备的负荷线、保护零线和开关箱，发现问题，及时报告解决。搬迁或移动用电设备，必须经电工切断电源并作妥善处理后进行。7）项目部对临时用电工程每月定期检查一次，检查时按分部、分项工程进行，对不安全因素及时处理，并做好检查记录。2、电气防火措施1）合理配制各种电气设备的保护装置，对用电设备过载、短路、进行可靠的保护。 2）电气设备集中场所应配置灭火器材，电气设备周围严禁烟火。 配电箱、电气设备周围不准堆放易燃、易爆物品，不准使用火源。电气焊时，周围严禁有易燃易爆物品、乙炔瓶、氧气瓶和焊点三者距离要符合规范要求。 3）定期检测电气设备的绝缘程度。 4
7、）严禁不经批准使用电炉。 3、接地与防雷措施1）所有电气设备的金属外壳与专用保护零线连接。2）施工现场专用的中性点直接地的电力线路中必须采用接零保护系统。专用保护零线应由工作接地线、配电室的零线或第一级漏电保护器电源侧的零线引出。3）作防雷接地的电气设备，必须同时作重复接地。同一电气设备的重复接地与防雷接地可使用同一个接地体，接地电阻应符合重复接地电阻值的要求。4）保护零线除必须在配电室或总配电箱处作重复接地外，还必须在配电线路的中间外和末端处做重复接地。保护零线每一重复接地装置的接地电阻值应不大于10欧姆。5）每一接地装置的接地线应采用二根以上导体，在不同点与接地装置做电气连接。4、漏电保护
8、器的设置1）施工现场的总配电箱和开关箱设置三级漏电保护器，漏电保护器的额定漏电动作电流和额定漏电动用时间应用合理配合，使之具有分级保护的功能。2）开关箱中必须设置漏电保护器，施工所有用电设备，除作保护接零外，必须在设备负荷线的首端处安装漏电保护器。3）漏电保护器应符合国标GB6829-86漏电电流动作保护器(剩余电流动作保护器)的要求，开关箱内的漏电保护器其额定漏电动作电流应不大于30mA，额定漏电动作时间应小于0.1S。5、配电箱及开关箱1）配电系统实行分级配电，配电箱、开关箱周围应有足够二人同时工作的空间和通道。不得堆放任何防碍操作、维修的物品。2）每台用电设备应有各自专用的开关箱，必须实
9、行“一机一闸”制，严禁用同一个开关电器直接控制二台及二台以上用电设备(含插座)。3）总配电箱和开关箱中两极漏电保护器的额定漏电动作电流和额定电动作时间应作合理配合，使之具有分级保护的功能。4）对搁置已久重新使用和连续使用一个月的漏电保护器，应认真检查其特性，发现问题及时修理或更换。5）所有配电箱均应标明其名称、用途，并做出分路标记。6）施工现场停止作业一小时以上时，应将动力开关箱断电上锁。7）总配电箱实行三级配电二级保护，在其线路末端均应安装漏电保护器。采有和TN-S系统接零保护。6、电气设备的使用与维护1）施工现场的所用配电箱、开关箱应每月进行一次检查和维修。检查、维修人员必须是专业电工。工
10、作时必须穿戴好绝缘用品，必须使用电工绝缘工具。2）检查、维修配电箱、开关箱时，必须将其前一级相应一级相应的电源的开关分闸断电，并悬挂停电标志牌严禁带电作业。3）配电箱内盘面上应标明各回路的名称、用途、同时要作出分路标记。4）总、分配电箱门应配锁，配电箱和开关箱应指定专人负责。施工现场停止作业1小时以上时，应将动力开关箱上锁。5）各种电气箱内不允许放置任何杂物，并应保持清洁。箱内不得挂接其它临时用电设备。6）熔断器的熔体更换时，严禁用不符合原规格的熔体代替。7、雨季临时用电措施 1）雨季时要对用电设备增加巡视次数。2）下雨时要将配电箱箱门关好，防止进水。3）雨后要对所有用电设备进行绝缘摇测合格后方可使用。六、施工用电平面布置图
