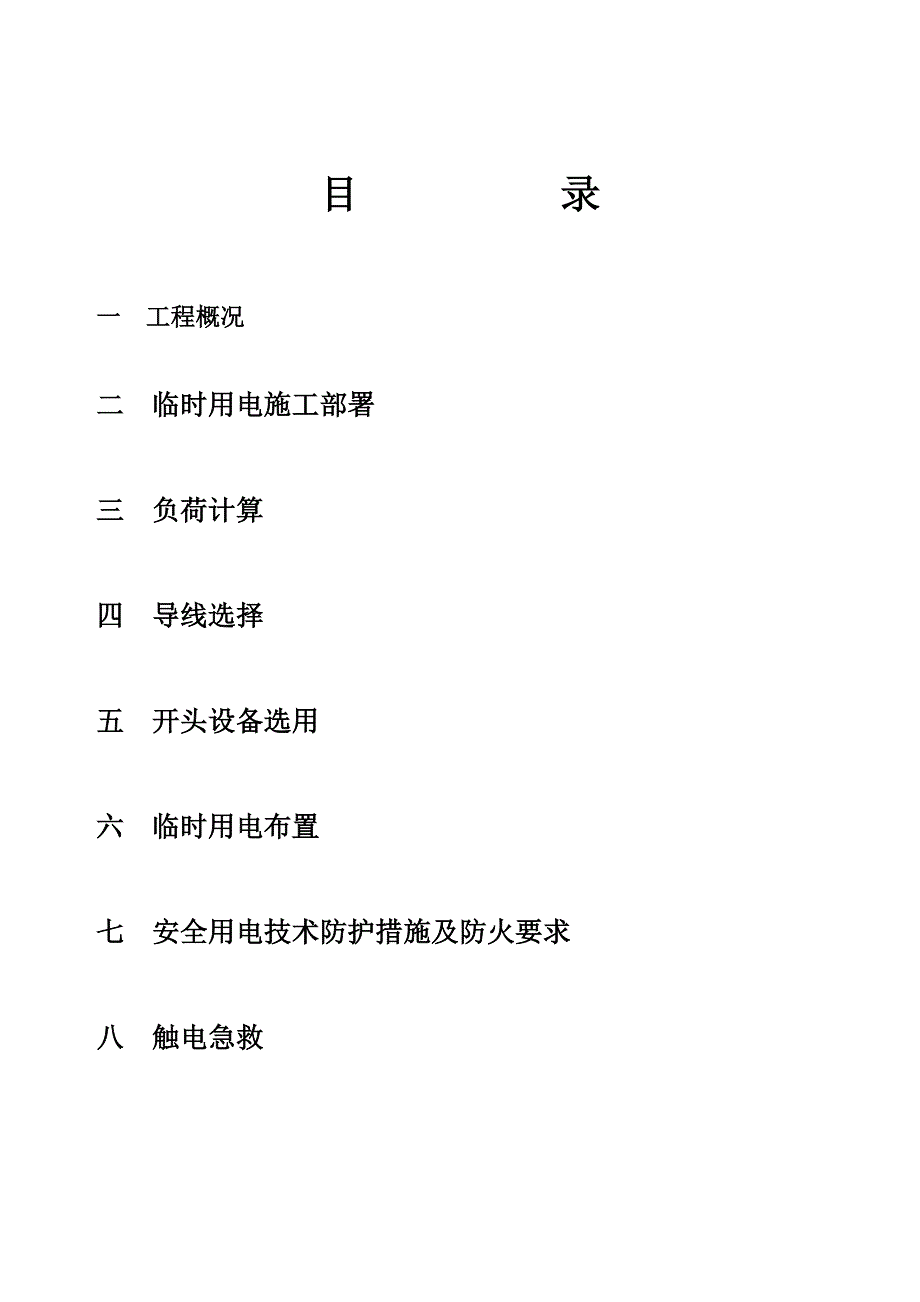

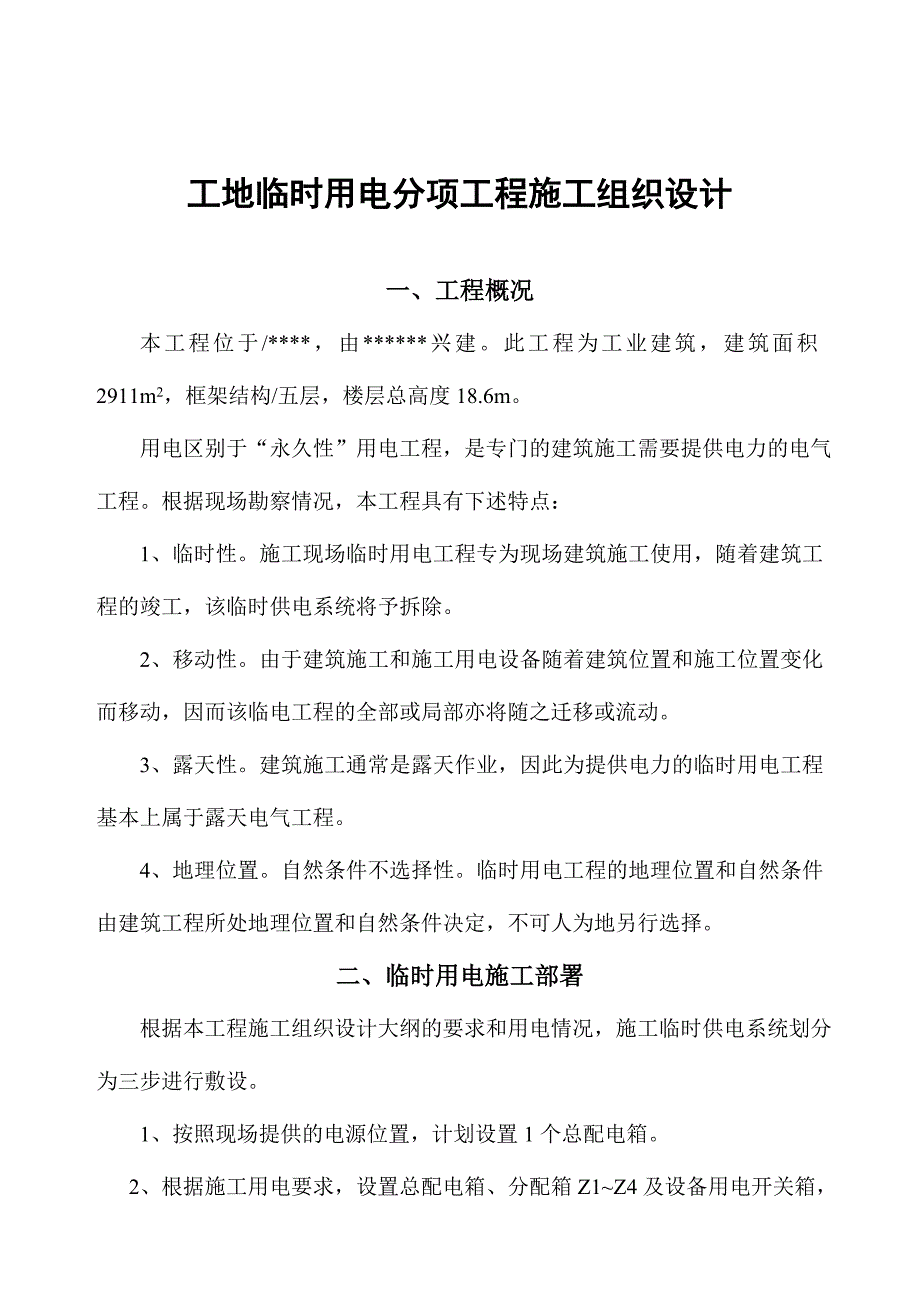

1、目 录一 工程概况二 临时用电施工部署三 负荷计算四 导线选择五 开头设备选用六 临时用电布置七 安全用电技术防护措施及防火要求八 触电急救工地临时用电分项工程施工组织设计一、工程概况本工程位于/*，由*兴建。此工程为工业建筑，建筑面积2911m2，框架结构/五层，楼层总高度18.6m。 用电区别于“永久性”用电工程，是专门的建筑施工需要提供电力的电气工程。根据现场勘察情况，本工程具有下述特点： 1、临时性。施工现场临时用电工程专为现场建筑施工使用，随着建筑工程的竣工，该临时供电系统将予拆除。 2、移动性。由于建筑施工和施工用电设备随着建筑位置和施工位置变化而移动，因而该临电工程的全部或局部亦
2、将随之迁移或流动。 3、露天性。建筑施工通常是露天作业，因此为提供电力的临时用电工程基本上属于露天电气工程。 4、地理位置。自然条件不选择性。临时用电工程的地理位置和自然条件由建筑工程所处地理位置和自然条件决定，不可人为地另行选择。二、临时用电施工部署 根据本工程施工组织设计大纲的要求和用电情况，施工临时供电系统划分为三步进行敷设。 1、按照现场提供的电源位置，计划设置1个总配电箱。 2、根据施工用电要求，设置总配电箱、分配箱Z1Z4及设备用电开关箱，分配电箱用BVV电线与总配电箱接通，分配电箱电缆和开关箱接通。 3、接驳用电设备动力配电箱及照明配电箱，实现一机一闸一漏一箱，供电线路采用TN-

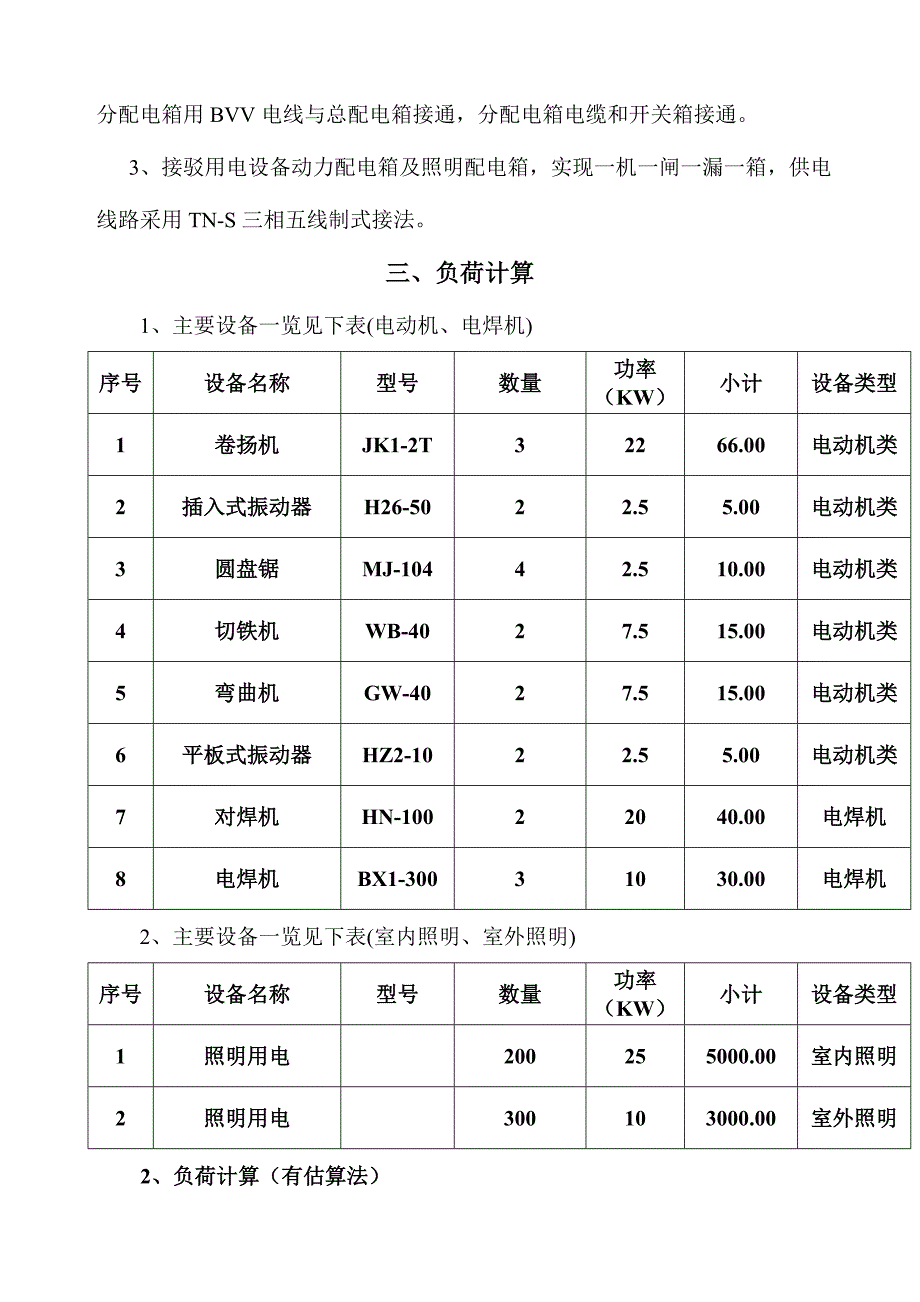

3、S三相五线制式接法。三、负荷计算 1、主要设备一览见下表(电动机、电焊机)序号设备名称型号数量功率（KW）小计设备类型1卷扬机JK1-2T32266.00电动机类2插入式振动器H26-5022.55.00电动机类3圆盘锯MJ-10442.510.00电动机类4切铁机WB-4027.515.00电动机类5弯曲机GW-4027.515.00电动机类6平板式振动器HZ2-1022.55.00电动机类7对焊机HN-10022040.00电焊机8电焊机BX1-30031030.00电焊机 2、主要设备一览见下表(室内照明、室外照明)序号设备名称型号数量功率（KW）小计设备类型1照明用电200255000
4、.00室内照明2照明用电300103000.00室外照明2、负荷计算（有估算法）1.根据设备一览表和经验公式SJ=K0（K1P1/cosK2S2 K3S3K4S4），计算主体部分负荷。(K0取值范围为0.51.1) 式中 K0、K1、K2、K3、K4为需要系数，根据现场实际情况分别取、1.05、0.7、0.6、0.8和1.0。P1 电动机额定功率统计为 116.0KWS2 电焊机（对焊机）额定容量 70.00KVAS3 室内照明（包括空调）估计5.00 KVAS4 室外照明 3.00 KVA计算出SJ1.05(0.7*116.0/0.75+0.6*70.00+0.8*5.00+1.0*3.00
5、)=165.13 2. 变压器容量计算 工地附近有10kV或6kV高压电源时，一般多采取在工地设小型临时变电所，装设变压器将二次电源降至380v/220v,有效供电半径一般在500m以内。大型工地可在几处设变压器（变电所）。需要变压器的容量，按下式计算: 式中 P -变压器容量（kVA）； 1.05-功率损失系数； cos-用电设备功率因素，一般建筑工地取0.75。 在求得P0 值之后，查表得知，型号为SL7-250/10 变压器额定容量为250 kVA165.13 kVA可满足要求。故知变压器容量为250 kVA，型号为SL7-250/10 。3. 配电导线截面计算 配电导线截面一般根据用电
6、计算允许电流进行选择，然后再以允许电压降及机械强度加以校核。 按导线的允许电流选择 三相四线制低压线路上的电流可按下式计算:由导线允许电流，计算电流I=2P=330.26 得知，所需导线截面为120 mm ，型号为BX型(铜线橡皮线) 。按导线允许电压降校核 配电导线截面的电压降可按下式计算: 式中-导线电压降(%)，一般照明允许电压降为2.5%5%；电动机电压降不超过5%； P-各段线路负荷计算功率(kW)，计算用电量P； L-各段线路长度(m)； l-线段内部系数，根据线路电压和电流种类按表18-25取用； S-导线截面(mm ) kW.m段线路负荷矩(kW.m)，即P.L乘积。材料内部系
7、数C=77 线路长度L=200 经过计算得知配电导线的电压降为3.57 7%，可满足求。有以上计算得知符合安全要求；四、导线选择（根据建筑施工安全技术规范要求及电流计算） （1）主干线采用 335mm2 +216mm2 BVV导线架空敷设 相色：A线：黄色；B相：绿色；C相：红色；工作零线；蓝色：保护零线：黄绿双色。 （2）设备用电及照明用电线路按用电量进行选用，相色与主线相同，导线主要选用橡皮多芯电缆线及BVV架空敷设。五、开关设备选用： 施工现场的开关设备主要由各种开关电器组合而成的配电箱、开关箱等，并成为整个临时用电系统的枢纽。为了确保临时用电的安全，配电箱和开关箱必须在技术上采取合理的
8、组成结构形式，并与施工临时用电工程配电线路相适应，在保护方面采用TN-S系统。 1、总配电箱结构型式见图1、图2的两种组合方式。总配电箱的仪表可装箱门上。 2、分配电箱采用图3所示结构形式。 3、总配电箱若没有设置一级漏电保护器，则分配电箱中必须装设漏电保护器。此时，总配电箱中漏电保护器的位置可用熔断器或具有短路和过载保护功能的自动开关代替，而分配电箱中熔断器位置应用漏电保护器（具有开关、短路和过载保护功能）取代。 4、工地用电设备的控制箱根据设备要求进行开关电器的结构组合。六、安全用电技术防护措施及防火要求 1、配电室应设在无灰尘、无腐蚀介质及无振动的地方。总配电箱两端应与重复接地线及保护零
9、线做电气连接。配电室门必须外开且用全封钢板门。 2、电气设备的金属外壳必须与专用保护零线连接，专用保护零线应由配电室总开关的零线引出。作防雷接地的电气设备，必须同时作重复接地。施工现场的电力系统严禁利用大地作相线或零线。保护零线不得装设开关、熔断器，保护零线应单独敷设，不作它用。 3、在工作电阻允许达到4欧姆的电系统中，所有重复接地的并联等值电阻应不大于4欧姆。每一重复接地装置采用一根以上导体，在不同点与接地装置做电气连接。 4、施工现场内周边建筑物的井架等机械设备则应保证与建筑物基础防雷接地系统作电气连接或独立设置导流地极，避雷针（接闪器）长度应为12m；材料应采用钢管并与该设备的金属结构作
10、电气连接。 5、为保证导线的电气安全和供电质量，导线的负荷电流不大于其允许载流量，线路末端电压偏移值应不大于其额定电压的5%。 6、架空线路必须设在专用电杆上，严禁架设在树木、脚手架等非专用电杆上。电杆可采用标准混凝土杆或木杆，混凝土杆不得有露筋和扭曲，木杆不得腐朽，其梢径应不小于130mm；电杆埋地深度为杆长的1/10加0.6m，但在松软土中应加大埋设深度或采用卡盘固定，终端杆和转角杆应加装拉线或斜撑。拉线宜用镀锌铁绞线，拉线与电杆夹角应在4560度。 7、架空线路的横担可用铁横担或木横担，铁横担截面和长度必须按规范选用。架空线路的相序排列规定：在同一横担架设时，导线相序排列是：面向负荷从左
11、侧起为L1、N、L2、L3。和保护零线在同一横担时，导线相序排列是：面向负荷，从左侧起为L1、N、L2、L3、PE；动力线和照明在两横担上分别架设时，上面横担面向负荷，从左侧起为L1、L3、L2；下面横担：面向负荷，从左侧起为L1（或L2、L3）N、PE；架设架空线路时线杆的档距不得大于35m，线间距离不得小于0.3m；架空线路在一个档距内每一层导线的接头不得超过该层导线数的50%，且一根导线只允许有一个接头。架空线路应设置短路保护和过负荷保护。 8、埋地电缆的敷设深度不应小于0.6m，并应在电缆上下均匀铺设不小于50mm厚的细砂，然后覆盖砖的保护层。埋地电缆穿越建筑物、构筑物、道路、易受机械
12、损伤的场所，以及引出地面从2m高至地下0.2m处，必须加设防护套管。埋地电缆的接头应设在地面上专用接线盒内，接线盒内应能防水、防尘、防机械损伤，并远离易燃、易爆易腐蚀的场所。架空电缆应用绝缘子固定在墙壁上或电杆上，绑扎电缆须用绝缘线（带），严禁用金属裸线作绑线。架空电缆的档距应保证电缆能承受自重所带来的荷重。架空电缆的最大弧垂点距地不得小于2.5m。进入在建工程的临时电缆线路必须采用埋地引入，其垂直敷设位置应充分利用在建工程的竖井，垂直孔洞等，并应靠近用电负荷中心，固定点以每层楼高度不少于一处为限。电缆水平敷设时，宜沿墙或门口固定，其最大弧垂点距地不得小于1.8m，电缆接头应牢固、可靠，并用绝
13、缘物包扎，不得承受张力，禁止沿地面明设。 9、室内配线应采用瓷（塑料）夹敷设，管口应密封，采用金属管敷设时应对金属管作保护接零。 10、配电系统应设总配电箱和分配电箱，实行分级配电。动力配电箱和照明配电箱宜分别设置，如合置在同一配电箱内，动力和照明应分路设置。开关箱由末级分配电箱配电。总配电箱应设在靠近电源的地方，分配电箱应设在用电设备或负荷相对较集中的地区，分配电箱与开关箱的距离不得超过30m，开关箱与其控制的固定用电设备的水平距离不宜超过3m。配电箱、开关箱应装在干燥、通风及常温场所，周围应有足够二人工作的空间。通道不得停放任何妨碍操作、维修的物品。配电箱、开关箱应采用铁板或优质绝缘材料制
14、作，铁板的厚度应大于1.5mm，装设应端正、牢固，移动式配电箱、开关箱应装设在固定支架上；箱的下底与地面的垂直距离应大于1.3m，小于1.5m；移动式配电箱的下底与地面的垂直距离宜大于0.6m，小于1.5m；配电箱内的电器应首先安装在金属或非木质的绝缘电器安装板上，然后整体紧固在配电箱箱体内，金属板与配电箱箱体应作电气连接。配电箱内开关电器（含插座）应按其规定的位置紧固在电气安装板上，不得歪斜和松动；箱内的工作零线宜通过接线端子板连接，并应注意与保护零线接线端子板区分；箱内连接线应采用绝缘导线，接头不得松动，不得有外露带电部分。配电箱和开关箱的金属箱体，金属电气安装板以及箱内电器的不应带电的金属底座、外壳等必须作保护接零。保护零线应通过接线端子板连接，箱体必须防水防尘。 11、配电器、开关箱内的电器必须可靠完好，不准使用破损、不合格的电器，总配电箱应装设隔离开关和分路隔离开关总熔断及分路熔断器或总自动开关和分路自动开关，以及漏电保护器。若漏电保护器同时具备过
