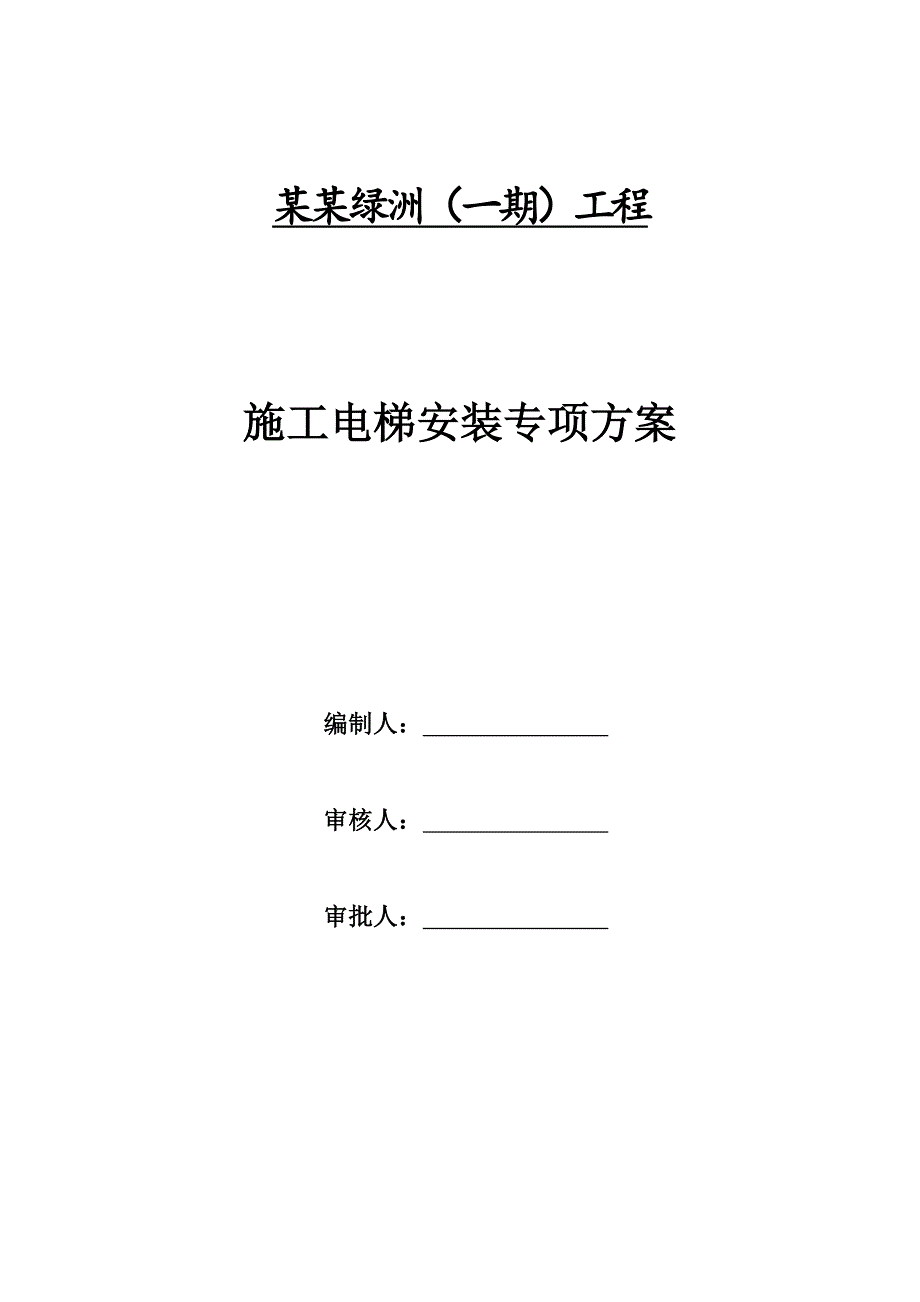

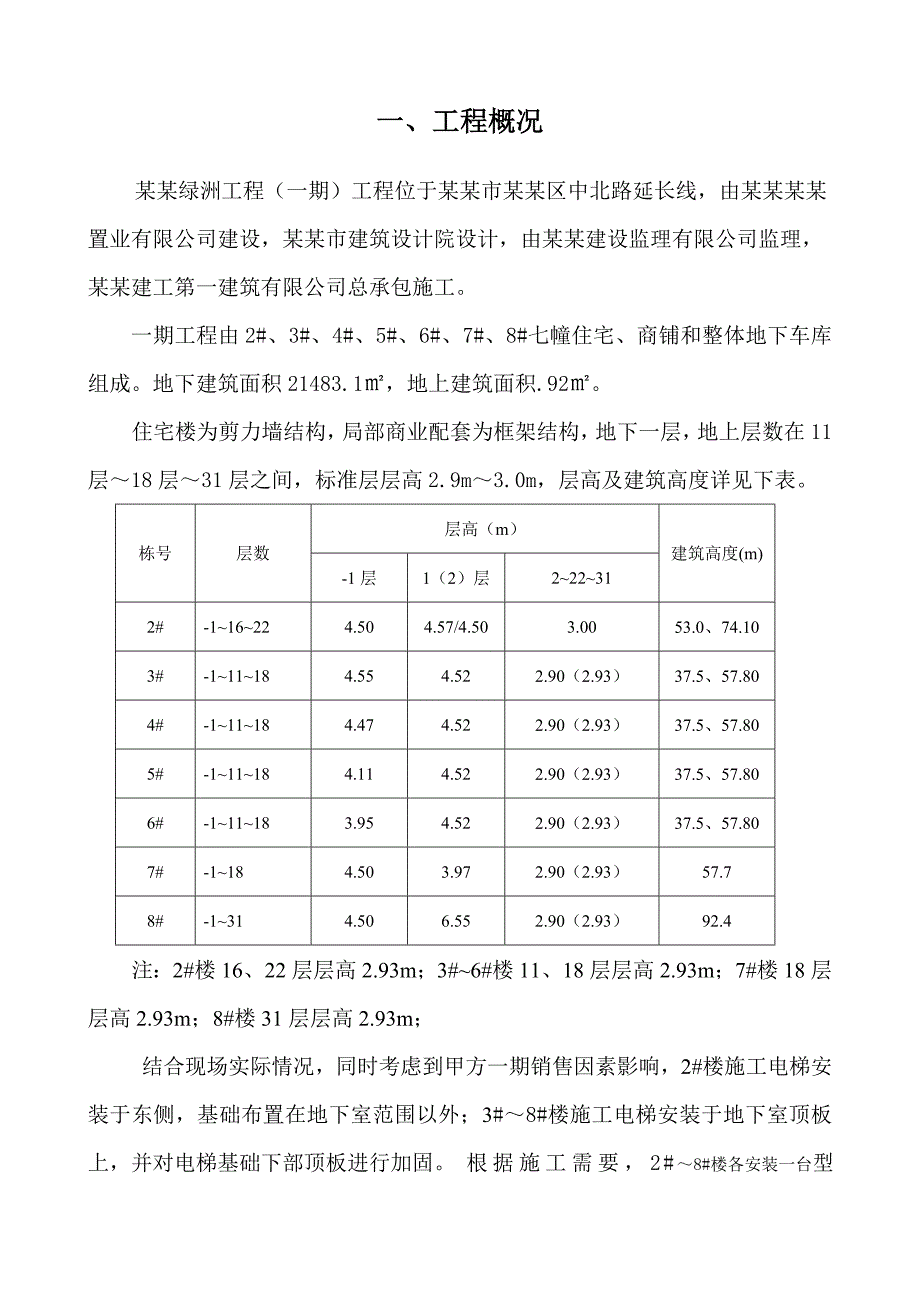

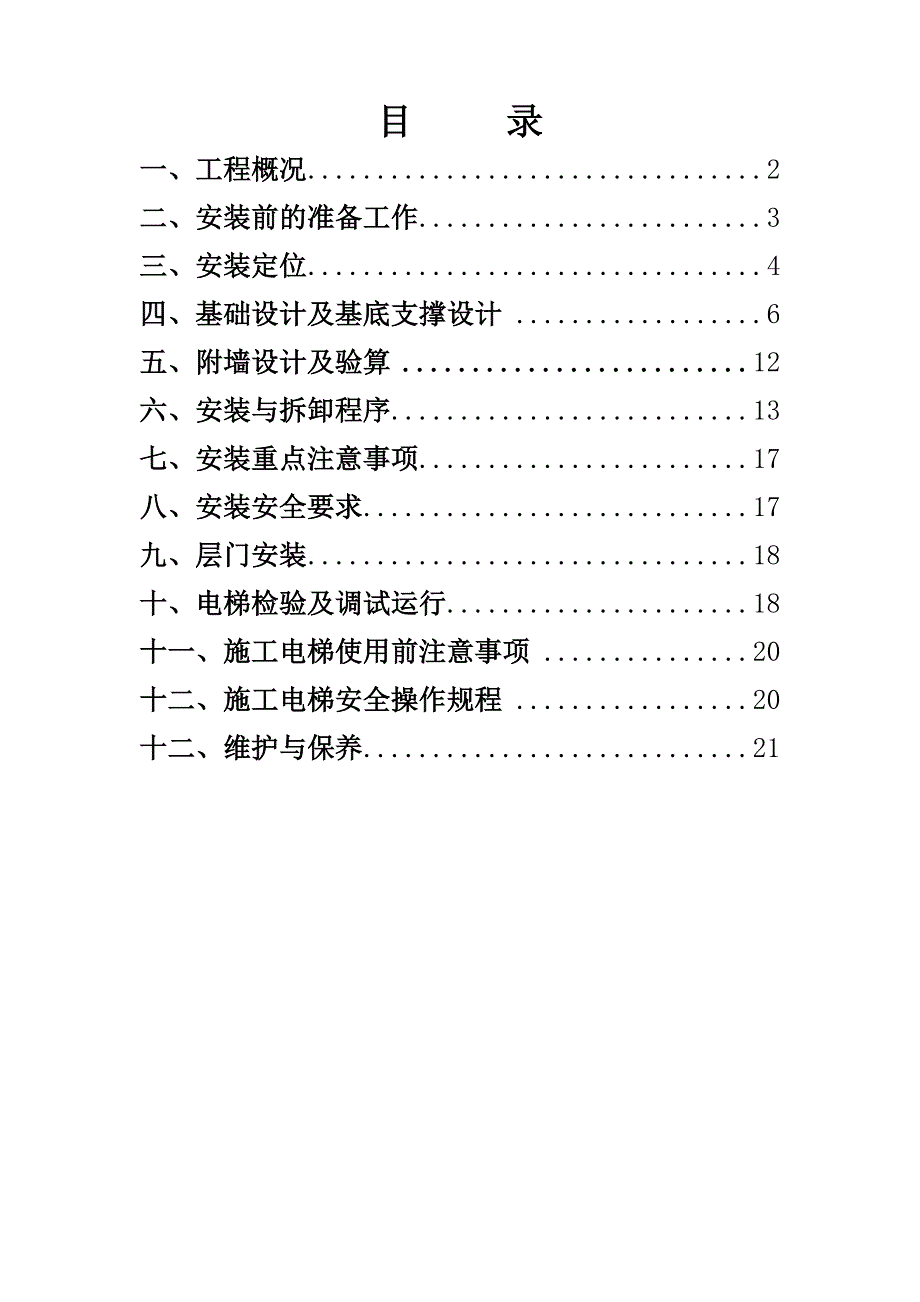

1、某某绿洲（一期）工程 施工电梯安装专项方案编制人： 审核人： 审批人： 目 录一、工程概况2二、安装前的准备工作3三、安装定位4四、基础设计及基底支撑设计6五、附墙设计及验算12六、安装与拆卸程序13七、安装重点注意事项17八、安装安全要求17九、层门安装18十、电梯检验及调试运行18十一、施工电梯使用前注意事项20十二、施工电梯安全操作规程20十二、维护与保养21一、工程概况某某绿洲工程（一期）工程位于某某市某某区中北路延长线，由某某某某置业有限公司建设，某某市建筑设计院设计，由某某建设监理有限公司监理，某某建工第一建筑有限公司总承包施工。一期工程由2#、3#、4#、5#、6#、7#、8#七
2、幢住宅、商铺和整体地下车库组成。地下建筑面积21483.1，地上建筑面积.92。 住宅楼为剪力墙结构，局部商业配套为框架结构，地下一层，地上层数在11层18层31层之间，标准层层高2.9m3.0m，层高及建筑高度详见下表。栋号层数层高（m）建筑高度(m)-1层1（2）层222312#-116224.504.57/4.503.0053.0、74.103#-111184.554.522.90（2.93）37.5、57.804#-111184.474.522.90（2.93）37.5、57.805#-111184.114.522.90（2.93）37.5、57.806#-111183.954.522
3、.90（2.93）37.5、57.807#-1184.503.972.90（2.93）57.78#-1314.506.552.90（2.93）92.4注：2#楼16、22层层高2.93m；3#6#楼11、18层层高2.93m；7#楼18层层高2.93m；8#楼31层层高2.93m；结合现场实际情况，同时考虑到甲方一期销售因素影响，2#楼施工电梯安装于东侧，基础布置在地下室范围以外；3#8#楼施工电梯安装于地下室顶板上，并对电梯基础下部顶板进行加固。 根据施工需要，2#8#楼各安装一台型号为SCD200/200K双笼施工电梯，解决施工过程中人员上下及材料的垂直运输问题。 结合各栋号建筑高度，2#
4、楼安装高度75.4m(50节标准节)、3#6#楼安装高度为58.812m(39节标准节)、7#楼安装高度为57.304m(38节标准节) 、8#楼安装高度为99.528m(66节标准节)。本工程选用的SC200D/200K型施工电梯由江汉建筑工程机械有限公司制造各项技术指标合格，主要技术参数如下表：主要技术参数额定载重量kg2 2000额定安装载重量kg2 2000吊笼内部尺寸长宽高3.2m 1.5m2.5m提升速度mmin34电机功率KW（2 3） 11供电熔断器电流A2 93吊笼重量（含传动机构）kg2 2000标准节重量kg150标准节长度mm1508外笼重量kg1480二、安装前的准备
5、工作1、 电梯安装前必须先做好各项准备工作。主要有以下几点：1）、3#8#楼施工电梯基础设在地下室的顶板上，由于地下室的顶板设计承载力比施工电梯运行时基础需承受最大荷载小，因此应对施工电梯下部顶板加固。2）、因部分电梯安装部位位于地下室顶板后浇带处，故该部分后浇带需提前浇筑，浇筑前需取得设计院以及监理、甲方同意。3）、由于受施工场地限制,施工电梯基础必须安装在地下室顶板上,利用地下室顶板代替施工电梯基础，即在地下室顶板上开孔后用M24地脚螺栓固定施工电梯基座。 4）、按设备技术要求，对传动机构及制动部分进行检查，加注润滑油脂。对钢结构锈蚀部位，作好防锈工作。对有破皮的电缆进行处理或更换。 5）
6、、清理现场，部件总成或机件进场。 6）、部件总成进场或安装，利用现场在用塔吊。 7）、在施工区域内，要有独立电源，确保电压在3805范围内。电源箱应是专供升降机用的电源箱、每个吊笼均应由一个开关控制。8）、站台应具有足够的承载力，两边设栏杆。9）、按有关规定和要求设置保护接零装置，重复接地电阻4。10）、安装前，由安装单位对参加安装人员进行安全技术交底，明确任务，合理分工，做好后勤保障工作，配备安全防护用品，做好夏季防暑降温工作和施工保护工作。确保安装工作的顺利进行。2、人员准备根据施工电梯安装施工要求，需要有关人员如下：设备主管 1人起 重 工 2人钳工 3人电工 1人配 合 工 2人安 全
7、 员 1人施工现场由设备主管负责指挥、调配，专职安全员负责现场安全管理。3、施工机具及材料准备根据施工电梯安装说明书要求，结合施工实际需要，安装现场须配备的施工机具及材料清单如下：名称数量备注电焊机1个机械油适量工具箱2个内附随机工具全套4#吊索1条4m6#尼龙绳1条lOOm6#麻绳1条40m钢丝绳1捆经纬仪1台三、安装定位结合现场实际情况及施工部署要求，2#8#楼施工电梯定位详见下图：四、基础设计及基底支撑设计1、基础技术要求1）、基础承载力应大于P;2)、混凝土基础板下结构承载力应大于0.15MPa；3）、本工程地下室顶板配筋为双层双向14160mm，板厚度为350mm,砼强度等级为C35
8、。4）、利用地下室顶板代替施工电梯基础，即在地下室顶板上开孔后用M24地脚螺栓固定电梯基座。2、基础承载力设计8#楼建筑高度最高，故按8#楼屋面高度92.4m作为各台施工电梯承载力计算、验算依据。根据8#楼建筑高度，共需66节标准节，每节重150kg；施工电梯总自重G吊笼重+外笼重+导轨架自重+载重量22000+1480+66150+2200019380kg；施工电梯基础承受的静荷载P的近似计算：（有关参数见SCD200/200K型升降机产品说明书）考虑动载、自重误差及风荷载对基础的影响，取安全系数n2PG21938029.8380KN。施工电梯基础尺寸为：3.604.00=14.4m2施工电
9、梯基础所承受的荷载标准值为：38014.4=26.4kN/m2本工程地下室顶板设计承载力为：10kN/m2（根据地下室结构总说明），故需对升降机基础部位的地下室顶板进行加固。加固方法为：采用四根16工字钢梁作为顶托，48-3.5mm钢管作为竖向支撑，对施工电梯基础区域顶板进行加固，钢管横向间距或排距为1m, 纵向间距为0.9m, 中间约等于lm2范围内采用纵向间距、横向间距均为0.5m。详见附图示。3、基底支撑架设计支撑架的设计使用品茗安全设施计算软件采用满堂钢管架计算，采用48-3.5mm钢管加固，横向间距或排距为1m, 纵向间距为0.9m，支撑最大荷载采用（26.4-10）*1.2=19.
10、68 kN/m2（即施工电梯基础所承受的荷载标准值减地下室顶板设计承载力再乘以1.2分项系数），体体计算过程如下：1）参数立柱横向间距或排距la(m):1.00，脚手架步距h(m)：1.50；立杆纵向间距lb(m):0.90，脚手架搭设高度H(m)：3.55；钢管类型(mm):483.5脚手板自重(kN/m2):0.300；栏杆自重(kN/m2):0.150；材料堆放最大荷载(kN/m2):19.680；2）纵向支撑钢管计算:纵向钢管按照均布荷载下连续梁计算，截面几何参数为截面抵抗矩 W = 5.08 cm3；截面惯性矩 I = 12.19cm4； 纵向钢管计算简图荷载的计算：(1)钢管支撑自
11、重(kN/m)：q11 = 0.150 + 0.3000.300 = 0.240 kN/m；(2)施工电梯上部线荷载(kN/m)：q12 = 19.680.300 = 5.904 kN/m；(3)活荷载为施工荷载标准值(kN/m)：p1 = 1.0000.300 = 0.300 kN/m强度验算:依照规范5.2.4规定，纵向支撑钢管按三跨连续梁计算。最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和；最大弯矩计算公式如下: 最大支座力计算公式如下: 均布恒载：q1 = 1.2 q11+ 1.2 q12 = 1.20.240+ 1.25.904 = 7.3728 kN/m；均布活载：q2 =
12、 1.40.300 = 0.420 kN/m；最大弯距 Mmax = 0.17.37280.9002 + 0.117 0.4200.9002kN.m.6 kN.m ；最大支座力 N = 1.17.37280.900 + 1.20.4200.900 = 7.7526 kN；最大应力 = Mmax / W = 0.6106 / (5080.0) = 118.11 N/mm2；纵向钢管的抗压强度设计值 f=205.000 N/mm2；纵向钢管的计算应力 118.11 N/mm2 小于 纵向钢管的抗压设计强度 205.000 N/mm2，满足要求！挠度验算:最大挠度考虑为三跨连续梁均布荷载作用下的挠度
13、；计算公式如下: 均布恒载: q = q11 + q12 = 6.204 kN/m；均布活载： p = 0.300 kN/m； V = (0.677 6.204+0.9900.300)900.04/(1002.060105.0)=1.176 mm；纵向钢管的最大挠度为 1.176 mm 小于 纵向钢管的最大容许挠度 1000.000/150与10 mm，满足要求！3）横向支撑钢管计算: 支撑钢管按照集中荷载作用下的三跨连续梁计算；集中荷载P取板底纵向支撑钢管传递力，P =7.7526 kN； 支撑钢管计算简图 kN.m 支撑钢管计算弯矩图(kN.m) kN.m 支撑钢管计算变形图(kN.m) 支撑钢管计算剪力图(kN) 最大弯矩 MmaxkN.m.728 kN.m ；最大变形 Vmax = 3.997 mm ；最大支座力 Qmax = 23.510 kN ；最大应力 = 202.086 N/mm2 ；横向钢管的的计算应力 202.086 N/mm2 小于 横向钢管的抗压强度设计值 205.000 N/mm2，满足要求！支撑钢管的最大挠度为 3.997 mm
