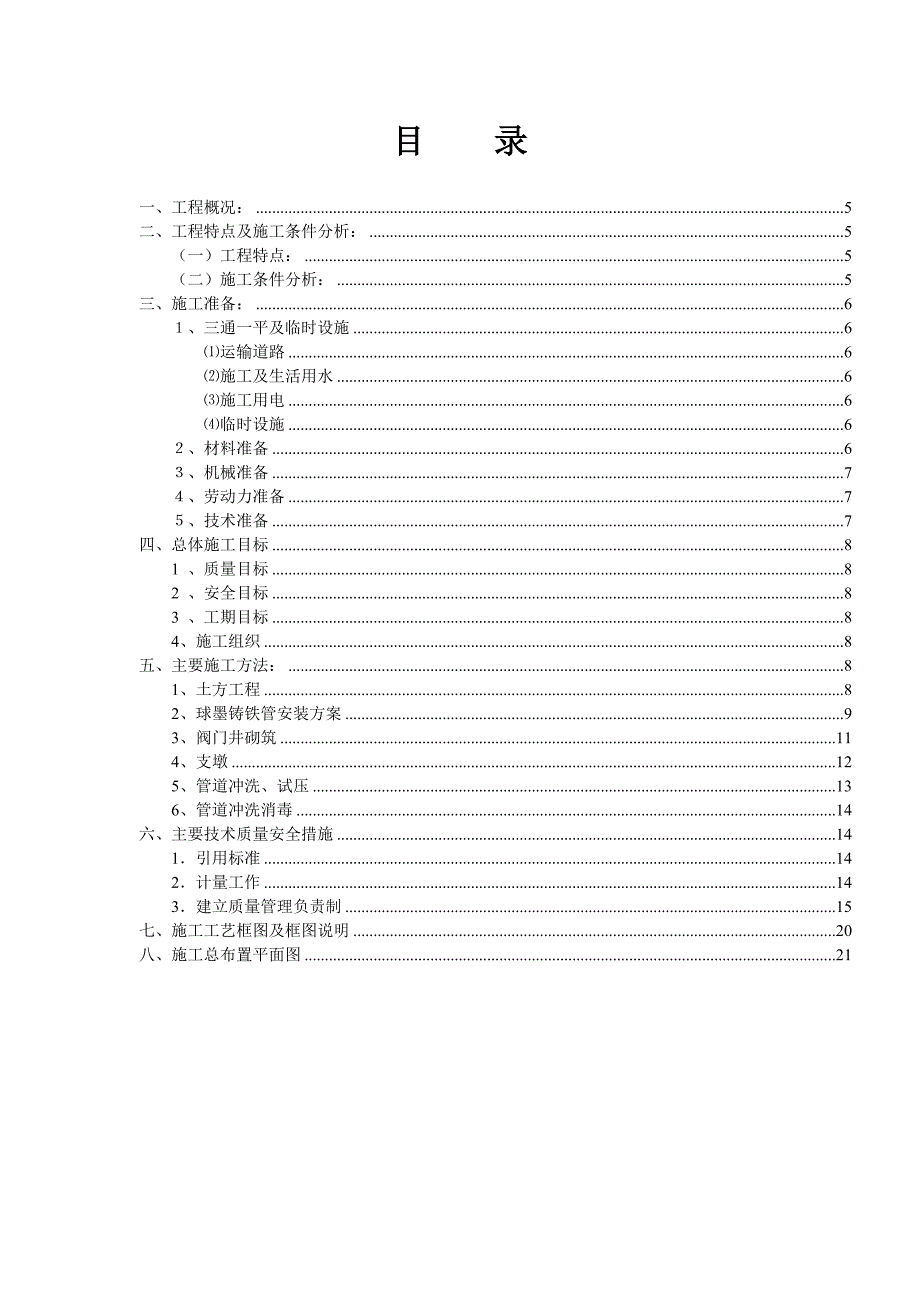

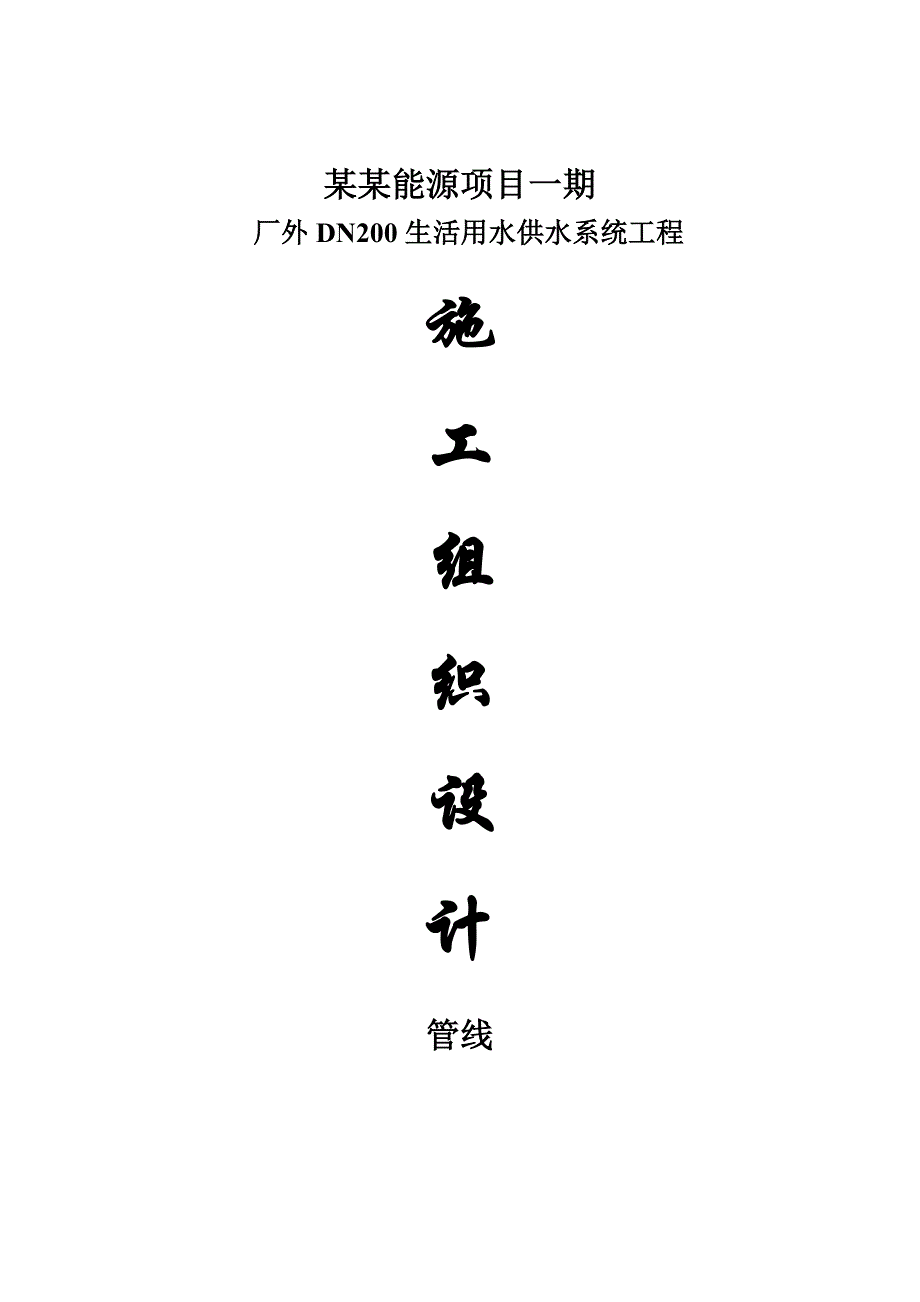

1、某某能源项目一期 厂外DN200生活用水供水系统工程施工组织设计管线目录一、工程概况：5二、工程特点及施工条件分析：5（一）工程特点：5（二）施工条件分析：5三、施工准备：6、三通一平及临时设施6运输道路6施工及生活用水6施工用电6临时设施6、材料准备6、机械准备7、劳动力准备7、技术准备7四、总体施工目标81 、质量目标82 、安全目标83 、工期目标84、施工组织8五、主要施工方法：81、土方工程82、球墨铸铁管安装方案93、阀门井砌筑114、支墩125、管道冲洗、试压136、管道冲洗消毒14六、主要技术质量安全措施141引用标准142计量工作143建立质量管理负责制15七、施工工艺框图及

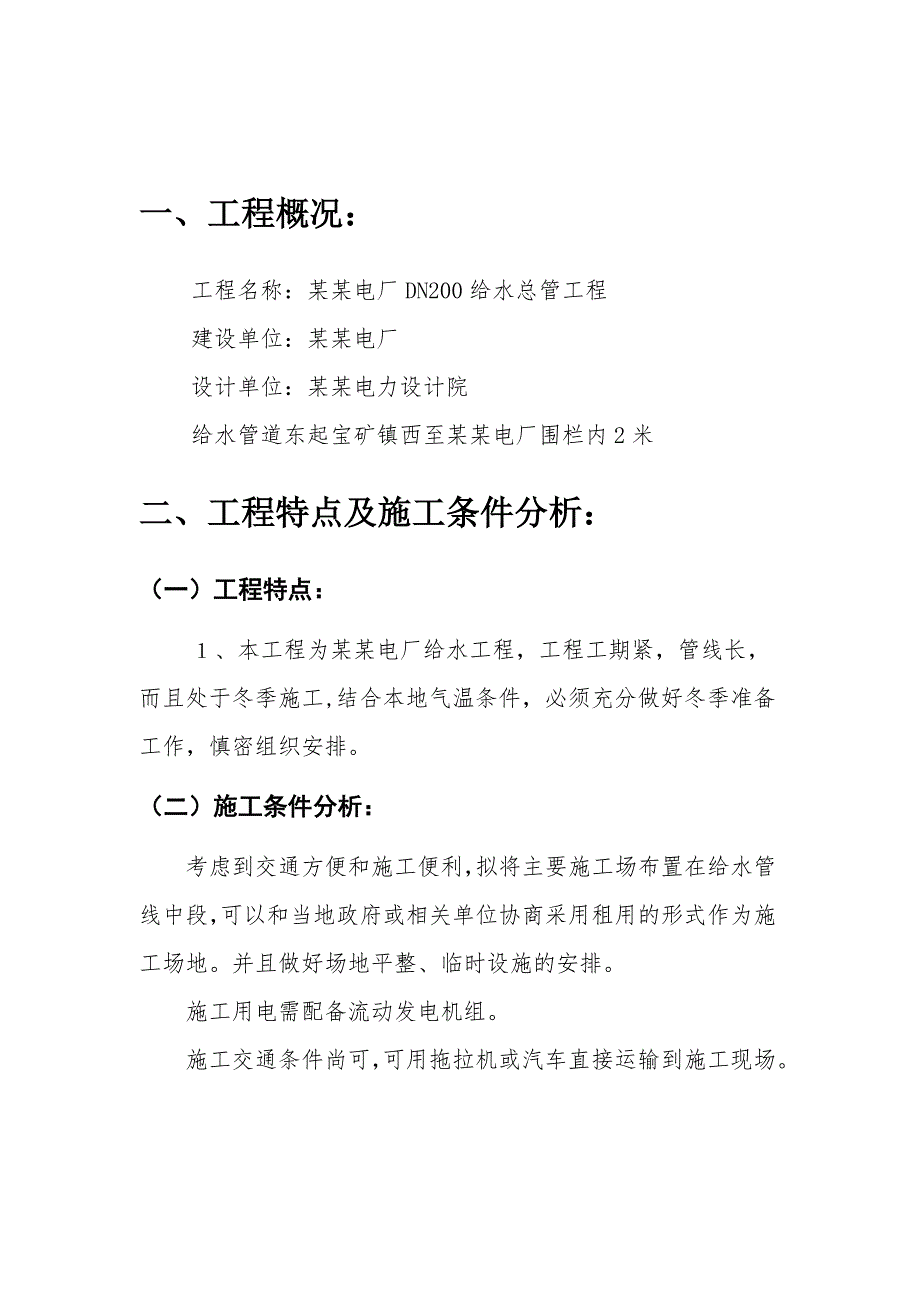

2、框图说明20八、施工总布置平面图21一、工程概况：工程名称：某某电厂DN200给水总管工程建设单位：某某电厂设计单位：某某电力设计院给水管道东起宝矿镇西至某某电厂围栏内2米二、工程特点及施工条件分析：（一）工程特点：、本工程为某某电厂给水工程，工程工期紧，管线长，而且处于冬季施工,结合本地气温条件，必须充分做好冬季准备工作，慎密组织安排。（二）施工条件分析：考虑到交通方便和施工便利，拟将主要施工场布置在给水管线中段，可以和当地政府或相关单位协商采用租用的形式作为施工场地。并且做好场地平整、临时设施的安排。施工用电需配备流动发电机组。施工交通条件尚可，可用拖拉机或汽车直接运输到施工现场。三、施工
3、准备：、三通一平及临时设施运输道路根据现场踏勘，材料、机械等分别由附近道路运入施工现场，利用原有自然道路作为施工现场的运输道路。施工及生活用水优先就近接自来水作为生活用水源，或经有关职能部门同意认可的情况下采用打深水井或从河中抽水的方法供水，解决施工用水问题。施工用电目前施工现场无电源，根据用电设备功率，现场高峰时需要约60kw的电源容量，根据施工实际，自备30Kw、75kw柴油发电机组各一台，以保证工程施工。临时设施搭建临时设施，根据目前施工季节和施工现场情况，采用保温板房并采用小火炉加温，详见施工平面布置图。、材料准备备足经检验复试符合质检标准并满足甲方要求的水泥、砂、石、砖、DN200球
4、墨铸铁管、管件等材料，并做砂浆、砼的设计配合比、施工配合比，联系好土源和运输工具及堆放地点，以利于工程快速起动和正常施工。先与供应商联系保证有足够数量且经检验合格的材料，然后根据现场施工需要，分批进场。施工中根据材料的批号等做好原材料的抽检复试。、机械准备调度工程所需的各种机械、设备，器具，工地试验检测、测量仪器，并确保机械设备的完好率和检测、测量仪器的精度。、劳动力准备为保证工程的正常进行，保证如期完成施工任务，挑选责任心强，施工技术过硬的工人为本标段的主要施工力量，并根据工程进展情况随时增补和调整劳动力的配置。、技术准备组织有关人员熟悉设计意图，查对设计文件、资料等是否齐全、清楚，研究设计
5、图纸、资料过程中，需与现场实际情况核对，并进行必要的调查以做好准备。组织相关人员熟悉施工规范、操作规程及施工组织设计，对图纸和施工中有关疑点，及时邀请并请教监理、设计或建设单位有关技术人员认真听取意见，做好施工前的各项技术准备工作和交底工作。四、总体施工目标1 、质量目标质量目标：工程质量等级达到合格。2 、安全目标 确保安全零事故，创安全文明达标工地。3 、工期目标 确保30个日历天完工。4、施工组织建立工程项目经理部，由项目经理对工程实施全面的负责。项目经理部所有管理人员均实现专业对口，持证上岗并且组织管理能力强、业务水平高的专业人员组成。五、主要施工方法：1、土方工程(1)沟槽开挖1)首
6、先应熟悉图纸现场情况土方放坡应按1：0.75，规范规定沟底宽为管外径加保温层每侧再加300 mm，根据目前施工季节，考虑到冻土层已达到约1m深，选用2台360挖掘机进行挖掘才能满足施工进度和质量要求，所挖管底最小宽度达到1.5米（因挖掘机斗宽为1.5m），增加了土方量，但满足施工要求，施工中由测量员随测随挖。2)。挖土不得影响临近建筑物各种管线和其它安全施工设施，不得埋没雨水口、测量标志等堆土高度不宜超过1.5m且距槽边不宜小于0.8m。3) 当开挖沟槽发现已建的地下各类设施或文物时应采取保护措施并及时通知有关单位处理。4) 槽底标高允许偏差2Omm。5) 若沟槽土方遇有松动、裂纹、地下水时应
7、及时加固，其支撑板采用木材，厚度不宜小于50mm，其长度不宜大于4m，横梁其断面不宜小于1 5 01 5 O(m m)，横撑为圆木，其稍径不小于lOOmm，每根横梁或纵梁不得小于2根，横撑水平间距宜为1.52m，横撑垂直间距不宜大于1.5m，支撑板应随挖随撑。施工现场配备500米左右的支撑材料以备用。6) 沟槽回填：当管道施工完毕后，经甲方验收合格后方可回填，回填分层夯实，每层厚度不大于400 mm，采用蛙式打夯机进行夯实，回填土每侧比沟槽宽200mm，且高出自然地表200mm。 2、球墨铸铁管安装方案(1)安装前准备工作1)检查铸铁管有无损伤、裂缝：管口尺寸是否在允许范围。2)将管口的毛刺和
8、杂物清除干净。3)橡胶圈应形体完整、表面光滑、无变形、扭曲现象。4)检查安装机具是否配套齐全，工作状态是否良好。(2)安装1)球墨铸铁管“T”型接口安装程序为：下管清理管口清理胶圈、上胶圈安装机具设备在插口外表面和胶圈上刷润滑剂顶推管子使之插入承口检查。2)安装要点下管应按下管的技术要求将管子下到槽底，如管体有向上放的标志，应按标志摆放管子。清理管口，将承口内的所有杂物予以清除，并擦洗干净，因为任何附着物都可能造成接口漏水。清理胶圈、上胶圈，将胶圈上的粘接物清擦干净，把胶圈弯成心形或花形，装入承口槽内，并且手沿整个胶圈按压一遍，确保胶圈各个部分不翘不扭，均匀一致地卡在槽内。安装机具设备，将准备
9、好的机具设备安装到位，安装时注意不要将已清理的管子部位再次污染。在插口外表面和胶圈上刷润滑剂，用厂方提供的将润滑剂均匀地刷在承口内已安装好的胶圈内表面，在插口外表面刷润滑剂时应注意刷至插口端部的坡口处。顶推管子使之插入承口，球墨铸铁管柔性接口的安装采用双吊链拉入法。锁管、安管后为防止新安装的几节管子管口移动，可用钢丝绳和吊链锁在后面的管子上。检查：检查插口推入承口的位置是否符合要求。当管子需要截短后再安装时，插口端应加工成坡口形状。(3)质量要求1)橡胶圈安装就位后不得扭曲，当用探尺检查时，沿圆周各点应与承口端面等距，其允许偏差应为3mm。2)安装滑入式橡胶圈接口时，推入深度应达到标记环，并复
10、查与其相邻已安装的第一至第二个接口推入深度。3)安装柔性机械接口时，应使插口与承口法兰压盖的纵向轴线相重合，球黑铸铁管安装允许偏差：轴线位置30mm，高程20mm。3、阀门井砌筑(1)砌筑阀门井、排泥井时，应在管子及阀门安装之后，方可进行施工，井底垫lOOmm卵石垫层。(2)给水检查井在安装闸阀时，井底距承口或法兰盘的下缘不得小于lOOmm井壁与承口或法兰盘外缘盘的距离当管径小于或等400mm时不应小于250mm，当管径500mm为350mm。(3)检查井底应用C20砼垫层200mm厚，垫层比井外径大lOOmm，然后砌筑。(4)砌筑井室时，扫净基础后，先铺一层砂浆，再压砖砌筑，必须做到满铺满挤
11、砖与砖灰缝保持lcm。(5)砌筑时应随时检查直径尺寸，到收口标高时支模绑筋、打砼、人孔为70Omm需做二层保温盖。(6)砌筑检查井时井内应设爬梯3O0mm个，随砌随安，位置准确。爬梯安后在砌筑沙浆和砼强度达到后方可使用。(7)砌筑检查井的预留支管随砌随安，预留管的管径方向、标高应符合设计要求，管与井壁衔处应严密不漏水，预留支管口宜用低标号沙浆砌筑。(8)如井深不能一次砌完，在二次接高时，应将原砖面上的泥土杂物清理干净。(9)检查井接入圆的管口应与井内壁平齐，当接入管径大于3OOmm时应砌砖圈加固。管子穿越井室壁或井底应留有305Omm的环缝，用油麻沥青填实。当检查井人口砼强度达到一定强度后，盖
12、好井盖。井盖高程允许偏差5mm，井壁同管道连接处应严密不得漏水，闸阀起闭杆中心应与井口对中。(11)检查井内用原浆沟缝，井外抹20mm 厚1：2水泥砂浆。(12)井内应设5O0500mm集水坑。4、支墩(1)、压力管道为防止，管道内水压通过弯头、三通、堵头和叉管等处产生拉力以及接头产生松动脱结现象，应根据管径大小、转角、管内压力、图纸情况及设计设置支墩。(2)、支墩材料均采用红砖其标号不低于Mu7.5砌筑用砂将不低于M5。(3)管道及阀门支墩和锚固结构位置必须准确，锚定必须牢固。(4)支墩应在密实土基或坚固的基础上修筑其后背应紧密与承载力相当的原土或基背相接触，当无条件靠在原状土上时，应采取措
13、施保证在受力情况下，不致破坏管道接口当采用砌筑支墩时原状土与支墩间应用砂浆填塞。(5)管道支墩应在管道接口做完，管道位置固定后修筑管道安装过程中的临时固定支架应在支墩的砌筑砂浆或混凝土达到规定强度后方可拆除。5、管道冲洗、试压(1)管道试压长度不能超过lkm，水泵压力表在试验段下游的端部，试验段的上游盲板设排气阀。(2)试压前，接口处、管段及两侧管顶上回填高度不应小于0.5m。(3)试验段灌满水宜在不大于工作压力条件下充许浸泡24H后再试压。(4)管道升压时，当发现有表针摆动，不稳且升压较慢时，应重新排气后再升压，升压过程中后背顶撑、管段两端严禁站人，严禁对管身、接口进行敲打。补缺升压至试验压
14、力后，试验压力下1O分钟内压力降不应大于O.05 MPa然后降至工作压力进行验查，压力应保持不变，不渗不漏。(5)水压试验压力应为工作压力的15倍，但不得小于O.6MPa6、管道冲洗消毒1.O管道试压后，应在避开用水高峰，以流速不小于1.O mS的冲洗水连续冲洗直至出水口处浊度、色度与入水口处冲洗水的浊度、色度相同为止。(2)冲洗时应保证排水管路畅通、安全。(3)管路消毒应采用含量不低于20mgl氯离子浓度的清洁水浸泡24h，再次冲洗直至水质管理部门取样化验合格为止。六、主要技术质量安全措施1引用标准(1)给排水管道工程施工及验收规范(2)S143(3)05S(4)施工方案2计量工作(1)对本
15、安装工程使用的量具和仪器按照国家检定规程的项目和方式进行检定，对不符合标准的计量器具分别进行修理或报废。(2)计量器具要妥善保管，以保证其质量稳定准确、示值可靠。(3)安装中使用的主要检测计量工具中平尺、水准仪、经纬仪、必须经有关计量部门检验合格方准许使用。3建立质量管理负责制（一）质量保证措施(1)建立项目经理质量负责制，严格执行IS09002标准程序文件施工。执行公司的质量方针。(2)实现公司的质量目标。(3)认真贯彻执行国家和企业颁发的保证工程质量的有关规定，并进行检查，召开质量分析会议，表扬重视质量的好人好事，批评忽视质量的不良倾向，严格执行质量管理奖惩制度，按“三不放过的原则处理质量事故。(4)专职检验员负责协助基层班组，工人搞好自检互检，随时掌握班组、操作工人和单项工程质量动态，负责并整理分项工程和工种操作质量的原始记录，按规定及时向上级填报各种质量报表，建立质
