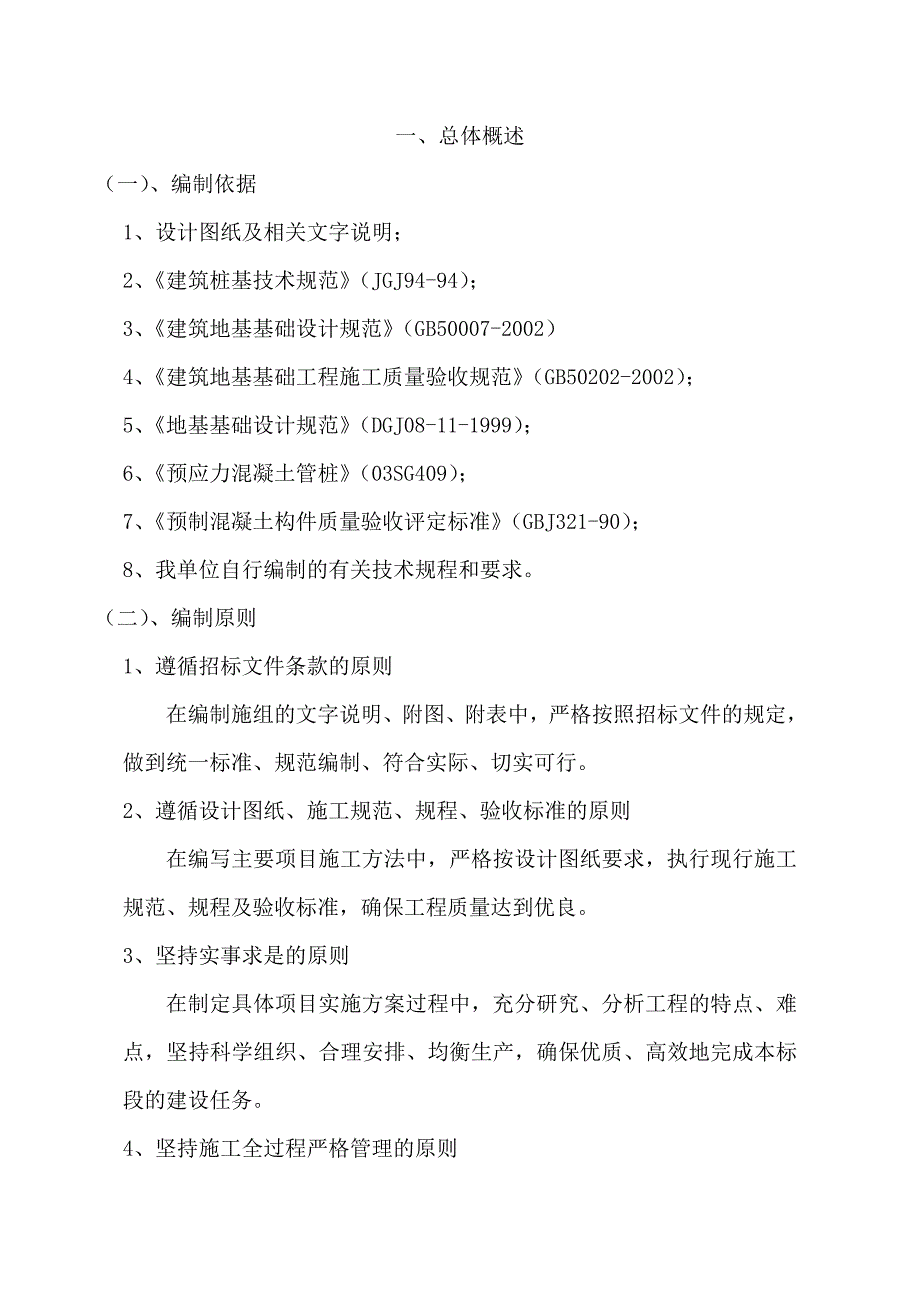

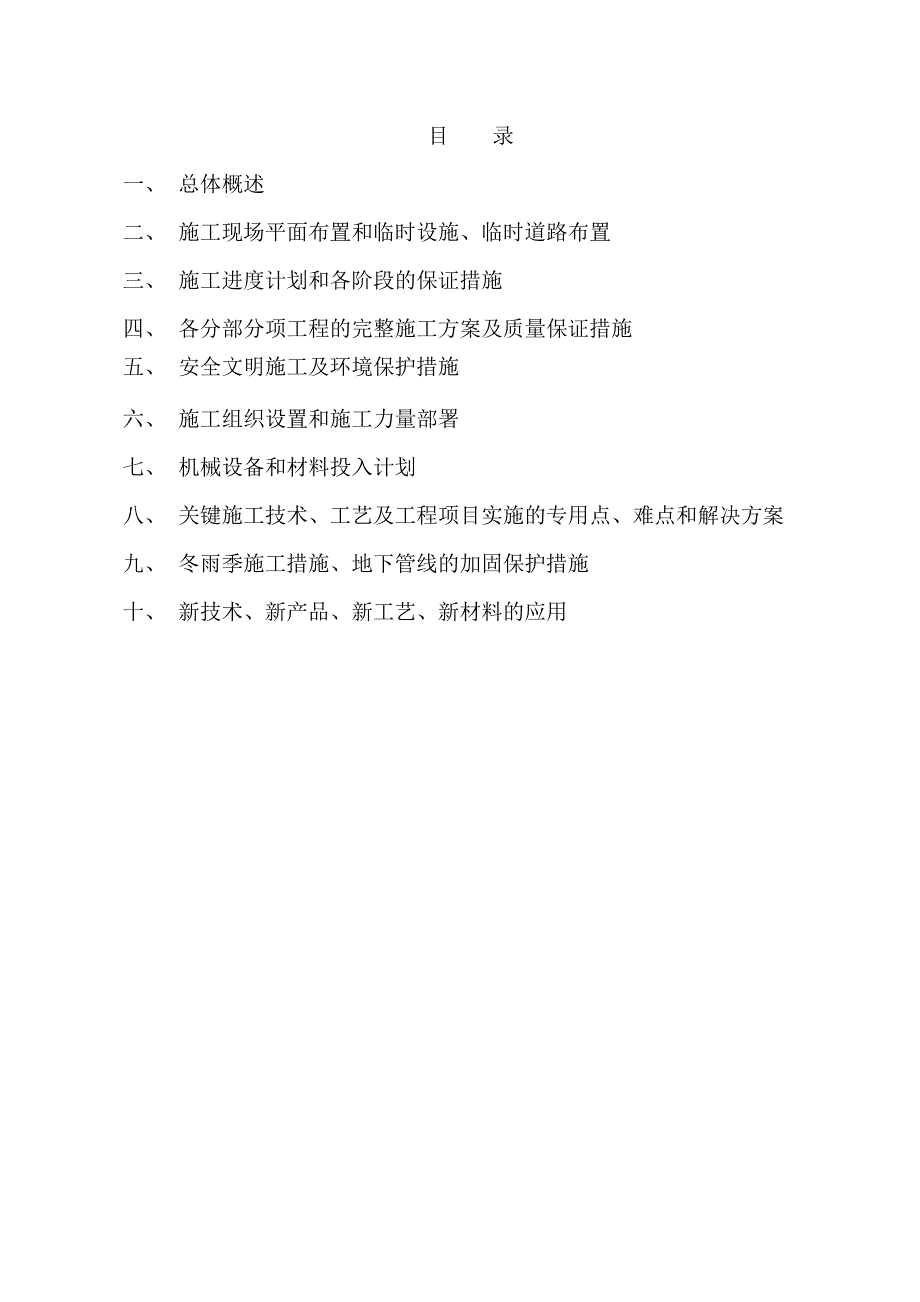

1、 目 录 一、 总体概述二、 施工现场平面布置和临时设施、临时道路布置三、 施工进度计划和各阶段的保证措施四、 各分部分项工程的完整施工方案及质量保证措施五、 安全文明施工及环境保护措施六、 施工组织设置和施工力量部署七、 机械设备和材料投入计划八、 关键施工技术、工艺及工程项目实施的专用点、难点和解决方案九、 冬雨季施工措施、地下管线的加固保护措施十、 新技术、新产品、新工艺、新材料的应用一、总体概述（一）、编制依据1、设计图纸及相关文字说明；2、建筑桩基技术规范（JGJ94-94）；3、建筑地基基础设计规范（GB50007-2002）4、建筑地基基础工程施工质量验收规范（GB50202-2
2、002）；5、地基基础设计规范（DGJ08-11-1999）；6、预应力混凝土管桩（03SG409）；7、预制混凝土构件质量验收评定标准（GBJ321-90）；8、我单位自行编制的有关技术规程和要求。（二）、编制原则1、遵循招标文件条款的原则在编制施组的文字说明、附图、附表中，严格按照招标文件的规定，做到统一标准、规范编制、符合实际、切实可行。2、遵循设计图纸、施工规范、规程、验收标准的原则在编写主要项目施工方法中，严格按设计图纸要求，执行现行施工规范、规程及验收标准，确保工程质量达到优良。3、坚持实事求是的原则在制定具体项目实施方案过程中，充分研究、分析工程的特点、难点，坚持科学组织、合理安

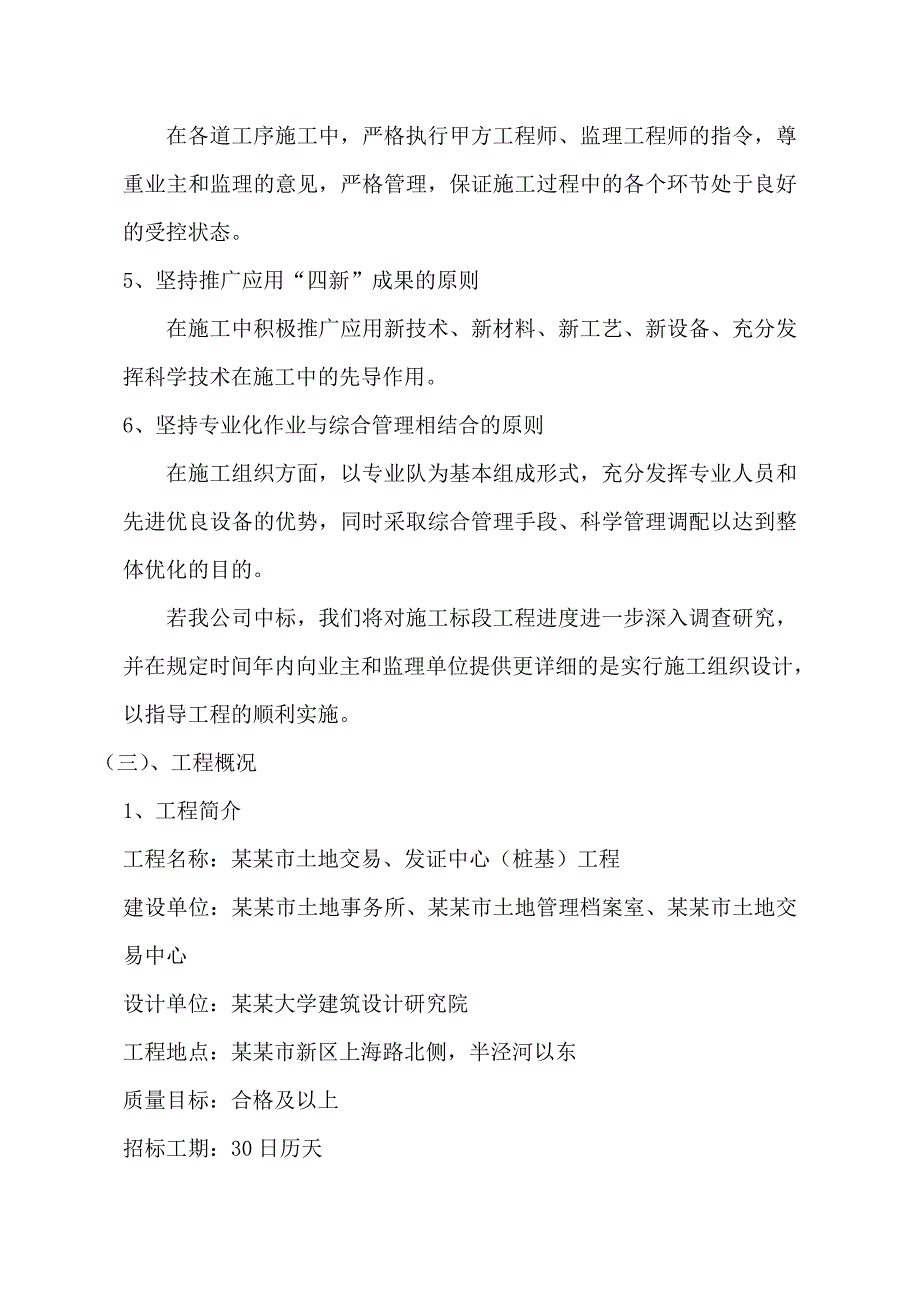

3、排、均衡生产，确保优质、高效地完成本标段的建设任务。4、坚持施工全过程严格管理的原则在各道工序施工中，严格执行甲方工程师、监理工程师的指令，尊重业主和监理的意见，严格管理，保证施工过程中的各个环节处于良好的受控状态。5、坚持推广应用“四新”成果的原则在施工中积极推广应用新技术、新材料、新工艺、新设备、充分发挥科学技术在施工中的先导作用。6、坚持专业化作业与综合管理相结合的原则在施工组织方面，以专业队为基本组成形式，充分发挥专业人员和先进优良设备的优势，同时采取综合管理手段、科学管理调配以达到整体优化的目的。若我公司中标，我们将对施工标段工程进度进一步深入调查研究，并在规定时间年内向业主和监理单
4、位提供更详细的是实行施工组织设计，以指导工程的顺利实施。（三）、工程概况1、工程简介工程名称：某某市土地交易、发证中心（桩基）工程建设单位：某某市土地事务所、某某市土地管理档案室、某某市土地交易中心设计单位：某某大学建筑设计研究院工程地点：某某市新区上海路北侧，半泾河以东质量目标：合格及以上招标工期：30日历天2、设计概况（1）、桩基为预应力混凝土管桩，依据设计要求按03SG409图集施工。（2）、本工程设计参数见下表： 设 计 参 数 一 览 表桩型桩长（m）工程量（m）桩顶标高（m）Quk(KN)PHC600(110)AB2685541900（四）、工程目标1、质量目标本工程实现对业主的质
5、量承诺，以领先行业水平为目标，严格按照合同条款要求及现行规范标准组织施工，工程一次验收合格率达100%，观感质量得分90以上。建立以项目总工程师为首的质量保证体系，开展全面质量管理，严格按照IS09002标准体系文件运行。按照设计要求和国家现行施工验收规范精心组织施工，执行国家现行建筑工程质量检验评定标准，确保工程施工质量。2、安全目标（1）无人身重伤及死亡事故；（2）无交通死亡事故；（3）无重大行车事故；（4）无等级火灾事故；3、工期目标工程工期：根据招标文件的要求，我公司将按照招标单位要求工期内完成工程：即30天内完成本工程施工任务；计划开工日期：某某年12月23日，计划竣工日期：某某年1
6、月23日交工。4、文明施工目标我公司进场后将对施工现场进行合理布置，对现场的施工道路进行铺设，对场内设置的办公区、生活区及材料堆放整齐，争创文明标化工地。5、成本管理目标优化设计，科学管理，降低造价，节约投资。二、施工现场平面布置和临时设施、临时道路布置（一）、施工平面布置总则施工总平面布置合理与否，直接关系到施工进度快慢和安全文明施工管理水平的高低，为保证现场施工顺利，具体的施工平面布置原则为： 1、在满足施工的条件下，尽量节约施工用地；2、满足施工需要和文明施工的前提下，尽可能减少临时建设投资；3、进场材料尽量减少二次搬运；4、符合市施工现场管理、环保、卫生、安全要求和防火规范要求。（二）
7、、施工平面布置图根据本工程现场特点，在施工总平面的布置上，力求科学合理地利用一切可利用空间，以满足施工要求来布置施工平面图(见附图)三、施工施工进度计划和各阶段的保证措施（一）、总工期控制1、施工进度计划说明本工程招标工期为30天，根据工程实际情况以及我公司的管理能力，我公司承诺将在保证质量的前提下在30日历天内完成本工程的施工任务。2、主要工序工期控制（1）桩机进场计划1天；（2）桩机组装计划1天；（3）定位放线计划1天；（4）验线以及材料进场、试桩计划1天（管桩可随施工进度及场地允许情况进场）；（5）正式施工计划26日历天；（二）工期保证措施1、 计划管理方面的保证措施建立严密的施工计划检
8、查制度。在施工中严格按照计划表来控制施工进度与各工种插入时间，施工管理人员应根据总进度计划制定月、旬作业计划,合理安排工序搭接和施工流程，对于影响进度的关键部位，工长跟班作业，如遇特殊原因或不可抗拒因素延误某项工序的进度，则应千方百计抢时间，加班加点进行赶工。2、资金管理方面的保证措施（1）、建立独立帐户，严格实行专款专用。凡是用于本工程项目的资金，未经项目经理许可，任何人不得擅自提取使用。（2）、 筹措必要的流动资金，保证施工的正常进行，特别是材料、设施方面的资金，要有充分的保证。公司计划筹集充足的流动资金保证本工程施工的正常进行。3、杜绝返工方面的措施实行质量管理目标责任制，加大质量监督与
9、质量管理工作的力度，高标准，严要求，确保各工序施工一次成活，杜绝返工和延误工时现象的发生。4、组织协调方面的保证措施（1）、首先是理顺施工各方协调关系。项目经理对出现的问题，要及时解决，不得推诿扯皮，影响进度。（2）、其次要协调好各专业施工的关系，要精心组织，合理安排施工顺序，避免窝工、待工现象。（3）、同时要认真协调与建设单位、监理公司、分包单位的关系。要开好各方之间的协调会，统一认识，统一步伐，制定详细的施工总承包协调配合管理措施，保证施工的顺利进行。5、人员管理方面的保证措施（1）、加强劳动力的组织、调配，做好节假日、农忙期间的劳动力安排，保证在此期间施工顺利进行。（2）、在工程施工的重
10、要阶段，组织管理人员、操作人员，进行三班制，确保工程进度按照计划进行。（3）、抓好配套生产，创造施工条件，保证连续作业。对施工中需要的材料、劳动力、机械、构配件均由主管部门按进度要求提前储备解决。做到一切围绕工程转，一切围着工程干。6、管理方面的保证措施（1）、我单位定期召开生产调度会，及时协调处理和解决该工程施工中存在的技术、质量、工艺和劳动力、机械设备、材料供应、施工配合等方面和问题，检查与督促施工计划如期完成。（）、严格执行落实施工进度控制计划，按总工期确定季度计划，按照季度计划编制月计划，按月计划编制详细的日、旬计划，逐日对照进行落实，做到日保旬、旬保月、月保季，确保总工期。（）、按施
11、工阶段分解，突出控制节点。在施工中要针对不同阶段的重点和施工时的相关条件，制定施工细则，做出更加具体的分析研究和平衡协调，以保证控制节点的实现。（）、按专业工种分解，确定交接日期。在不同专业和同工种或不同工种的任务之间，要强调相互之间的衔接配合，确定相互间交接日期，强调为下道工序服务，并需承担耽误下道工序而造成的窝工等损失及总工期（关键线上）损失。（5）、施工阶段进度的控制是循环渐进的动态控制过程，施工现场的条件与情况千变万化。（6）、利用网络技术，深入细致划分施工过程，做到连续流水作业，及时安排穿插交叉施工，加快施工进度，对各关键工序重点控制，确保施工进度计划圆满实现。7、材料供应方面的保证
12、措施本工程材料供应主要是管桩，选择信誉好的管桩厂家，计划好管桩供应时间表，按照计划供应。四、各分部分项工程的完整施工方案及质量保证措施（一）、施工方案1、施工机械的选择本工程根据地质情况以及设计单桩极限承载力要求，选用壹台DD6.3进行施工。2、施工方案流程测量定位放线 验收桩位 桩机就位 吊桩就位 校正垂直度 正式施打 接桩 施打至设计标高3、测量定位放线（1）、了解工程的总体布局、定位及标高情况；（2）、对图纸进行校核，确定放线精度，测量设备、仪器确保在有效期内；（3）、根据建设单位提交的轴线控制点和水准点，测定出纵横各轴线，建立测量控制网，设置引桩，并做好引桩的保护工作，以确保轴线控制准
13、确；4、验收桩位（1）、根据图纸及现场情况画出定位记录报监理单位；（2）、监理单位验收轴线以及小桩位；5、桩机就位、吊桩就位（1）、桩机组装验收合格后移至桩位、调整桩机整体垂直度；（2）、管桩吊桩应注意吊点的设置；（3）、吊桩过程中应注意桩机整体稳定性，桩起吊后应及时固定。6、校正垂直度（1）、桩起吊后在桩机的垂直方向放置2台经纬仪控制桩的垂直度；（2）、桩垂直度以及桩位重复调整直至符合要求。7、正式打桩（1）、锤击沉桩采取合理方法以有效降低锤击应力；（2）、打桩过程中要注意桩的垂直度，同时使桩锤、桩帽、桩身的中心线重合；（3）、施工过程中应记录好施工记录。8、接桩、施打（1）、第二节桩起吊后
14、应重复第一节桩工序直至垂直以及桩锤、桩帽、桩身的中心线重合；（2）、接桩采用2台电焊机对接焊，焊接前应先确定端板是否合格平整；（3）、第一层采用3.2电焊条打底，确保根部焊透；（4）、第二层方可用4.0电焊条焊接，确保焊缝饱满、连续。必须满足GB50205-2001二级焊缝的要求，自然冷却大于1分钟方可沉桩。9、标高控制（1）、每根桩的桩顶标高均用水准仪控制；（2）、根据地质、设计要求，本工程以桩顶标高控制；（3）、确应贯入度偏大无法达设计标高，需经监理、业主、设计认可；标高规范允许偏差-50-+50mm。（二）、质量保证措施1、放样定桩位依据场地基轴线进行放样定位。此项工作前应先对基轴线和水
15、准点标高进行复测，经监理、业主方验收后方能进行放样。2、打桩前桩身质量检验进场管桩必须有构件合格证，管桩的外观质量要求如下：（1）、粘皮和麻面：局部粘皮和麻面累计面积不大于桩表面的0.5，每处的深度不大于10，且应修补；（2）、桩身合缝漏浆：漏浆深度不大于主筋保护层厚度、长度不大于于300，累计漏浆长度不大于管桩长度的10%或对称漏浆的搭接长度不大于100，且应修补；（3）、局部磕损：磕损深度不大于10，每处面积不大于502，且应修补，不允许桩管内外露筋、不得出现环向及纵向裂缝，但龟裂及水纹不在此限；（4）、桩端面平整度及套箍凹陷：桩端面混凝土及主筋不得高出端板平面，凹陷深度不大于10；（5）、接头及桩套箍与桩身结合面：漏浆的深度不大于主筋保护层厚度、长度不大于周长的1/4，且应修补，不允许出现空洞和蜂窝的现象。3、打桩首先使桩机就位，并用线锤对中，然后用钢丝绳绑住桩身起吊，小心移
