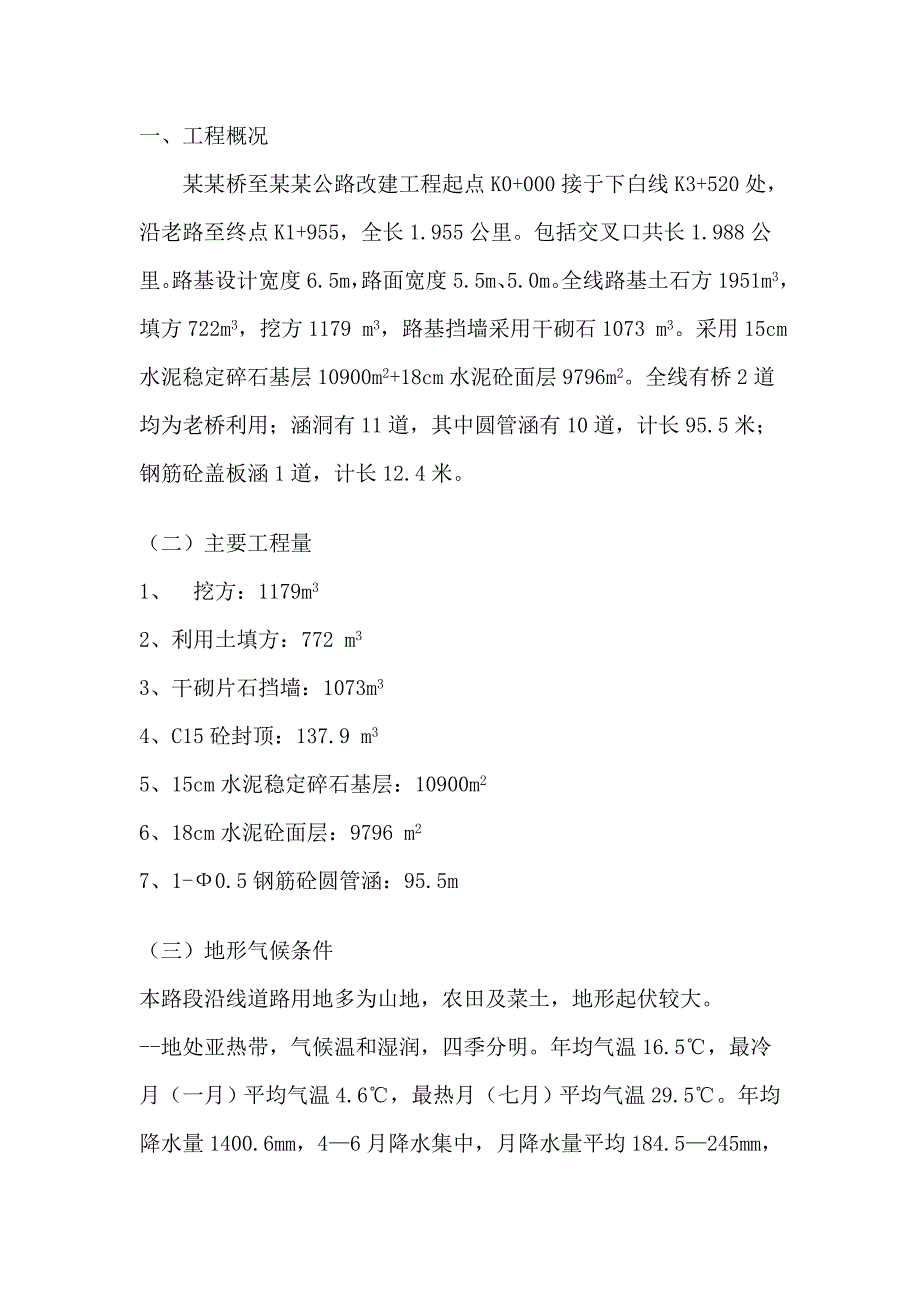

1、一、工程概况 某某桥至某某公路改建工程起点K0+000接于下白线K3+520处，沿老路至终点K1+955，全长1.955公里。包括交叉口共长1.988公里。路基设计宽度6.5m，路面宽度5.5m、5.0m。全线路基土石方1951m3，填方722m3，挖方1179 m3，路基挡墙采用干砌石1073 m3。采用15cm水泥稳定碎石基层10900m2+18cm水泥砼面层9796m2。全线有桥2道均为老桥利用；涵洞有11道，其中圆管涵有10道，计长95.5米；钢筋砼盖板涵1道，计长12.4米。（二）主要工程量1、挖方：1179m32、利用土填方：772 m33、干砌片石挡墙：1073m34、C15砼封

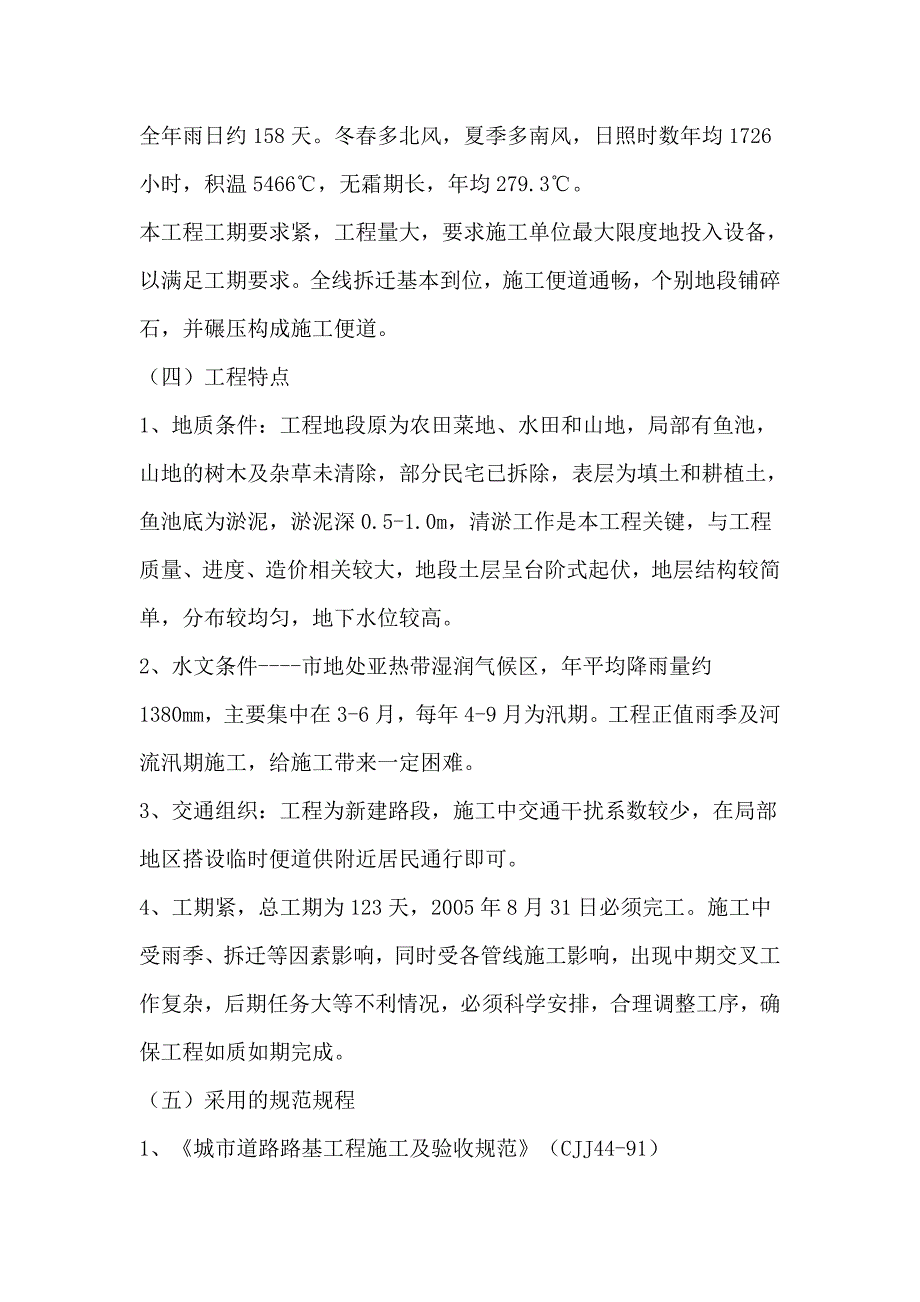

2、顶：137.9 m35、15cm水泥稳定碎石基层：10900m26、18cm水泥砼面层：9796 m27、1-0.5钢筋砼圆管涵：95.5m（三）地形气候条件本路段沿线道路用地多为山地，农田及菜土，地形起伏较大。-地处亚热带，气候温和湿润，四季分明。年均气温16.5，最冷月（一月）平均气温4.6，最热月（七月）平均气温29.5。年均降水量1400.6mm，46月降水集中，月降水量平均184.5245mm，全年雨日约158天。冬春多北风，夏季多南风，日照时数年均1726小时，积温5466，无霜期长，年均279.3。本工程工期要求紧，工程量大，要求施工单位最大限度地投入设备，以满足工期要求。全线拆
3、迁基本到位，施工便道通畅，个别地段铺碎石，并碾压构成施工便道。（四）工程特点1、地质条件：工程地段原为农田菜地、水田和山地，局部有鱼池，山地的树木及杂草未清除，部分民宅已拆除，表层为填土和耕植土，鱼池底为淤泥，淤泥深0.5-1.0m，清淤工作是本工程关键，与工程质量、进度、造价相关较大，地段土层呈台阶式起伏，地层结构较简单，分布较均匀，地下水位较高。2、水文条件-市地处亚热带湿润气候区，年平均降雨量约1380mm，主要集中在3-6月，每年4-9月为汛期。工程正值雨季及河流汛期施工，给施工带来一定困难。3、交通组织：工程为新建路段，施工中交通干扰系数较少，在局部地区搭设临时便道供附近居民通行即可

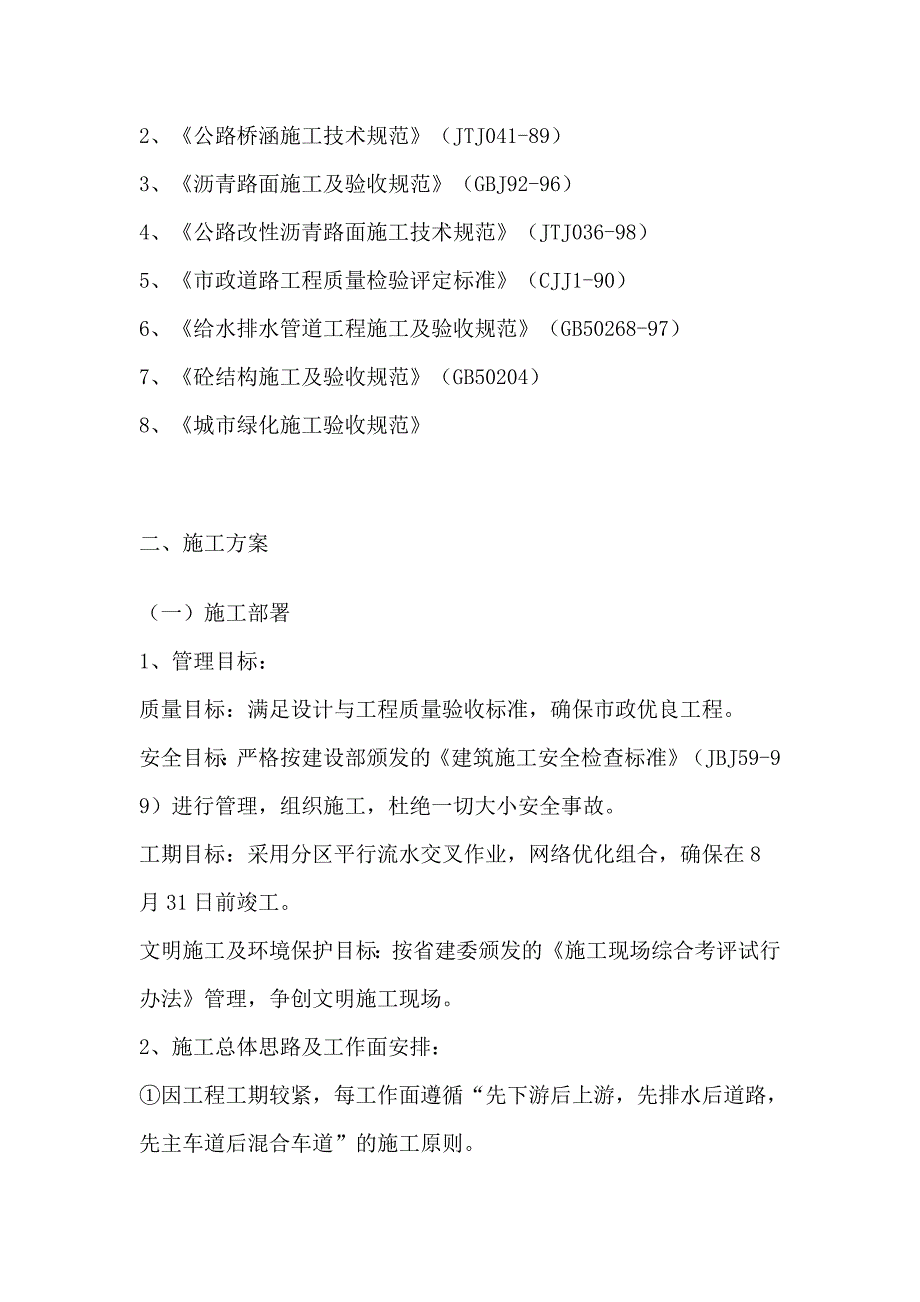

4、。4、工期紧，总工期为123天，2005年8月31日必须完工。施工中受雨季、拆迁等因素影响，同时受各管线施工影响，出现中期交叉工作复杂，后期任务大等不利情况，必须科学安排，合理调整工序，确保工程如质如期完成。（五）采用的规范规程1、城市道路路基工程施工及验收规范（CJJ44-91）2、公路桥涵施工技术规范（JTJ041-89）3、沥青路面施工及验收规范（GBJ92-96）4、公路改性沥青路面施工技术规范（JTJ036-98）5、市政道路工程质量检验评定标准（CJJ1-90）6、给水排水管道工程施工及验收规范（GB50268-97）7、砼结构施工及验收规范（GB50204）8、城市绿化施工验收规
5、范二、施工方案（一）施工部署1、管理目标：质量目标：满足设计与工程质量验收标准，确保市政优良工程。安全目标：严格按建设部颁发的建筑施工安全检查标准（JBJ59-99）进行管理，组织施工，杜绝一切大小安全事故。工期目标：采用分区平行流水交叉作业，网络优化组合，确保在8月31日前竣工。文明施工及环境保护目标：按省建委颁发的施工现场综合考评试行办法管理，争创文明施工现场。2、施工总体思路及工作面安排：因工程工期较紧，每工作面遵循“先下游后上游，先排水后道路，先主车道后混合车道”的施工原则。整体施工安排：施工顺序安排：临时便道清表清淤路基土石方填筑排水施工支排水管施工管线施工基层路面3、工程由公司总承
6、包，项目部具体实施。 4、施工准备（1）施工现场准备组织先遣人员进行项目部及工程处的驻地建设。布置好临时工棚作为设备、材料堆放场地。对照工程设计图纸进行水系调查，或发现设计遗漏或不合理的排水或灌溉用水处理方案，立即以文字报告形式向业主、监理和设计院汇报，并提出适当的处理办法或变更设计。搭设外电及布置供电线路。接入水源，布置供水线路。对现场的地质、地形进行调整核实。修通运输便道。混凝土搅拌站、料场的场地处理及设备安装。配备好计算机、复印机等办公设备。（2）施工技术准备校核测量仪器，对全线进行导线点、水准点进行复核并根据需要进行加密、放线复核纵、横面，计算土方量，根据实际情况进行土方调配。绘制与实
7、际情况相符的施工图，编制实施施工组织设计。对技术人员及操作工人进行岗前培训及技术交底。对借土区按规范要求进行取土样试验，测定其最大干容量，最佳含水量等。对所使用的砂、石进行试验。对水泥、钢材等原材料进行试验。对混凝土、砂浆配合比进行试配。（二）主要分部分项工程施工方法1、施工测量（1）技术标准测量技术标准严格按设计图纸和规范要求，确保排水及路面坡度。（2）技术措施根据指挥部提供的导线制点和高程控制点，在施工范围内建立一套导线控制网和高程控制网，并得到监理和指挥部复核认可，作为施工时依据。对经过复核认可的导线和高程控制点采用永久性保护措施，如用砼加固等，以保证其使用中的准确性。对导线点将桩寄出路
8、幅，在施工中，导线点毁坏后便于及时予以恢复。对使用的导线点和高程控制点每个月检核一次，防止由于其发生变化而引起的施工误差。施工前，对所使用的经纬线仪、水准仪、测距仪等进行检校，合格后方可投入使用。测量建立复核制度，避免错误。进场后在监理的陪同下对路基断面进行复测，并将测量详细资料及结果报业主及监理。进场后迅速砍伐各种树木并清走，为测量放线创造通视条件。2、清表及清淤施工前，先在路幅北向开挖一条宽1m、深1.5m的排水沟，将施工区雨水、地下水有组织排至-大道雨水交汇井内，东施工区雨水、地下水有组织排至K3+380处再修一段2.01.5的排水土渠排至农田排水系统，土渠坡度1%。路幅南侧待清表完后，
9、再行挖沟，排水方向与路幅北侧同，在K3+380处需设Dn1000的临时排水管涵，将南幅之水排向北幅，汇集后统一排出。清表：场内菜地及农田表层耕植土及苗木需首先清除，采用推土机、挖机辅以人工配合，清理掘除施工范围内的表土、草皮、树木、树根、建筑垃圾等不适材料。经勘探清表清淤土层厚度为1m左右，清表（淤）土方量较多，只能采取弃土方案，因工程在雨季施工，为确保清淤效果，防止施工中水土流失。派人工在低洼及清淤地段开挖满足排水需要和防止水土流失的盲沟（原路基无排水沟地段），清淤地段两侧挖1.0*1.0m的排水沟，中间挖20cm*20cm的网格状排水沟与两侧排水接通，开挖深度大于清淤深度20cm以上，并保
10、证其排水顺畅。对低洼、长期积水路段重新进行软基调查，了解软基的深度、范围、土质及周围的地质情况，同时进行地下水位的调查，了解水源。在软基现场调查的基础上，根据设计要求、现场调查、试验等，拟定软基处理施工方案与措施。根据处理方案，确定软基处理的施工机械设备以及材料等。严格按监理及业主指令深度进行，清淤干净彻底后，用压路机进行基底碾压，使其压实度大于93%，满足设计和规范要求，再报监理进行断面测量，确定清淤工程量。若出现软基，按设计或监理要求进行处理，如开挖换填、抛石等。清淤验收后迅速进行回填施工，回填用土采用渗水性较好的填料，同时路基两侧做好地下水渗透排水沟，防止地下水反渗入路基而造成碾压时的翻
11、浆现象产生。软基地段填筑时，分层及接茬宜做成错台形状，台宽不宜小于2m。压实完成后即进行压实质量的检验，测定压实，达到规范要求时，再进行下一层填料的回填施工。若不合格，则重新翻松再充分压实，在施工过程严格控制填料的含水量及地下水准的变化。3、道路路基工程路基填筑：路基是道路的主体和路面的基础，必须有足够的强度和整体稳定性，满足设计和使用要求。填土前，必须将原地面上的杂草、树根、农作物残根、腐植土、垃圾杂物全部清除，并将路基填筑范围内清理留下的坑、洞填平，用原地的土或砂性土回填，分层压实。选用稳定性较好并具有一定强度的土做填料，所用填土每5000m3作一次击实试验，以确定最大干密度和最佳含水量。
12、路基填筑之前对取土场的土质进行含水量测试，以保证施工时对压实度的控制。填筑时对已填路基进行碾压，雨后将路基上的浮土清除干净并压实后再进行施工。为保证有效路基内压实效果，按技术规范要求路基两侧填筑高度在30cm以上，并做到分层填筑分层压实，分层松铺厚度小于30cm，尽量做到全幅全宽填筑。填土过程中，应由路中向路边进行，可分段分层填筑，先填低洼地段，再填一般地段，严禁边坡填筑不到位，进行补宽贴坡。填方区厚度在0-80cm范围内要求大于95%，80cm以下均应达到93%，挖方区及零填方区0-30cm范围内达95%。当地面横坡不陡于1：10时，可直接填筑路堤；在稳定的斜坡上，横坡在1：10-1：5时，
13、将原地表土翻松，进行填筑；当地面横坡陡于1：5时，将原地面挖成宽度不小于1m的台阶，台阶顶面作成2%至4%的内倾斜坡，再进行路堤填筑。道路外边坡度按现有地形，填方边坡1：1.5，路基在4m以下采用1：1.75，切方边坡1：1。切方高度大于8M时，在8M处设1M的碎落台，再按1：1放坡。填方区每层填料铺设的宽度，超出每层路堤的设计宽度，以保证完工后的路堤边缘有足够的压实度。为保证路基面不积水，施工时路基横坡大于4%和适当的纵坡，两标段之间的路基填筑施工尽量做到同步施工，施工保证每层交替搭接10cm以上，若不能同时施工，超出交界线20m以上,采取分层搭接或阶梯接法,并保证填筑质量。、路基填切交界处
14、的处理办法按台阶60*100cm，每层填筑交错搭接2m以上。 路基填筑施工工艺框图2m以下进行换填；2m-3.5m抛片石或级配砂砾石回填处理；3.5m以上采用桩基（木桩、板桩）进行处理。压实：路基压实是保证路基质量的重要环节，是提高填料的密实度、减少空隙率、增强填料颗粒之间的接触面、增大凝聚力、提高内磨擦阻力、减少形变的重要保证。路基压实时除对填料选用、含水量进行控制外，压实机具的选用及施工工艺是其最关键的环节。项目部将配合2-3台60T的振动压路机，压实时采用路基两侧向中央进行，压轮重叠0.4-0.5m，并全宽碾压，防止路基产生不均匀沉陷而造成路基纵向裂缝。每压实一层报项目部和监理进行压实度
15、检测，被认为合格后方可下一层填筑，否则查明原因进行补压或相应处理，如土质含水量过高，可采用翻晒后平整压实。压实度检测频率为每2000m2检测8点，不足2000m2时必须检测2点以上，必要时根据需要增加检测点，或进行触探试验、弯沉值试验。路基开挖：在路基开挖前做好场地清理及排水工作，并做好测量放样工作，在开挖坡顶处有明显标志。取土沿其工作面有计划地均匀进行，不得局部地度取土而造成坑洼积水，同一个工作面宜采用多机联合作业方法。开挖时不论工程量及开挖深度大小，均自上而下进行，避免超挖或乱挖，开挖段根据排水需要挖好截水沟，根据土质情况做好防渗处理。高切方段要及时做好边坡修整工作，并防止边坡塌方现象发生。对房屋拆迁渣土尽可能利用，比较好的砖渣，砼渣可用于铺筑施工临时便道，处理淤泥软土地段。地上、地下附属物如石头、杂物等能利用的就近堆放，不能利用的运至弃土场。路基整修和边坡整形：路基表面的整修采用机械配合人工切土或补土，并配合压实机压实，避免有松散、软弹、翻浆及表面不平整现象。整修边坡时路堑土质边坡按设计要求坡度，自上而下进行边坡修整，不得在边坡上贴补。边坡需要加固地段，预留加固位置和厚度，使其完工后的坡面与设计边坡一致。当路堑边坡受雨水冲刷形成小沟时，将原边坡
