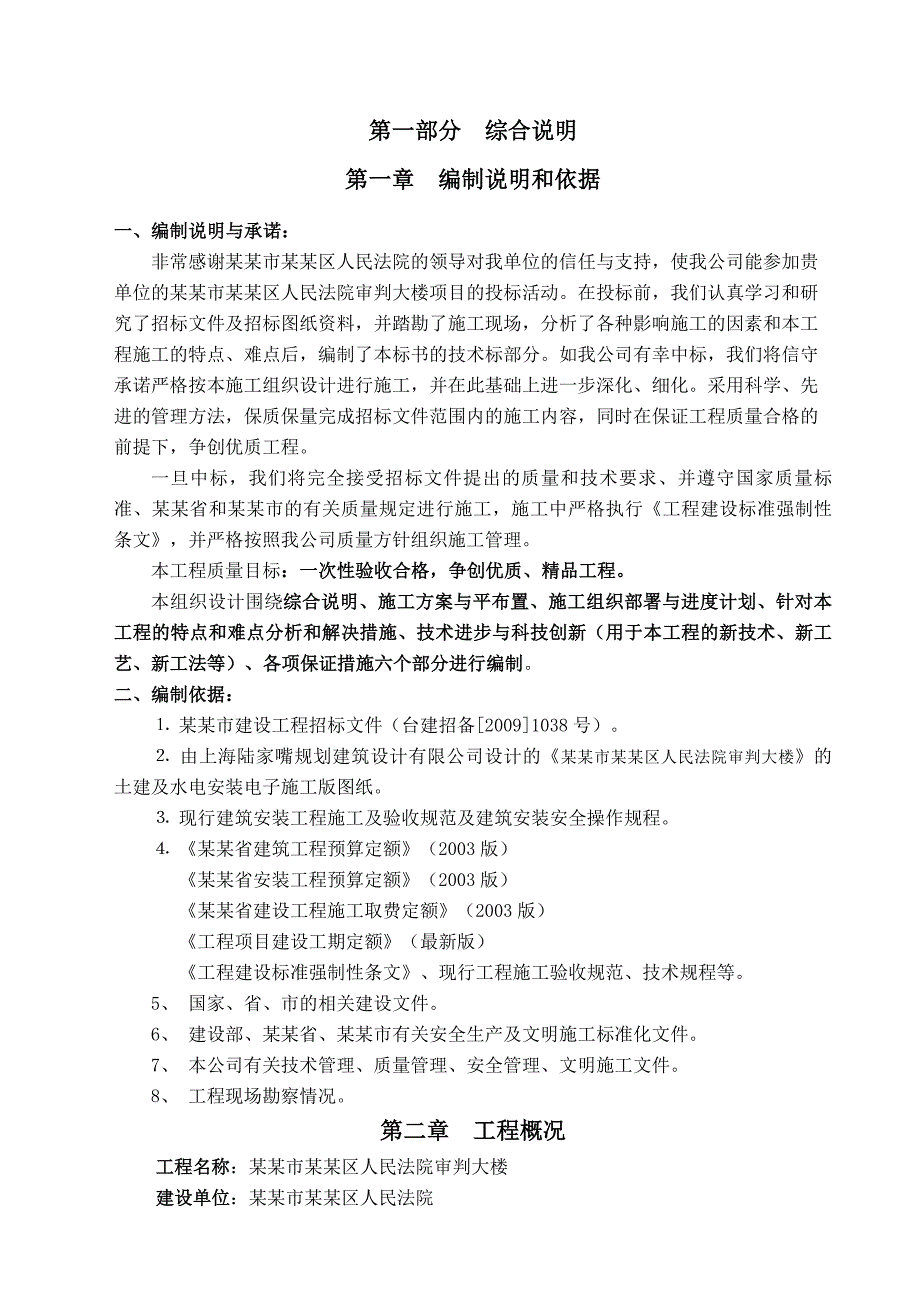

1、第一部分 综合说明第一章编制说明和依据一、编制说明与承诺： 非常感谢某某市某某区人民法院的领导对我单位的信任与支持，使我公司能参加贵单位的某某市某某区人民法院审判大楼项目的投标活动。在投标前，我们认真学习和研究了招标文件及招标图纸资料，并踏勘了施工现场，分析了各种影响施工的因素和本工程施工的特点、难点后，编制了本标书的技术标部分。如我公司有幸中标，我们将信守承诺严格按本施工组织设计进行施工，并在此基础上进一步深化、细化。采用科学、先进的管理方法，保质保量完成招标文件范围内的施工内容，同时在保证工程质量合格的前提下，争创优质工程。一旦中标，我们将完全接受招标文件提出的质量和技术要求、并遵守国家质
2、量标准、某某省和某某市的有关质量规定进行施工，施工中严格执行工程建设标准强制性条文，并严格按照我公司质量方针组织施工管理。本工程质量目标：一次性验收合格，争创优质、精品工程。本组织设计围绕综合说明、施工方案与平布置、施工组织部署与进度计划、针对本工程的特点和难点分析和解决措施、技术进步与科技创新（用于本工程的新技术、新工艺、新工法等）、各项保证措施六个部分进行编制。二、编制依据： 某某市建设工程招标文件（台建招备20091038号）。 由上海陆家嘴规划建筑设计有限公司设计的某某市某某区人民法院审判大楼的土建及水电安装电子施工版图纸。 现行建筑安装工程施工及验收规范及建筑安装安全操作规程。 某某

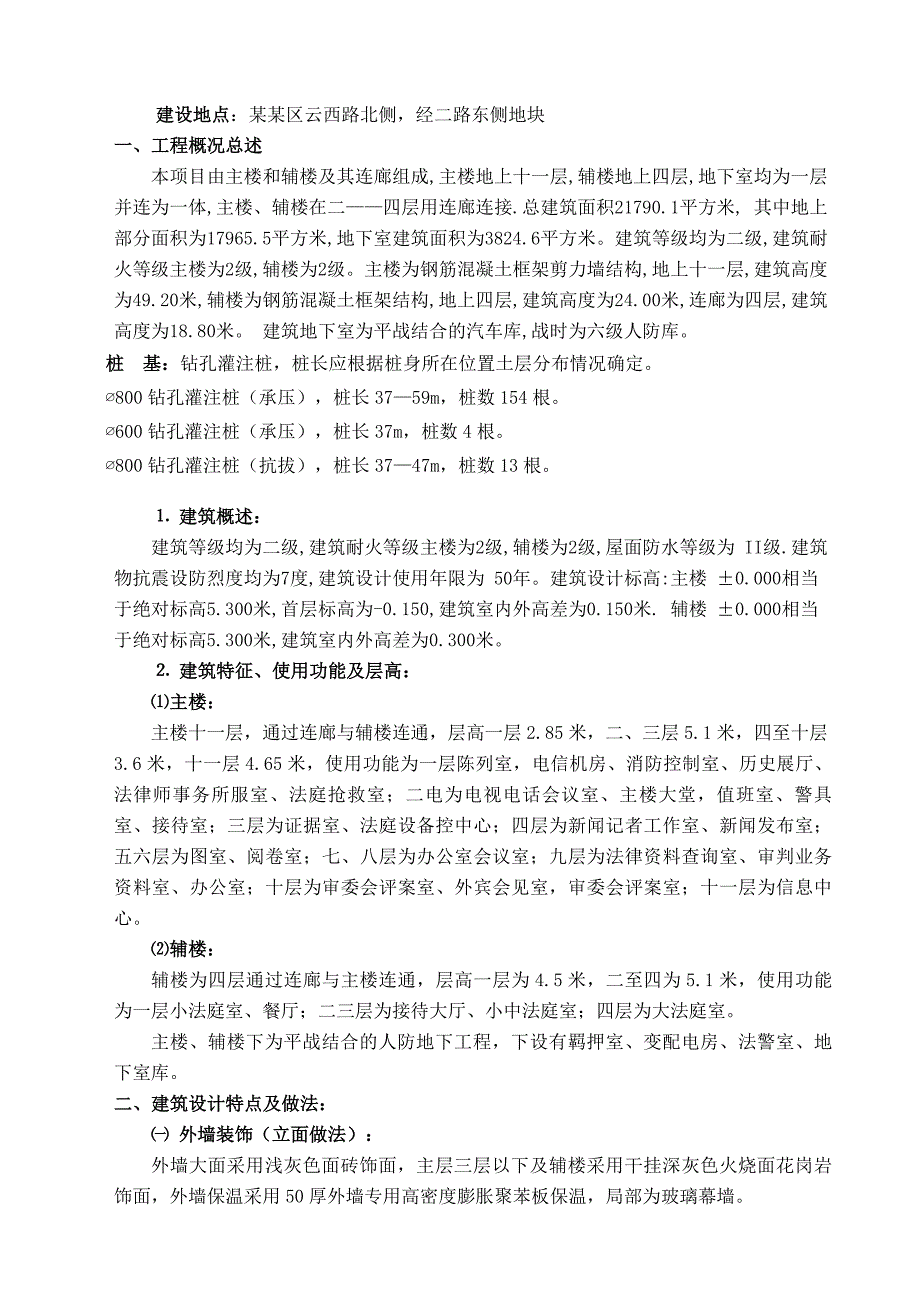

3、省建筑工程预算定额（2003版）某某省安装工程预算定额（2003版）某某省建设工程施工取费定额（2003版）工程项目建设工期定额（最新版）工程建设标准强制性条文、现行工程施工验收规范、技术规程等。5、 国家、省、市的相关建设文件。6、 建设部、某某省、某某市有关安全生产及文明施工标准化文件。7、 本公司有关技术管理、质量管理、安全管理、文明施工文件。8、 工程现场勘察情况。第二章工程概况工程名称：某某市某某区人民法院审判大楼建设单位：某某市某某区人民法院建设地点：某某区云西路北侧，经二路东侧地块一、工程概况总述本项目由主楼和辅楼及其连廊组成,主楼地上十一层,辅楼地上四层,地下室均为一层并连为一
4、体,主楼、辅楼在二四层用连廊连接.总建筑面积21790.1平方米, 其中地上部分面积为17965.5平方米,地下室建筑面积为3824.6平方米。建筑等级均为二级,建筑耐火等级主楼为2级,辅楼为2级。主楼为钢筋混凝土框架剪力墙结构,地上十一层,建筑高度为49.20米,辅楼为钢筋混凝土框架结构,地上四层,建筑高度为24.00米,连廊为四层,建筑高度为18.80米。 建筑地下室为平战结合的汽车库,战时为六级人防库。桩 基：钻孔灌注桩，桩长应根据桩身所在位置土层分布情况确定。800钻孔灌注桩（承压），桩长3759m，桩数154根。600钻孔灌注桩（承压），桩长37m，桩数4根。800钻孔灌注桩（抗拔）
5、，桩长3747m，桩数13根。 建筑概述：建筑等级均为二级,建筑耐火等级主楼为2级,辅楼为2级,屋面防水等级为 II级.建筑物抗震设防烈度均为7度,建筑设计使用年限为 50年。建筑设计标高:主楼 0.000相当于绝对标高5.300米,首层标高为-0.150,建筑室内外高差为0.150米. 辅楼 0.000相当于绝对标高5.300米,建筑室内外高差为0.300米。 建筑特征、使用功能及层高：主楼：主楼十一层，通过连廊与辅楼连通，层高一层2.85米，二、三层5.1米，四至十层3.6米，十一层4.65米，使用功能为一层陈列室，电信机房、消防控制室、历史展厅、法律师事务所服室、法庭抢救室；二电为电视电
6、话会议室、主楼大堂，值班室、警具室、接待室；三层为证据室、法庭设备控中心；四层为新闻记者工作室、新闻发布室；五六层为图室、阅卷室；七、八层为办公室会议室；九层为法律资料查询室、审判业务资料室、办公室；十层为审委会评案室、外宾会见室，审委会评案室；十一层为信息中心。辅楼：辅楼为四层通过连廊与主楼连通，层高一层为4.5米，二至四为5.1米，使用功能为一层小法庭室、餐厅；二三层为接待大厅、小中法庭室；四层为大法庭室。主楼、辅楼下为平战结合的人防地下工程，下设有羁押室、变配电房、法警室、地下室库。二、建筑设计特点及做法： 外墙装饰（立面做法）：外墙大面采用浅灰色面砖饰面，主层三层以下及辅楼采用干挂深灰

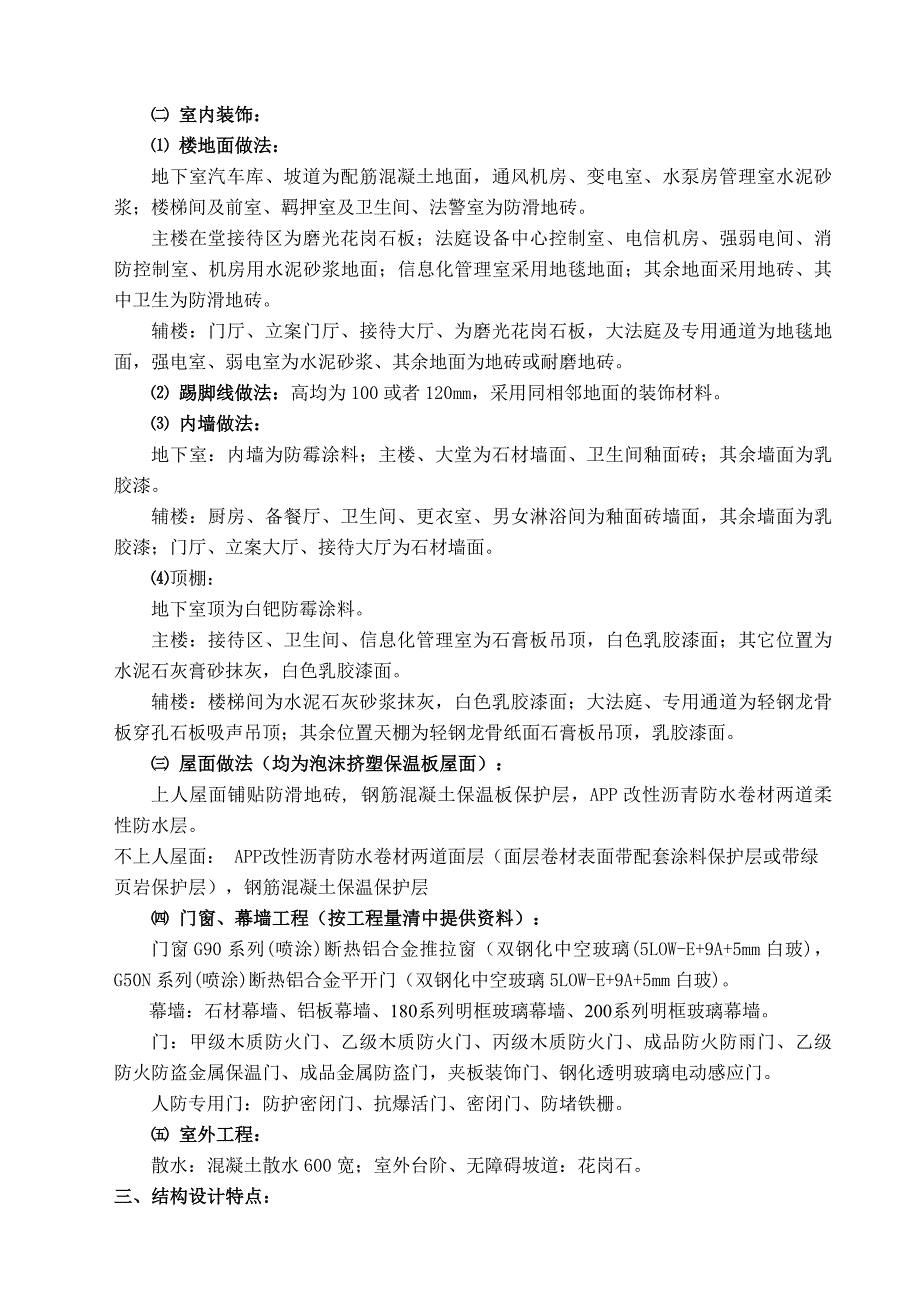

7、色火烧面花岗岩饰面，外墙保温采用50厚外墙专用高密度膨胀聚苯板保温，局部为玻璃幕墙。 室内装饰： 楼地面做法：地下室汽车库、坡道为配筋混凝土地面，通风机房、变电室、水泵房管理室水泥砂浆；楼梯间及前室、羁押室及卫生间、法警室为防滑地砖。主楼在堂接待区为磨光花岗石板；法庭设备中心控制室、电信机房、强弱电间、消防控制室、机房用水泥砂浆地面；信息化管理室采用地毯地面；其余地面采用地砖、其中卫生为防滑地砖。辅楼：门厅、立案门厅、接待大厅、为磨光花岗石板，大法庭及专用通道为地毯地面，强电室、弱电室为水泥砂浆、其余地面为地砖或耐磨地砖。 踢脚线做法：高均为100或者120mm，采用同相邻地面的装饰材料。 内
8、墙做法：地下室：内墙为防霉涂料；主楼、大堂为石材墙面、卫生间釉面砖；其余墙面为乳胶漆。辅楼：厨房、备餐厅、卫生间、更衣室、男女淋浴间为釉面砖墙面，其余墙面为乳胶漆；门厅、立案大厅、接待大厅为石材墙面。顶棚：地下室顶为白钯防霉涂料。主楼：接待区、卫生间、信息化管理室为石膏板吊顶，白色乳胶漆面；其它位置为水泥石灰膏砂抹灰，白色乳胶漆面。辅楼：楼梯间为水泥石灰砂浆抹灰，白色乳胶漆面；大法庭、专用通道为轻钢龙骨板穿孔石板吸声吊顶；其余位置天棚为轻钢龙骨纸面石膏板吊顶，乳胶漆面。 屋面做法（均为泡沫挤塑保温板屋面）：上人屋面铺贴防滑地砖, 钢筋混凝土保温板保护层，APP改性沥青防水卷材两道柔性防水层。不
9、上人屋面： APP改性沥青防水卷材两道面层（面层卷材表面带配套涂料保护层或带绿页岩保护层），钢筋混凝土保温保护层 门窗、幕墙工程（按工程量清中提供资料）：门窗G90系列(喷涂)断热铝合金推拉窗（双钢化中空玻璃(5LOW-E+9A+5mm白玻)，G50N系列(喷涂)断热铝合金平开门（双钢化中空玻璃5LOW-E+9A+5mm白玻)。 幕墙：石材幕墙、铝板幕墙、180系列明框玻璃幕墙、200系列明框玻璃幕墙。门：甲级木质防火门、乙级木质防火门、丙级木质防火门、成品防火防雨门、乙级防火防盗金属保温门、成品金属防盗门，夹板装饰门、钢化透明玻璃电动感应门。人防专用门：防护密闭门、抗爆活门、密闭门、防堵铁栅
10、。 室外工程：散水：混凝土散水600宽；室外台阶、无障碍坡道：花岗石。 三、结构设计特点：本项目为框架、剪力墙结构； 桩基础：采用钻孔灌注桩，600、800，为端桩承载，以-2岩层作为桩端持力层。桩入持力层深度为1米。 基础结构：基础承台一般为单桩或两桩、三桩、四桩承台，承台高1400；基础梁为400800、6001000mm。 上部结构：框架柱截面尺寸一般为300300900mm900mm；楼板厚度110-140mm；框架梁截面尺寸：框架梁一般为2504004001200； 砼强度等级：桩身砼：钻孔灌注桩混凝土强度等级均采用C30（水下混凝土）；基础梁、承台、筏板下垫层: C15；基础梁、挡
11、土墙： C40；基础承台： C40；构造柱、过梁： C20；辅楼：梁、柱、板：一四层上部顶（C35）,四层上部顶以上(C40)；主楼：梁、柱、板：一三层顶（C40）,三层顶七层顶(C35)，七层顶以上(C30)；地下室：C40。 砌体：墙体: 0.000m以上外墙采用B5.0加气混凝土砌块砌筑， DM5.0专用砂浆砌筑，砌块密度等级为B5.0。内隔墙采用 MU10 加气混凝土砌块， DM7.5 砌块专用砂浆砌筑。 墙身防潮：在0.000以下60处，做20厚1:2防水水泥砂浆。 后浇带：设于是2-F轴偏西2800mm，800宽后浇带。四、给排水工程1、本工程的给排水部分主要包括如下：室内污,废水
12、合流,室外雨,污水分流.污水排入市政污水管网；生活给水采用水箱-水泵-屋顶水箱联合供水,水箱-水泵设于地下室生活泵房内。生活-消防水箱设于屋顶,供应五层及以上生活用水.地下室,一四层由市政自来水直供。2、生活给水管：生活给水干管采用镀锌钢管内衬PE管材与管件,管道之间采用丝扣连接；支管采用PPR管，热熔连接。热水管采用薄壁铜管及管件，承插焊连接或法兰连接,暗敷在墙内的热水管采用包塑铜管.3、排水管道：排水管均采用硬聚氯乙烯管,粘接。屋面雨水内排水管采用承压UPVC管，粘接。4、 消防管道：室内消火栓给水管采用热镀锌钢管。当消防给水管管径大于或等于100mm时,管道采用卡箍（沟槽式）管接头连接，
13、当消防给水管管径小于100mm时,管道采用丝扣连接。室外埋地消防给水管采用铸铁给水管，橡胶密封圈接口，管内壁搪水泥防腐。5、暧通安装：五、电气安装（不含弱电）工程1、进户电缆采用WDZBN-YJY-10KV-3X70电力电缆, 由两个不同中心变电站各引一路10KV电源,引至本建筑地下一层变电所。两路电源互为备用。本项目低压电缆均采用无卤低烟交联阻燃型WDZB-YJY-1KV或低压电线均采用无卤低烟聚氯乙烯绝缘阻燃型WDZB-BYJ-750V铜芯线沿电缆桥架或线管敷设。消防用电的配电线路采用无卤低烟交联阻燃耐火型WDZBN-YJY-1KV或无卤低烟聚氯乙烯绝缘阻燃耐火型WDZBN-BYJ-750
14、V铜芯线沿电缆桥架或线管敷设。2、本建筑防按二类防雷建筑物设防。为防直击雷，在屋顶女儿墙及其它凸出部位设置避雷带，屋面设置不大于10mX10m或12mX8m避雷网，屋面上金属构架与避雷带采用40X4热镀锌扁钢可靠焊接作为接闪器。利用柱内2根主钢筋(16)作为防雷引下线,上端与接闪器可靠焊接.接地体利用建筑物基础桩基及承台内主钢筋;高出屋面的非金属突出物体,应在其上部增加避雷带,高出屋面的金属物体须与接闪器可靠焊接.从首层起每层利用防雷引下线的主筋,圈梁主钢筋或楼板钢筋网做均压环,并将门窗,栏杆,玻璃幕墙等金属物与均压环可靠连接，利用采用TN -S系统.要求接地电阻不大于1欧姆。六、主要工程量及
15、主要材料用量：工程量及主要材料用量详工程预算书。第三章 施工条件一、气象状况 本项目业主要求工期600天，计划于2009年12初， 2011年7月初竣工。施工过程要经历二个冬、春夏季高温和二个台风雨季、二个春节长假。按常年情况，夏季最高温度38，冬季最低温度为-3。二、施工条件本工程施工场地较狭窄，具相临的西侧为同期建设的同类建筑，场地周边的临时保护需更加重要，现施工现场三通一平已基本完成。施工临时用电从星明路引入，临时用水从场地的西南角接入。目前场待处理水塘一口，其余场地基本平整，在施工准备阶段需对整个施工场地硬化，施工场地实行动管理，每个施工阶段实现独立封闭式施工。第四章 施工总体指导思想及目标一、施工指导思想:根据本工程的特点，我公司已经充分准备人、材、物、技。一旦中标，项目管理人员即刻进场，做好施工前的准备工作，组织精干的技术管理人员组成项目经理部，公司给予项目部在技术、资金、材料准备等提供有力的后盾。对工程进行动态控制，标化管理。对整个工程的质量、文明施工方面采用先进的技术进行施工，并对重点部位实行重点管理、重点保证，并切实做好工程施工的管理，指导及保证工作。二、总体目标 质量目标：一次性验收合格，争创优质工程。 工期目标
