《施工组织设计59.doc》由会员分享，可在线阅读，更多相关《施工组织设计59.doc（68页珍藏版）》请在第壹文秘上搜索。
1、目录第一章编制依据第二章工程概况及施工特点2.1工程概况2.2工程施工特点第三章施工部署3.1施工总体目标3.2施工组织机构3.3施工总体安排3.4施工准备3.5施工总平面布置图及临时设施布置第四章主要工程项目的施工方案4.1工程的施工段划分4.2工程的主要施工程序4.3主要分部、分项工程施工方法及施工技术措施4.4特殊部位处理 4.5项目成品保护制度 4.6新型建筑防水和塑料管应用技术第五章质量目标及质量保证措施5.1质量目标5.2工程质量保证体系5.3质量保证措施第六章.保证安全生产、文明施工措施6.1安全生产目标及保证措施6.2文明施工目标及保证措施第七章施工进度计划7.2.1总体时间安

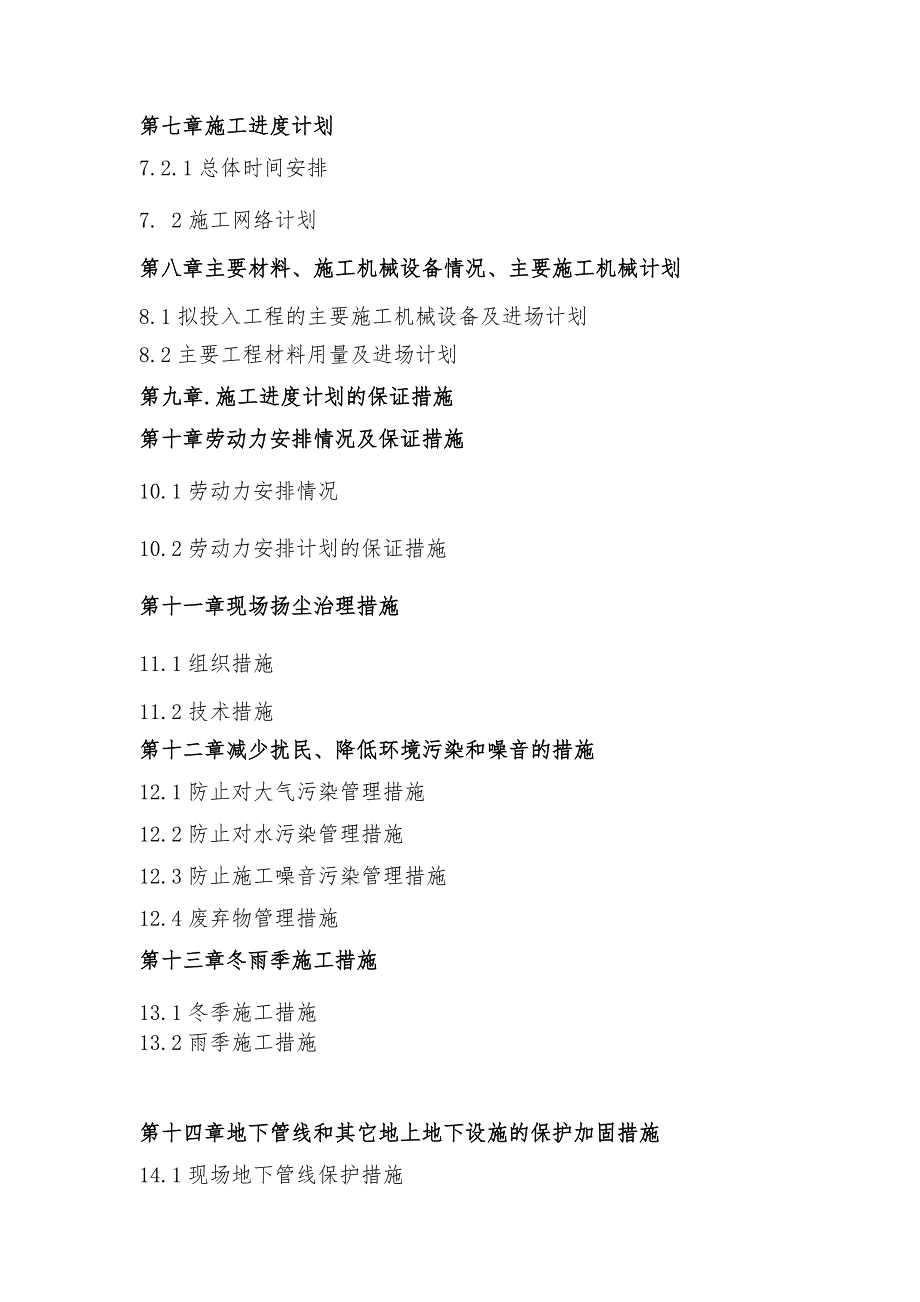

2、排7. 2施工网络计划第八章主要材料、施工机械设备情况、主要施工机械计划8.1拟投入工程的主要施工机械设备及进场计划8.2主要工程材料用量及进场计划第九章.施工进度计划的保证措施第十章劳动力安排情况及保证措施10.1劳动力安排情况10.2劳动力安排计划的保证措施第十一章现场扬尘治理措施11.1组织措施11.2技术措施第十二章减少扰民、降低环境污染和噪音的措施12.1防止对大气污染管理措施12.2防止对水污染管理措施12.3防止施工噪音污染管理措施12.4废弃物管理措施第十三章冬雨季施工措施13.1冬季施工措施13.2雨季施工措施第十四章地下管线和其它地上地下设施的保护加固措施14.1现场地下管

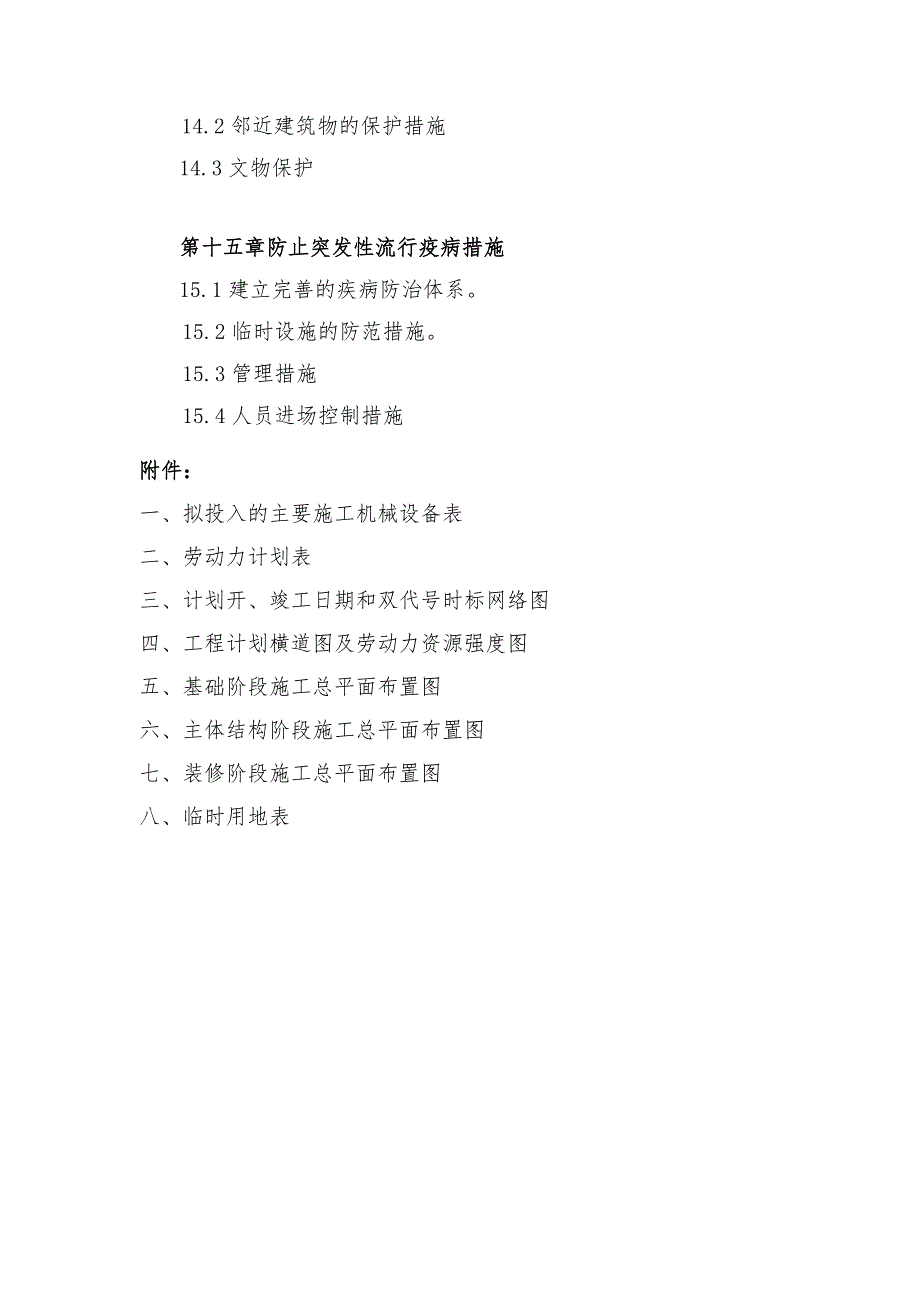

3、线保护措施14.2邻近建筑物的保护措施14.3文物保护第十五章防止突发性流行疫病措施15.1建立完善的疾病防治体系。15.2临时设施的防范措施。15.3管理措施15.4人员进场控制措施附件：一、拟投入的主要施工机械设备表二、劳动力计划表三、计划开、竣工日期和双代号时标网络图四、工程计划横道图及劳动力资源强度图五、基础阶段施工总平面布置图六、主体结构阶段施工总平面布置图七、装修阶段施工总平面布置图八、临时用地表第一章 编制依据1建筑设计防火规范（GBJ1687）;(2001年版)2民用建筑设计通则GBJ3787；3住宅设计规范GB500961999；（2003年版）4民用建筑节能设计标准GBJ2
4、6P5；5有关法规、规程、标准及相关资料；6初设批文，任务书。7建筑结构可靠度设计统一标准（GB500682001）；8建筑结构荷载规范（GB500092001）；9建筑地基基础设计规范（GB500072002）；10混凝土结构设计规范（GB500102002）；11岩土工程勘察报告12建筑抗震设计规范（GB500112001）；13砌体结构设计规范（GB500112001）；14建筑物防雷设施安装99D5011；15.等电位联结安装02D5012；16利用建筑物金属体做防雷及接地装置安装03D5013；17接地装置安装03D5014；18.住宅小区建筑电气设计与施工03D603；19及本地区
5、电力部门有关规定施工；20民用建筑电气设计规范JGJ/T1692；21住宅设计规范GB500961999；22建筑物防雷设计规范GB94；23建筑图纸及相关专业设备图纸。第二章 工程概况及施工特点2.1工程概况2.1.1工程建设概况工程名称：文苑组团4#住宅楼建设单位：滴道区房地产开发公司设计单位：鸡西市巨业建设工程设计有限公司监理单位：鸡西市监理单位开竣工日期：2006 年 4月1日至2006年11月16日2.1.2工程施工概况2.1.2.1设计特点.工程为滴道区房地产开发公司开发的文苑组团4#住宅楼，工程等级二级，占地面积为：939.50平方米，总建筑面积为：6978.5平方米，设计使用年
6、限50年，建筑层数六层，建筑层高：地下一层高3.3米，住宅层高2.8米。建筑总高度18.900米，结构形式为砖混结构，建筑耐火等级二级，屋面防水等级二级，抗震设防烈度六度。0.000所对应的绝对标高为213.900米。.基础设计1.基础底面作用在粉土层上（4层），地基承载力fak=250kpa;2.基础施工前应首先进行现场调查，开挖后，遇特殊地质情况，须通知地质部门、设计部门解决，经验槽后达到要求方可施工；3.独立基础采用C30混凝土，HPB235,HPB335钢筋；4.条基采用MU30毛石。M7.5水泥砂浆砌筑；5.室外地坪下砖砌体两侧采用20厚1：2.5防水水泥砂浆抹面防水；6.基础施工时
7、应及时回填夯实，回填土回填夯实系数0.95。. 主体设计1.墙体材料a.0.000下地下室墙采用MU10红砖，M7.5混合砂浆砌筑；b.一、二层墙采用MU10红砖，M10混合砂浆砌筑；c.三、四层墙采用MU10红砖，M7.5混合砂浆砌筑；d.五、六层墙采用MU10红砖，M5.0混合砂浆砌筑；e.本建筑为底框结构，一层所有墙体为填充墙；f.底部抗震墙为混凝土抗震墙，一六层为砌体抗震墙。2.柱与墙交接处沿柱高每隔500高设26拉接筋 ，钢筋伸入墙内1000.3.室外挑檐不大于12米设10毫米伸缩缝，采用沥青麻丝填塞，两端用油膏嵌实。4.集中表箱、消火栓加一道四级荷载过梁。5.过梁选用LG325,过
8、梁遇混凝土构造柱时与柱一起浇注，另加212钢筋。6.圈梁层层设，圈梁位于板下，附加圈梁按规范设置。7.钢筋的接头形式、要求、纵向钢筋的搭接长度及锚固长度、及混凝土保护层厚度见图纸。2.1.2建设地点特征2.1.2.1本工程位于鸡西市鸡冠区南岗委地界；2.1.2.2地层情况：1.杂填土2.粉质黏土3.红黏土4.粉土5.残积土；2.1.2.3本工程基础位于粉土（4层）中，场地西高东低；2.1.2.4地质报告提供勘察范围内多数钻孔无地下水，少数钻孔地下水为上、下水道渗漏。基础开挖后根据现场情况如果存在地下水现场做降水处理；2.1.2.5本场地未发现不良地质现象，场地整体稳定性好，没有砂土震动液化现象
9、。2.1.2.6本地区基础冻深1.8米，冻涨性为弱冻涨；2.1.2.7地质基础的设计等级为丙级；2.1.2.8本工程设计荷载：楼面允许使用荷载为2.0KN/M2 雪荷载0.65 KN/M2 风荷载0.55KN/M22.1.3施工条件本工程施工现场所在位置四周道路顺通，便于施工运输车辆通行。施工现场地势较平坦，基本平整无障碍物。水源及电源均由建设单位安排引入接至施工现场，可以满足施工用水、用电的要求。钢筋加工除控制墙体钢筋保护层、间距用的梯子铁联系厂家加工外，其余全部在现场进行。本工程的构件加工主要包括如下几项：地上结构墙体大模板、人防门、陶粒混凝土隔墙板、烟道、屋顶金属架构等。其中，墙体大模板
10、分包给专业模板制作公司加工；人防门由鸡西市统一指定的生产厂家加工；陶粒混凝土隔墙板、烟道、屋顶金属架构等均分包给相应专业厂家加工。门窗、木作加工按设计要求，外窗及阳台门采用塑钢门窗，该部分的制作与安装分包给专业厂家；户门选用钢制四防门，由厂家订货；楼内防火门选用鸡西市消防局指定厂家的产品。材料供应大宗材料如钢筋、水泥、砂、石等由我项目承包管理公司统一采购，低值易耗品由项目自行采购。料场安排，料场具体摆放参建施工现场平面布置图。2.2工程施工特点2.2.1工期紧、任务重，对施工质量、进度要求较高。2.2.2本工程主楼部分的地下室采用框架结构，对钢筋需求量大，加工量大，地下室板厚2米，钢筋的绑轧、
11、混凝土的浇筑、降温、抗裂措施，地下室后浇带较多，二次浇筑时间长，如何做好后浇带的施工处理保护，作好地下室防水，是该工程的重点和难点。2.2.3场区配套设施与建筑物同步进行，施工场地相互穿插，需合理安排好各施工现场各专业的配合，以及交通道路、临时设施的设置等工作。2.2.4砖混结构施工，劳动力需求量较大，主要是砌筑、抹灰、模板、油漆等工程，需用量很大。2.2.5建筑材料普通，施工工艺简单，但做精做细困难。第三章 施工部署3.1施工总体目标3.1.1质量目标：工程质量达到国家现行建筑工程施工质量验收规范（GB50300-2001）要求的合格标准，并一次验收合格。争创“安济杯”（省优工程）。3.1.
12、2安全目标：杜绝重大伤亡事故。一般事故发生频率6以下。3.1.3工期目标：本工程计划2006年4月1日开工，2006年11月16日竣工。施工日历天数215天。3.1.4文明施工及环保目标达到某省省级文明工地标准噪声排放达标，符合GB12523-1990标准现场控制扬尘，道路硬化，易扬尘的粉状物料库存或覆盖避免运输污染建筑垃圾分类管理杜绝火灾、爆炸事故发生。3.2施工组织机构为确保该项目优质高效地完成，该工程列为我公司的重点工程，并实行项目法施工，抽调技术精、组织能力强的人员组成项目经理部，建立完善的项目施工生产、技术、质量、安全保证体系。现场施工组织机构分为两个层次：项目部和施工作业层。项目部
13、由项目经理、项目副经理、技术负责人、技术管理科、质量管理科、材料设备科、生产调度科、安全环保科、合同预算科、财务科和试验室组成。项目部全面负责对甲方的合同履约。负责工程的经济管理，包括：合同、预决算、财务和物资管理；负责工程的施工管理，包括：劳力、施工机具、工程材料、施工技术、施工平面布置和施工进度计划的管理、平衡、调度；负责工程质量、安全、文明施工情况的监督、检查和奖罚；负责统一协调与甲方、监理和有关各方的关系。施工作业层负责具体施工。具体详见施工组织机构图。 项目管理组织机构设置图 3.3施工总体安排该住宅楼工程施工内容较多、工程量较大，需要投入大量的劳力和施工机械，另外各专业交叉施工，需
14、做好配合与协调工作，且对劳动力的素质和施工机械的性能要求高，对施工单位的施工综合管理水平和施工经历要求高。因此必须科学组织周密计划，合理安排。在总体施工计划安排上，既要突出重点施工项目，又要做好重点施工项目和其它施工项目的衔接和协调配合工作。根据本工程特点，在施工总体安排方面，采取施工段间等节拍小流水的方式组织施工，既保证工期，又作到均衡施工。混凝土采用商品混凝土。钢筋场外集中加工，现场设集中的钢筋存放场地。砂浆搅拌和周转工具在施工现场设置，备好模板周转使用。混凝土采用泵送，基础施工阶段：采用27.5m臂长汽车泵输送混凝土；主体施工阶段，采用两台混凝土输送泵（一用一备），混凝土场内运输采用混凝土搅拌输送车；钢筋、模板等物料垂直、水平运输采用塔吊，设1台塔吊。设1台双笼施工电梯和2台物料提升机负责砂浆、砌块等材料的垂直运输。整个工程按照时间顺序总体分为：施工准备、土方工程、基础施工、主体施工、配合安装、装修施工、清理、竣工验收等阶段。3.4施工准备3.4.1现场准备进场后，首先接受业主提供的场地红线桩及标准水准、坐标点，针对该施工现场的地理位置，建立施工现场平面控制网。按照施工平面布置图和招标文件的要求，作好临时排水设施，作好临时用水、临时用电和消防设施。砂浆搅拌的砂
