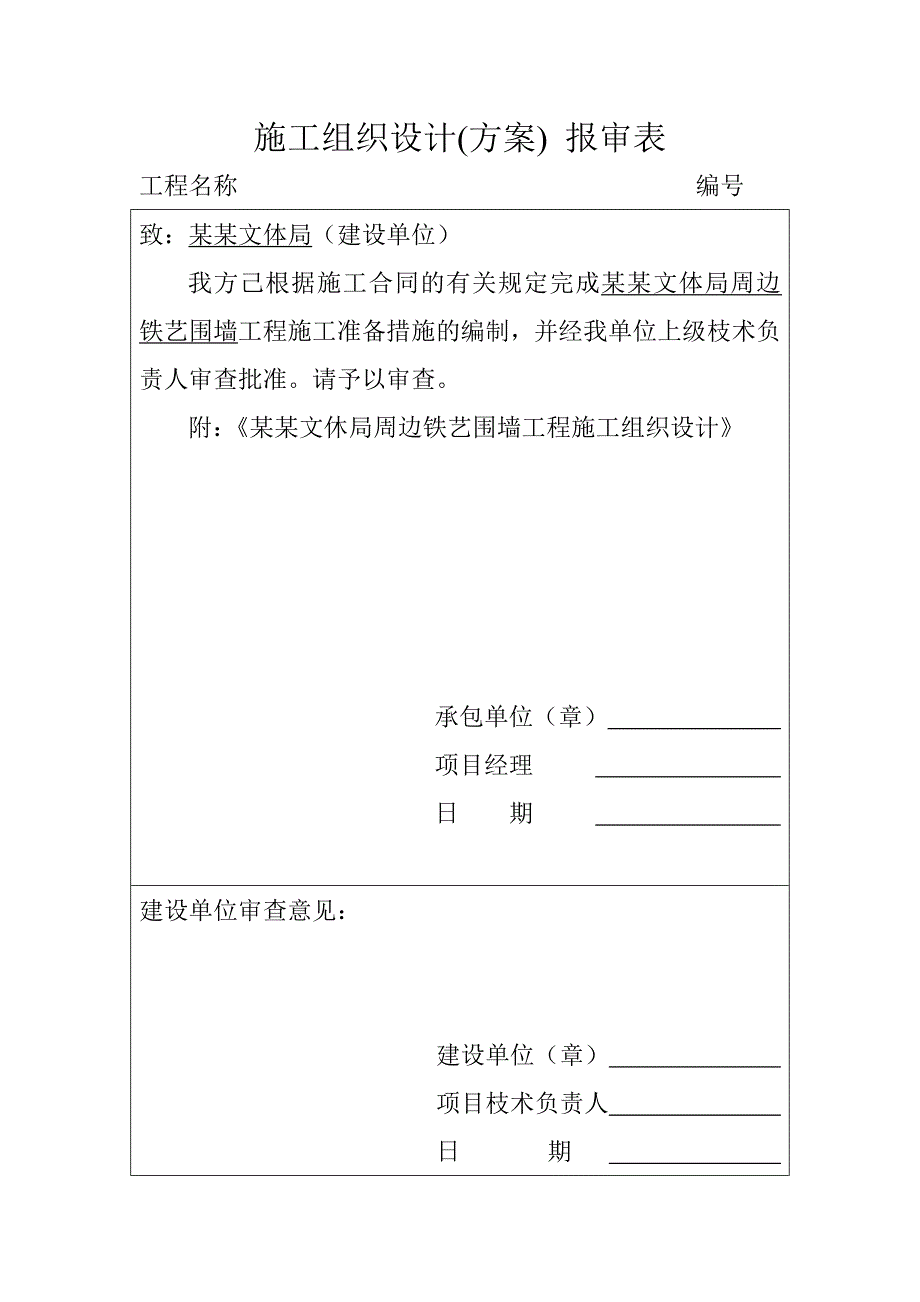

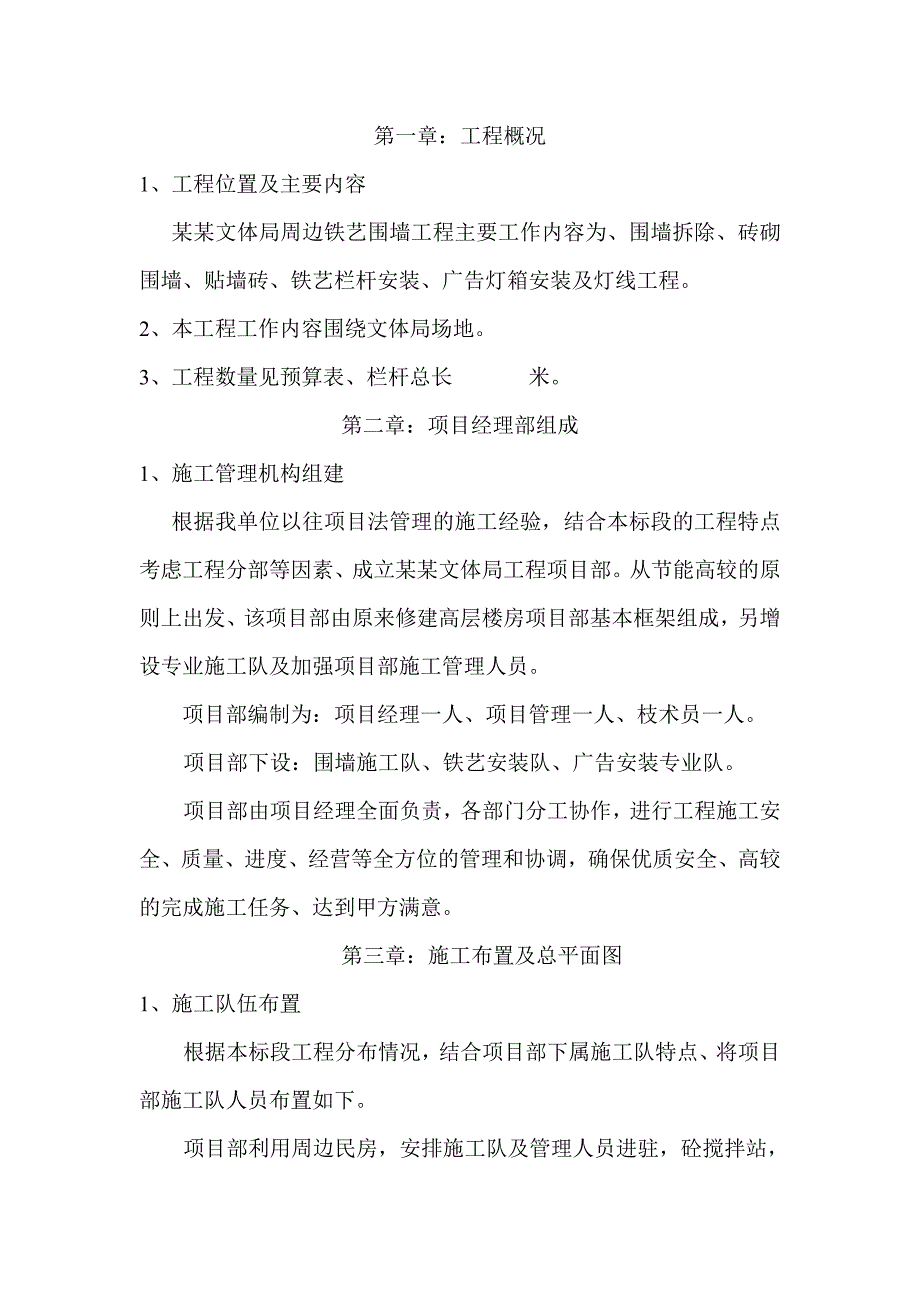

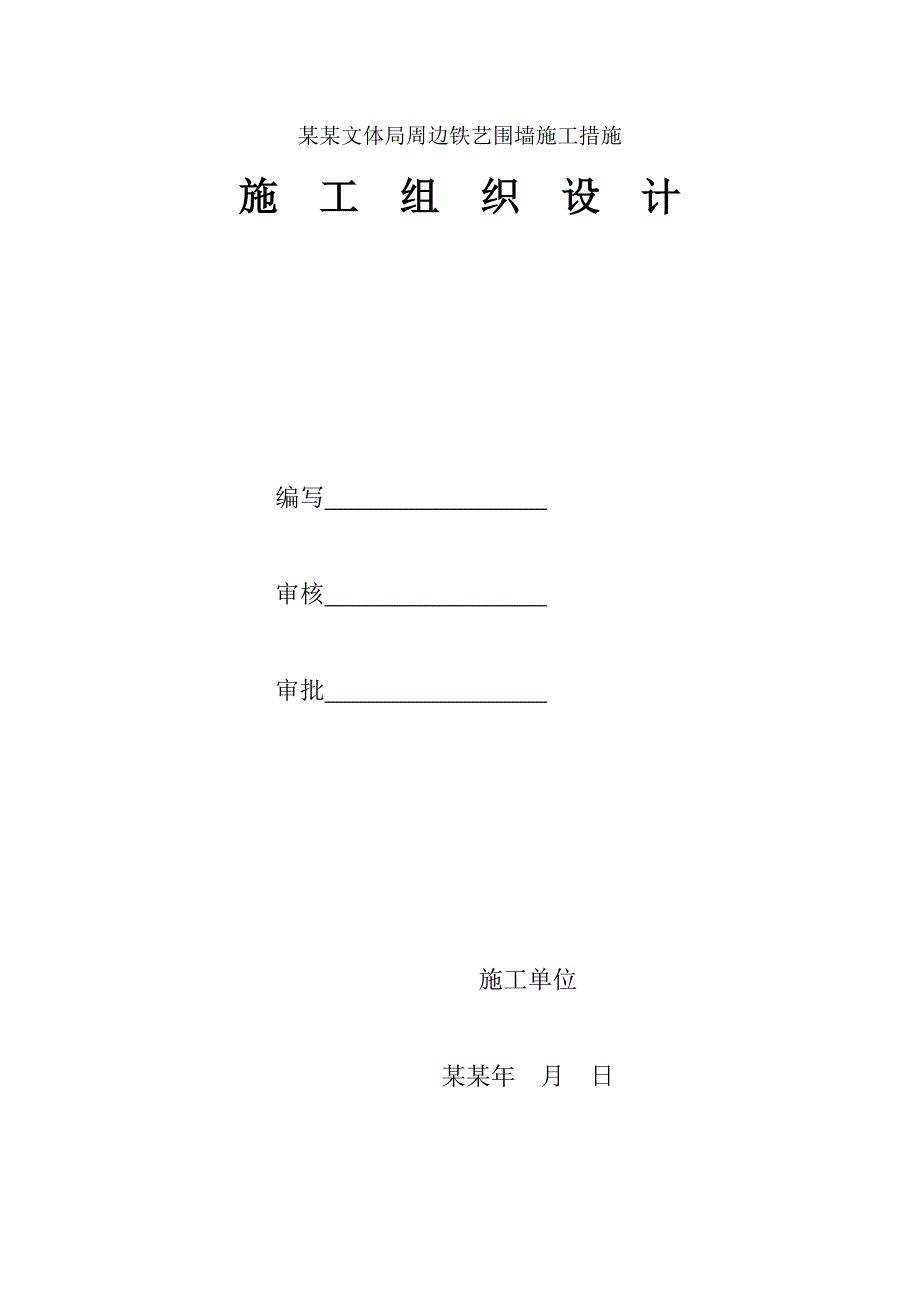

1、施工组织设计(方案) 报审表工程名称 编号致:某某文体局(建设单位)我方己根据施工合同的有关规定完成某某文体局周边铁艺围墙工程施工准备措施的编制,并经我单位上级枝术负责人审查批准。请予以审查。附:某某文休局周边铁艺围墙工程施工组织设计承包单位(章) 项目经理 日 期 建设单位审查意见:建设单位(章) 项目枝术负责人 日 期 某某文体局周边铁艺围墙施工措施施 工 组 织 设 计编写 审核 审批 施工单位某某年 月 日 第一章:工程概况1、工程位置及主要内容某某文体局周边铁艺围墙工程主要工作内容为、围墙拆除、砖砌围墙、贴墙砖、铁艺栏杆安装、广告灯箱安装及灯线工程。2、本工程工作内容围绕文体局场地。

2、3、工程数量见预算表、栏杆总长 米。第二章:项目经理部组成1、施工管理机构组建 根据我单位以往项目法管理的施工经验,结合本标段的工程特点考虑工程分部等因素、成立某某文体局工程项目部。从节能高较的原则上出发、该项目部由原来修建高层楼房项目部基本框架组成,另增设专业施工队及加强项目部施工管理人员。项目部编制为:项目经理一人、项目管理一人、枝术员一人。项目部下设:围墙施工队、铁艺安装队、广告安装专业队。项目部由项目经理全面负责,各部门分工协作,进行工程施工安全、质量、进度、经营等全方位的管理和协调,确保优质安全、高较的完成施工任务、达到甲方满意。第三章:施工布置及总平面图1、施工队伍布置根据本标段工

3、程分布情况,结合项目部下属施工队特点、将项目部施工队人员布置如下。项目部利用周边民房,安排施工队及管理人员进驻,砼搅拌站,预制场,加工房租用民房空地。第四章:施工组织计划与措施1、施工准备1.1、四通一平因工地位于城市地段、故施工中的水、电均由业主指定接入点接入施工现场。为保证工程进度,防止停电或供电不足、不便等原因。我部备用一台75KW发电机,作为施工第二电源。施工道路较为便利,利用既有公路作为运输干线。通迅设施、由于工期短,故采用手机同各施工队朕系,项目部设有程控电话、传真机以便与业主及监理单位朕系。施工分部分项工程的场地,可根据施工进度做局部范围内平整。施工驻地、施工场地平整要与排水防护

4、相结合,统筹考虑。1.2技术准备施工前,应作好熟悉、审查设计图纸及测量人员复测等工作。1.2.1、熟悉、审核设计图纸及有关资料,作好技术交底。(1)项目总工首先组织技术人员、技工全面熟悉工程图纸,并会审图纸,彻底弄清设计意图和要求,发现图纸中的问题,要作好详细记录,并提出自己的处理及改进意见,上报有关部门。(2)项目总工在充分熟悉、审查设计图纸的基础上,向建设单位提出召开“图纸会审”会议。(3)在“图纸会审、技术交底”会上,项目总工要将自己在图纸会审过程中发现的问题、矛盾、改进及处理意见和建议向建设单位作以汇报,请建设单位给以答复,并作好记录。(4)项目总工在开完“图纸会审、技术交底”会议后,

5、要将纪要的精神及时传达给本单位的技术人员和技工,结合设计图纸,制定工艺过程和操作程序,再将工艺过程和操作程序进行技术交底至工人班组。1.2.2、编制施工预算施工预算是以单位工程为对象,根据施工图纸和施工定额等资料编制的计划性文件,是控制工料消耗和施工成本支出的依据。也是对班组下达任务单,实行限额领料级班组核算的依据。是促进工程成本降低,以及提高施工管理水平的一个重要手段。因此,项目部经济师在工程开工前,要认真作好此项工作。1.2.3、交接桩、复核和施工测量建设单位组织交接桩时,参加接桩人员应点清沿线所设的所有桩志,包括中线桩、基线桩、水准点以及重要的标志保护桩等,并做好记录,尔后进行复核,发现

6、问题及时处理。除此之外还应作好下列工作:(1) 补充施工需要的中线桩;(2) 测量中线及基础轴线的位置;(3) 补充施工需要的水准点。1.2.4、申请开工施工准备满足一下条件后,应及时向监理工程师递交开工报告,申请开工。(1) 施工图纸经过会审,图纸中存在的问题和错误已修正,二级技术交底已完成。(2) 施工组织设计已经监理工程师批准,并进行了施工的安全、技术交底。(3) 施工预算编制已完成。(4) 现场“四通一平”工作已完成,满足开工要求。(5) 材料、机具设备等能满足连续施工的要求。(6) 施工机械、设备在现场经过检修能保证正常运转。(7) 劳动力已经集结,且已经过必要的技术、安全防火教育,

7、安全消防设备已经就位。(8) 导线坐标和水准点已经设置,测量放样工作已完成。(9) 已办理过开工许可证。(10) 1.2.5、施工技术准备程序(见下图)2、工程进度安排2.1总体施工安排及施工原则2.1.1、总体施工安排施工准备工作的重点事做好基准桩点的复测、原材料的实验、人员进场、施工便道和中期施工所用的设施及场地的准备工作。在进行施工准备1天以后,铁艺围墙陆续展开平行施工。2.1.2、总体施工原则(1)坚持统筹兼顾,合理安排,均匀生存,突出重点,兼顾一般的原则;(2)坚持一体化、机械化、工厂化、专业化施工的原则;(3)先实验后施工及先报批后施工的原则;(4)突出超前地质预测预报并纳入施工工

8、序的原则;(5)突出地下水预测及处理的原则;(6)突出安全施工原则;(7)突出贡献环保的原则;(8)突出工序协调的原则;(9)突出科技创新的原则;(10)突出协作与配合的原则;(11)突出严格执行施工工艺标准的原则。3、工程施工进度安排3.1、工期目标我单位开工时间:2009年11月9日;完工时间2009年11月30日。施工工期共21天。3.2、施工进度安排依据和原则(1)满足施工招标书中总工期要求。(2)分项目工程的施工作业安排合理、可行并与进度计划协调。充分考虑工期、地质等不确定因素、气候以及交叉施工对工期的影响。3.3、施工进度安排(1)总体安排我单位拟计划开工日期为2009年11月9日

9、,计划竣工日为2009年11月30日。(2)分项目工程的施工进度计划1.施工准备2009年11月4日-2009年11月8日。4.1工期目标本合同段业主未给定工期,我单位计划施工工期21天,竣工日期为2009年11月30日。4 . 2保证工期的组织措施及管理措施。4.2.1、组织措施成立保证工期领导小组(见下图),建立健全工期保证体系(见下图)4.2.2、管理措施(1)根据工期要求建立工期保障体系,成立以项目经理为组长,项目总工为副组长,各业务科室负责人、施工队长、工班长为成员的工期保证领导小组,确保施工方案、方法、人员、设备、材料供应等满足快速施工要求。(2)制定进度指标,进度计划措施:根据总

10、工期和分段工期要求,全面计划,优化管理,进行网络控制和现场施工动态管理,规定每道工序完成时间,施工队按循环时间,确定小组人员,责任到工班。(3)建立工序工费承包办法,以经济效益和规划的循环时间来控制作业循环正常运行,按工序、工作量,规定小组作业人数,承包工时、承包工费。 第五章: 施工方案1、施工完毕铁艺围墙每项工程,经试验合格,监理工程师验收后进行下一道工序的施工。施工时,按每30m划分为一个施工段。2、施工工艺见下框图。3、材料及主要机具:4、砖:砖的品种,强度等级必须符合设计要求,并应规格一致。有出厂证明、实验单。5、水泥:一般采用C32.5号矿渣哇算盐水泥和普通哇算盐水泥。6、砂:中砂

11、,应过5mm孔径的筛。配制M5以下的砂浆,砂的含泥量不超过10%;M5及其以上的砂浆,砂的含量不超过5%,并不得含有草根等杂物。7、作业条件:8.1、基槽:洒白灰线,保证开挖基槽宽度,注意基槽四周维护。8.2、已放好基础轴线及边线;力好皮树杆(一般间距1520m,转角处均应设立),并办完预捡手续。8.3、根据皮数杆最下面一层砖的底标高,拉线检查基础垫层表面标高,如第一层砖的水平灰缝大于20mm时,应先用细石混泥土找平,严禁在砌筑砂浆中掺细石代替或用砂浆填平,更不允许砍砖合子找平。8.4、常温施工是,粘土砖必须在砌筑的前一天浇水湿润,一般以水淸入砖四边1.5cm左右为宜。8.5、砂浆配合比已经实

12、验室确定,现场准备好砂浆试模(6快为一组)。9、操作工艺9.1、工艺流程:9.2、拌制砂浆:9.2.1、砂浆配合比应采用重量比,并由试验室确定,水泥计量精度为+-2%,砂,掺合料为+-5%。9.2.2、宜用机械搅拌,投料顺序为砂水泥掺合料水,搅拌时间不少于1.5min。9.2.3、砂浆应随拌随用,一般水泥砂浆和水泥混合砂浆须在拌成后3h和4h内使用完,不允许使用过夜砂浆。9.2.4、基础按一个分部工程每250m3为一砌体,各种砂浆,每台搅拌至少做一组试块(一组六块),如砂浆强度等级或配合比变更时,还应制作试块。9.3、确定组砌方法:9.3.1.组砌方法应正确,一般采用满丁满条。9.3.2、里外

13、咬槎,上下层错缝,采用“三一”砌砖法(即一铲灰,一块砖,一挤揉),严禁用水冲砂浆灌缝的方法。9.4、排砖搁底:9.4.1、基础大放脚的搁底尺寸及收退方法必须符合设计图纸规定,如一层一退,里外均应砌丁砖;如二层一退,第一层为条砖,第二层砌丁砖。9.4.2、大放脚的转角处,应按规定放七分头,其数量为一砖半厚墙放三块,二砖墙放四快,以此类推。9.5、砌筑:9.5.1、砖基础砌筑前,基础垫层表面应清扫干净,洒水湿润。先盘墙交,每次盘角高度不应超过五层砖,随盘随靠平、吊直。9.5.2、砌铁艺围墙基础墙应挂线,24墙反手挂线,37以上墙应双面挂线。9.5.3、基础标高不一致或有局部加深部位,应从最低处往上

14、砌筑,应经常拉线检查,以保持砌体通顺、平直,防止砌成“螺丝”墙。9.5.4、基础大放脚砌至基础上部时,要拉线检查轴线及边线,保证基础墙身位置正确。同时还要对照皮数杆的砖层及标高,如有偏差时,应在水平灰缝中逐渐调整,使墙的层数与皮数杆一致。9.5.5、各种预留洞、埋件、拉结筋按设计要求留置,避免后剔凿,影响砌体质量。9.5.6、铁瓷片:将砖柱表面砂浆拉毛,清扫干净,浇水湿润,随即抹砂浆,设计无规定时,一般厚度为1520mm,而后铁瓷片,贴瓷片应错缝砌筑。10、质量标准10.1、保证项目:10.1.1、砖的品种、强度等级必须符合设计要求。10.1.2、砂浆品种符合设计要求,强度必须符合下列规定:10.1.2.1、同品种,同强度砂浆各族试块的品均抗压强度值不小于设计强度值。10.1.2.2、任一组试块的强度最低值不小于设计强度75%。10.1.3、砌体砂浆必须饱满密实,实心砖砌体水平灰缝的砂浆饱满度不小于80%。10.1.4、外墙的转角处严禁留直槎,其它临时间断处,留槎的作法必须符合施工规范的规
