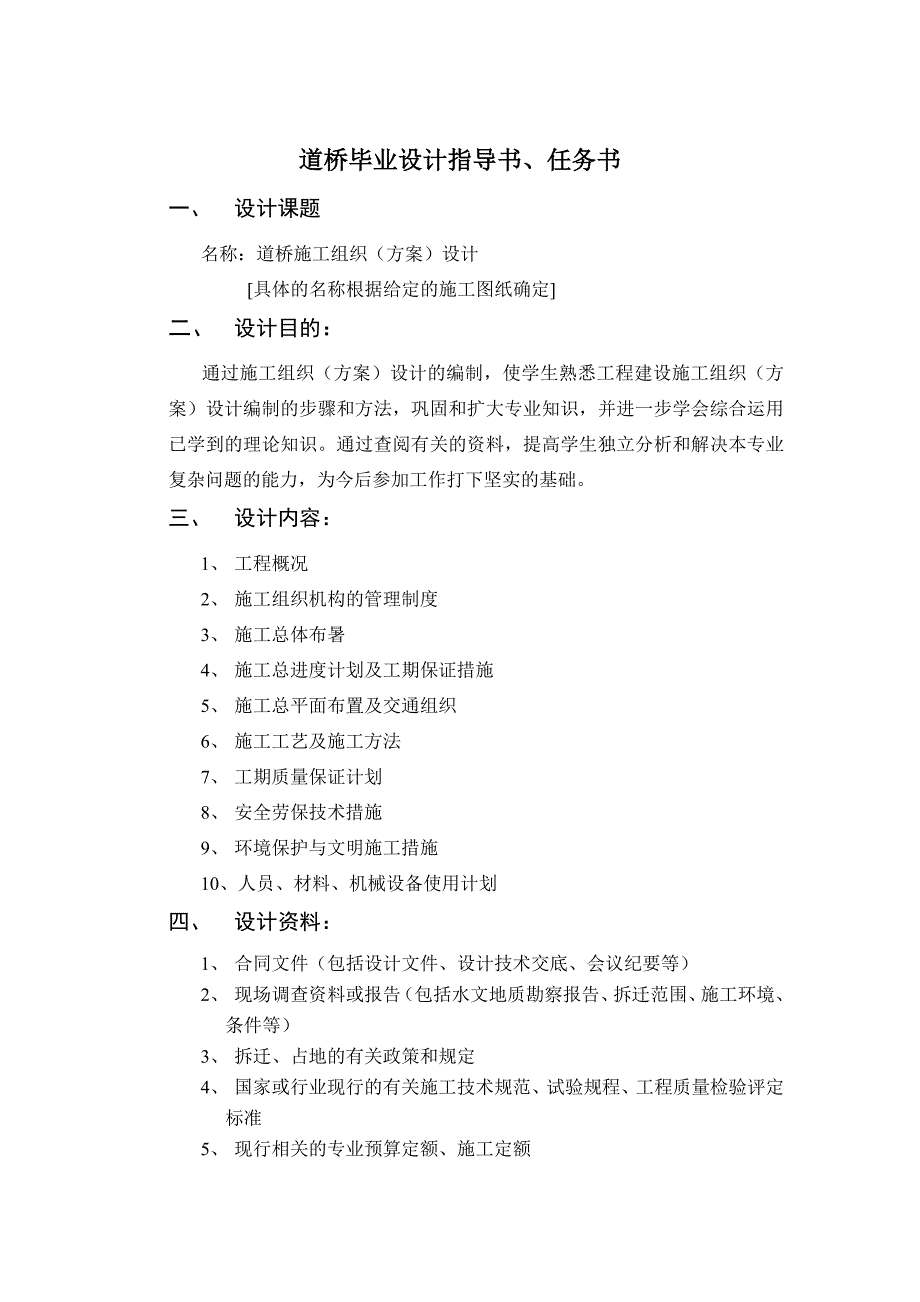

1、道桥毕业设计指导书、任务书一、 设计课题名称：道桥施工组织（方案）设计 具体的名称根据给定的施工图纸确定二、 设计目的： 通过施工组织（方案）设计的编制，使学生熟悉工程建设施工组织（方案）设计编制的步骤和方法，巩固和扩大专业知识，并进一步学会综合运用已学到的理论知识。通过查阅有关的资料，提高学生独立分析和解决本专业复杂问题的能力，为今后参加工作打下坚实的基础。三、 设计内容：1、 工程概况2、 施工组织机构的管理制度3、 施工总体布暑4、 施工总进度计划及工期保证措施5、 施工总平面布置及交通组织6、 施工工艺及施工方法7、 工期质量保证计划8、 安全劳保技术措施9、 环境保护与文明施工措施1

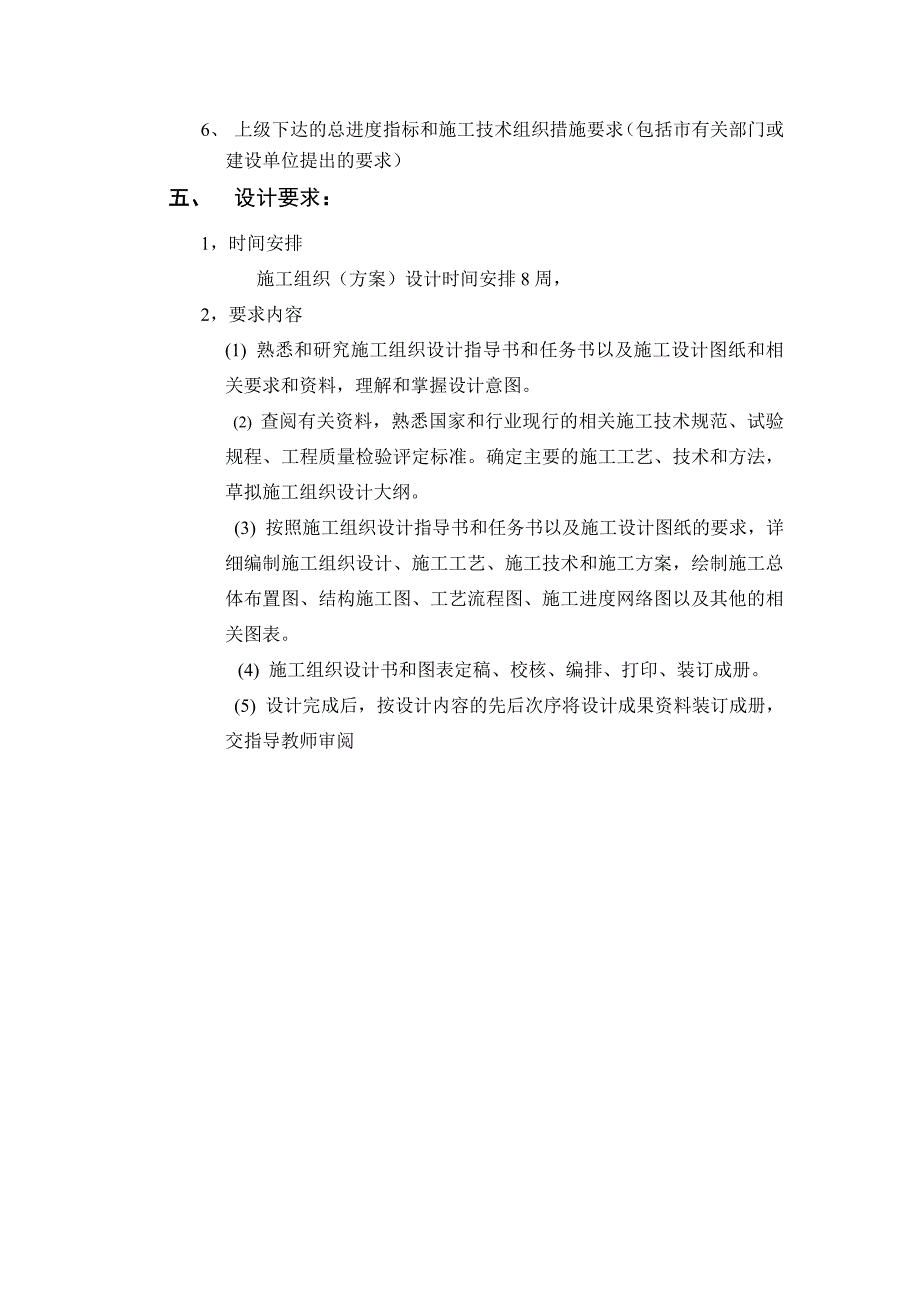

2、0、人员、材料、机械设备使用计划四、 设计资料：1、 合同文件（包括设计文件、设计技术交底、会议纪要等）2、 现场调查资料或报告（包括水文地质勘察报告、拆迁范围、施工环境、条件等）3、 拆迁、占地的有关政策和规定4、 国家或行业现行的有关施工技术规范、试验规程、工程质量检验评定标准5、 现行相关的专业预算定额、施工定额6、 上级下达的总进度指标和施工技术组织措施要求（包括市有关部门或建设单位提出的要求）五、 设计要求：1，时间安排施工组织（方案）设计时间安排8周，2，要求内容(1) 熟悉和研究施工组织设计指导书和任务书以及施工设计图纸和相关要求和资料，理解和掌握设计意图。 (2) 查阅有关资料

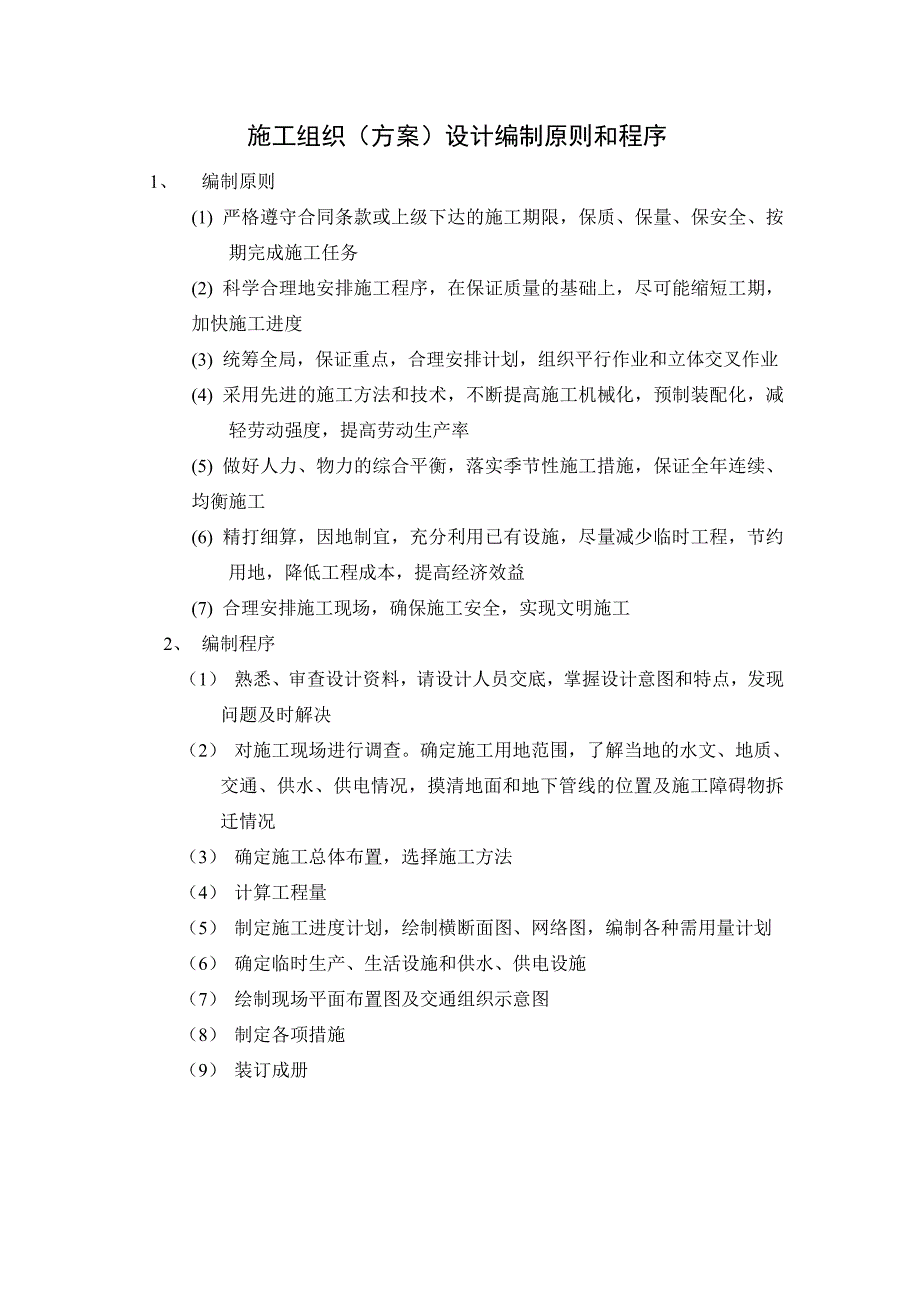

3、，熟悉国家和行业现行的相关施工技术规范、试验规程、工程质量检验评定标准。确定主要的施工工艺、技术和方法，草拟施工组织设计大纲。 (3) 按照施工组织设计指导书和任务书以及施工设计图纸的要求，详细编制施工组织设计、施工工艺、施工技术和施工方案，绘制施工总体布置图、结构施工图、工艺流程图、施工进度网络图以及其他的相关图表。(4) 施工组织设计书和图表定稿、校核、编排、打印、装订成册。 (5) 设计完成后，按设计内容的先后次序将设计成果资料装订成册，交指导教师审阅施工组织（方案）设计编制原则和程序1、 编制原则(1) 严格遵守合同条款或上级下达的施工期限，保质、保量、保安全、按期完成施工任务(2)
4、科学合理地安排施工程序，在保证质量的基础上，尽可能缩短工期，加快施工进度(3) 统筹全局，保证重点，合理安排计划，组织平行作业和立体交叉作业(4) 采用先进的施工方法和技术，不断提高施工机械化，预制装配化，减轻劳动强度，提高劳动生产率(5) 做好人力、物力的综合平衡，落实季节性施工措施，保证全年连续、均衡施工(6) 精打细算，因地制宜，充分利用已有设施，尽量减少临时工程，节约用地，降低工程成本，提高经济效益(7) 合理安排施工现场，确保施工安全，实现文明施工2、 编制程序（1） 熟悉、审查设计资料，请设计人员交底，掌握设计意图和特点，发现问题及时解决（2） 对施工现场进行调查。确定施工用地范围
5、，了解当地的水文、地质、交通、供水、供电情况，摸清地面和地下管线的位置及施工障碍物拆迁情况（3） 确定施工总体布置，选择施工方法（4） 计算工程量（5） 制定施工进度计划，绘制横断面图、网络图，编制各种需用量计划（6） 确定临时生产、生活设施和供水、供电设施（7） 绘制现场平面布置图及交通组织示意图（8） 制定各项措施（9） 装订成册（方案）设计要求内容和编制方法（一） 工程概况1、 要求内容：（1） 工程概况（2） 工程地理位置及气象（3） 工程地质、水文情况（4） 主要工程数量表2、 编制方法：（1） 简要说明工程名称、施工单位名称、业主及监理机构，设计单位、质检站名称、合同开工日期和施工
6、日期、合同价（中标价），工程的结构、规模（2） 简要介绍拟建工程的地理位置、地势地貌、水文、气候、降雨量、雨季、交通运输、水电等情况（3） 主要工程数量表要求以表格的形式列出拟建工程主要工程数量清单 (二)施工组织机构及管理制度1、 要求内容：（1） 施工组织机构框图，图文说明（2） 施工组织机构主要人员配备表（3） 施工组织机构管理模式2、 编制方法：（1） 施工企业组织机构的设置一般分为三个层次：一是经营决策层，二是施工管理层，三是劳动作业层（2） 现场施工组织管理机构设项目经理部，项目经理部内经营决策层设项目经理、项目副经理、项目总工程师、项目总经济师；施工管理层设技术部、质安部、材料部
7、、设备部、计划部、财务部、文明施工部等；劳动作业层根据工程项目设木工班、铁工班、电工班、焊工班、机修班、运输班、砼施工班、杂工班等（3） 施工组织机构主要人员配备表要求以表格形式列出项目经理部主要管理人员的姓名、所属部门、职称、在本工程担任何职（4） 施工组织机构管理模式主要说明项目经理的各种管理体制：如项目经理责任制，项目副经理、项目总工程师、项目总经济师职责及项目经理部各部门的工作职责（三）施工总体布置1、 要求内容：（1） 施工总体布置文字说明（2） 施工总体布置流程图2、 编制方法：（1） 按施工总控制工期进行编排（2） 分析并找出影响工程全局的关键工程，合理安排关键工程的施工顺序，优
8、先保证关键工程的施工（3） 确定非关键工程的施工次序（4） 各工序之间必须紧密衔接，且符合施工工艺的要求（5） 施工总体布置流程图必须包括所有的施工项目，不能缺项和漏项（四）施工总进度计划1、 要求内容：（1） 施工进度计划编制说明（2） 施工进度计划横道图（3） 施工进度计划网络图（4） 工期保证措施2、 编制方法：（1） 确定施工顺序：施工顺序的确定，其一般原则是：“先地下，后地上，先深槽，后浅槽，先主体，后附属。”同时还应考虑以下因素：所采用的施工方法和施工机械对施工顺序的影响；施工组织和劳动力连续作业及人力平衡的要求；施工质量的要求；季节施工的要求，工艺间隔的要求，安全施工的要求（2）
9、 划分施工项目：施工项目应按施工过程划分，主要工序不能漏项，工程量大、用工多、影响工期的工序不能漏项，影响下一道工序施工的项目和穿插配合施工较复杂的项目不能漏项，并且要分细。而与其他工序关系不大的项目和次要工序，可以合并在主要项目中，但最好与预算项目对正（3） 划分流水段：划分时要考虑结构的整体性，各施工段的工程量应大致相等，应具备足够的工作面以便操作，提高劳动效益（4） 计算工程量：按实际确定的施工项目和流水段，分别计算工程量，以便安排进度计划。如梁施工图预算中计算的工程量与我们实际选择的施工方法所计算的工程量出现差距时，应按照我们选定的施工方法取用实际数字。（5） 计算劳动量和机械台班：
10、某分项（工序）工程所需劳动量=某分项（工序）工程量/某分项（工序）产量定额 或=某分项（工序）时间定额某分项（工序）工程量 某分项（工序）工程所需机械台班=某分项（工序）工程量/某分项（工序）产量定额 或=某分项（工序）时间定额某分项（工序）工程量（6） 计算延续时间：就是根据劳动力、机械需要量和各工序每天可能的出勤人数与机械量，并考虑工作面的大小，确定各工序（施工项目）的作业时间（7） 确定各工序（施工项目）间的搭接关系，编制进度图（8） 施工进度横道图应列出项目名称、工程量、工期、开始时间、结束时间（9） 网络图编制，参照教材有关章节（10） 工期保证措施主要说明本工程按施工进度计划实行时
11、在人力、物力及技术上所采取的措施 （五）施工总平面布置及交通组织1、 要求内容：（1） 施工总平面布置说明（2） 施工总平面布置图（3） 施工交通组织说明（4） 交通组织方案示意图2、 编制方法：（1） 施工总平面布置图应包括以下内容：A、工程部位与周围主要建筑的位置关系；B、大宗材料和构件的堆放位置：C、弃土或取土的地点；D、临时设施位置：包括项目部办公区、生活区、搅拌站、预制场、临时便桥、临时便道、钢筋加工场地及大型机械设备停放场地等E、供水供电线路和现场运输路线；F、现场施工排水设施；G、现场施工围蔽范围及围蔽的做法；H、需拆迁、改建、加固的构筑物和管线的位置（2） 施工平面布置应充分利
12、用原有地形地物，因地制宜，尽量在建筑红线内布置（3） 要合理布置场地，尽量减少材料的二次搬运（4） 各项临时设施与场内运输道路的设计和材料、机械的存放点等，均应遵循有利施工、方便生活的原则（5） 交通组织方案主要说明在工程施工期间为保证车辆和行人的正常通行而采取的交通疏解措施，交通疏解需结合现有交通状况进行可分期实施，交通疏解应合理、可行、方便施工（六）施工工艺及施工方法1、 要求内容：（1） 各工序（或施工项目）的施工方法及施工工艺流程框图（2） 绘制各施工方案相关的图表2、 编制方法：（1） 按所划分的施工项目分别编写：如路基、路面、小桥涵、排水、桥梁下部、桥梁上部、桥头引道、桥面系等，本
13、部分为整个施工组织的重点，需详细叙述（2） 首先确定各单位工程或分部工程的施工次序，施工次序要与施工方法、施工机具协调一致,尽力体现施工过程的连续性、协调性、均衡性以及经济性（3） 二是确定各施工过程的施工方式、方法及施工机具：选择施工方法要从工程特点、工期要求、施工组织条件三方面进行考虑，在施工条件允许的条件下应尽量采用机械的施工（4） 三是确定机械施工的部，选择机种、机型，制定机械施工方法，并绘制机械作业图，提出各种机械设备的进场与退场日期 （5） 在确定施工方法的同时，应明确提出技术措施、质量标准、安全要求（七）工程质量保证计划1、 要求内容：（1） 工程质量目标（2） 工程施工内部质量
14、管理（3） 质量目标控制（4） 质量保证措施2、 编制方法：（1） 工程质量目标主要说明拟建工程所要达到的质量标准：如省优工程、市优工程、鲁班工程等（2） 工程施工内部质量管理主要说明拟建工程所采用的质量标准、技术标准，质量管理的组织机构及机构的运作方式、项目的验收制度（3） 质量目标控制主要叙述为保证质量目标的实现，而在施工过程中采取的中间控制程序，包括质量保证体系系统图，集团公司“四级验收”制度，现场监理验收制度等（4） 质量保证措施主要叙述工程施工过程中的质量保证措施，如施工测量质量保证措施、桩基础施工质量保证措施、钢筋加工与绑扎质量保证措施、模板、支顶架质量保证措施、砼施工质量保证措施
15、等（八）安全劳保技术措施1、 要求内容：（1） 安全管理机构框图（2） 施工现场安全措施、施工人员安全措施（3） 各种施工作业安全措施（4） 安全用电、防火、防风措施（5） 地下管线保护措施2、 编制方法：（1） 安全管理机构设置：A、上级安全管理领导小组；B、项目安全生产第一责任人一般由项目经理担任，项目安全生产直接责任人，一般由项目副经理担任；C、工地安全管理小组；D、专职安全督导员；E、班组兼职安全员（2） 施工现场安全措施及安全用电、防火、防风措施可参照国家颁布的施工安全手册及现场的具体情况制定实施（3） 各种施工作业安全措施包括水上作业、高空作业、夜间作业、起重安装、预应力张拉、爆破作业、汽车运输和机械作业等（4） 地下管线保护主要说明施工过程中对地下管线所采取的保护方法和步骤（九）环境保护与文明施工措施1、 要求内容：（1） 施工场地环境保护措施（2） 文明施工措施（3） 文明施工围蔽示意图2、 编制方法：（1）
