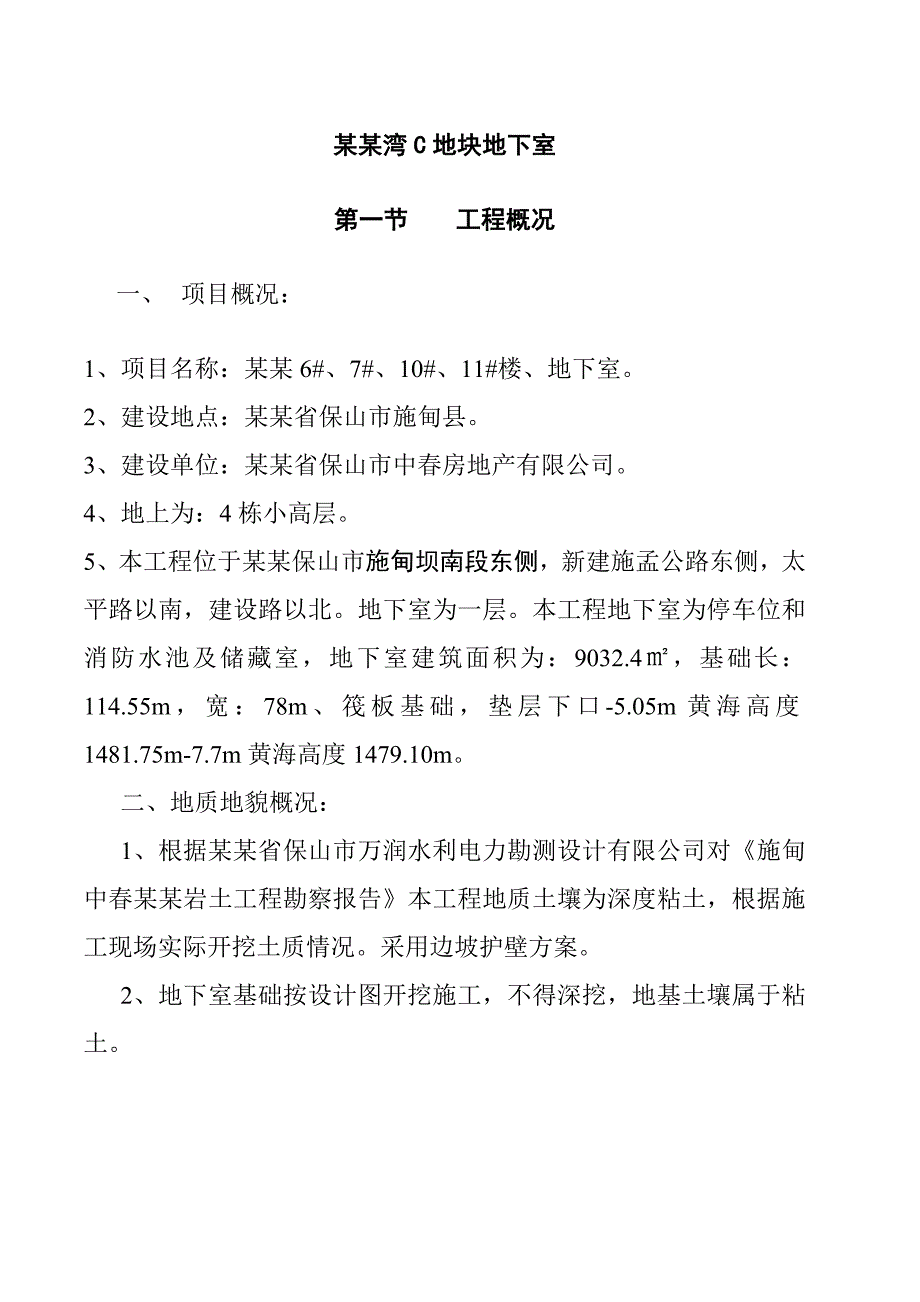

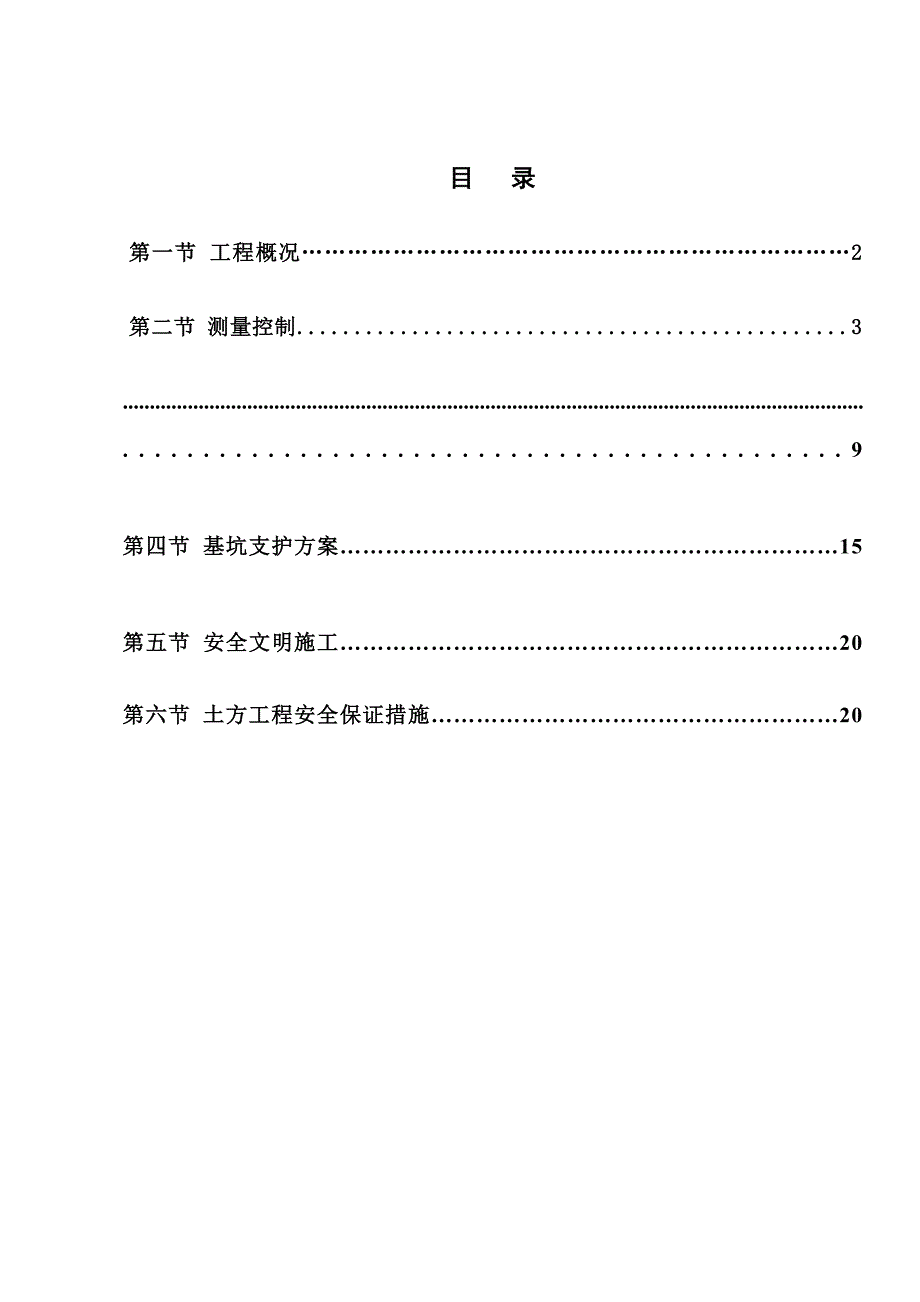

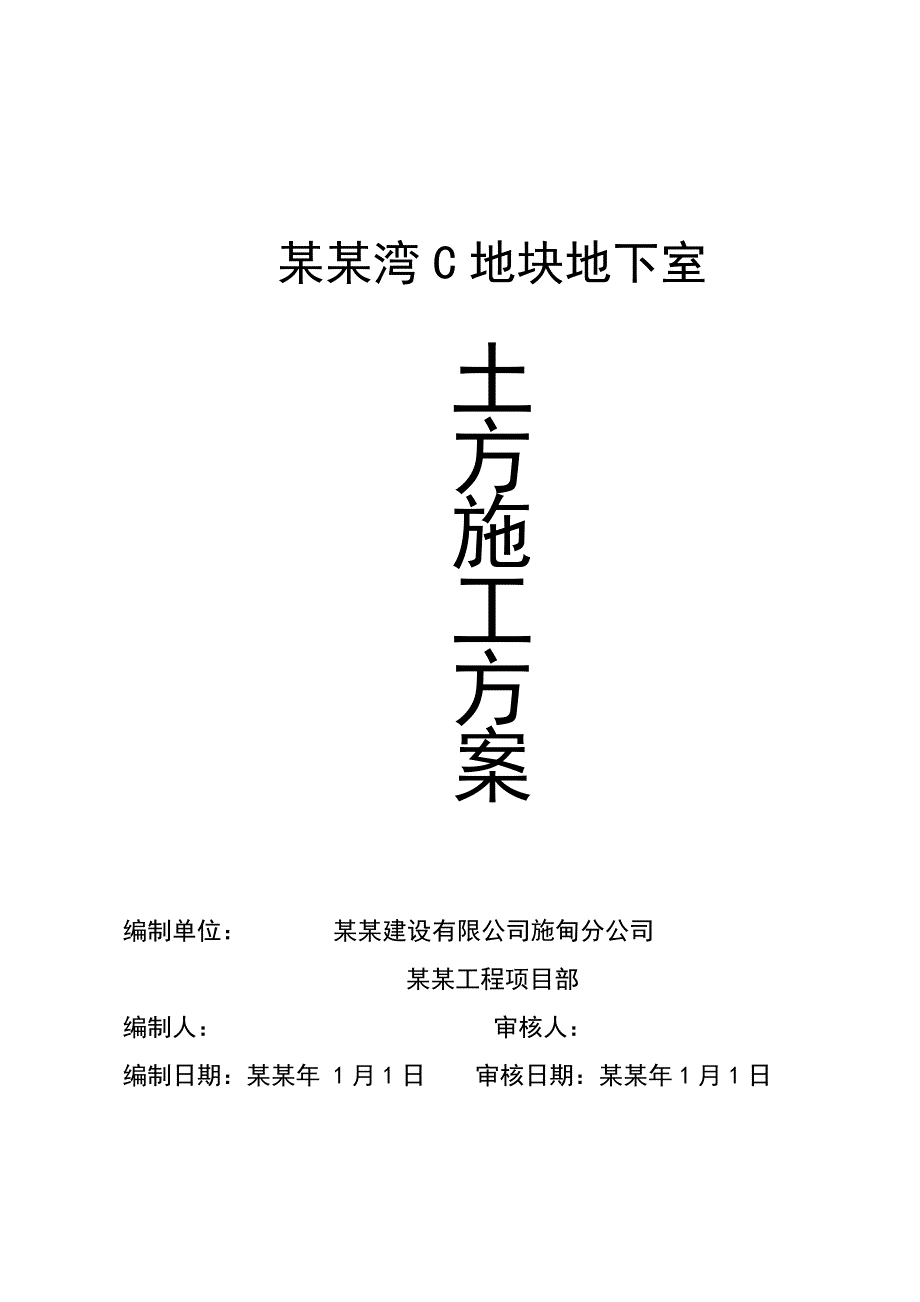

1、某某湾C地块地下室土方施工方案编制单位： 某某建设有限公司施甸分公司某某工程项目部编制人： 审核人：编制日期：某某年 1月1日 审核日期：某某年1月1日目 录第一节 工程概况2第二节 测量控制.3.9第四节 基坑支护方案15第五节 安全文明施工20第六节 土方工程安全保证措施20某某湾C地块地下室第一节 工程概况一、 项目概况：1、项目名称：某某6#、7#、10#、11#楼、地下室。2、建设地点：某某省保山市施甸县。3、建设单位：某某省保山市中春房地产有限公司。4、地上为：4栋小高层。5、本工程位于某某保山市施甸坝南段东侧，新建施孟公路东侧，太平路以南，建设路以北。地下室为一层。本工程地下室为
2、停车位和消防水池及储藏室，地下室建筑面积为：9032.4，基础长：114.55m，宽：78m、筏板基础，垫层下口-5.05m黄海高度1481.75m-7.7m黄海高度1479.10m。二、地质地貌概况：1、根据某某省保山市万润水利电力勘测设计有限公司对施甸中春某某岩土工程勘察报告本工程地质土壤为深度粘土，根据施工现场实际开挖土质情况。采用边坡护壁方案。2、地下室基础按设计图开挖施工，不得深挖，地基土壤属于粘土。第二节测量控制一、测量仪器及校验本工程所需的主要测量仪器及其用途见下表。主要测量仪器及用途序号仪器名称误差 用 途1全站仪一测回水平方向标准偏差2” 一测回垂直方向标准偏差2”建筑定位、
3、建筑轴线投测2电子经纬仪一测回水平方向标准偏差2” 一测回垂直方向标准偏差6”建筑定位、建筑轴线投测3水准仪每公里往返测高差中数偶然中误差小于3mm建筑物的一般高程测量4水准仪每公里往返测高差中数偶然中误差小于1mm建筑物沉降观测5100m 钢卷尺长度误差1mm量距650m 钢卷尺长度误差1mm量距77.5m钢卷尺长度误差1mm量距以上所列的主要测量仪器，在使用过程中需注意：1、定期到有资质的计量检定站进行校验，经检定、校准，合格后方可使用；2、测量仪器、工具定期清洁保养，经纬仪、水准仪按检定规程规定，在其检定周期内，每季度要对仪器主要轴线进行校核，保证观测精度；3、测量仪器定员使用，不得随意
4、使用，严防损坏。二、校核场地平面控制网和水准点1、在施工现场中，根据施工需要，从甲方提供已确定无误的基点上，引测出方便施工的定位点。绘制好测量控制图、表。标明定位点坐标、方位角、高程及与施工工程的关系。施测的成果填入控制成果表中，以便施工使用。根据土木工程的特点，考虑采用坐标网与方格网结合的方法控制为好。按甲方提供基点，合理的补设坐标点，使之成为多边形的控制网。在根据甲方提供的基点坐标，设置轴线控制点，以主轴线两端设点，使之成为方格网。方格网与方格网闭合。坐标点设置要通视平回，离施工现场有一定距离，不易碰动的地方为宜。轴线控制点因施工需要，设置于四周混凝土地面上。2、在地面水沟以外500mm处
5、，每一边的边长平均分配做两个土方位移观测点，观测点的做法为，在水沟外侧与施工道路的内测不容易破坏的位置，挖300mm300mm的基坑，深度为500mm用C20混凝土浇筑与自然地面高度一致，在该混凝土中间安装一根12钢筋，钢筋埋在混凝土内200mm，钢筋高出混凝土面30mm以便于地下室土方开挖时观测。设置牢固而不易破坏的标志，作为测量点，并根据与坐标网有关系数据，计算出各点坐标，以利定位。在自然或人为碰动移位时，能及时复核，及时发现问题，以免对工程造成不必要的经济损失。三、建筑标高、轴线控制（一）、工程轴线和标高控制根据建设单位提供的建筑轴线控制基点，建立施工现场的工程轴线和标高的控制网。1、工
6、程标高的控制采用水准仪从测量水准点（基点）引入标高，并在所建建筑物外围设立固定标高控制点，以便引测建筑物的各层标高。标高施测法，主要是用钢尺沿结构外墙、边柱等向上竖直立测量，一般高程引测至少要由3 处向上引测，以便相互校核和适应分段施工需要，引测步骤是：1）、先用水准仪根据四个栋号水准点，在各向上引测处准确测出起始标高线(一般多测1.000m 标高线，根据现场实际情况而定)；2）、用钢尺沿直方向，向上或下量至施工面，并画出正米数的水平线，各施工面的标高线均应由各处的起始标高线直接量取。高差超过一整钢尺时，在该层精确测定第二条起始标高线。3）、将水准仪安置至施工层，校测由下面传递上来的各条水平线
7、，误差在5mm 以内。在各层抄平时，应后视两条水平线以做校核。4）、观测时，做到前后视线等长；由水平线向上或向下量高差时，所用钢尺应经过检验,量高差时，尺身铅直，要进行尺长改正和温度改正。2、工程轴线的控制：采用经纬仪进行轴线施测，并在每条控制轴线的两端，离开建筑物一定距离的位置设立固定标记，作为施工观测和复核交接使用。四、建筑物竖向控制采用经纬仪进行垂直测量，其垂直度容许误差不超过H1000，总偏差不超过30mm。五、沉降观测本工程在施工阶段及使用过程中均应对建筑物做沉降观测记录。观测中一定保证“定人、定仪、定时”，本工程操作人邵玉文、陈修、采用沉降观测专用一台水准仪，每浇筑一次混凝土层面测
8、量一次。同时确保每次观测前对使用仪器进行检核，以免影响观测结果。各观测日期、数据均记录完整，并绘制成图表存档，观测中如发现异常情况时，立即通知设计单位。观测的对照点不得少于两个，并采用闭合法，测量精度采用二级水准，采用S2 水准仪，观测方法采用一等水准测量。观测点布置、做法按照设计及规范要求进行。对观测点要严加保护，不得损坏。 沉降观测平面图第三节 土方开挖1、开挖周期在土方开挖时，先在B-G交3/18轴线区段进行试挖，在试挖时严格按1:1坡度施工。如果在试挖区按设计尺寸开挖成型后，无塌方现象就以后浇带为施工段大面积开挖。如果有塌方现象立即停止开挖，进行护坡加固处理，加固方法为用木桩加沙袋护坡
9、，具体施工方法续后。采用4台中型130型挖机每天作业10小时。其中一台作为机动使用，维修施工道路和土方回填及土方堆积地方的道路维修。由于开挖过程中基础桩给土方开挖施工带来一定的困难和人工清挖基底的土要靠挖掘随挖随清，所以每台挖机每天挖土方量约500m33台=1500m3，地下室总挖方量约41000m3。地下室底部开挖长度为118.95m、底部开挖宽度为82.6m（包括水沟及作业面）,上部开挖长度为126.65m、上部开挖宽度为90.3m，边坡坡度为450，放坡系数1:1。开挖深度自然地面以下-5.7m黄海高度1479.1m-3.05m黄海高度1481.75m不等。正常情况下计划开挖时间在27天
10、完成地下室土方开挖任务，不包括机械故障和其它不利因素。 注：土方开挖施工道路及临时水电布置平面图2、施工工艺在地下室土方开挖前首先把塔机基础土方挖开，把塔机基础做好。再采用1台挖机在10#楼的3-25轴至3-20轴交3-F轴至3-C轴线开始试挖。挖至设计深度时，边坡没有任何滑坡及塌方现象后，再采用3台一字型排列大面积开挖。6#楼基坑从1-35轴线往2-1轴线边挖边退。10#楼基坑从3-25轴线往4-1轴线边挖边退。从上而下分段分层依次进行。由于本工程土质差，挖至草莓层时特别注意边坡有没有滑坡及塌方现象，如果有滑坡及塌方现象，立即停止开挖采取边坡支护处理达到边坡安全后，才能一次性挖至自然地坪以下
11、-3.65m处时,为了不扰动基底土层，预留0.20m厚的土层用人工挖掘，预留土层厚度根据现场土质情况而定。人工挖掘土方随挖机随清运，清挖基底土方人员一定要跟随挖机进度，不然基底的土方清运困难，根据3台挖机每天开挖面积为390m2,每个人每天清土10m2，390m210m2=39个工，在基坑大面积开挖时随挖机清土人员约39人。附图： 土方开挖平面图3、土方处理由于施工现场狭窄无法堆积土方，用工程车随挖随外运从南、北大门运出，由新公路运至B标段空地回填。部分土方运至北大门新公路旁空地堆积，作为地下室施工完毕后回运回填。运输道路南边在2/6轴至8轴之间从南大门运出场外，北边在4-18轴至4-19轴之
12、间从北大门运出场外。工程车的数量根据开挖时的具体情况而定。待地下室完工方，外墙防水处理后根据土方回填量再运回回填。4、施工要求、为了防止桩身移位、倾斜、断裂，在开挖过程中严谨挖机碰创、挤压桩身。根据现场自然标高-2m，基础大面积实际开挖深度自然地面以下-3.85m。电梯井、集水坑在破桩头后机械放坡进入基坑开挖。基坑边坡放坡系数按建筑施工手册283页表6-40、6-41、6-43分土壤性质放坡系数对基础工程土方开挖要求施工，集水坑、电梯井、地下室承台、基础梁开挖土方要经过几次挖机倒运才能传到地面，因为土壤太软工程车无法进入基坑。开挖工作比较困难。、在滑坡地段挖方时，应详细了解地质资料，从挖土的方
13、向和手段制定方案防止滑坡发生。、严禁在深度超过4m 或在不稳定土体之下“偷岩”(无坡脚及负坡脚)作业。在开挖土方边坡上如发现有危岩、孤岩、古滑坡等土体或导致土体向挖方一侧滑移的软弱夹层、裂隙时，应及时清除和采取松木桩和沙袋加固措施，采用6m长0.16m-0.12m的松木桩用挖机压入边坡土中，横向间距为0.3m,上部留出边坡土面0.5m，沙袋借0.5m木桩挡住顺边坡堆积，以防止上体崩塌与下滑。、土方边坡的加固(包括填方、排水沟和截水沟等的边坡)遵照设计图纸要求和施工组织设计进行施工。二、基坑开挖与维护1、土质均匀，且地下水位低于基坑(槽)或管沟底面标高，挖方深度不超过下列规定时，可以考虑放坡和不
