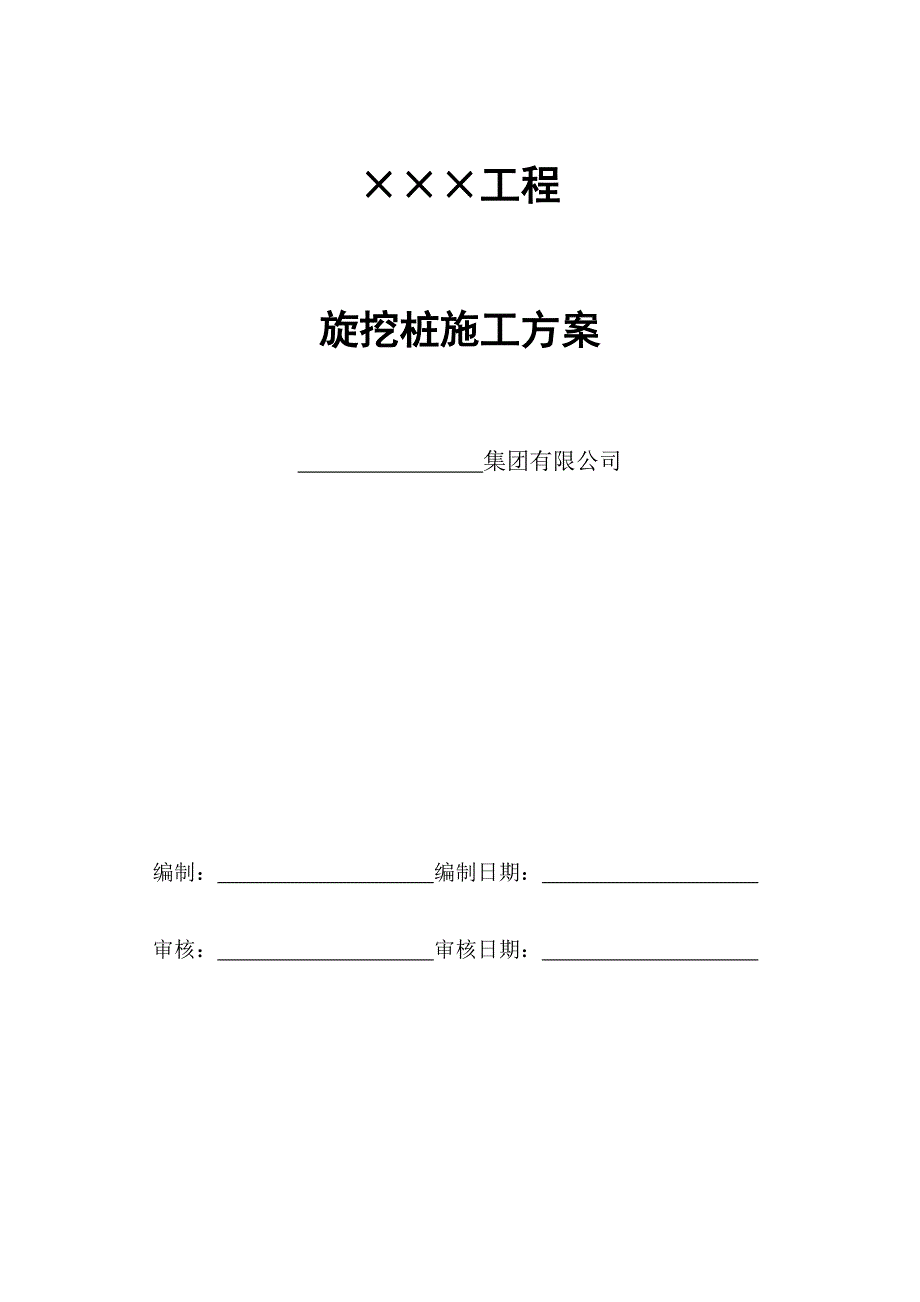

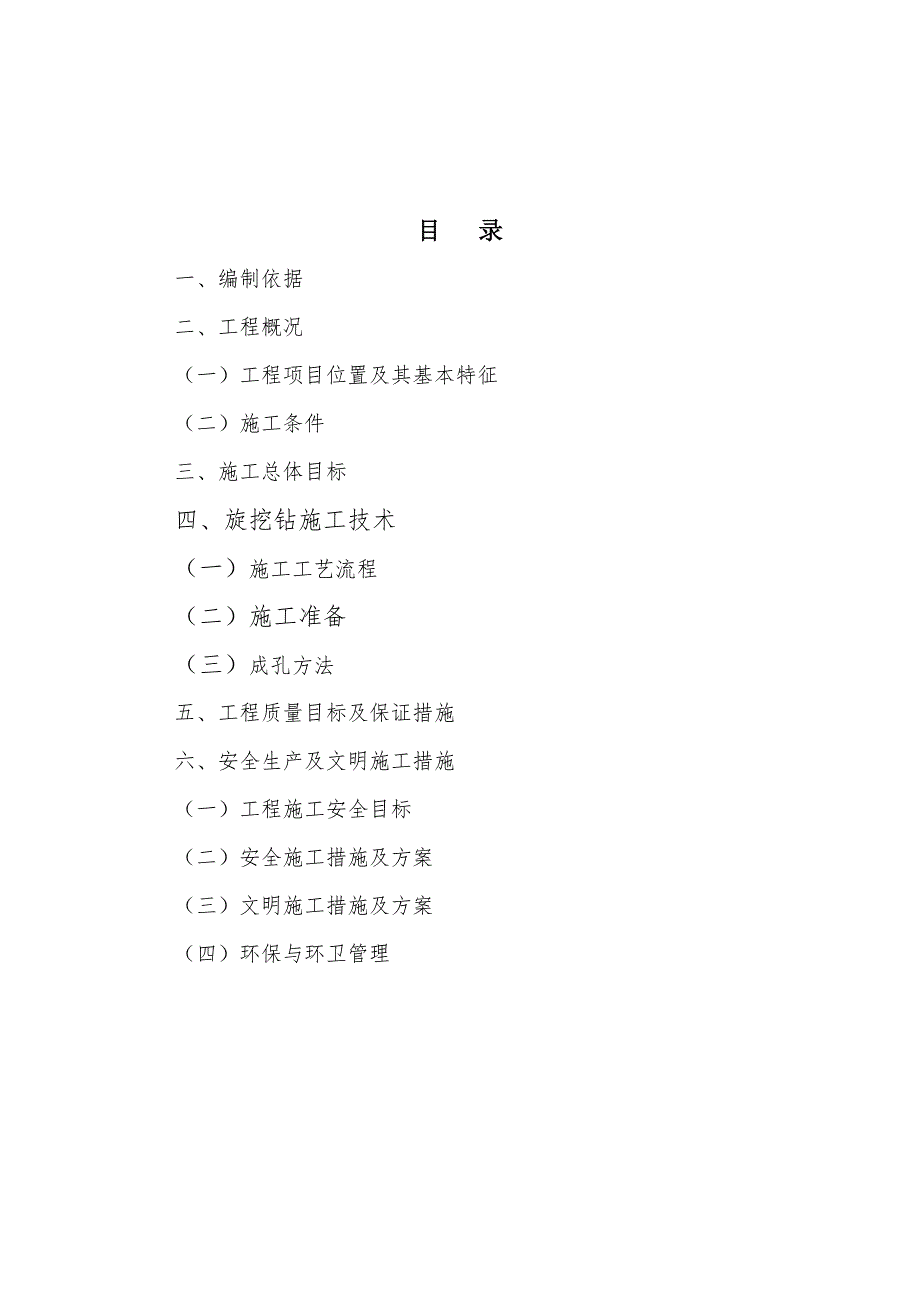

1、工程旋挖桩施工方案 集团有限公司编制： 编制日期： 审核： 审核日期： 目 录一、编制依据二、工程概况（一）工程项目位置及其基本特征（二）施工条件三、施工总体目标四、旋挖钻施工技术（一）施工工艺流程（二）施工准备（三）成孔方法五、工程质量目标及保证措施六、安全生产及文明施工措施（一）工程施工安全目标（二）安全施工措施及方案（三）文明施工措施及方案（四）环保与环卫管理一、编制依据1、地勘报告、现场踏勘、施工调查所获得的资料和信息；2、国家和地方现行有关设计、施工规范、规则、标准和定额；（1）建筑地基基础工程施工质量验收规范（GB50202-2002）（2）建筑桩基技术规范（JGJ94-2008）

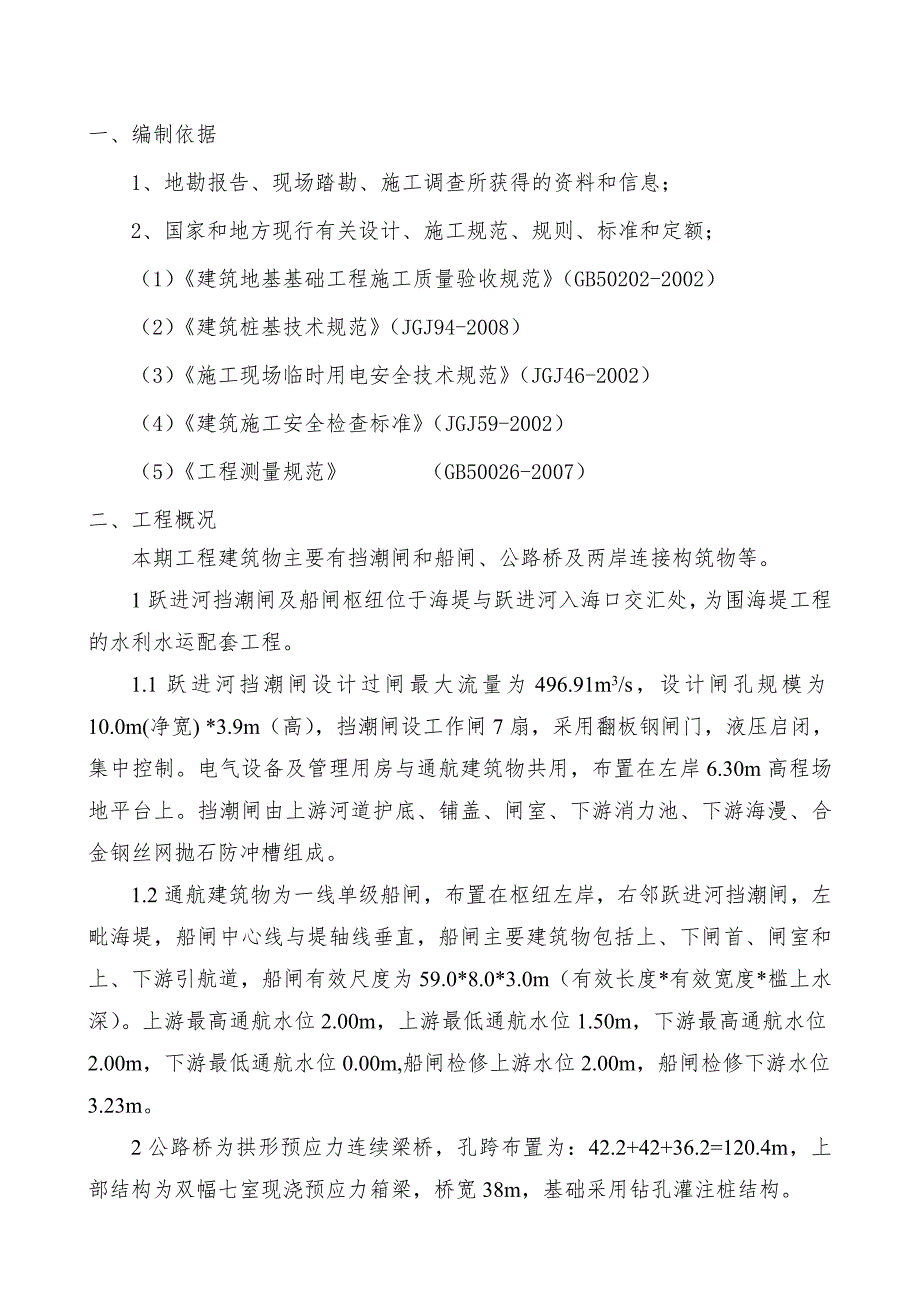

2、（3）施工现场临时用电安全技术规范（JGJ46-2002）（4）建筑施工安全检查标准（JGJ59-2002）（5）工程测量规范 （GB50026-2007）二、工程概况本期工程建筑物主要有挡潮闸和船闸、公路桥及两岸连接构筑物等。1跃进河挡潮闸及船闸枢纽位于海堤与跃进河入海口交汇处，为围海堤工程的水利水运配套工程。1.1跃进河挡潮闸设计过闸最大流量为496.91m3/s，设计闸孔规模为10.0m(净宽) *3.9m（高），挡潮闸设工作闸7扇，采用翻板钢闸门，液压启闭，集中控制。电气设备及管理用房与通航建筑物共用，布置在左岸6.30m高程场地平台上。挡潮闸由上游河道护底、铺盖、闸室、下游消力池、下
3、游海漫、合金钢丝网抛石防冲槽组成。1.2通航建筑物为一线单级船闸，布置在枢纽左岸，右邻跃进河挡潮闸，左毗海堤，船闸中心线与堤轴线垂直，船闸主要建筑物包括上、下闸首、闸室和上、下游引航道，船闸有效尺度为59.0*8.0*3.0m（有效长度*有效宽度*槛上水深）。上游最高通航水位2.00m，上游最低通航水位1.50m，下游最高通航水位2.00m，下游最低通航水位0.00m,船闸检修上游水位2.00m，船闸检修下游水位3.23m。2公路桥为拱形预应力连续梁桥，孔跨布置为：42.2+42+36.2=120.4m，上部结构为双幅七室现浇预应力箱梁，桥宽38m，基础采用钻孔灌注桩结构。3单位、分部、分项工
4、程划分序号单位工程分部工程分项工程1围堰堤身抛填开山石、碎石垫层、反滤土工布、粘土填筑、旋喷桩防渗墙护面200kg大块石理坡上部结构浆砌挡墙2船闸基坑开挖基坑开挖地基与基础粉喷桩、旋喷桩、灌注桩、土工布、砼垫层闸首现浇底板、现浇消能梁、现浇输水阀室、输水管、现浇闸首边墩、储门槽、门槽、变形缝及止水闸室现浇底板、现浇闸墙、楼梯、变形缝及止水导航建筑物与靠船建筑物现浇导航墙护岸与护底现浇翼墙、M20浆砌石、C30砼护底墙后工程土方回填附属设施爬梯、系船柱、系船钩、水位计、电缆沟、油管沟、闸门支墩3挡潮闸基坑开挖基坑开挖地基与基础粉喷桩、旋喷桩、灌注桩、土工布、砼垫层闸室现浇底板、现浇闸墩、门槽、对
5、撑梁、变形缝及止水护岸与护底现浇翼墙、M20浆砌石护底、C30砼铺盖、C20细石砼灌砌块石、合金钢丝网抛石护底墙后工程土方回填附属设施电缆沟、油管沟、闸门支墩4公路桥基础粉喷桩、C35灌注桩下部结构C40承台、C40墩柱、C35桥台上部结构支座、支座垫石、抗震挡块、C50现浇箱梁、D80伸缩缝、沥青混凝土桥面铺装、附属结构C30桥台搭板、泄水管、C30砼护栏、C40人行道板5连接段基础铺设竹排、铺设土工布、碎石垫层、堤身土工格栅、道路土工格栅、塑料排水板、砂石桩堤身抛填开山石、道路开山石、宕渣回填、砂砾土回填、闭气土方护面抛石理砌、M20浆砌块石镇脚、15厚碎石垫层、25厚C20灌砌块石、35
6、厚M20浆砌块石上部结构挡墙垫层、挡墙基础、浆砌挡墙、压顶砼、变形缝三、施工总体目标本工程我单位将以“一流管理、一流质量、一流服务”的指导思想，严格按照重庆市现行的质量验收要求进行施工，将其作为本项目的施工重点，集中项目部优质资源（人、财、物），进行科学管理和精心组织施工，确保旋挖施工达到高速优质，并按期完成。为此，我们将做到：（1）质量目标：本工程按国家有关验评标准的要求进行验收，工程质量合格、一次性通过验收。（2）安全管理目标：杜绝死亡事故、重伤事故、重大交通事故和火灾事故，轻重伤频率控制在3以下。（3）文明施工及环保目标：贯彻执行建设部、国家环境保护局及重庆市有关建设文明工程施工法规并结
7、合施工区施工的具体要求，做到施工现场容貌整洁，确保施工不影响现场周围环境污染。职工带证上岗，施工噪声符合国家规定，控制施工粉尘排放，并且保证不影响周边单位工作人员的工作和生活环境，实现现场文明施工标准化。四、旋挖钻施工技术（一）施工工艺流程旋挖桩施工工艺：测量放样场地平整及钻机就位钢护筒制作及埋设（有回填土场地采用）钻进成孔清孔终孔旋挖钻机施工流程见下图。（二）施工准备1、技术准备（1）开工前应具备场地工程地质资料和必要的水文地质资料，施工图及图纸会审纪要。（2）施工现场环境和邻近区域内的地上地下管线（高压线、管道、电缆）、地下构筑物、危险建筑、实际地质情况与设计上的部分差别等的调查资料，提前
8、做好准备工作。确保不影响现场的施钻及其它工作。（3）具有可操作性的桩基工程的施工组织设计或施工方案和有关施工工艺的试验参考资料。（4）工程地质资料作好全面的施工准备，施工前对工程的地质情况尤其是对岩石及回填土的特性进行必要的研究，对钻孔过程中可能会遇到的问题及突发事件采取针对性的措施及应急处理方案。2、机械设备准备 根据现场施工要求，安排性能好的机械设备进场，并对进场设备进行必要的维护与保养，以保证设备正常运转。拟进场机械设备见后“机械设备进场计划”。（三）成孔方法1、测量放样采用全站仪精确定位桩孔的位置，根据桩定位点拉十字线钉放四个控制桩,以四个控制护桩为基准控制护筒的埋设位置和钻机的准确就
9、位。护桩要做好保护工作，防止施工过程中被扰动。2、场地平整及钻机就位液压多功能旋挖钻机就位时与平面最大倾角不超过4，现场地面承载能力大于250kN/m2，所以钻机平台处必需碾压密实。进行桩位放样，将钻机行驶到要施工的孔位，调整桅杆角度，操作卷扬机，将钻头中心与钻孔中心对准，并放入孔内，调整钻机垂直度参数，使钻杆垂直，同时稍微提升钻具，确保钻头环刀自由浮动孔内。3、钻进成孔本工程采用干孔钻进，钻进过程中，操作人员随时观察钻杆是否垂直，并通过深度计数器控制钻孔深度。当旋挖斗钻头顺时针旋转钻进时，底板的切削板和筒体翻板的后边对齐。钻屑进入筒体，装满一斗后，钻头逆时针旋转，底板由定位块定位并封死底部的
10、开口，之后，提升钻头到地面卸土。开始钻进时采用低速钻进，主卷扬机钢丝绳承担不低于钻杆、钻具重量之和的20%，以保证孔位不产生偏差。钻进护筒以下3m可以采用高速钻进，钻进速度与压力有关，采用钻头与钻杆自重摩擦加压，150MPa压力下，进尺速度为20cm/min；200MPa压力下，进尺速度为30cm/min；260MPa压力下，进尺速度为50cm/min。钻渣要及时运出工地，弃运到合适的地点以达到环境保护的要求。5、清孔用专用捞砂钻头将沉渣清出孔位。要求沉碴厚度不大于5.0cm。6、终孔钻孔前先用水准仪确定孔口标高，并以此作为基点，按设计要求的孔底标高计算孔深，以钻具长度确定孔深，孔深偏差不短于
11、设计深度，超钻深度不大于50cm；孔径用检孔器测量，若出现缩径现象应进行扫孔，符合要求后方可进行下道工序。钻孔桩钻孔允许误差表序号项目允许偏差（mm）1孔径不小于设计孔径2孔深不小于设计孔深3孔位中心偏心群桩100单排桩504倾斜度1%*孔深5浇筑混凝土前桩底沉碴厚度507、钻孔异常处理（1）坍孔处理钻孔过程中发生坍孔后，要查明原因进行分析处理，可采用加深埋护筒等措施后继续钻进。根据现场情况也可在泥浆中加入大量的干锯末，同时增大泥浆比重（控制在1.151.4之间），改善其孔壁结构。钻头每次进入液面时，速度要非常缓慢，等钻头完全进入浆液后，再匀速下到孔底，每次提钻速度控制在0.30.5m/s。坍
12、孔严重时，应回填重新钻孔。（2）缩孔处理钻孔发生弯孔缩孔时，一般可将钻头提到偏孔处进行反复扫孔，直到钻孔正直，如发生严重弯孔和探头石时，应采用小片石或卵石与黏土混合物，回填到偏孔处，待填料沉实后再钻孔纠偏。（3）埋钻和卡钻处理埋钻主要发生在一次进尺太多和在砂层中泥浆沉淀过快；卡钻则主要发生在钻头底盖合拢不好，钻进过程中自动打开或在卵石地层钻进时，卵石掉落卡钻等。埋钻或卡钻发生后，在钻头周围肯定沉淀了大量的泥浆，形成很大的侧阻力。因此处理方案应首先消除阻力，严禁强行处理，否则有可能造成钻杆扭断、动力头受损等更严重的事故。事故发生后，应保证孔内有足够的泥浆，保持孔内压力，稳定孔壁防止坍塌，为事故处
13、理奠定基础。五、工程质量目标及保证措施1、质量检查项目一次合格率100%。2、本工程按青岛市和国家有关验评标准的要求进行验收，工程质量合格并一次性通过验收。3. 放线完成后，施工员认真对每根桩定位点进行复查，确定无误后方可施工。在施工过程中，项目部管理人员对每根桩成孔质量、成孔深度进行检查。施工完成后，首先由项目部技术负责人、专职质检工程师、施工员对每根桩逐一进行检查，达到质量目标后，书面向监理单位申请验收，经监理单位检查合格后，请质监站、设计等单位进行验收。六、安全生产及文明施工措施（一）工程施工安全目标1、安全管理目标：杜绝死亡事故、重伤事故、重大交通事故和火灾事故，轻重伤频率控制在3以下
