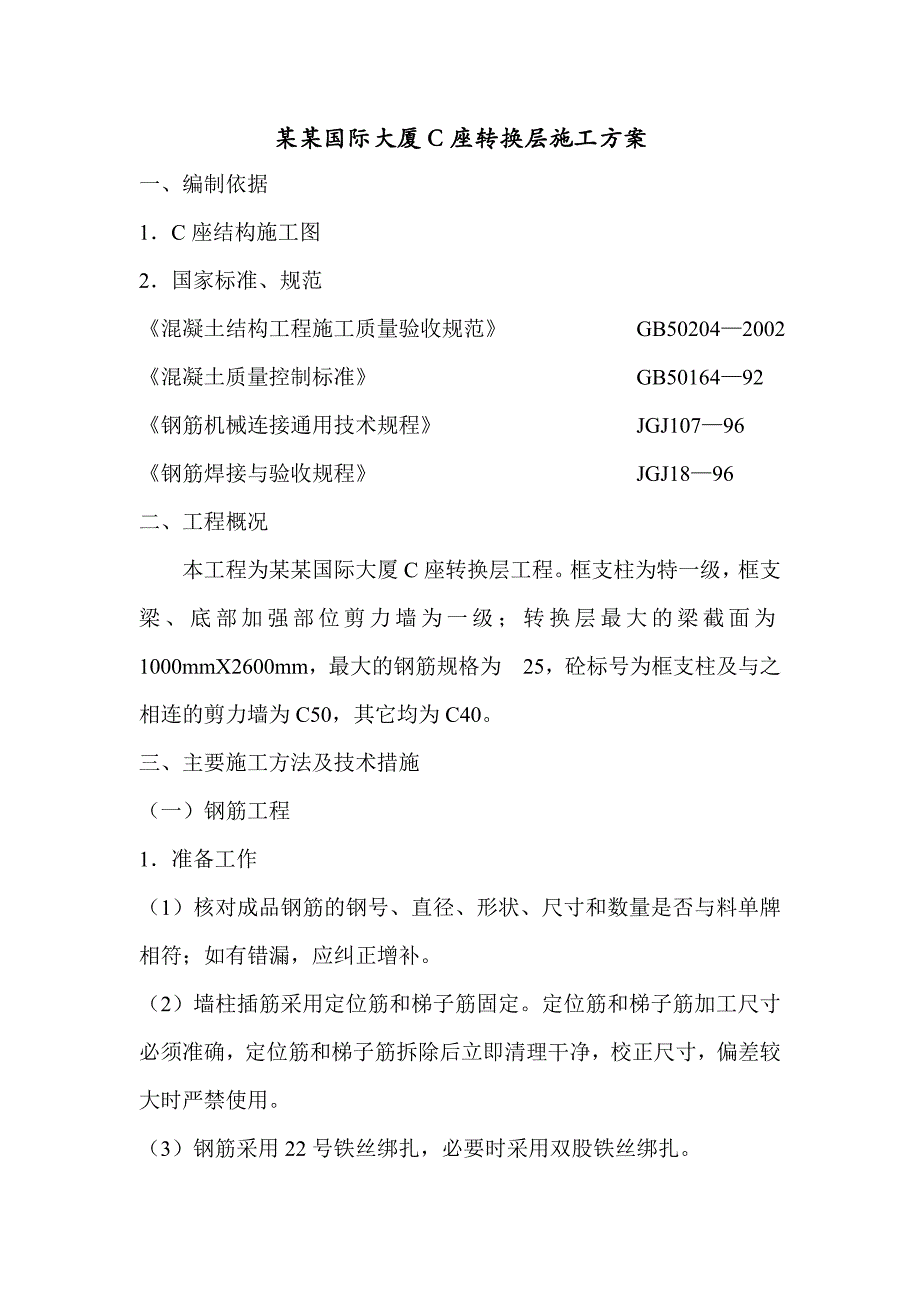

1、某某国际大厦C座转换层施工方案一、编制依据1C座结构施工图2国家标准、规范混凝土结构工程施工质量验收规范 GB502042002混凝土质量控制标准 GB5016492钢筋机械连接通用技术规程 JGJ10796钢筋焊接与验收规程 JGJ1896二、工程概况本工程为某某国际大厦C座转换层工程。框支柱为特一级，框支梁、底部加强部位剪力墙为一级；转换层最大的梁截面为1000mmX2600mm，最大的钢筋规格为25，砼标号为框支柱及与之相连的剪力墙为C50，其它均为C40。三、主要施工方法及技术措施（一）钢筋工程1准备工作（1）核对成品钢筋的钢号、直径、形状、尺寸和数量是否与料单牌相符；如有错漏，应纠正

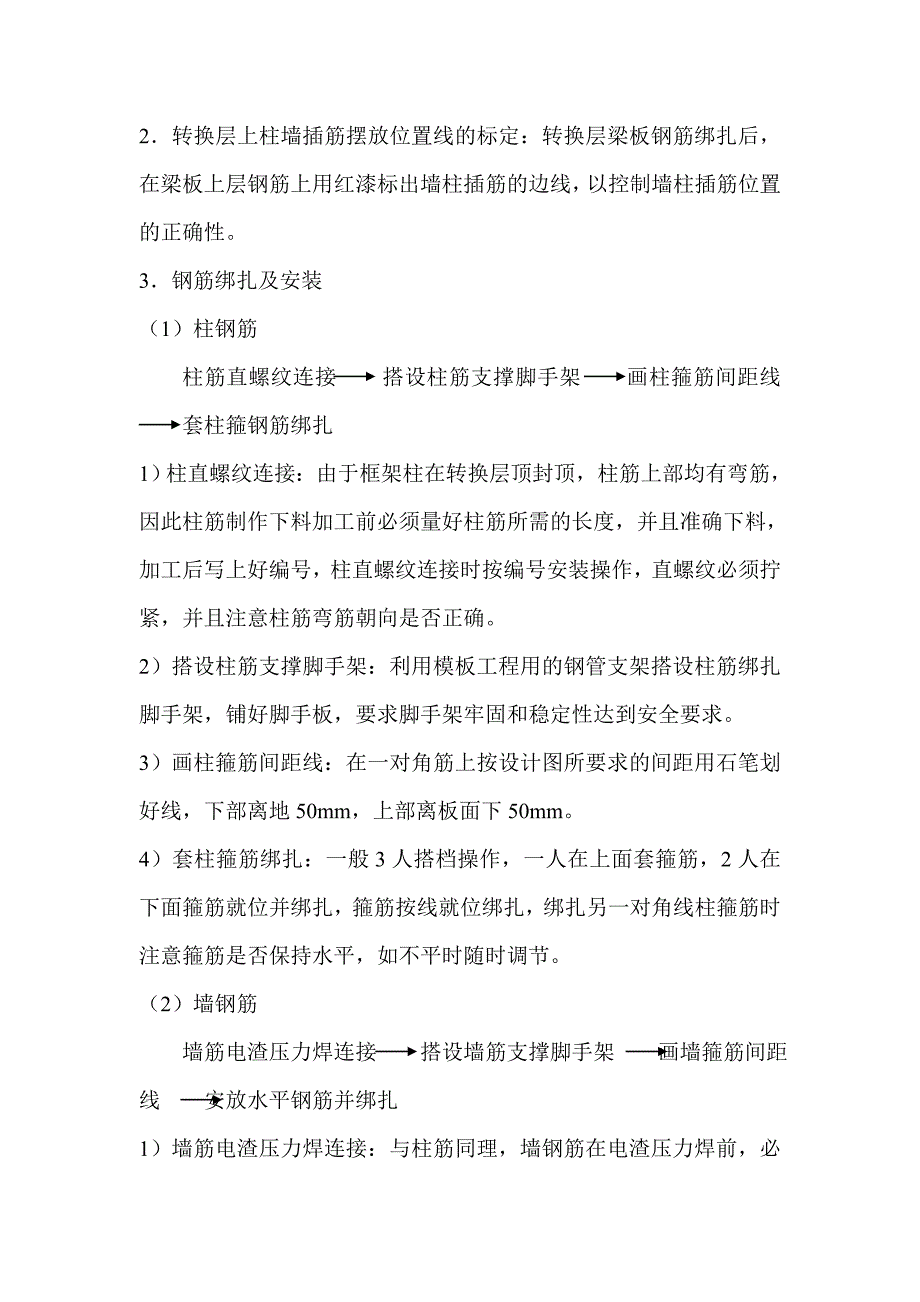

2、增补。（2）墙柱插筋采用定位筋和梯子筋固定。定位筋和梯子筋加工尺寸必须准确，定位筋和梯子筋拆除后立即清理干净，校正尺寸，偏差较大时严禁使用。（3）钢筋采用22号铁丝绑扎，必要时采用双股铁丝绑扎。2转换层上柱墙插筋摆放位置线的标定：转换层梁板钢筋绑扎后，在梁板上层钢筋上用红漆标出墙柱插筋的边线，以控制墙柱插筋位置的正确性。3钢筋绑扎及安装（1）柱钢筋柱筋直螺纹连接 搭设柱筋支撑脚手架 画柱箍筋间距线 套柱箍钢筋绑扎1）柱直螺纹连接：由于框架柱在转换层顶封顶，柱筋上部均有弯筋，因此柱筋制作下料加工前必须量好柱筋所需的长度，并且准确下料，加工后写上好编号，柱直螺纹连接时按编号安装操作，直螺纹必须拧紧

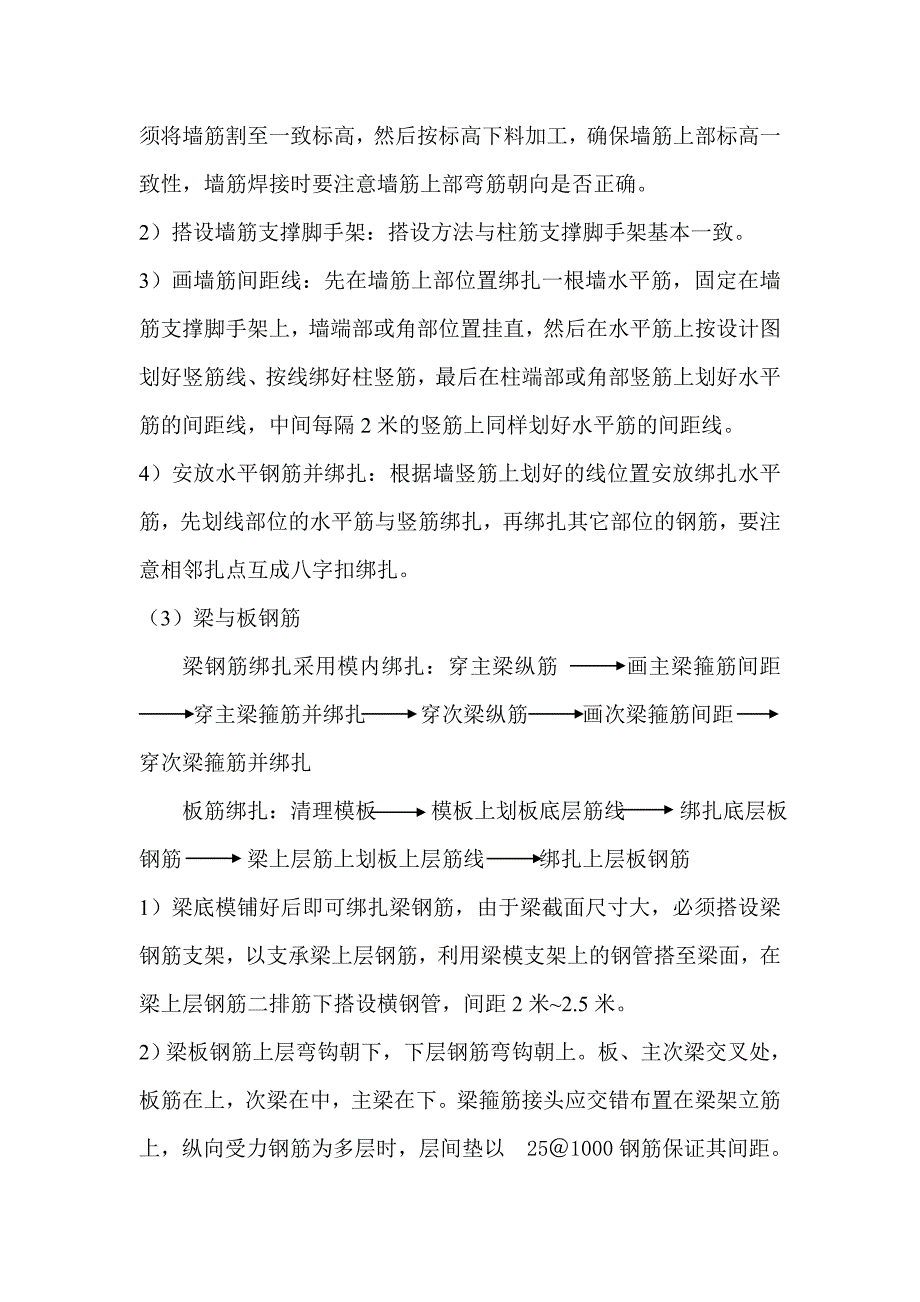

3、，并且注意柱筋弯筋朝向是否正确。2）搭设柱筋支撑脚手架：利用模板工程用的钢管支架搭设柱筋绑扎脚手架，铺好脚手板，要求脚手架牢固和稳定性达到安全要求。3）画柱箍筋间距线：在一对角筋上按设计图所要求的间距用石笔划好线，下部离地50mm，上部离板面下50mm。4）套柱箍筋绑扎：一般3人搭档操作，一人在上面套箍筋，2人在下面箍筋就位并绑扎，箍筋按线就位绑扎，绑扎另一对角线柱箍筋时注意箍筋是否保持水平，如不平时随时调节。（2）墙钢筋墙筋电渣压力焊连接 搭设墙筋支撑脚手架 画墙箍筋间距线 安放水平钢筋并绑扎1）墙筋电渣压力焊连接：与柱筋同理，墙钢筋在电渣压力焊前，必须将墙筋割至一致标高，然后按标高下料加工
4、，确保墙筋上部标高一致性，墙筋焊接时要注意墙筋上部弯筋朝向是否正确。2）搭设墙筋支撑脚手架：搭设方法与柱筋支撑脚手架基本一致。3）画墙筋间距线：先在墙筋上部位置绑扎一根墙水平筋，固定在墙筋支撑脚手架上，墙端部或角部位置挂直，然后在水平筋上按设计图划好竖筋线、按线绑好柱竖筋，最后在柱端部或角部竖筋上划好水平筋的间距线，中间每隔2米的竖筋上同样划好水平筋的间距线。4）安放水平钢筋并绑扎：根据墙竖筋上划好的线位置安放绑扎水平筋，先划线部位的水平筋与竖筋绑扎，再绑扎其它部位的钢筋，要注意相邻扎点互成八字扣绑扎。（3）梁与板钢筋梁钢筋绑扎采用模内绑扎：穿主梁纵筋 画主梁箍筋间距 穿主梁箍筋并绑扎 穿次梁
5、纵筋 画次梁箍筋间距穿次梁箍筋并绑扎 板筋绑扎：清理模板 模板上划板底层筋线 绑扎底层板钢筋 梁上层筋上划板上层筋线 绑扎上层板钢筋1）梁底模铺好后即可绑扎梁钢筋，由于梁截面尺寸大，必须搭设梁钢筋支架，以支承梁上层钢筋，利用梁模支架上的钢管搭至梁面，在梁上层钢筋二排筋下搭设横钢管，间距2米2.5米。2）梁板钢筋上层弯钩朝下，下层钢筋弯钩朝上。板、主次梁交叉处，板筋在上，次梁在中，主梁在下。梁箍筋接头应交错布置在梁架立筋上，纵向受力钢筋为多层时，层间垫以251000钢筋保证其间距。3）由于转换层梁钢筋多，与梁砼同配比的砂浆垫块承受不了钢筋的重量，因此梁底钢筋下垫25钢筋1000，确保梁底筋保护层
6、的厚度；其它位置用与梁板砼同配比的砂浆垫块垫好。4）梁钢筋直螺纹及对焊接头应相互错开，在同一截面受拉区不超过25%，受压区不超过50%。直螺纹接头应拧紧，并且注意梁弯铁朝向是否正确。5）由于梁钢筋在柱中的锚固长度不小于850mm，而柱高仅650mm左右，梁钢筋必须锚入下层柱内，在四层砼浇筑前必须先搭设转换层梁支架，把转换层梁钢筋绑扎好，因此每根梁支架立管下必须放置一块120X120X120同板砼标号的砼垫块（砼垫块下必须有立杆）。6）板钢筋从梁或墙边5cm开始配置，板钢筋相邻扎点要互成八字扣。7）梁箍筋距梁或墙边5cm开始配置，箍筋的规格、间距、肢数及腰筋、拉钩的绑扎均应符合设计要求及规范规定
7、。（4）标准层墙插筋绑扎 墙插筋定位放线 墙插筋绑扎1）在转换层梁板上层筋上放出墙轴线、边线，用红漆做明显标记。2）根据边线先就位绑扎墙暗柱插筋，然后绑扎墙插筋，插筋上口用定位筋及梯子筋固定，插筋必须与转换层梁板钢筋扎牢，必要时用电焊把插筋与转换层梁箍筋或板筋焊牢，确保插筋不下落。4钢筋质量要求（1）钢筋原材料必须具有原材质量证明书，其质量必须符合有关标准的规定。（2）进场钢筋表面必须清洁无损伤，不得带有颗粒状或片状铁锈、裂痕、结疤、折叠油渍和漆污等。进场钢筋必须复试合格后方可使用。（3）成型钢筋形状、尺寸准确，平面上没有翘曲不平。弯曲处不得有裂纹和回弯现象。（4）钢筋绑扎安装必须符合混凝土结
8、构工程施工质量验收规范（GB502042002）、钢筋机械连接通用技术规程（JGJ1072003）的要求。（5）钢筋规格、形状、尺寸、数量、间距、锚固长度、接头位置必须符合设计及施工规范规定；机械连接的接头性能、接头位置的留设必须符合有关技术规程的规定。（6）钢筋安装位置允许偏差项次项目允许偏差（mm）项次项目允许偏差（mm）1绑扎钢筋网的长与宽107钢筋弯起点位置202绑扎钢筋网网眼尺寸208绑扎箍筋、横向钢筋间距203绑扎钢筋骨架宽度、高度59焊接预埋件中心位置54绑扎钢筋骨架的长度10水平高差+3，05受力钢筋间距1010受力保护层梁、柱56受力钢筋排距5墙、板3（二）模板工程1模板计算
9、（框架梁按10002600mm）（1）荷载计算砼自重：1.20.82.625009.810-3=61.152 KN/m模板自重：1.21000.89.810-3=0.94 KN/m施工荷载：1.42000.89.810-3=2.19 KN/m合计 q1=64.28 KN/m乘以折减系数0.9，则q2=0.964.28=57.85 KN/m经计算小横杆不能承受荷载q2 。在小横杆下架三根立杆。则小横杆受力可简化为如图AB段：RA=qb3(4-b/l)/8L3=57.850.13(4-0.1/0.4)/80.43=0.424RB=qb(8-4b2/l2+b3/L3)/8=57.850.1(8-40
10、.12/0.42+0.13/0.43)/8=5.62KNMmax=RA(a+RA/2q)=0.424 (0.3+0.424/2KN.m5)=0.129 KN.m抗弯验算：=M/W=0.129106/5.08103=25.39 N/mm2 205 N/mm2 (安全)挠度验算：=aRA(3l2-a2)-qb3/6EI=3000.39103(34002-3002)-57.851003/62.0610512.19104=0.37 mm400/150=2.67 mm (安全)BC段：RB=ql/2=57.850.4/2=11.57 KNMmax=ql2/24=57.850.42/24=0.386 KN
11、.m抗弯验算：=M/W=0.386106/5.08103=75.98 N/mm2 205 N/mm2 (安全)挠度验算：=ql4/384EI=57.854004/(3842.0610512.19104)=0.15 400/150=2.67 （ 满足条件）故小横杆满足条件。（2）立杆稳定性验算立杆受最大压力：Nmax=1.2(11.57+5.62)=20.63 KN立杆长度 l0=h=1.511.8=2.718m=2718mm长细比 = l0/i=2718/15.8=172.025查得轴心受压构件稳定系数 =0.24则 N/A=20.63103/0.26489=162.26 所以 M= fyAs
12、(h0- as)=3601137(550-25)=214.89106 N.mm=214.89 KN.mF=8M/l=8214.89/7=245.59 KN因为M1max =450.8 KN.m M=214.89 KN.m ，所以该梁需要加固。第四层通过钢立管传递给第三层梁的荷载：g=512.2-245.59+39.2-54.88=250.93 KN 245.59 KN由上计算可知四层的梁不能承受五层梁传递下来的荷载，故需要对四层梁进行加固，四层传递下的荷载三层梁仍不能承受，三层梁需要加固。二层梁能承受三层传递下来的荷载,因此二层梁不必加固.根据上述计算初步确定转换层模板支架方案及卸载措施：五层梁模板采用5080小楞木顺梁方木、竹胶板厚11mm，支撑系统采用48钢管，梁底立管横向间距400mm，设四道。梁侧模设置穿梁对拉螺栓14，上下左右间距均为600mm。在梁底支架立管底设14槽钢沿梁垂直方向铺设（伸过梁底支架立管200mm），让转换层的荷载通过槽钢均匀传递至四层梁板。为保证四层卸荷效果，四层模板支架均不拆除。四层梁底立管横向布置间距500mm、纵向间距800mm，梁底小横杆间距为
