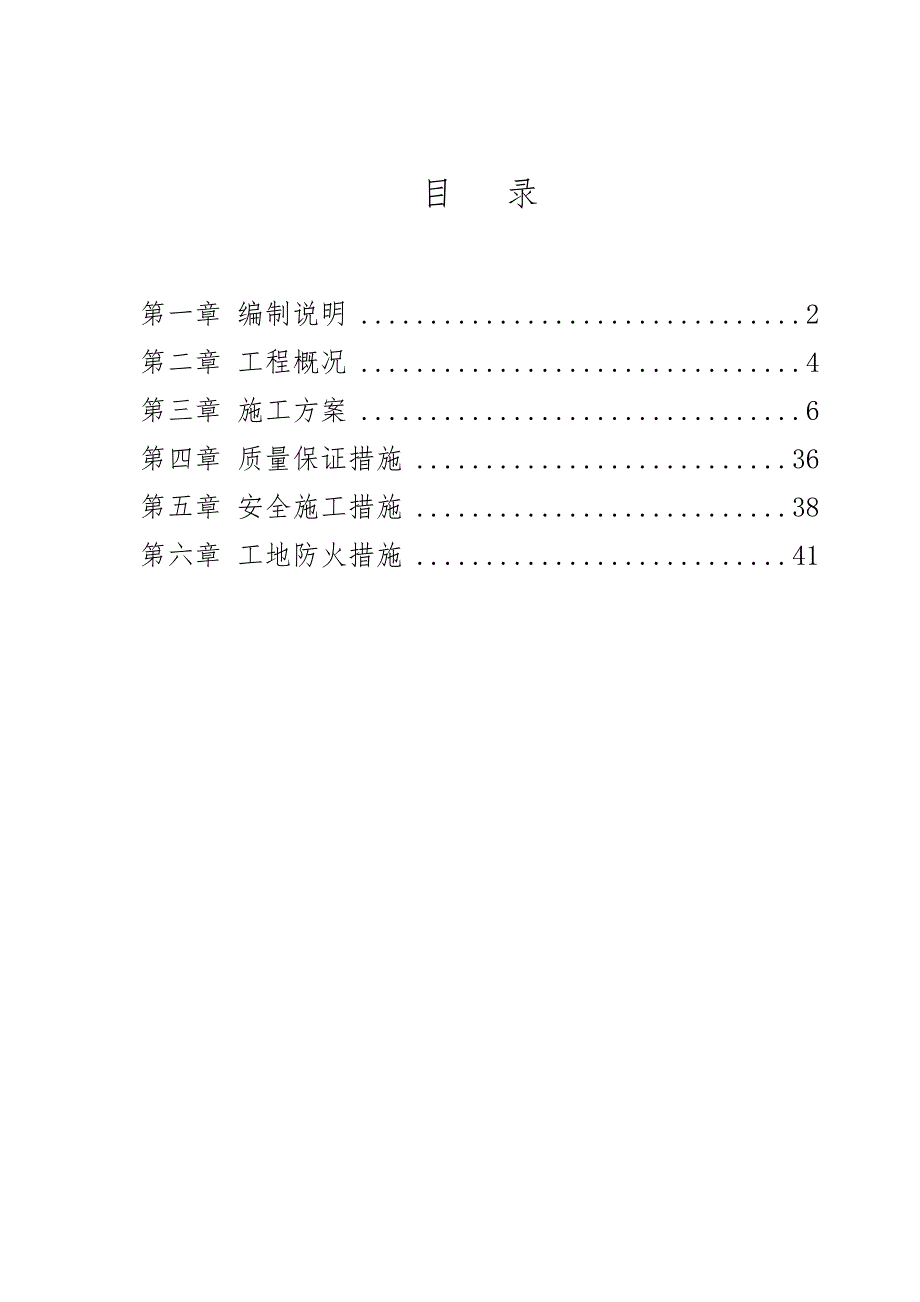

1、能源管控中心一期工程之能管大厅装修工程施工组织设计编制：（签字）审核：（签字）批准：（签字）单位名称：目 录第一章 编制说明2第二章 工程概况4第三章 施工方案6第四章 质量保证措施36第五章 安全施工措施38第六章 工地防火措施41第一章 编制说明一、综合说明我公司经过认真的阅读本工程设计施工图纸和专业技术人员现场实际勘察，通过项目经理部的研究分析，对整个工程的施工进行了策划部署，在综合考虑了各方面因素的基础上，选择优化施工方案，编制了本工程的施工组织设计，以使本工程的施工组织设计具有科学性、实施指导性和可操作性，以保证按期、优质、高效、安全地完成本工程的建设任务。二、编制依据本工程施工组织
2、设计编制的依据是：1、本工程所选择使用的国家标准图集。2、国家和上级单位以及公司有关安全生产，文明施工的政策法令性文件和法规、规定。3、施工现场的自然条件和具体情况。（现场地理环境、水文地质、气象环境、交通运输、供水供电等）4、现行建筑装饰、安装工程施工的有关规程、规范、验收标准及中华人民共和国国家行业标准。工程测量规范GB50026-93建筑地面工程施工及规范规范GB50209-2002建筑装饰装修工程施工质量验收规范GB50210-2001建筑给水排水及采暖工程施工质量验收规范GB502422002通风与空调工程施工质量验收规范GB502432002建筑电器工程施工质量验收规范GB5030
3、32002建筑工程施工质量验收规范GB503092001建筑施工高处作业安全技术规范JGJ80-91建筑机械使用安全技术规范 JGJ3386施工现场临时用电安全技术规范JGJ4688第二章 工程概况第一节、工程概况一、工程名称与现场情况某某厂区能源管控中心一期工程之能管大厅装修工程（以下简称本工程），本工程为旧楼改造工程，需要对原有的部分设施进行拆除，并按照施工图纸做相应的装修。二、本工程的设计特点与施工难点1、本工程为旧楼改造工程，包含的分项分部工程较多，而且本工程的办公室装饰装修后属厂内主要领导、技术部门人员的日常办公场所。因此对施工工期、文明安全施工、环境保护以及组织交通运输和材料设备进
4、出场，均要求十分严格，这将成为我公司本工程重点管理和控制内容；另外施工中如何最大程度地降低施工噪音、保证施工期间建设单位的正常工作环境也是施工管理的重点。2、本工程功能齐全，很多专业工种需要立体交叉、穿插配合施工，因而需要网络计划等先进管理手段对整个工程的施工进行统筹计划，并会同建设单位加强对现场的管理和调度，监理单位加强对材料、工艺的监督。3、本工程其质量的好坏、服务水平的高低、施工进度的快慢都直接影响着我公司施工队伍的形象和声誉，因此，作为施工单位我们将对本工程的施工进行严密的组织和统筹，将对施工的计划、组织、管理进行科学的设计、合理的安排，并对本工程的施工到保修的全过程负责到底，确保为用
5、户提供最佳的服务和一流产品。第二节、施工目标一、质量目标该工程的施工将严格按照国家现行的施工规程、操作规程和工程质量检验评定标准的要求执行。严格要求、精心施工，在确保工程按期达到“合格”的质量标准，力争达到合格工程标准。二、施工工期目标计划开工日期时间为：某某年3月1日开工，计划竣工时间为某某年4月15日。三、安全、文明施工、环境保护目标本工程严格执行建筑施工高处作业安全技术规范JGJ80-91、建筑机械使用安全技术规范 JGJ3386、施工现场临时用电安全技术规范JGJ4688、关于建筑施工现场安全管理的文件及规范的要求，采取有效措施，做到文明施工、安全施工。杜绝重大伤亡施工事故的发生。 加
6、强保护措施，分段封闭施工。采用环保材料，将本工程建成一个绿色环保型工程。第三章 施工方案第一节、室内装饰工程施工程序一、室内装饰工程施工工序1、根据先隐蔽、后表面，从上到下、由里至外的基本原理并结合本标段施工项目的具体情况特制定期施工流向。施工准备 拆除工程 砌筑工程 隐蔽工程（线管布置） 装饰基、面层 成品保护 安装工程（电器、灯具等） 清洁、自检、调试 竣工验收第二节、主要项目的施工方法一、天花吊顶工程（一）、天棚工程施工方法、技术交底 在施工作业前由工地技术负责人带施工队长进行放线、技术交底，技术交底的主要内容为：熟识图纸，了解天棚上的灯具、空调风口、监控探头的具体位置，协调好相互位置，
7、龙骨的排列应保证罩面板成对称放置。吊点必须垂直地吊在主龙骨上，间距在600800之间，应用8圆钢或角钢吊牢。有条件时应尽量采用配套的烤漆轻钢活动吊杆，主龙骨距端不超过300。主次龙骨和收边条的搭配根据相关的配套龙骨规定，订货时应将不同规格的材料订齐，施工前必须清点配套。龙骨在施工中应有起拱高度，且应小于房间短向跨度的/200。全面校正主次龙骨的位置及水平度，其它各专业工种也必须紧密地配合，做好各自的隐蔽工作业，以便封闭。 接到天棚隐蔽工程记录认可表后，开始石膏板、微孔铝方板的安装，板宜竖向铺设，安装时自攻螺钉与板边距离应为1015，螺钉间距150170为宜，均匀固定。钉头嵌入板面深度以0.51
8、为宜，板与板之间缝隙应在左右，固定时应从一块板的中间向板的四边固定，不得多点同时操作。凡用夹板封板，木构件的内面应做好防火处理。螺钉眼应刷防锈漆，再用石膏腻子点补，缝隙在填满后必须用沙封闭，然后根据面层的装饰材料，做好板面的平整和防潮处理。（二）、轻钢龙骨石膏板吊顶施工工艺1、施工程序：弹线固定吊杆安装龙骨调平安装罩面板。2、施工工艺及施工要点： A、弹线：放线主要是将吊顶标高线到墙面或柱面上，龙骨布置线弹到楼板下底面上；吊杆的位置线与龙骨一样，同时弹在楼板下底面上。 B、固定吊杆：吊杆与结构的固定基本上有三种形式：板或梁上预留吊钩或预埋件；在吊顶的位置，用冲击钻打胀管螺栓，然后将胀管螺栓同吊
9、杆焊接；用射钉枪固定射钉，如果选用尾部带孔的射钉，将吊杆穿过尾部的孔即可。如果选用不带孔的射钉，宜先将一个小角铁固定在楼板上，另一边钻孔，将吊杆穿过角铁的孔即可固定。 C、安装龙骨；龙骨安装，一般是按照预先弹好的位置，从一端依此安装到另一端。如果有高低跨，常规做法是先安装高跨部分，然后再安装低跨部分。对于检修孔、上人孔、通风篦子等部位，在安装龙骨的同时，应将尺寸及位置留出，将封边的横撑龙骨安装完毕。如果在吊顶下部悬挂大型吊灯龙骨与吊杆在此方面都应做好配合，有些龙骨还需要断开，那么，在构造上还应采取相应的加固措施。如遇大型灯饰，悬挂最好同龙骨脱开，以便安全使用。若一般灯具，对于隐蔽式装配吊顶来说
10、，可以将灯具直接固定在龙骨上。 D、龙骨调平：在安装龙骨前，因为已经拉好标高控制线，根据标高控制线，使龙骨就位，因此龙骨的调平与安装宜在同一时间完成。调平主要是调整主龙骨，只要主龙骨标高正确，中、小龙骨一般不会发生问题。 E、安装罩面板：石膏板用螺钉固定在龙骨上。金属龙骨大多采用自功螺钉，木龙骨采用木螺丝。不管采用那种方法，都应注意以下几个方面的问题：板材应在自由状态下进行固定，防止出现弯棱、凸棱现象；纸面石膏板与龙骨固定，应从一块板的中间向板的四边固定，不得多点同时作业；螺钉与板边距离应不小于15MM，螺钉间距以150MM170MM为宜，均匀布置，并与板面垂直，钉头嵌入石膏板深度以0.51M
11、M为宜；板材与板材应纵横交叉安装，一个房间内不能出现大于板材长度的拼接缝。 (三)、烤漆龙骨矿棉板、微孔铝方板吊顶施工工艺1、施工程序：弹线固定骨架的连接件固定骨架安装矿棉板、铝方板。2、施工工艺及施工要点：A、弹线：先将楼、地面标高基准线弹出，以楼、地面标高基准线为为准，弹出设计要求的天花标高；B、固定骨架的连接件：骨架的横竖杆件是通过连接件与结构固定，而连接件与结构之间可以与结构的预埋件焊牢，这一种方法较灵活，尺寸误差叫小，容易保证质量的准确性，故而较多采用。连接件施工，主要是保证牢固。膨胀螺栓的埋入深度等方面，都应严格把关，对于关键部位，如大门入口的上部膨胀螺栓，最好做拉抜实验，看是否符
12、合设计要求。型钢一类的连接件，其表面应镀锌，焊缝处应刷放锈漆。C、固定骨架：骨架应先进行防腐处理。安装骨架位置准确，结合要牢固。安装后，检查中心线、表面标高等。为了保证板的安装精度，宜用经纬仪对横竖杆件进行贯通。变形缝、沉降缝、变截面处等应妥善处理，使之满足使用要求。D、安装矿棉板、铝方板：先将板托起，然后将其一端压入板龙骨卡槽内，再顺势将另一端压入板龙骨另一卡槽内，所有板纵横方向均应严格对齐，接缝必须笔直一条，不得有弯斜。（四）、吊顶工程质量检验方法及验收标准根据中华人民共和国行业标准建筑装饰工程施工及验收规（JGJ73-91）中吊顶工程施工验收标准及办法。A、按有代表性的自然间抽查10%，
13、过道按10延长米礼堂、厂房等大间按两轴线为1间，但不少于3间。B、检查吊顶工程所用材料的品种、规格、颜色以及基层构造、规定方法等是否符合设计要求。C、罩面板与龙骨应连接紧密，表面应平整，不得有污染、折裂、缺棱掉角、锤伤等缺陷，接缝应均匀一致，粘贴的罩面板不得有刨透之处。D、搁置的罩面板不得有漏、透、翘角现象。E、吊顶罩面板工程质量的允许偏差，应符合下面的规定：项次项目允许偏差（MM）检 验方 法石膏板无机纤维板木 质 板金属板石膏板纸面石膏板矿棉装饰板铝方板胶合板纤维板1表面平整32232用靠尺和楔形塞尺检查2接缝平直33331.5拉线检查，不足拉涌线3压条平直33334接缝高低110.51用
14、直尺和楔形塞尺检查5压条间距2222用尺检查（五）、木制吸音板墙面安装工艺一、材料说明木质吸音板，采用国内外先进技术、运用最新声学理论，声学效果明显，安装简单便捷，符合环保要求，在国内新型建筑装饰工程中得到了广泛的应用。1、木质吸音板由饰面、芯材和吸音薄毡组成。芯材为16mm 或18mm 厚的进口MDF 板材。芯材的正面贴有饰面，背面粘贴德国科德宝黑色吸音薄毡。根据客户的要求，饰面有各种实木贴面、进口烤漆面、油漆面和其它饰面。2、龙骨，尤其要注意裁开部分吸音板的尺寸，保证两边的对称)和线条（收边线条、外角线条、连接线条），并为电线插口、管子等物体切空预留。3.安装吸音板：（1）吸音板的安装顺序，遵循从左到右、从下到上的原则。（2）吸音板横向安装时，凹口朝上；竖直安装时，凹口在右侧。项次 项目 允许偏差 (mm) 检查方法1 垂直度 3 用1m 垂直检测尺检查2 边框高度、宽度 0；2 用钢尺检查3 对角线长度差 3 用钢尺检查4 裁口、线条接缝高度差 1 用钢直尺和塞尺检查（3）部分实木吸音板有对花纹要求的，每一立面应按照吸音板上事先编制好的编号依次从小到大进行安装。（吸音板的编号遵循从左到右、从下到上、数字依次从小到大）4.吸音板在龙骨上的固定：（1）木龙骨：用射钉安装
