《昆明市轨道交通6号线大板桥车辆段过渡段工程施工组织设计.doc》由会员分享，可在线阅读，更多相关《昆明市轨道交通6号线大板桥车辆段过渡段工程施工组织设计.doc（56页珍藏版）》请在第壹文秘上搜索。

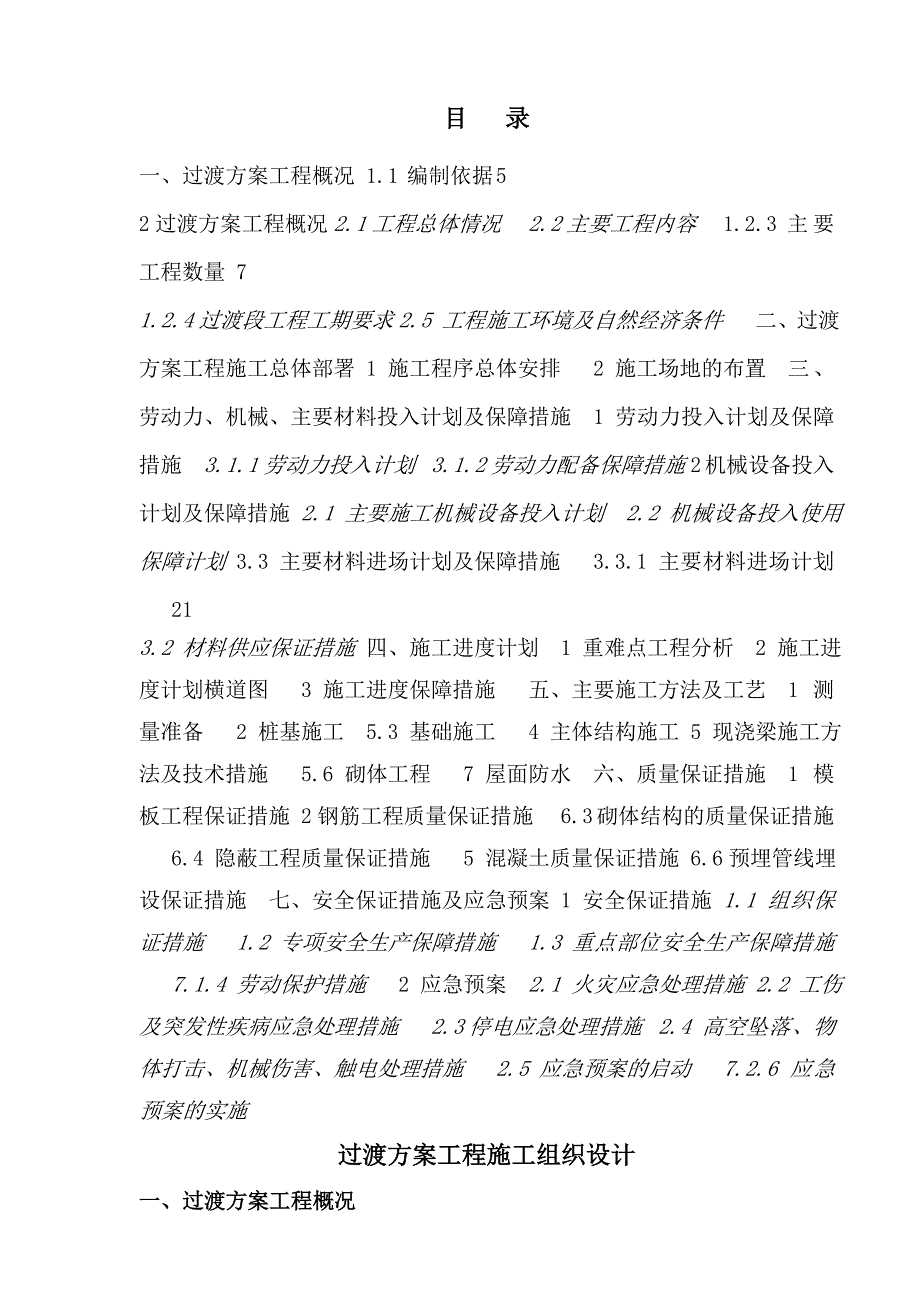

1、目 录一、过渡方案工程概况1.1 编制依据52过渡方案工程概况2.1工程总体情况2.2主要工程内容1.2.3主要工程数量71.2.4过渡段工程工期要求2.5 工程施工环境及自然经济条件二、过渡方案工程施工总体部署1 施工程序总体安排2 施工场地的布置三、劳动力、机械、主要材料投入计划及保障措施1 劳动力投入计划及保障措施3.1.1劳动力投入计划3.1.2劳动力配备保障措施2 机械设备投入计划及保障措施2.1 主要施工机械设备投入计划2.2 机械设备投入使用保障计划3.3 主要材料进场计划及保障措施3.3.1 主要材料进场计划213.2 材料供应保证措施四、施工进度计划1 重难点工程分析2 施工
2、进度计划横道图3 施工进度保障措施五、主要施工方法及工艺1 测量准备2 桩基施工5.3 基础施工4 主体结构施工5 现浇梁施工方法及技术措施5.6 砌体工程7 屋面防水六、质量保证措施1 模板工程保证措施2钢筋工程质量保证措施6.3 砌体结构的质量保证措施6.4 隐蔽工程质量保证措施5 混凝土质量保证措施6.6预埋管线埋设保证措施七、安全保证措施及应急预案1 安全保证措施1.1 组织保证措施1.2 专项安全生产保障措施1.3 重点部位安全生产保障措施7.1.4 劳动保护措施2 应急预案2.1 火灾应急处理措施2.2 工伤及突发性疾病应急处理措施2.3停电应急处理措施2.4 高空坠落、物体打击、

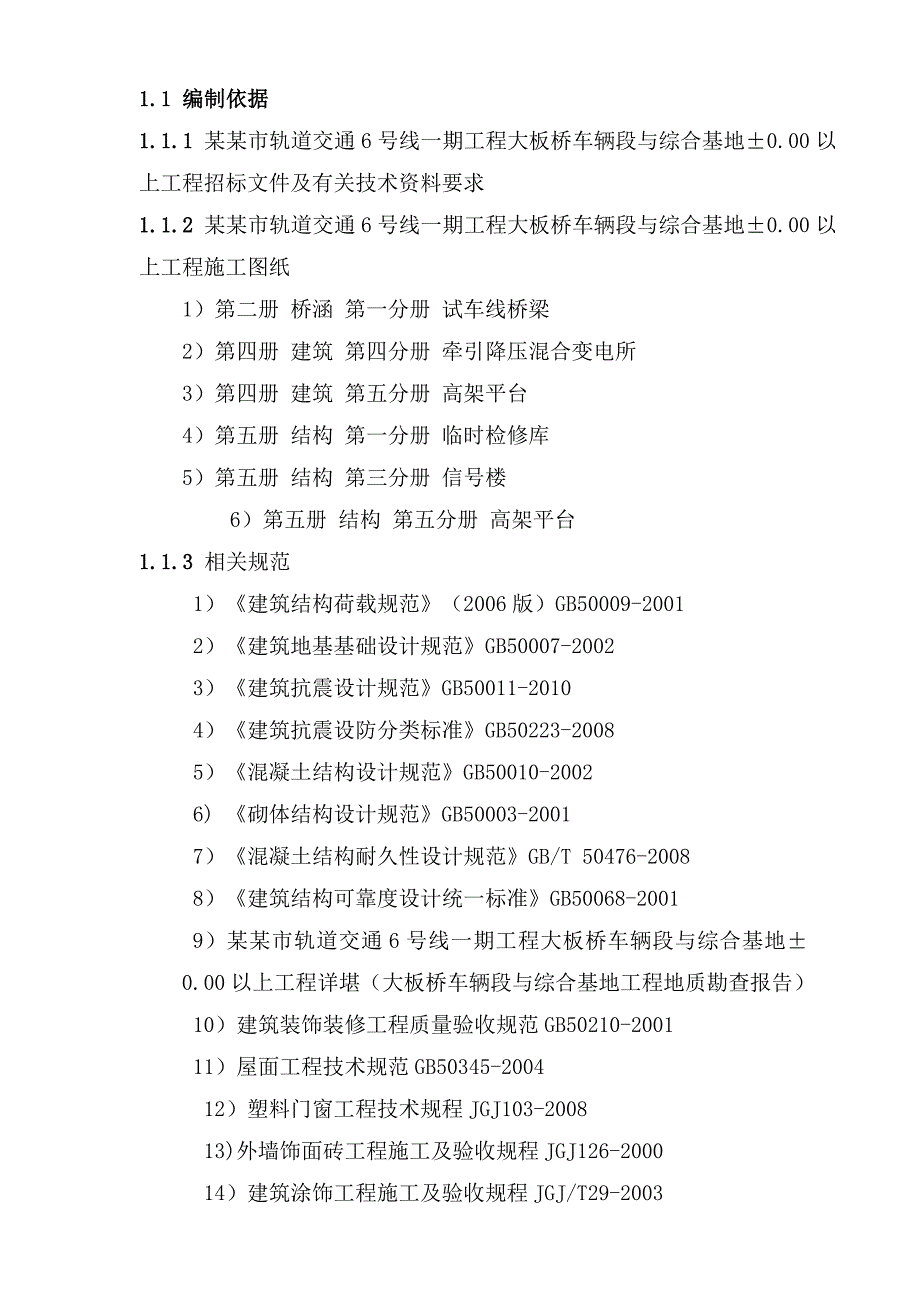

3、机械伤害、触电处理措施2.5 应急预案的启动7.2.6 应急预案的实施过渡方案工程施工组织设计一、过渡方案工程概况1.1 编制依据1.1.1 某某市轨道交通6号线一期工程大板桥车辆段与综合基地0.00以上工程招标文件及有关技术资料要求1.1.2 某某市轨道交通6号线一期工程大板桥车辆段与综合基地0.00以上工程施工图纸 1）第二册 桥涵 第一分册 试车线桥梁 2）第四册 建筑 第四分册 牵引降压混合变电所 3）第四册 建筑 第五分册 高架平台 4）第五册 结构 第一分册 临时检修库 5）第五册 结构 第三分册 信号楼 6）第五册 结构 第五分册 高架平台1.1.3 相关规范1）建筑结构荷载规范

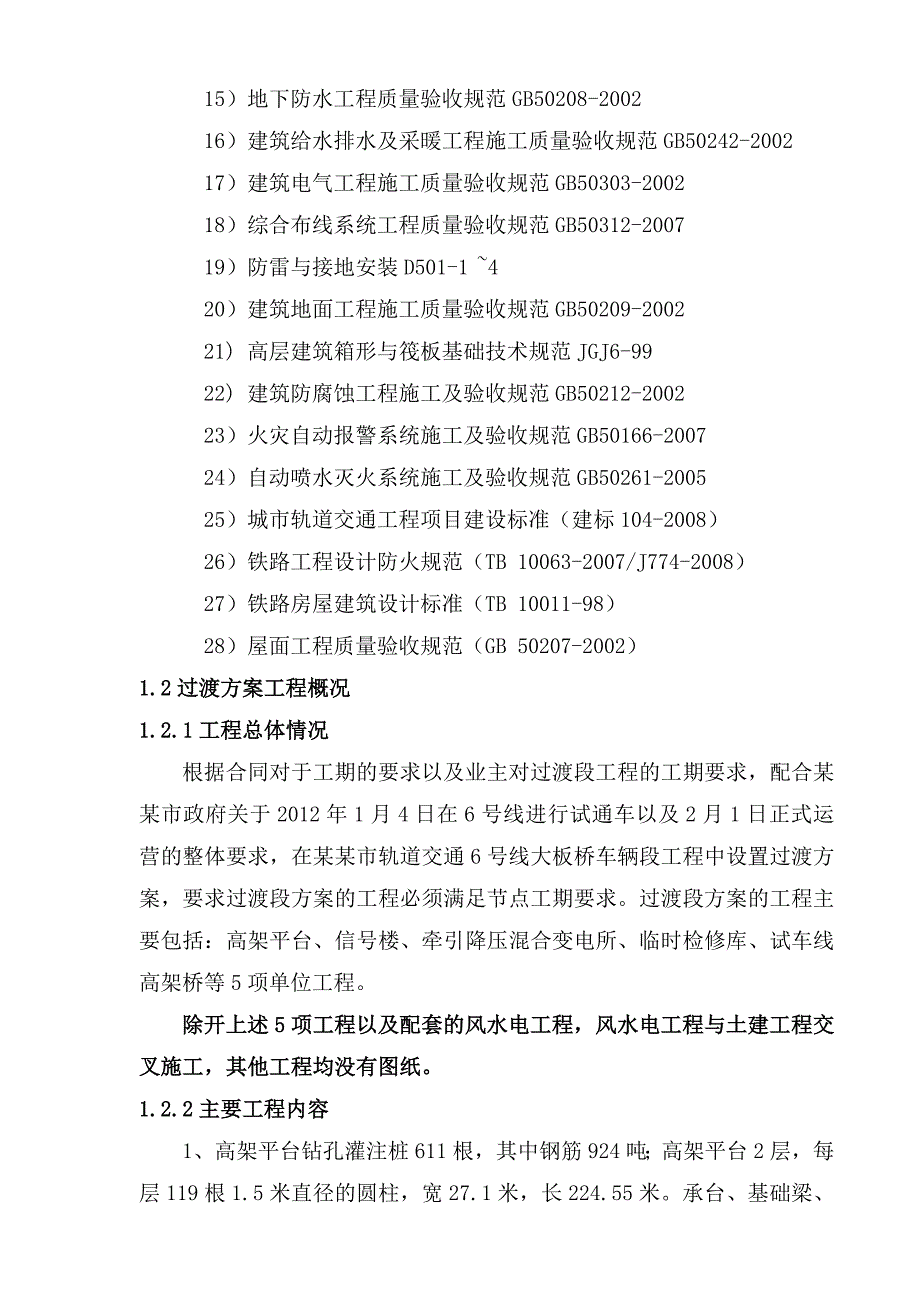

4、（2006版）GB50009-20012）建筑地基基础设计规范GB50007-20023）建筑抗震设计规范GB50011-20104）建筑抗震设防分类标准GB50223-20085）混凝土结构设计规范GB50010-20026) 砌体结构设计规范GB50003-20017）混凝土结构耐久性设计规范GB/T 50476-20088）建筑结构可靠度设计统一标准GB50068-20019）某某市轨道交通6号线一期工程大板桥车辆段与综合基地0.00以上工程详堪（大板桥车辆段与综合基地工程地质勘查报告）10）建筑装饰装修工程质量验收规范GB50210-200111）屋面工程技术规范GB50345-200
5、412）塑料门窗工程技术规程JGJ103-200813)外墙饰面砖工程施工及验收规程JGJ126-200014）建筑涂饰工程施工及验收规程JGJ/T29-200315）地下防水工程质量验收规范GB50208-200216）建筑给水排水及采暖工程施工质量验收规范GB50242-200217）建筑电气工程施工质量验收规范GB50303-200218）综合布线系统工程质量验收规范GB50312-200719）防雷与接地安装D501-1 420）建筑地面工程施工质量验收规范GB50209-200221) 高层建筑箱形与筏板基础技术规范JGJ6-9922) 建筑防腐蚀工程施工及验收规范GB50212-2
6、002 23）火灾自动报警系统施工及验收规范GB50166-2007 24）自动喷水灭火系统施工及验收规范GB50261-200525）城市轨道交通工程项目建设标准（建标104-2008）26）铁路工程设计防火规范（TB 10063-2007/J774-2008）27）铁路房屋建筑设计标准（TB 10011-98）28）屋面工程质量验收规范（GB 50207-2002）1.2过渡方案工程概况1.2.1工程总体情况根据合同对于工期的要求以及业主对过渡段工程的工期要求，配合某某市政府关于2012年1月4日在6号线进行试通车以及2月1日正式运营的整体要求，在某某市轨道交通6号线大板桥车辆段工程中设置
7、过渡方案，要求过渡段方案的工程必须满足节点工期要求。过渡段方案的工程主要包括：高架平台、信号楼、牵引降压混合变电所、临时检修库、试车线高架桥等5项单位工程。除开上述5项工程以及配套的风水电工程，风水电工程与土建工程交叉施工，其他工程均没有图纸。1.2.2主要工程内容1、高架平台钻孔灌注桩611根，其中钢筋924吨；高架平台2层，每层119根1.5米直径的圆柱，宽27.1米，长224.55米。承台、基础梁、柱、梁板所有钢筋合计3000吨。混凝土（含桩基）30000立方米左右。2、试车线高架桥为支架现浇简支箱梁，7孔，8个墩柱，总长214.7米。3、信号楼建筑面积4168平方米，钻孔灌注桩基础，5
8、层框架结构，层高4.2-6.3米。4、牵引降压混合变电所面积1510.92 m2，人工挖孔桩89根，地下一层，地上一层。5、临时检修库建筑面积3673.7m2，主跨一层，边跨二层。7、配套风水电1.2.3主要工程数量 1.2.3.2土建工程主要工程数量表序号内容单位数量备注一高架平台1土石方工程m3282982超前地质钻m1224031000钻孔混凝土灌注桩m16144800钻孔混凝土灌注桩m98605混凝土C15m3582.16混凝土C25m39927混凝土C30m39223.68混凝土C40m320437.6910内圆钢t470.810带肋钢t3497.711砌体m3198二信号楼1土石方
9、工程m330322超前地质钻m11443800钻孔混凝土灌注桩m11184混凝土 C10m359.15混凝土 C15m323.36混凝土 C30m36947混凝土 C35m31370.6810内圆钢t107.19带肋钢t369.510砌体m3992.2三牵引降压混合变电所1土石方工程m369882超前地质钻m133531000人工挖孔桩m7204800人工挖孔桩m4725混凝土 C15m3175.226混凝土 C30m3862.57混凝土 C40m31107.48混凝土 C40 P6m3324910内圆钢t66.410带肋钢t380.811砌体m3141.8四临时检修库1土石方工程m35593
10、.54混凝土 C15m3465.95细石混凝土 C20m31.46混凝土 C20m33.67混凝土 C25m3960.58细石混凝土 C25m3141.79混凝土 C30m31408.810混凝土 C30 P6m3144.611细石混凝土 C30m3251210内圆钢t1513带肋钢t15.314预埋件t3.215钢结构t324.116压型板钢板屋面m23678.61.2.3.2桥梁工程主要工程数量表试车线桥梁序号项目单位数量备注本段桥梁总长m23974本段桥梁总面积m21342.544一土石方1承台基坑开挖基坑开挖m31640.69粘土、可塑、6m以下、有水、无挡2基坑回填机械填土夯实m31
11、033.99原状土3弃土m3606.704基坑防护打拔槽型钢板桩t10.005基坑降水抽水机降水m3820.35二桩基础、承台1埋设刚护筒制作、埋设及拆除个/m36/72孔径1.0m2桩基成孔冲击钻机钻孔m112100cm钻孔桩m314100cm钻孔桩m144100cm钻孔桩有圬工，次坚石3桩身灌注桩混凝土m3359.7C35混凝土钢筋制安、钻孔桩钢筋笼t4.58桩基础HRB235t68.70桩基础HRB3354泥浆制作m3298.445钻渣外运钻渣及泥浆外运m3447.666承台承台混凝土m3472.26C35混凝土承台钢筋制安t28.34HRB335基础混凝土垫层m323.61C15混凝土
