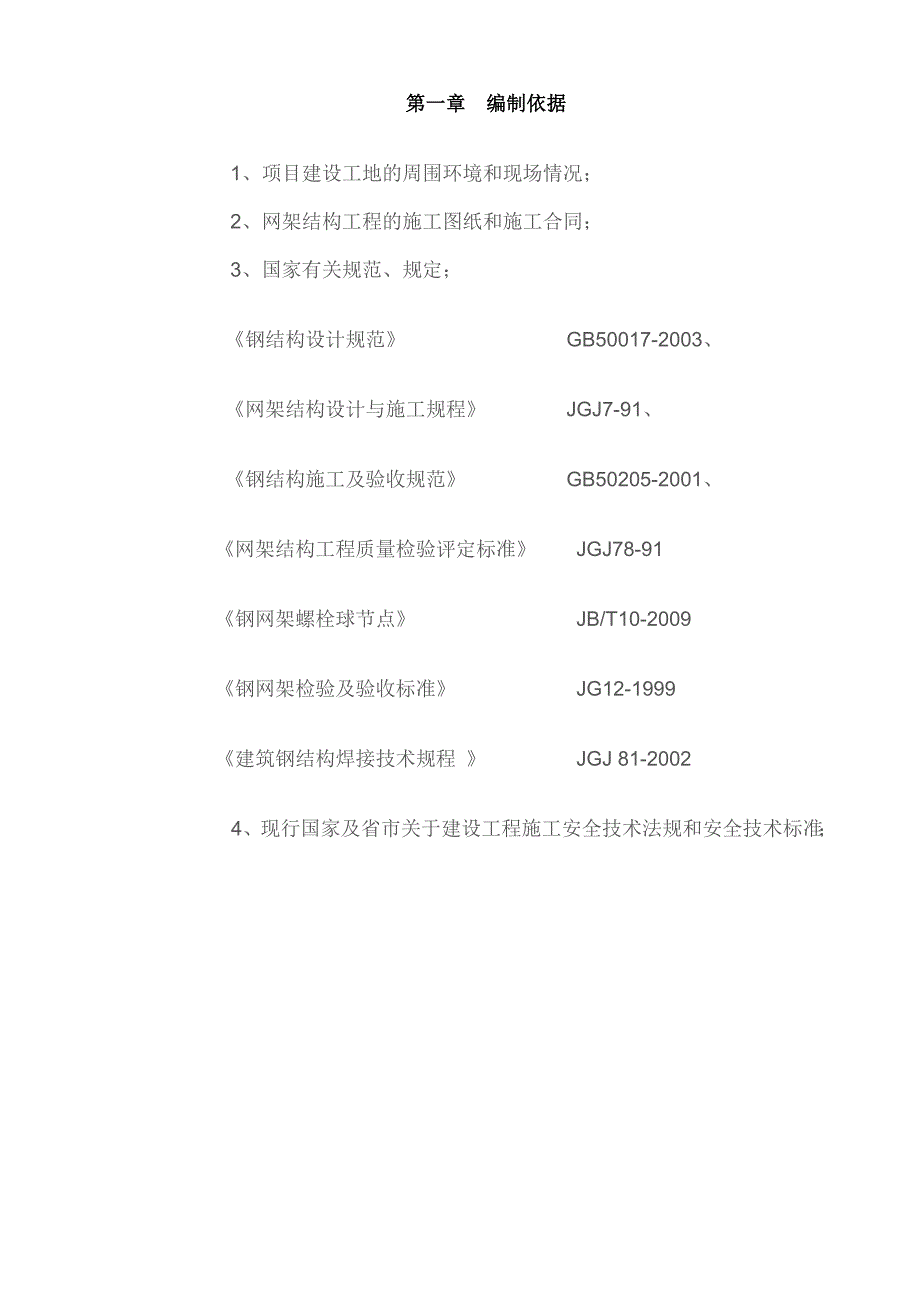

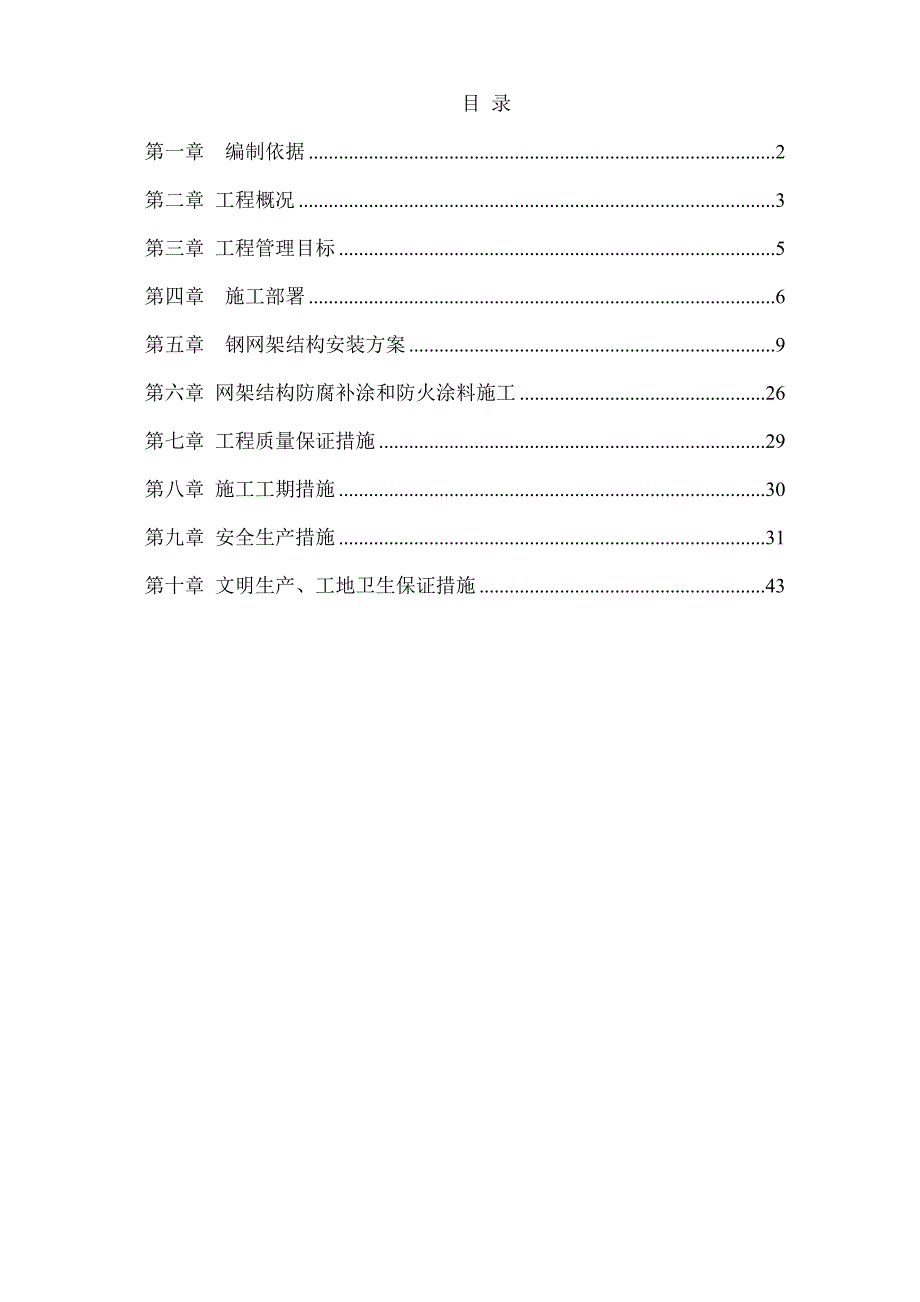

1、目 录第一章 编制依据2第二章 工程概况3第三章 工程管理目标5第四章 施工部署6第五章 钢网架结构安装方案9第六章 网架结构防腐补涂和防火涂料施工26第七章 工程质量保证措施29第八章 施工工期措施30第九章 安全生产措施31第十章 文明生产、工地卫生保证措施43 第一章 编制依据1、项目建设工地的周围环境和现场情况；2、网架结构工程的施工图纸和施工合同；3、国家有关规范、规定；钢结构设计规范 GB50017-2003、 网架结构设计与施工规程 JGJ7-91、 钢结构施工及验收规范 GB50205-2001、 网架结构工程质量检验评定标准 JGJ78-91钢网架螺栓球节点 JB/T10-2

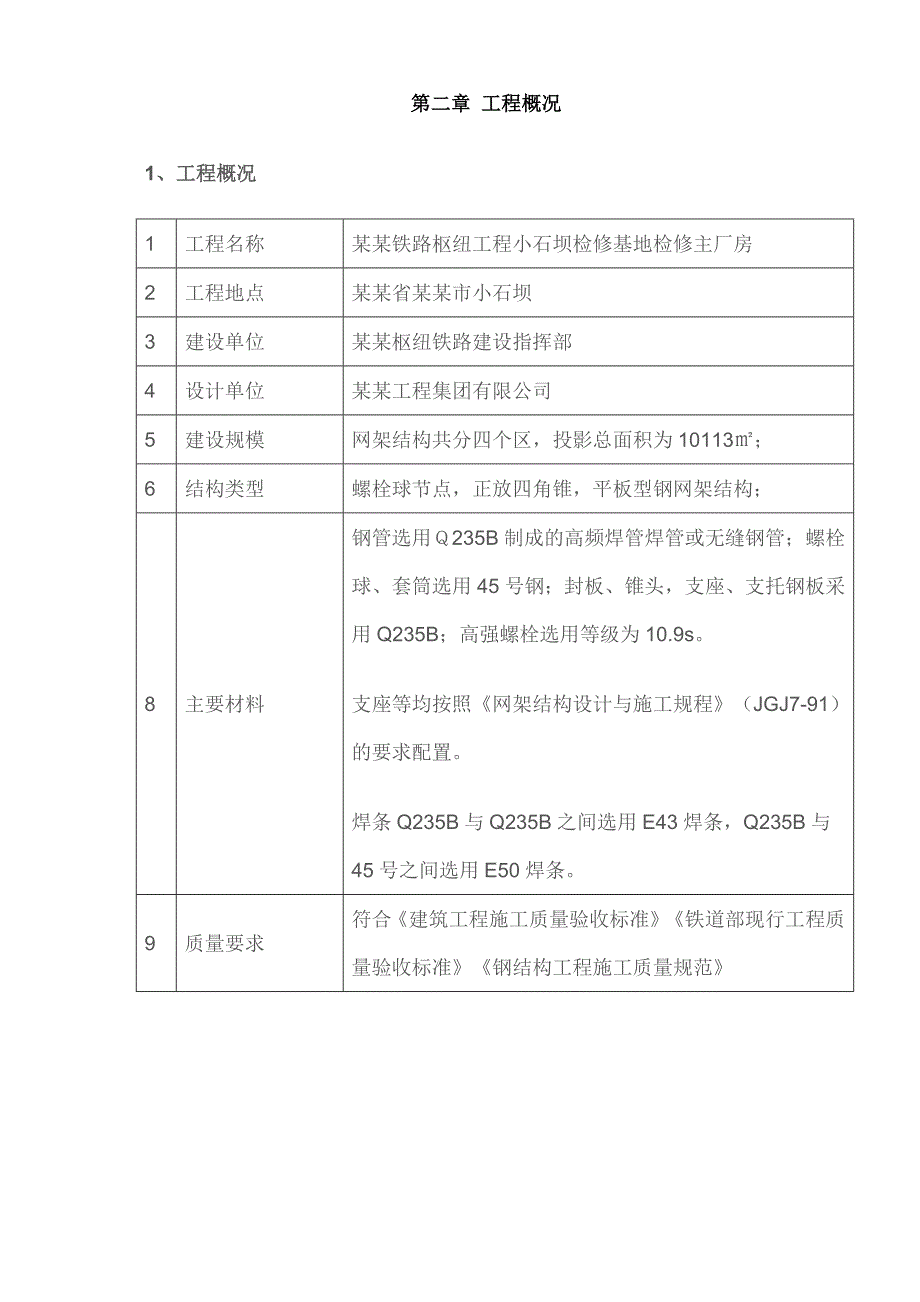

2、009钢网架检验及验收标准 JG12-1999建筑钢结构焊接技术规程 JGJ 81-20024、现行国家及省市关于建设工程施工安全技术法规和安全技术标准；第二章 工程概况1、工程概况1工程名称某某铁路枢纽工程小石坝检修基地检修主厂房2工程地点某某省某某市小石坝3建设单位某某枢纽铁路建设指挥部4设计单位某某工程集团有限公司5建设规模网架结构共分四个区，投影总面积为10113；6结构类型螺栓球节点，正放四角锥，平板型钢网架结构；8主要材料钢管选用235B制成的高频焊管焊管或无缝钢管；螺栓球、套筒选用45号钢；封板、锥头，支座、支托钢板采用Q235B；高强螺栓选用等级为10.9s。支座等均按照网架结
3、构设计与施工规程（JGJ7-91）的要求配置。焊条Q235B与Q235B之间选用E43焊条，Q235B与45号之间选用E50焊条。9质量要求符合建筑工程施工质量验收标准铁道部现行工程质量验收标准钢结构工程施工质量规范2、钢网架结构布置概况3、场地情况该工程为小石坝检修基地检修主厂房屋面钢网架结构工程，分为四个区。目前，现场施工道路通畅，钢筋砼排架柱已完成，部分场地已平整并达到网架地面拼装的要求，具备进场施工的条件。其他将根据土建施工进度，按照钢网架结构工程安装顺序安排，分区平整场地，达到网架地面拼装的要求，创造进场施工的条件。第三章 工程管理目标一、工程工期目标：工程总工期65 天，构件加工工
4、期 40 天，安装工期 25 天。工程安装施工进度计划如下：工 期 进 度 表日期工程内容10月11月151719212325272931246810网架构件进场二区网架安装一区网架安装四区网架安装三区网架安装现场清理、调整、验收编制说明：、如网架构件进场时间有变化，则进度相应调整；、如遇下雨等不可抗力因素，工期相应顺延；3、安装总工期25天。二、工程质量目标：在该工程的施工管理目标上，我们将通过严格的管理措施，严把工程质量关，在严格自检、自查的基础上虚心听取业主、监理等单位的意见，接受他们对各项施工的质量监督，确保工程质量。 本工程质量目标：符合设计文件要求，满足国家规范及验收标准，按国家最
5、新颁布的质量标准一次性验收合格，并达到优良工程。三、工程安全目标：确保工程安全施工文明施工达标，杜绝死亡事故，负伤频率控制在2以下，把安全意识落实到每个职工头脑中，严格按“一标五规范”、建筑施工现场环境与卫生标准及某某市铁路局关于安全文明工地标准要求，争创安中铁一局集团公司安全文明样板工程。 安全文明施工目标：争创中铁一局集团公司安全样板工程。施工过程中，执行业主和监理工程师的指令和建议，积极主动地为使工程优质、高速建设提出各种合理化建议。及时汇报工程进展情况，密切与相关专业进行联系，尽力为其它专业的施工创造便利条件；发挥公司的技术优势，采用新技术、新工艺、新方法，保证工程质量和进度，节约成本
6、。 第四章 施工部署一、施工组织机构及人力安排：1、现场管理组织机构：1.1组织保证措施根据工程进度要求，结合工程特点和我们对整体工程的认识，如果组织科学、配合严密，工期完全可以保证。对此，我们排出了详细的施工进度，突出平行流水作业，工序之间合理搭接，从构件的细化翻样、材料采购、构件加工和运输、钢网架结构安装，明确工序配合的结合点，为下道工序上场创造有利条件。1.2、项目部保证措施1.2.1建立强有力的项目管理班子，选择合适的管理和技术管理人员组建项目部，在人员组成上，不仅要考虑能覆盖项目的各项管理业务，同时，必须兼顾项目部技术力量的专业覆盖范围，保证项目管理工作的科学性、有效性、合理性。1.
7、2.2调集技术业务精、能力素质高的专业人员，劳动力配备充足，保证各项工作保质、保量、按时完成。项目经理1.3项目管理机构项目总工项目副经理物资设备部质量安全部施工技术部 安 装 制 作2、劳动力配备： 为了保质保量地完成任务，我们将选派网架安装施工经验丰富的人员组成网架安装施工队，全权负责检修基地主厂房屋面钢网架工程四个区的施工。网架安装施工队对屋面钢网架工程的四个区将严格按照施工顺序和进度要求实行流水作业，统一协调，保证工序的顺利搭接，并随时调配力量，以避免误工。施工人力配备：序号职 务数 量序号职 务数 量1项目经理1人9电焊工3人2技术负责人1人10氧焊工2人3施工员1人11起重工3人4
8、技术人员1人12油漆工5人5质检员1人13普工5人6安全员2人7资料员、材料员1人8安装队员15人二、施工机械配备：施工机具依据现场实际情况及时补充，不会因施工机具耽误工程进度。1、 施工机械设备配备： 序号名称型号单位数量1电焊机300500A台32扭力扳手750N.m把53切割机500台24角向磨光机100把35气割套26手拉葫芦根据需要确定套47扳手各型号把108活头扳手把109管钳700-900把210千斤顶5T台411钢丝绳12m20012手枪钻9mm把41330T汽车吊台11416T汽车吊台215经纬仪J2-2台216水准仪DSZ2台2注：其他小工具不再一一列举 第五章 钢网架结构
9、安装方案一、安装前准备工作1、安装前对网架支座轴线与标高进行验线检查，网架轴线、标高位置必须符合设计要求和有关标准规定。2、安装前对支座混凝土强度进行了解，混凝土强度必须符合设计要求和国家现行有关标准的规定后才能安装。3、检查网架拼装地面是否符合网架拼装要求，弹出支座位置线、网格线，并找平支座位置标高。调好临时支点位置标高。4、构件的验收、分选及准备进场时所有的球及杆件等材料均应检查验收，在安装前先将大小网架逐一清点、分类堆放，将每个单元行的杆件全部挑选出来并收集在一起，同时将网架套筒及支紧螺丝拧上，但支紧螺丝不能拧死，要给套筒活动的余地。5、临时支点选用专业支点工具逐步调整网架高度。二、安装
10、总体思路和安排本屋面钢网架工程共四个区，安装顺序为二区、一区和四区、三区,根据现场条件采用地面条块拼装高空合拢和高空散装法进行安装。三、安装顺序流程1、二区网架的安装：以10轴收缩缝至8轴两个网格将网架分割成一条状单元，再由A轴-B轴-C轴-D轴将条状单元分割成三个块状单元，每个块状单元都在地面拼装好后，再由30T吊车加扁担吊装就位，三个块状单元高空合拢到设计位置总拼成整体，校正支座位置。然后自8轴往1轴方向延伸，在地面组装成倒三角，用16T吊车配合高空散装。2、一区网架的安装：以10轴收缩缝至12轴两个网格将网架分割成一条状单元，再由A轴-B轴-C轴-D轴将条状单元分割成三个块状单元，每个块
11、状单元都在地面拼装好后，再由30T吊车加扁担吊装就位，三个块状单元高空合拢到设计位置总拼成整体，校正支座位置。然后自12轴往20轴方向延伸，在地面组装成倒三角，用16T吊车配合高空散装。3、四区网架的安装：以10轴收缩缝至8轴两个网格将网架分割成一条状单元，再由D轴-E轴将条状单元分割成一个块状单元，每个块状单元都在地面拼装好后，再由30T吊车加扁担吊装就位，校正支座位置。然后自8轴往1轴方向延伸，在地面组装成倒三角，用16T吊车配合高空散装。4、三区网架的安装：以10轴收缩缝至12轴两个网格将网架分割成一条状单元，再由D轴-E轴将条状单元分割成一个块状单元，每个块状单元都在地面拼装好后，再由
12、30T吊车加扁担吊装就位，校正支座位置。然后自12轴往20轴方向延伸，在地面组装成倒三角，用16T吊车配合高空散装。四、钢网架结构安装1、本工程的安装，根据施工现场的施工技术条件，采用地面条块拼装高空合拢和高空散装法进行。在安装之前，应分别对网架施工阶段的吊点反力、挠度、杆件内力、提升或顶升时支承柱的稳定性和风载下网架的水平推力等项进行验算，必要时应采取加固措施。施工荷载应包括施工阶段的结构自重及各种施工活荷载。安装阶段的动力系数:当采用提升法或顶升法施工时，可取1.1；当采用拔杆吊装时，可取1.2；当采用履带式或汽车式起重机吊装时，可取1.3。无论采用何种施工方法，在正式施工前均应进行试拼及
