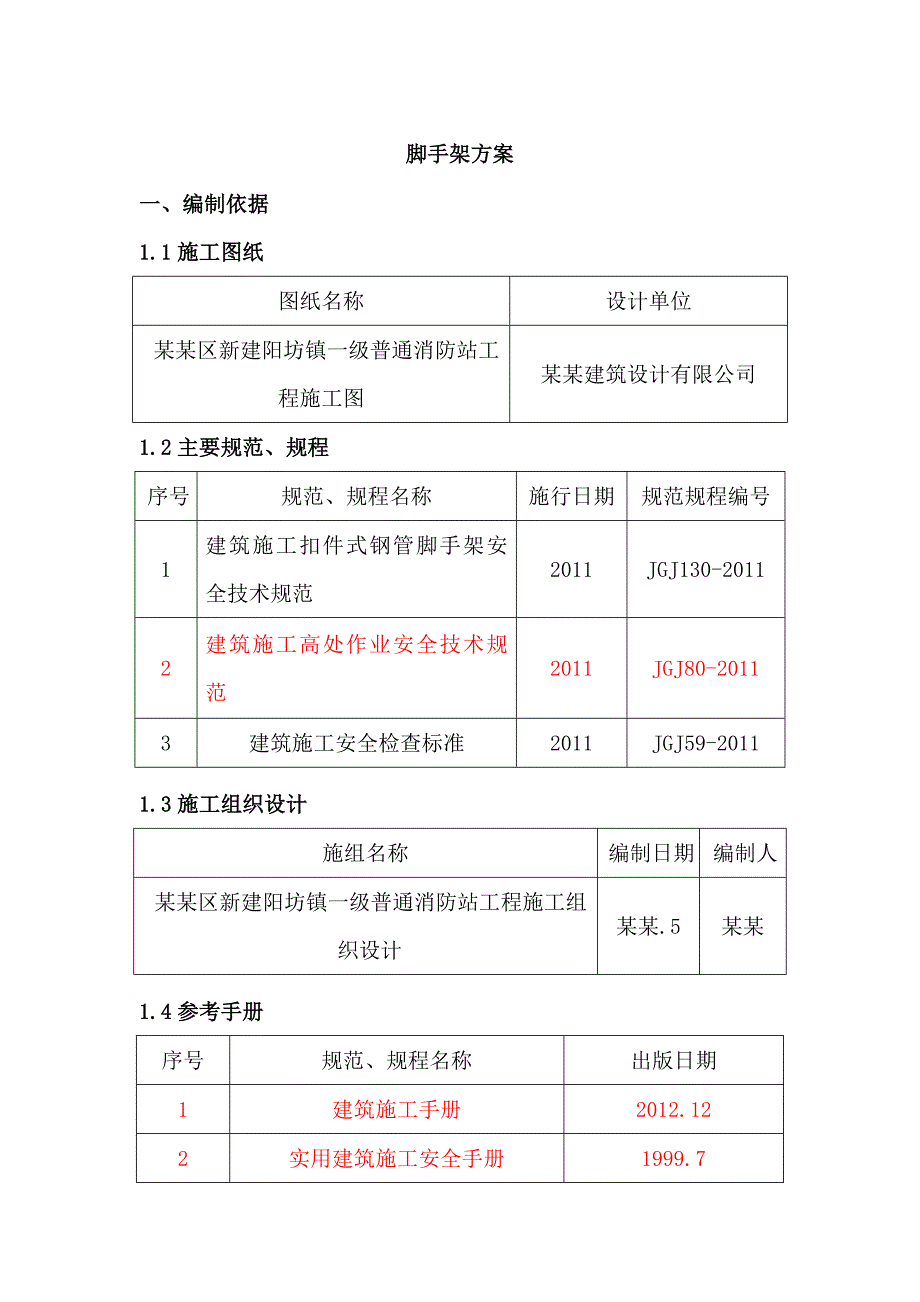

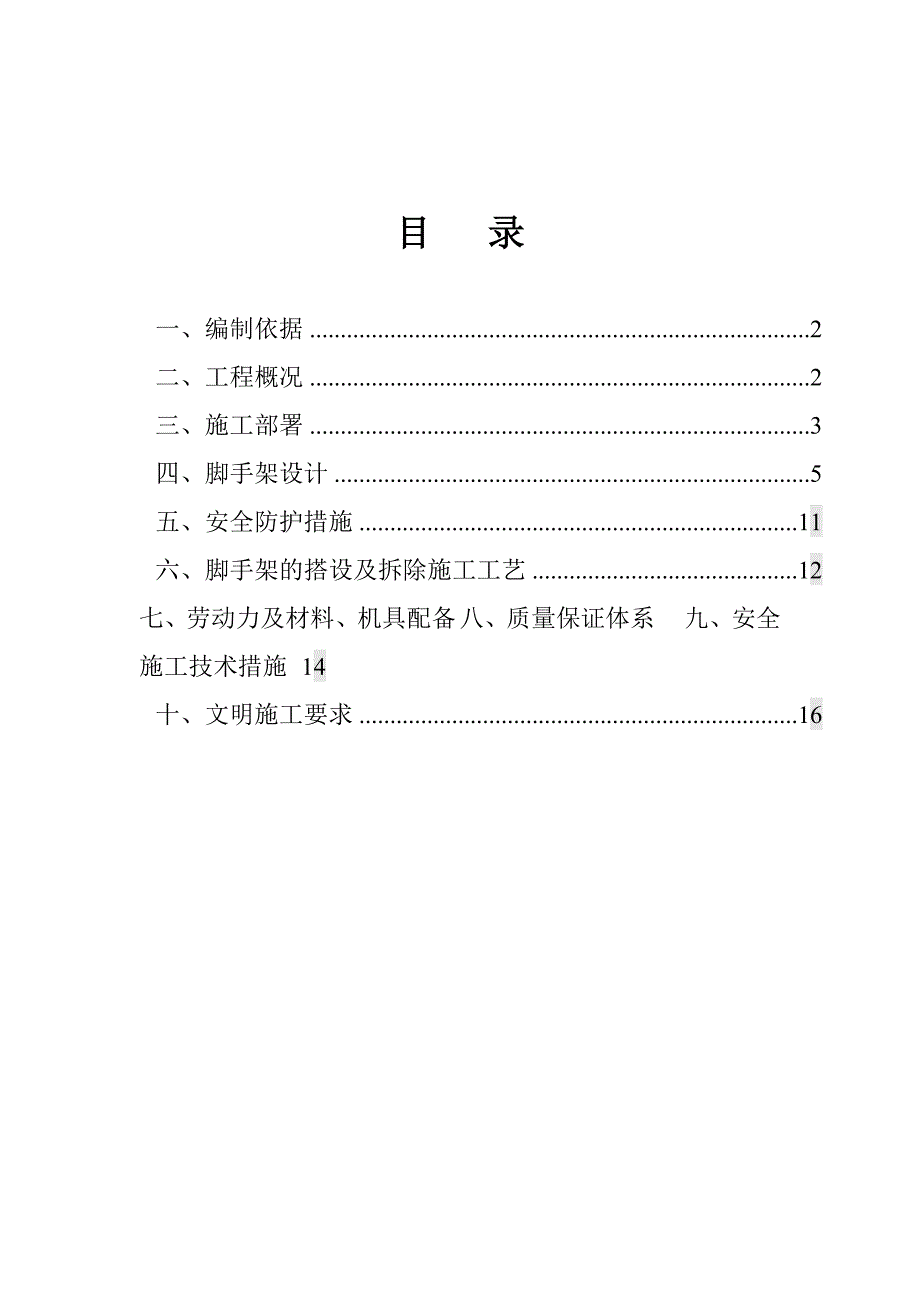

1、目 录一、编制依据2二、工程概况2三、施工部署3四、脚手架设计5五、安全防护措施11六、脚手架的搭设及拆除施工工艺12七、劳动力及材料、机具配备八、质量保证体系九、安全施工技术措施14十、文明施工要求16脚手架方案一、编制依据1.1施工图纸图纸名称设计单位 某某区新建阳坊镇一级普通消防站工程施工图某某建筑设计有限公司1.2主要规范、规程序号规范、规程名称施行日期规范规程编号1建筑施工扣件式钢管脚手架安全技术规范2011JGJ130-20112建筑施工高处作业安全技术规范2011JGJ80-20113建筑施工安全检查标准2011JGJ59-20111.3施工组织设计施组名称编制日期编制人 某某区

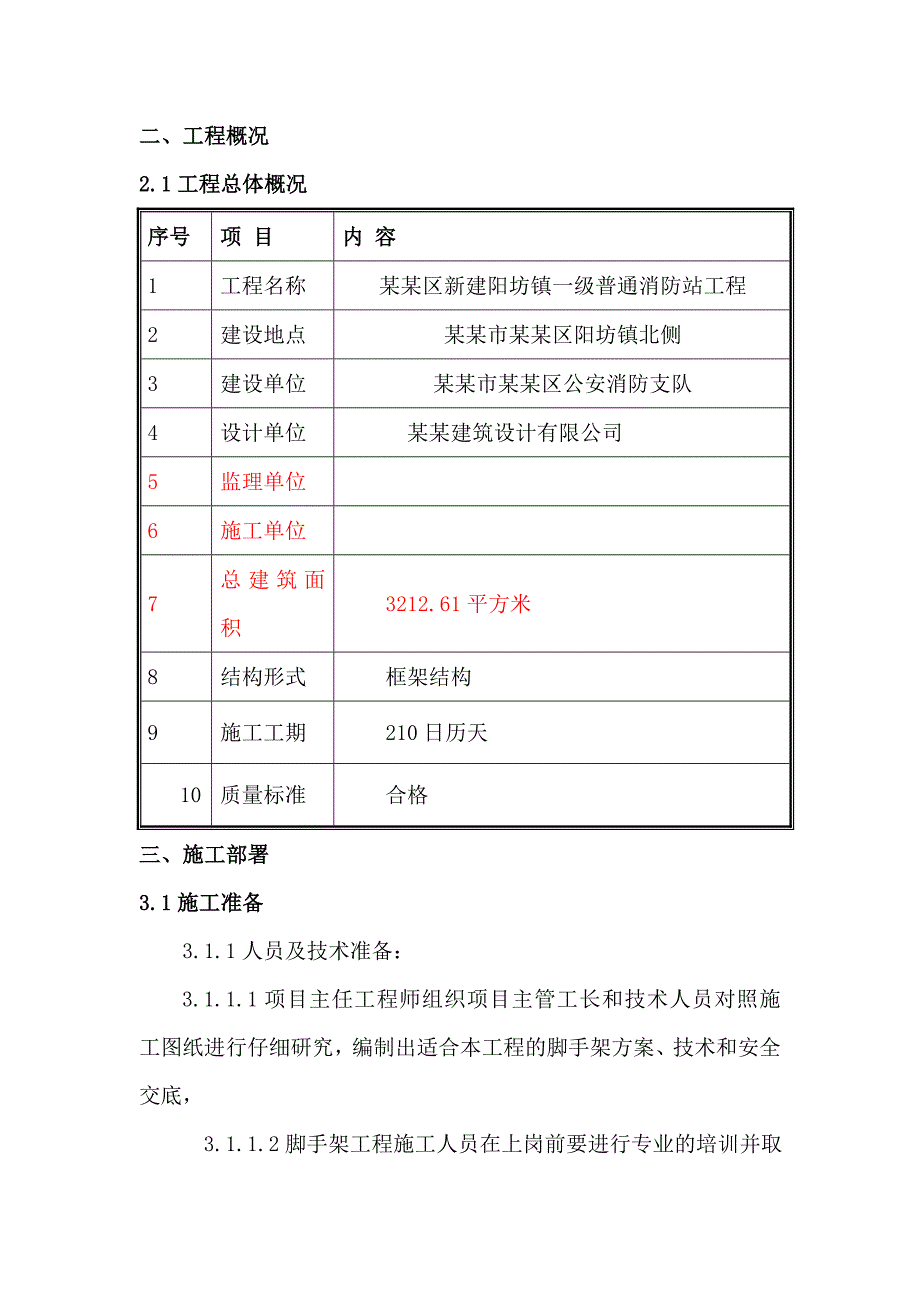

2、新建阳坊镇一级普通消防站工程施工组织设计某某.5某某1.4参考手册序号规范、规程名称出版日期1建筑施工手册2012.122实用建筑施工安全手册1999.7二、 工程概况2.1工程总体概况序号项 目内 容1工程名称某某区新建阳坊镇一级普通消防站工程2建设地点某某市某某区阳坊镇北侧3建设单位某某市某某区公安消防支队4设计单位 某某建筑设计有限公司5监理单位6施工单位7总建筑面积3212.61平方米8结构形式框架结构9施工工期210日历天 10质量标准合格三、施工部署3.1施工准备3.1.1人员及技术准备：3.1.1.1项目主任工程师组织项目主管工长和技术人员对照施工图纸进行仔细研究，编制出适合本工
3、程的脚手架方案、技术和安全交底， 3.1.1.2脚手架工程施工人员在上岗前要进行专业的培训并取得上岗证后方可进行施工操作；3.1.2材料准备：3.1.2.1用48钢管，采用现行国家标准直缝电焊钢管（GBT13793）或低压流体输送焊接钢管（GBT3092）中规定的3号普通钢管，其质量应符合现行国家标准碳素结构钢（GBT700）中Q235-A级钢的规定，壁厚3.5mm，脚手架采用的扣件螺栓拧紧的力矩达到65NM，不得发生破坏，同时符合国家现行标准钢管脚手架扣件（GB15831）的要求；3.1.2.2脚手板要符合国家标准木结构设计规范（GBJ5中级材质的规定），脚手板的厚度不得小于50mm，两端各
4、设置直径为4mm镀锌钢丝箍两道。3.1.2.3钢管有破损的不能使用在工程上，在钢管上严禁打孔。3.2安全防护领导小组安全生产、文明施工是企业生存与发展的前提条件，是达到无重大伤亡事故的必然保障，也是我项目部创建“文明现场”、“样板工地”的根本要求。为此经理部成立以生产副经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：组 长：（项目经理）总体负责协调工作副组长：（执行经理）负责现场协调工作 （总工程师）技术总部署（生产副经理）现场施工总指挥组 员：（技术员）方案编制、技术交底（工长）现场施工协调（安全员）现场施工指挥（质检员）质量检查3.3设计总体思路结合本工程结构形式、实际施
5、工特点，具体设计如下：1、 综合楼全部四周搭设落地式、全高全封闭的扣件式双排钢管脚手架，脚手架搭设采用双排立杆。立杆距结构外沿0.2m，排距（横距）为1.05m、柱距（纵距）为1.5m，大横杆步距为1.50m。3、挑檐部分，阳台两侧均采用落地式双排脚手架。脚手架考虑一架三用，既用于土建施工和钢结构施工，同时兼作安全防护。根据施工手册提供的脚手架承载极限值要求进行承载验算。3.4技术措施3.4.1地基处理由于本工程为平屋面工程，回填土为原有夯实地面自然土，在原有自然难地面上设置垫板，其厚度不小于5cm的脚手板，布设必须平稳，不得悬空。并在四周距脚手架外立杆500mm处设一浅排水沟。3.4.2脚手
6、架的搭设3.4.2.1材料的基本要求3.4.2.1.1采用的钢管要具有足够强度、刚度和稳定性，确保施工使用期间在确定的荷载下不发生破坏；3.4.2.1.2具有良好的结构整体性，保证在使用过程中不发生晃动、倾斜、变形，以保障使用者的人身安全和操作可靠性。3.4.2.1.3所使用的各种扣件（十字扣、转扣、接头扣等）要具有足够的强度、刚度上面的螺栓必须要有足够的抗扭强度，扣件拧紧的力矩不得小于40Nm。3.4.2.2要注意的问题3.4.2.2.1要严格按照技术方案和建筑施工扣件式钢管脚手架安全技术规范（JGJ 1302011）的要求执行3.4.2.2.2要加强材料管理，不符合要求的材料坚决不允许进场
7、使用3.4.2.2.3严格按规定设置连墙杆，使脚手架与建筑物结构有效连接，保证稳定性和牢固性3.4.2.2.4各种防护设施齐全，包括安全网、爬梯、防护栏杆、防电、避雷装置。3.4.2.2.5六级或六级以上大风天气以及大雨、大雾天气应停止使用脚手架和脚手架的搭设，并应采取措施保证脚手架安全3.4.2.2.6建立经常性检查制度，做好搭设过程中、搭设完毕后、使用前、使用过程中、恶劣天气前后的检查工作，保证脚手架安全可靠。四、脚手架设计4.1脚手架搭设要求 4.1.1落地式脚手架脚手架采用双排立杆，立杆顶端高出结构檐口上皮1.5m。立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，
8、两个相邻立柱接头避免出现在同步同跨内， 且接头最少应错开500mm，相邻两立杆的接头部不设置在同一步距内，立杆的横向间距为1050mm，纵向的间距为1500mm，内立杆距楼板外边线的距离为200mm，立杆与大横杆采用直角扣件连接。各接头中心距主节点的距离不大于500mm。 4.1.2 悬挑结构部分脚手架 阳台每侧脚手架均采用双排立杆，立杆顶端高出结构檐口上皮1.5m。立杆接头采用对接扣件连接，立杆与大横杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内， 且接头最少应错开500mm，相邻两立杆的接头部不设置在同一步距内，立杆的横向间距为1050mm，纵向的间距为1500mm
9、，内立杆距楼板外边线的距离为200mm，立杆与大横杆采用直角扣件连接。各接头中心距主节点的距离不大于500mm。 4.1.3 大横杆大横杆置于小横杆之下，在立柱的内侧，用直角扣件与立柱扣紧；其长度大于3跨、不小于6m，同一步大横杆四周要交圈。大横杆采用对接扣件连接，其接头交错布置，不在同步、同跨内。相邻接头水平距离不小于500mm，各接头距立柱的距离不大于500mm。 4.1.4 小横杆每一立杆与大横杆相交处(即主节点)，都必须设置一根小横杆，并采用直角扣件扣紧在大横杆上，该杆轴线偏离主节点的距离不大于150m。小横杆间距应与立杆柱距相同，且根据作业层脚手板搭设的需要，可在两立柱之间在等间距设
10、置增设2根小横杆，其间距为500m。小横杆伸出外排大横杆边缘距离为于10cm；伸出里排大横杆距结构外边缘15cm。上、下层小横杆应在立杆处错开布置，同层的相临小横杆在立柱处同向布置。 4.1.5 纵、横向扫地杆纵向扫地杆采用直角扣件固定在距底座下皮20cm处的立柱上，横向扫地杆则用直角扣件固定在紧靠纵向扫地杆下方的立柱上。 4.1.6 剪刀撑剪刀撑：本脚手架采用剪刀撑与横向斜撑相结合的方式，随立柱、纵横向水平杆同步搭设，脚手架外侧满布剪刀撑，剪刀撑设置的跨度为4跨，宽度为6米，斜杆和地面的倾斜角为450，中间用转扣和立杆紧密连接。剪刀撑由底部一直至顶端连续设置；每隔6跨设置至“之”字形斜撑作为
11、脚手架整体加固措施。斜杆相交点处于同一条直线上，并沿架高连续布置。剪刀撑的一根斜杆扣在立柱上，另一根斜杆扣在小横杆伸出的端头上，两端分别用旋转扣件固定，在其中间增加4个扣结点。所有固定点距主节点距离不大于150mm。最下部的斜杆与立杆的连接点距地面的高度控制在300mm内。剪刀撑的杆件连接采用搭接，其搭接长度1500mm，并用不少于3个旋转扣件固定，端部扣件边缘至杆端的距离100mm。 横向斜撑搭在同节内、由底至顶层呈“之”字型、在里、外排立柱之间上下连续布置，斜杆应采用旋转扣件固定在与之相交的立柱或横向水平杆的伸出端上。拐角处均设横向斜撑，中间每隔6跨设置一道。 4.1.7 脚手板脚手板采用
12、松木，厚5cm、宽20cm、长度不少于3.5m的硬木板。在作业层下部架设一道水平兜网。首层满铺一层脚手板，并设置安全网及防护栏杆。 脚手板设置在三根横向水平杆上，并在两端8cm处用直径1.2mm的镀锌铁丝箍绕23圈固定。当脚手板长度小于2m时，可采用两根小横杆，并将板两端与其用镀锌铁丝可靠固定，以防倾翻。脚手板应平铺、满铺、铺稳，接缝中设两根小横杆，各杆距接缝的距离均不大于150mm。拐角处两个方向的脚手板应重叠放置，避免出现探头及空挡现象。 4.1.8连墙件连接件采用刚性连接。连墙杆采用48.33.6mm的钢管，它与脚手架、建筑物的连接采用直角扣件，在结构每一外框架柱处设一组双杆箍柱式拉杆与
13、框架柱拉结。连墙件横竖向顺序排列、均匀布置、与架体和结构立面垂直，并尽量靠近主节点（距主节点的距离不大于30cm）。连墙杆伸出扣件的距离应大于10cm。 4.1.9防护设施脚手架要满挂全封闭式的密目安全网。安全网检验合格，有合格证和质量证明文件（无合格证的严禁使用）。密目网采用1.56.0m的规格，用风绳绑扎在横杆外立杆里侧。作业层网应高于平台1.2m，作业层下步架处设一道水平兜网。施工层应设随层网。作业层脚手架立杆于0.6m及1.2m处设有两道防护栏杆，底部侧面设20cm高的挡脚板。4.2 脚手架出入口的构造出入口设在各住宅楼原有出入口处，共2处，挑空两根立杆、跨越二步二跨，大小为3.0m3
14、.0m（宽高）。出入口处再搭设6.0m3.0m3.0m（长宽高）的防护棚，上满铺5cm厚的双层脚手板，两层脚手板间距为300mm。在出入口两侧的内、外排单立杆处分别增设一辅立杆，并高于门洞口1步，立柱用短斜撑相互联系。上方悬挑立柱处增加两根斜杆，斜杆与各主节点相交处用扣件固定，洞口上方增设两道横向支撑，应伸出斜腹杆的端部，以保证立柱悬 空处的整体性。门洞两侧分别增加两根斜腹杆，当斜腹杆在1跨内跨越2个步距时，应在相交的大横杆处增设一根小横杆，将斜腹杆固定在其伸出端上，斜腹杆宜采用通长杆件，必须接长时间对接扣件连接。4.3特殊要求部分脚手架搭设 根据具体施工要求，可以对脚手架进行必要的更改，但必
15、须在遵守相关规定及安全的前提下，方可进行施工。五、安全防护措施5.1结构临边的防护措施 在结构四周边线内50cm处设置全封闭式护身栏，使用材料均采用48.33.6钢管。其高度不低于1.2m、立杆间距不大于2.5m 、竖向每隔0.6m设一道通长大横杆、每隔一根立杆设一道三脚架。 孔洞钢管长度方向刷红白间隔的油漆、挂醒目标志牌；护身栏杆四周满挂密目安全网、白天设警示牌、夜间设红色标志灯；临边四周1m范围内不准堆料、停放机具。5.2防雷避电措施采用避雷针与大横杆连通、连地线与整幢建筑物楼层内避雷系统连成一体的措施。避雷针共设置4根避雷针，避雷针采用12镀锌钢筋制作，高度不小于1m，设置在脚手架四角立杆上，并将所有最上层的大横杆全部连通，形成避
