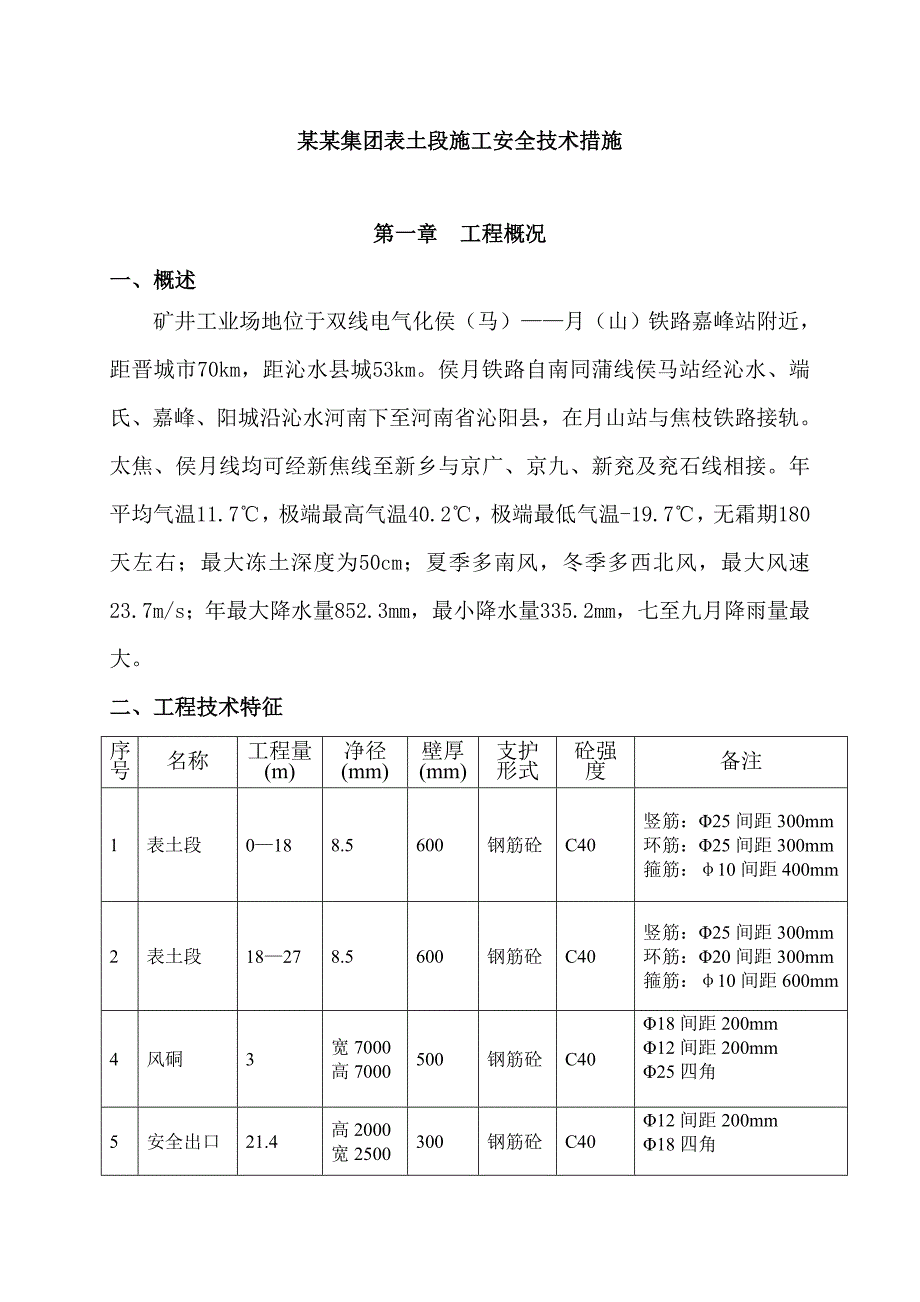

1、某某集团表土段施工安全技术措施第一章 工程概况一、概述矿井工业场地位于双线电气化侯(马)月(山)铁路嘉峰站附近,距晋城市70km,距沁水县城53km。侯月铁路自南同蒲线侯马站经沁水、端氏、嘉峰、阳城沿沁水河南下至河南省沁阳县,在月山站与焦枝铁路接轨。太焦、侯月线均可经新焦线至新乡与京广、京九、新兖及兖石线相接。年平均气温11.7,极端最高气温40.2,极端最低气温-19.7,无霜期180天左右;最大冻土深度为50cm;夏季多南风,冬季多西北风,最大风速23.7m/s;年最大降水量852.3mm,最小降水量335.2mm,七至九月降雨量最大。二、工程技术特征序号名称工程量(m)净径(mm)壁厚(

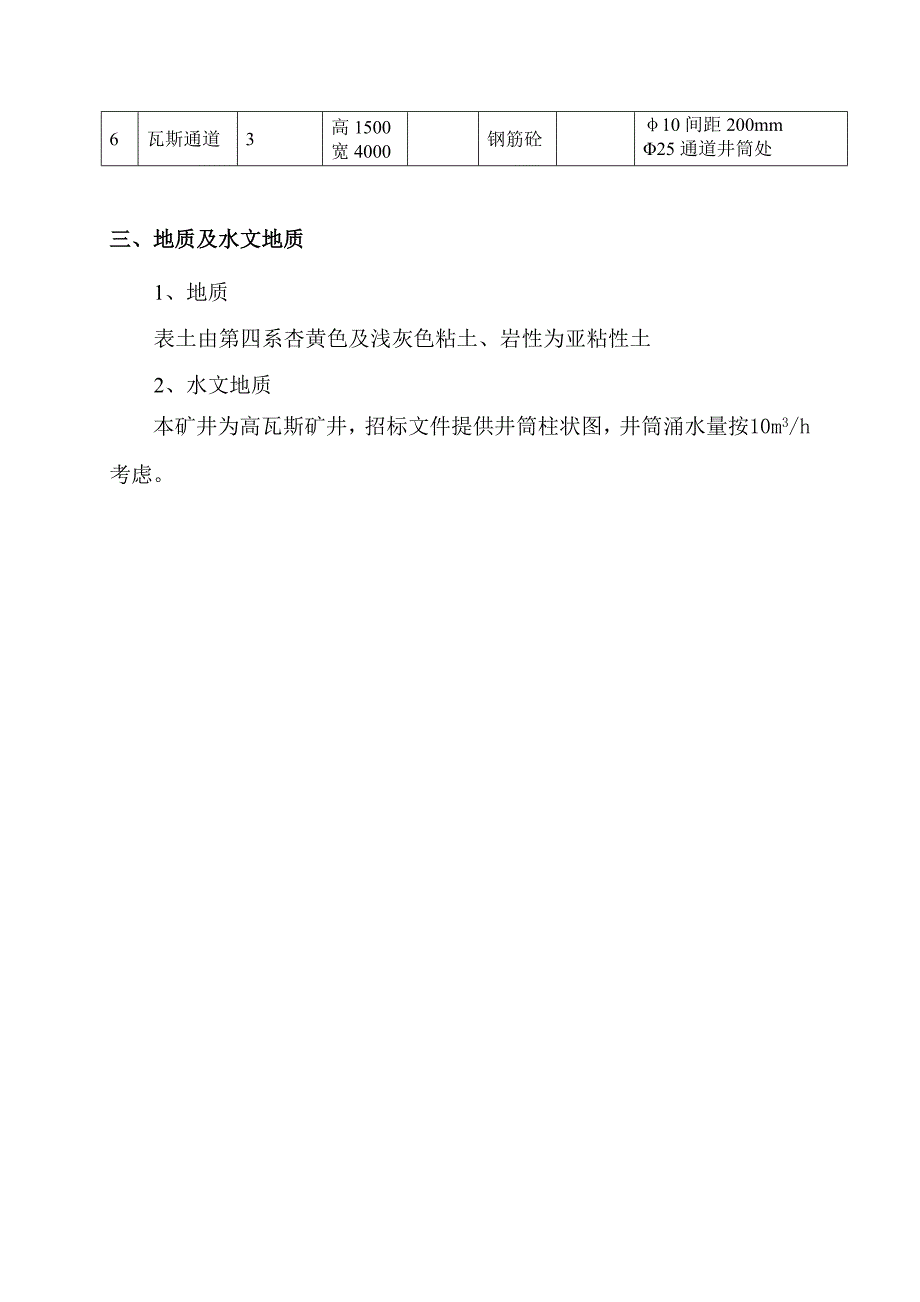

2、mm)支护形式砼强度备注1表土段0188.5600钢筋砼C40竖筋:25间距300mm环筋:25间距300mm箍筋:10间距400mm2表土段18278.5600钢筋砼C40竖筋:25间距300mm环筋:20间距300mm箍筋:10间距600mm4风硐3宽7000高7000500钢筋砼C4018间距200mm12间距200mm25四角5安全出口21.4高2000宽2500300钢筋砼C4012间距200mm18四角6瓦斯通道3高1500宽4000钢筋砼10间距200mm25通道井筒处三、地质及水文地质1、地质表土由第四系杏黄色及浅灰色粘土、岩性为亚粘性土2、水文地质本矿井为高瓦斯矿井,招标文件

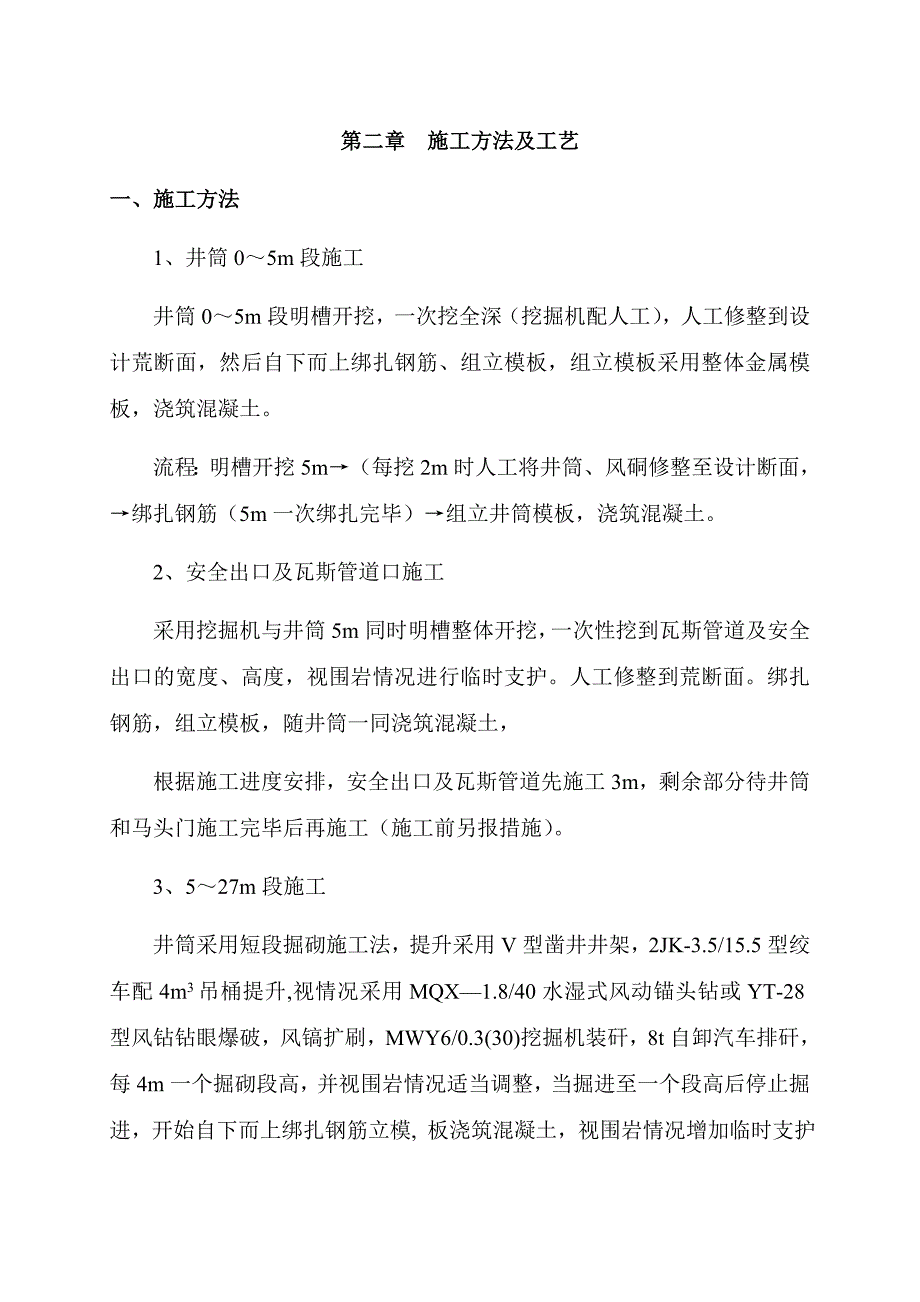

3、提供井筒柱状图,井筒涌水量按10m3/h考虑。第二章 施工方法及工艺一、施工方法1、井筒05m段施工井筒05m段明槽开挖,一次挖全深(挖掘机配人工),人工修整到设计荒断面,然后自下而上绑扎钢筋、组立模板,组立模板采用整体金属模板,浇筑混凝土。流程:明槽开挖5m(每挖2m时人工将井筒、风硐修整至设计断面,绑扎钢筋(5m一次绑扎完毕)组立井筒模板,浇筑混凝土。2、安全出口及瓦斯管道口施工采用挖掘机与井筒5m同时明槽整体开挖,一次性挖到瓦斯管道及安全出口的宽度、高度,视围岩情况进行临时支护。人工修整到荒断面。绑扎钢筋,组立模板,随井筒一同浇筑混凝土, 根据施工进度安排,安全出口及瓦斯管道先施工3m,
4、剩余部分待井筒和马头门施工完毕后再施工(施工前另报措施)。3、527m段施工井筒采用短段掘砌施工法,提升采用V型凿井井架,2JK-3.5/15.5型绞车配4m3吊桶提升,视情况采用MQX1.8/40水湿式风动锚头钻或YT-28型风钻钻眼爆破,风镐扩刷,MWY6/0.3(30)挖掘机装矸,8t自卸汽车排矸,每4m一个掘砌段高,并视围岩情况适当调整,当掘进至一个段高后停止掘进,开始自下而上绑扎钢筋立模, 板浇筑混凝土,视围岩情况增加临时支护(临时支护为锚网支护,锚杆:351500mm管缝锚杆,间距1000mm1000mm,4点焊网),JS1000型搅拌站搅拌,ZL-50型铲车上料,悬吊式溜灰管下砼
5、,机械振捣。4、风硐施工 利用导线确定风硐顶板的具体位置,顶板开口位置随井筒一起向下施工,采用短段掘进,井筒向下施工2m位置时,停止掘进。风硐施工3m,采用YT-28型风钻钻眼爆破,风镐扩刷,每次打眼深度1.5m,掘进至一个长度后,视围岩情况增加临时支护(临时支护为锚网支护,锚杆:351500mm管缝锚杆,间距1000mm1000mm,4点焊网),分2次施工完毕。风硐上部施工完毕后,随井筒继续向下施工,施工方式与上部相同。待风硐毛断面整体施工完毕后,开始绑扎钢筋,组立模板,与井筒一起浇筑。施工完毕后,用159钢管和塑料薄膜将风硐口封闭。5、壁座施工当井筒掘进至壁座位置时,井筒向下掘进放炮时按设
6、计角度(45度)直接将壁座爆破成型,人工将壁座括刷至设计断面,然后按设计绑扎钢筋、立模板、浇筑混凝土。二、主要施工机械配备1、掘进:YT-28型风钻、MQX1.8/40水湿式风动锚头钻、风镐。2、装矸提升:主提选用2JK-3.5/15.5型绞车配4m3座钩吊桶,副提选用JKZ-2.0/20E型绞车配3m3座钩吊桶。MWY6/0.3(30)挖掘机装矸。3、利用吊盘上、下盘作为临时封口盘,吊盘采用4根稳绳悬吊(稳绳型号:619311551交互)4浇筑采用MJY-4/8.5m金属整体模板,风动震动棒振捣。5、供电系统: 设置临时变电所,安装高压开关7台,选用一台S9-M-400/6型电力变压器地面供
