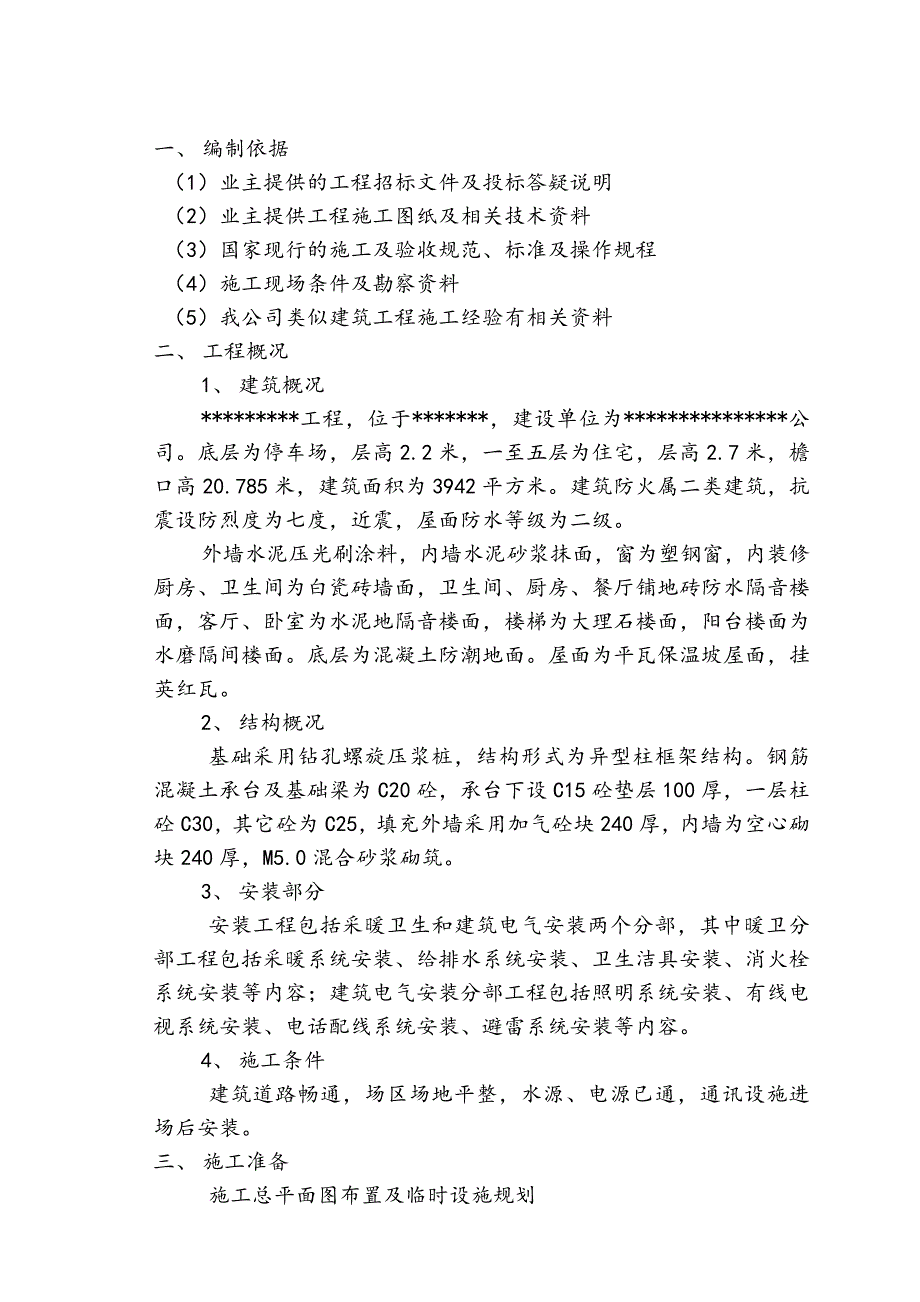

1、一、 编制依据 （1）业主提供的工程招标文件及投标答疑说明 （2）业主提供工程施工图纸及相关技术资料 （3）国家现行的施工及验收规范、标准及操作规程 （4）施工现场条件及勘察资料 （5）我公司类似建筑工程施工经验有相关资料二、 工程概况1、 建筑概况*工程，位于*，建设单位为*公司。底层为停车场，层高2.2米，一至五层为住宅，层高2.7米，檐口高20.785米，建筑面积为3942平方米。建筑防火属二类建筑，抗震设防烈度为七度，近震，屋面防水等级为二级。外墙水泥压光刷涂料，内墙水泥砂浆抹面，窗为塑钢窗，内装修厨房、卫生间为白瓷砖墙面，卫生间、厨房、餐厅铺地砖防水隔音楼面，客厅、卧室为水泥地隔音楼
2、面，楼梯为大理石楼面，阳台楼面为水磨隔间楼面。底层为混凝土防潮地面。屋面为平瓦保温坡屋面，挂英红瓦。2、 结构概况 基础采用钻孔螺旋压浆桩，结构形式为异型柱框架结构。钢筋混凝土承台及基础梁为C20砼，承台下设C15砼垫层100厚，一层柱砼C30，其它砼为C25，填充外墙采用加气砼块240厚，内墙为空心砌块240厚，M5.0混合砂浆砌筑。3、 安装部分 安装工程包括采暖卫生和建筑电气安装两个分部，其中暖卫分部工程包括采暖系统安装、给排水系统安装、卫生洁具安装、消火栓系统安装等内容；建筑电气安装分部工程包括照明系统安装、有线电视系统安装、电话配线系统安装、避雷系统安装等内容。4、 施工条件 建筑道

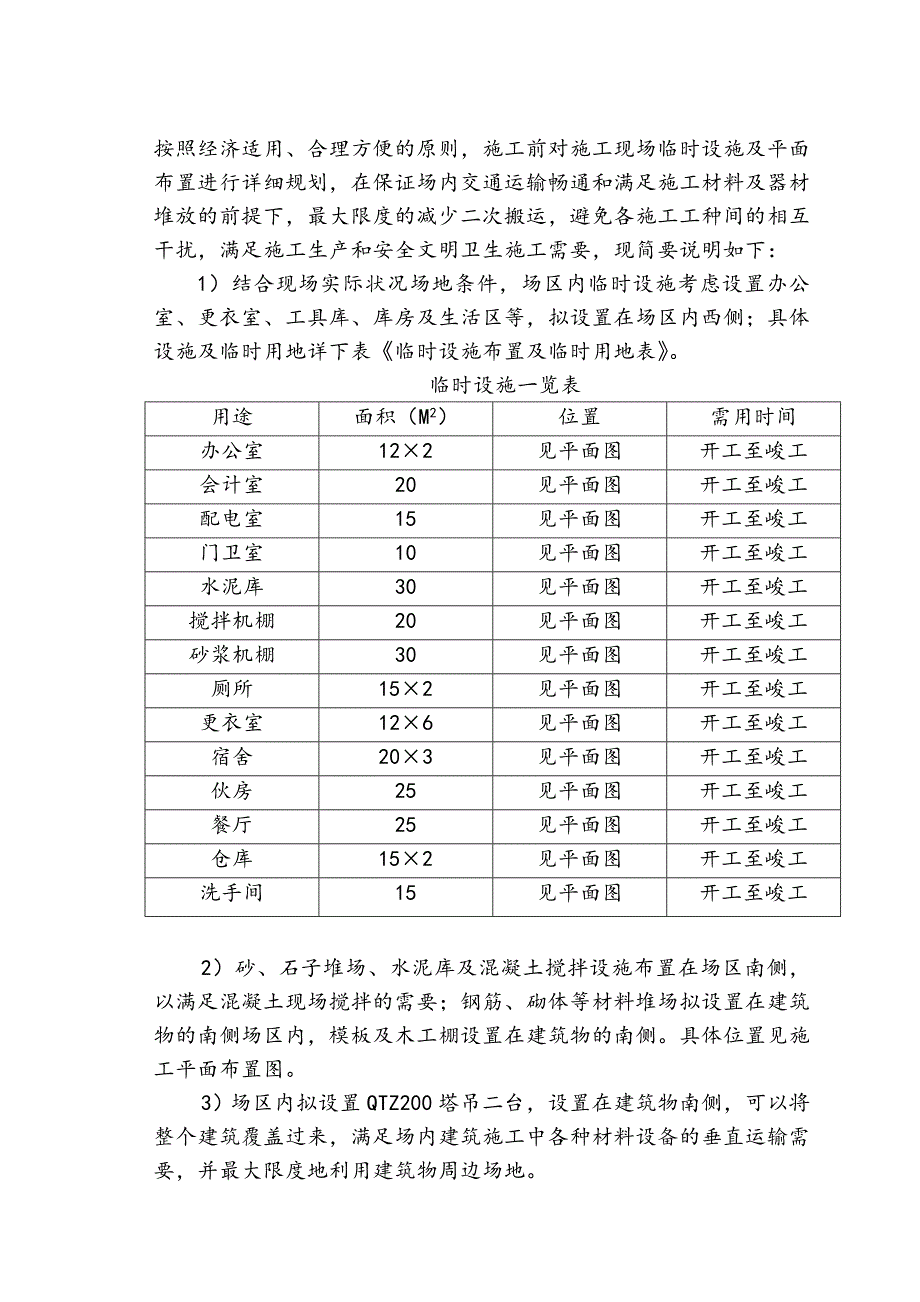

3、路畅通，场区场地平整，水源、电源已通，通讯设施进场后安装。 三、 施工准备 施工总平面图布置及临时设施规划按照经济适用、合理方便的原则，施工前对施工现场临时设施及平面布置进行详细规划，在保证场内交通运输畅通和满足施工材料及器材堆放的前提下，最大限度的减少二次搬运，避免各施工工种间的相互干扰，满足施工生产和安全文明卫生施工需要，现简要说明如下： 1）结合现场实际状况场地条件，场区内临时设施考虑设置办公室、更衣室、工具库、库房及生活区等，拟设置在场区内西侧；具体设施及临时用地详下表临时设施布置及临时用地表。临时设施一览表用途面积（M2）位置需用时间办公室122见平面图开工至峻工会计室20见平面图开
4、工至峻工配电室15见平面图开工至峻工门卫室10见平面图开工至峻工水泥库30见平面图开工至峻工搅拌机棚20见平面图开工至峻工砂浆机棚30见平面图开工至峻工厕所152见平面图开工至峻工更衣室126见平面图开工至峻工宿舍203见平面图开工至峻工伙房25见平面图开工至峻工餐厅25见平面图开工至峻工仓库152见平面图开工至峻工洗手间15见平面图开工至峻工2）砂、石子堆场、水泥库及混凝土搅拌设施布置在场区南侧，以满足混凝土现场搅拌的需要；钢筋、砌体等材料堆场拟设置在建筑物的南侧场区内，模板及木工棚设置在建筑物的南侧。具体位置见施工平面布置图。3）场区内拟设置QTZ200塔吊二台，设置在建筑物南侧，可以将整

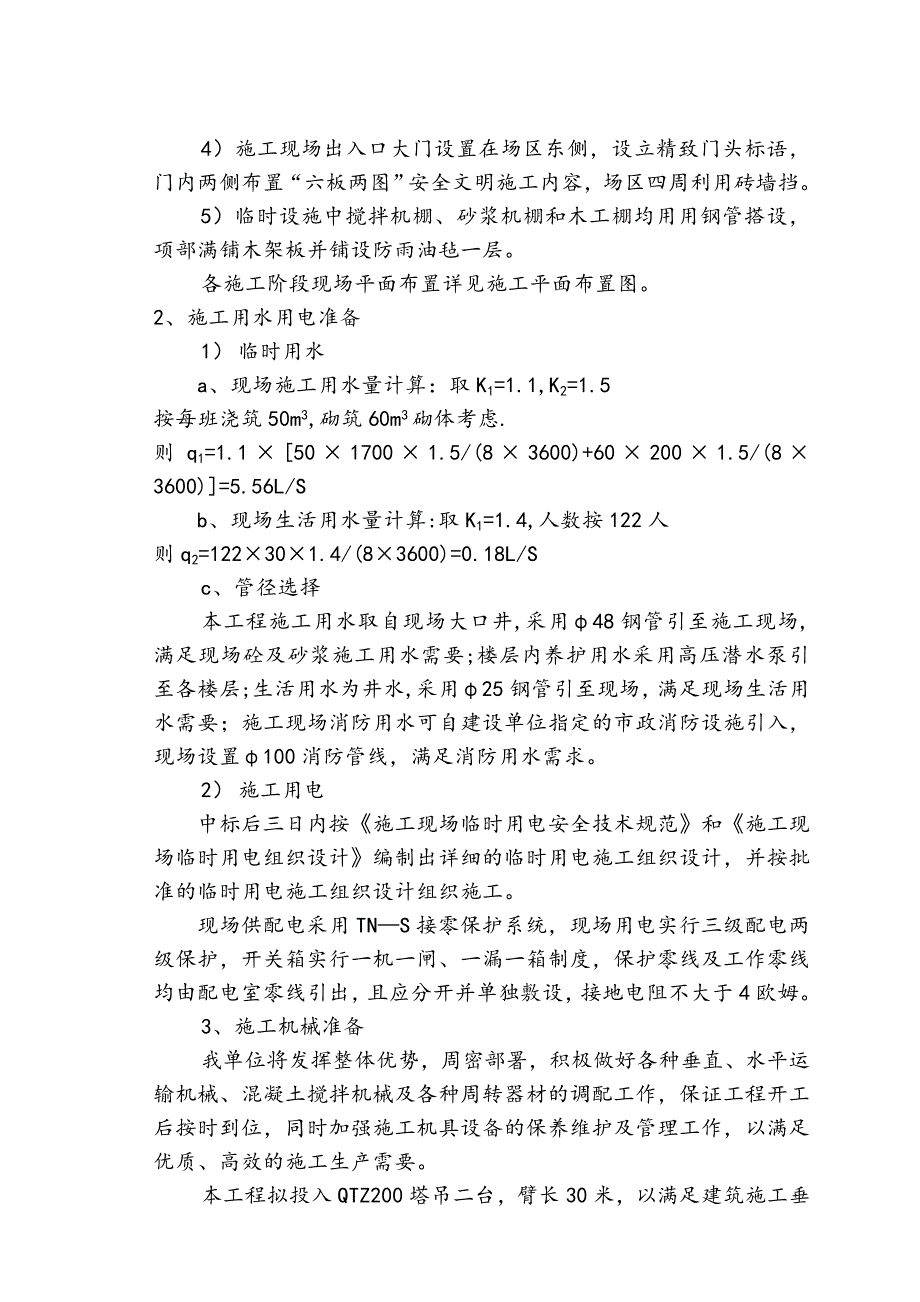

5、个建筑覆盖过来，满足场内建筑施工中各种材料设备的垂直运输需要，并最大限度地利用建筑物周边场地。4）施工现场出入口大门设置在场区东侧，设立精致门头标语，门内两侧布置“六板两图”安全文明施工内容，场区四周利用砖墙挡。5）临时设施中搅拌机棚、砂浆机棚和木工棚均用用钢管搭设，项部满铺木架板并铺设防雨油毡一层。各施工阶段现场平面布置详见施工平面布置图。2、施工用水用电准备1） 临时用水 a、现场施工用水量计算：取K1=1.1,K2=1.5按每班浇筑50m3,砌筑60m3砌体考虑.则q1=1.15017001.5/(83600)+602001.5/(83600)=5.56L/S b、现场生活用水量计算:取
6、K1=1.4,人数按122人则q2=122301.4/(83600)=0.18L/Sc、管径选择本工程施工用水取自现场大口井,采用48钢管引至施工现场,满足现场砼及砂浆施工用水需要;楼层内养护用水采用高压潜水泵引至各楼层;生活用水为井水,采用25钢管引至现场，满足现场生活用水需要；施工现场消防用水可自建设单位指定的市政消防设施引入，现场设置100消防管线，满足消防用水需求。2） 施工用电 中标后三日内按施工现场临时用电安全技术规范和施工现场临时用电组织设计编制出详细的临时用电施工组织设计，并按批准的临时用电施工组织设计组织施工。 现场供配电采用TNS接零保护系统，现场用电实行三级配电两级保护，
7、开关箱实行一机一闸、一漏一箱制度，保护零线及工作零线均由配电室零线引出，且应分开并单独敷设，接地电阻不大于4欧姆。3、施工机械准备我单位将发挥整体优势，周密部署，积极做好各种垂直、水平运输机械、混凝土搅拌机械及各种周转器材的调配工作，保证工程开工后按时到位，同时加强施工机具设备的保养维护及管理工作，以满足优质、高效的施工生产需要。本工程拟投入QTZ200塔吊二台，臂长30米，以满足建筑施工垂直运输需要。另外，基础及主体施工阶段，拟配置JS350砼搅拌机两台，砂浆机二台，装饰施工阶段配置砂浆机二台。其他机械设备如电焊机、木工电锯、振动器等的配置详附表该工程主要机械设备表。机械设备一览表序号设备名
8、称数量（台）总功率（KW）1QTZ200塔吊2752JZC350砼搅拌机2183砂浆机294木工电锯2105插入式振动棒6116电焊机27.57平板振动器14.48蛙式打夯机1129 4、材料准备 按照施工预算及工料分析结果，结合工程进度计划安排，及时提交出建设单位采购材料供应计划及施工单位自行采购材料计划，及时组织钢材、水泥、木材等有关材料进场，并及时组织有关预埋件、预制购件、半成品的加工制作、同时做好现场取样检验和实验工作，严把质量关，确保各种合格材料、构配件能够在施工前送至现场，在组织各种施工材料及时进场的同时，我们将根据施工需要，积极调配本单位的钢管、扣件、钢模等周转器材，添置定型钢框
9、大模板及素竹胶板等，以保证脚手架及模板系统的及时供应。5、 劳动力准备在工程指挥部的统一领导下，全力负责单位内部的资源、劳动力调配，并组成强有力的项目经理部，全面负责整个工程的施工及管理，同时调配公司内部具有丰富经验的施工队伍组成劳务作业层，全面负责土建、装修、安装等工程的施工，保证各分部分项工程在时间上、工作面上紧密配合，优质、高效地完成工程施工。基础及主体结构施工阶段以木工、钢筋工、砼工、架子工、瓦工、电焊工为主配合劳动力，分别负责钢筋加工及绑扎、焊接，模板制作安装、内外墙砌筑等分项工程的施工。装修施工阶段以抹灰工、木工、防水工、油漆工等为主配备劳动力。水、电、暖、通、消防等安装密切配合土
10、建施工，根据土建施工进度，安排各专业队伍进行预留、预埋及各种支、吊、托架及管道、设备安装及调试等，并随工程进展状况，及时调整各工种劳动力数量，确保各专业施工与土建施工配合无误。具体劳动力安排计划详下表拟投入劳动力计划表。拟投入劳动力计划表工种级别按工程施工阶段投入劳动力情况基础工程主体工程屋面工程装饰工程楼地面工程门窗工程电气工程给排水工程木工1832钢筋工1018瓦工815103835砼工1520抹灰工6103030架工8108油工1010105电工133536管道工144101015壮工30201010201055总计971224711198201125 6、施工技术准备 1）组织施工技术
11、人员认真学习和熟悉施工图纸，了解设计意图，参加图纸会审，发现问题，提出合理化建议。 2）做好定位放线测量工作，并会同规划部门、建设单位、监理单位进行验线，做好记录。 3）开工后15日内编制出本工程详细的质量计划施工组织设计，报建设单位及监理单位审核批准，做好施工图纸交底及施工组织设计交底工作； 4）编制施工进度控制细则，分解工程进度控制目标，编制详细的施工工作业计划和施工资源供应计划，严格控制工程进度目标； 5）编制施工质量控制实施细则，分解施工质量控制目标，建立健全施工质量体系；确定分项工程质量控制点，落实其控制措施； 6）编制施工成本控制实施细则，分解施工成本控制目标，定分项工程施工成本控
12、制标准，采取有效成本控制措施，全面履行施工承包合同。 7）组织进场的原材料及半成品、成品检测、验收计划，并根据材料准备情况和施工方案要求及时做好配合比工作。 7、检验测量和实验设备的准备现场配备砼试块模三组，砂浆试模四组，温度计四支，塌落度筒一个，回弹仪一台，经纬仪一台，水准仪一台，吊磅二台，并配备50米钢卷尺二支等，对整个施工过程中的各项质量要求指标进行严格控制，满足现场质量检测要求。四、 施工部署及安排1、 管理机构的建立 为保证本工程优质、高效、顺利地完成，拟采取项目法施工管理模式，选派经验丰富并具有类似工程施工经验的项目经理担该工程项目经理，按照项目法施工的原则，深入贯彻项目经理负责制
