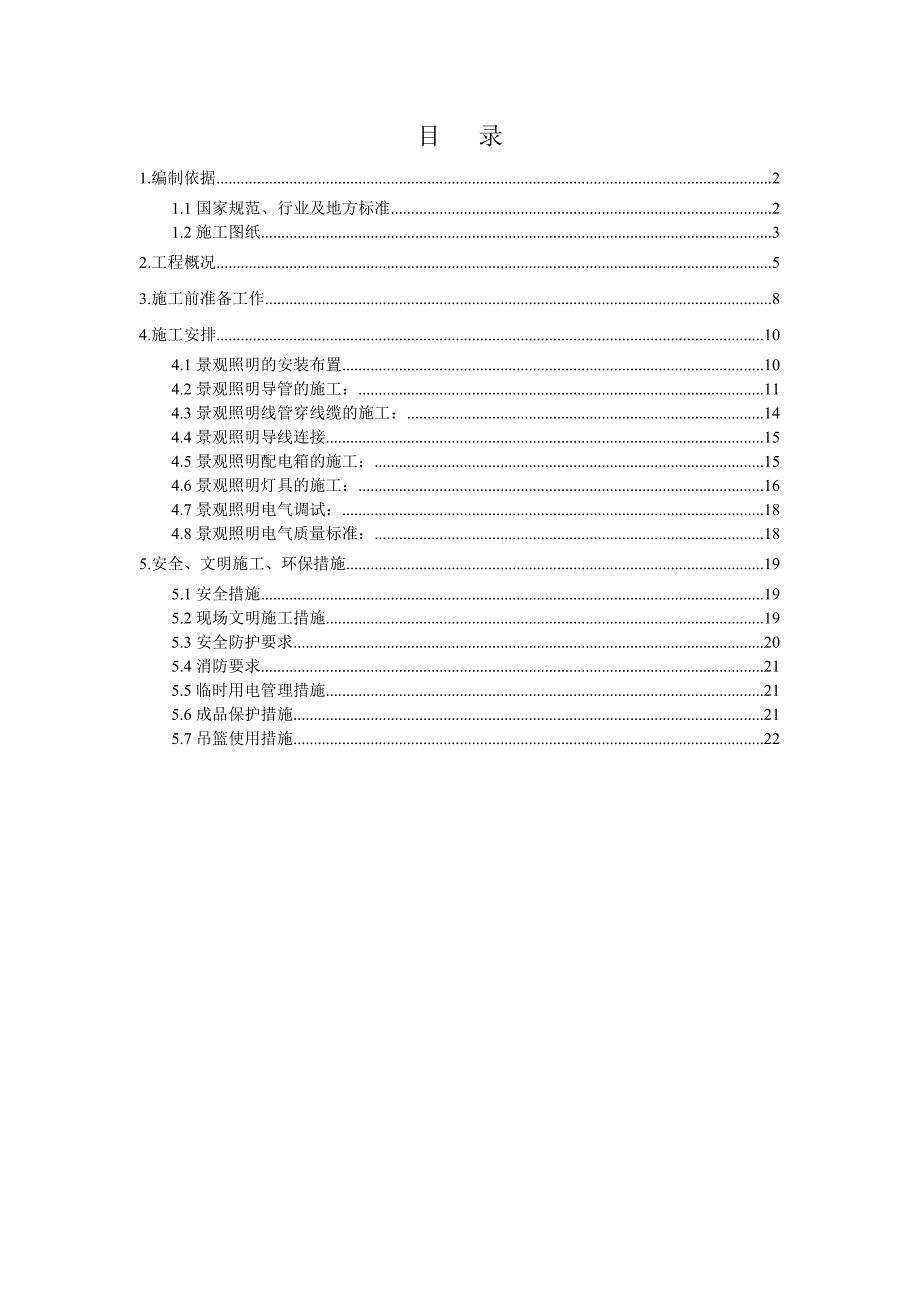

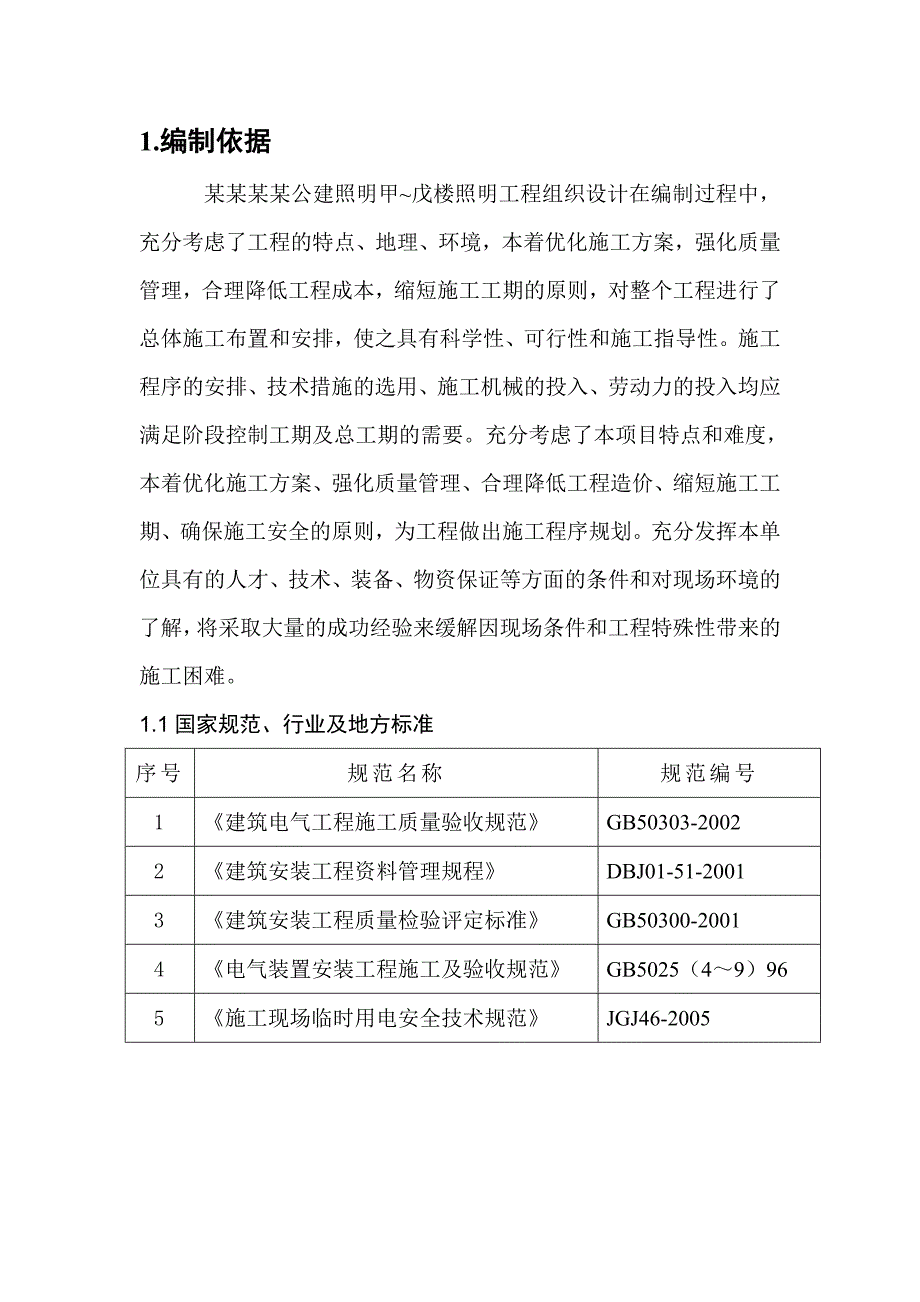

1、目 录1.编制依据21.1国家规范、行业及地方标准21.2施工图纸32.工程概况53.施工前准备工作84.施工安排104.1景观照明的安装布置104.2景观照明导管的施工：114.3景观照明线管穿线缆的施工：144.4景观照明导线连接154.5景观照明配电箱的施工：154.6景观照明灯具的施工：164.7景观照明电气调试：184.8景观照明电气质量标准：185.安全、文明施工、环保措施195.1安全措施195.2现场文明施工措施195.3安全防护要求205.4消防要求215.5临时用电管理措施215.6成品保护措施215.7吊篮使用措施221.编制依据某某某某公建照明甲戊楼照明工程组织设计在编
2、制过程中，充分考虑了工程的特点、地理、环境，本着优化施工方案，强化质量管理，合理降低工程成本，缩短施工工期的原则，对整个工程进行了总体施工布置和安排，使之具有科学性、可行性和施工指导性。施工程序的安排、技术措施的选用、施工机械的投入、劳动力的投入均应满足阶段控制工期及总工期的需要。充分考虑了本项目特点和难度，本着优化施工方案、强化质量管理、合理降低工程造价、缩短施工工期、确保施工安全的原则，为工程做出施工程序规划。充分发挥本单位具有的人才、技术、装备、物资保证等方面的条件和对现场环境的了解，将采取大量的成功经验来缓解因现场条件和工程特殊性带来的施工困难。1.1国家规范、行业及地方标准序号规范名

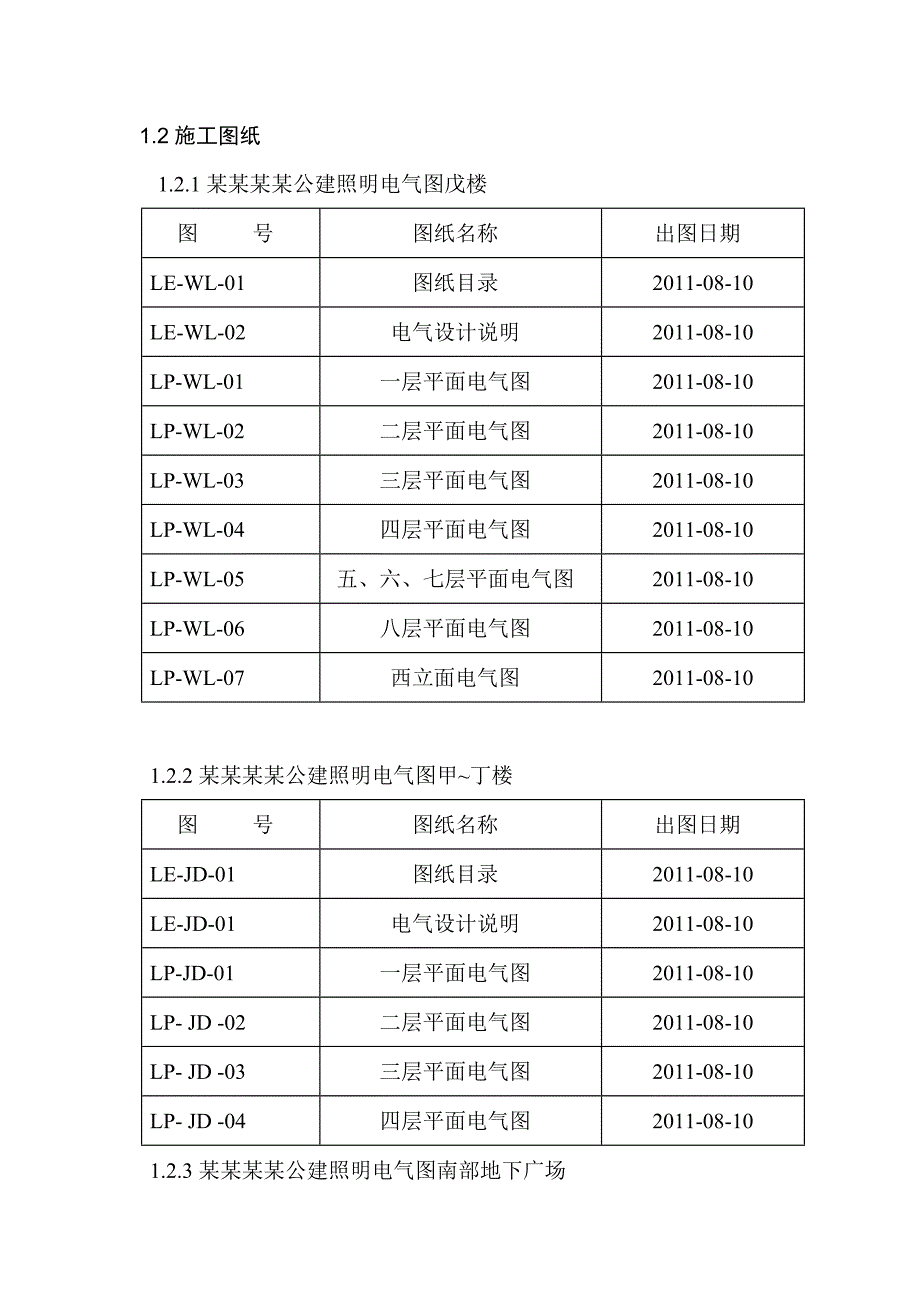

3、称规范编号1建筑电气工程施工质量验收规范GB50303-20022建筑安装工程资料管理规程DBJ01-51-20013建筑安装工程质量检验评定标准GB50300-20014电气装置安装工程施工及验收规范GB5025（49）965施工现场临时用电安全技术规范JGJ46-20051.2施工图纸 1.2.1某某某某公建照明电气图戊楼图 号图纸名称出图日期LE-WL-01图纸目录2011-08-10LE-WL-02电气设计说明2011-08-10LP-WL-01一层平面电气图2011-08-10LP-WL-02二层平面电气图2011-08-10LP-WL-03三层平面电气图2011-08-10LP-W
4、L-04四层平面电气图2011-08-10LP-WL-05五、六、七层平面电气图2011-08-10LP-WL-06八层平面电气图2011-08-10LP-WL-07西立面电气图2011-08-101.2.2某某某某公建照明电气图甲丁楼图 号图纸名称出图日期LE-JD-01图纸目录2011-08-10LE-JD-01电气设计说明2011-08-10LP-JD-01一层平面电气图2011-08-10LP- JD -02二层平面电气图2011-08-10LP- JD -03三层平面电气图2011-08-10LP- JD -04四层平面电气图2011-08-101.2.3某某某某公建照明电气图南部地
5、下广场图 号图纸名称出图日期LE-GC-01图纸目录2011-08-10LE-GC-01电气设计说明2011-08-10LP-GC-01一层平面电气图2011-08-10LP- GC -02二层平面电气图2011-08-10LP- GC -03地下一层平面电气图2011-08-102.工程概况 本工程为某某某某公建甲至丁及公建戊建筑亮化照明工程，用电负荷为3级。照明供电方式采380V/220V用TN-S系统。某某某某公建甲至丁及公建戊建筑亮化照明工程使用三个配电控制箱，公建甲至丁建筑亮化照明使用1个控制配电箱JG-AL1，用电负荷约为27.8KW。公建戊建筑亮化照明使用1个控制配电箱JG-AL
6、2,用电负荷约为20KW。南部广场使用1个控制配电箱JG-AL3, 用电负荷约为7.19KW。配电箱安装在一层中控室内。建筑亮化照明开关控制系统为智能控制，控制模式为：节电、平日和节日三种模式。配电箱内设手、自转换开关，自动采用智能控制，并具有时钟控制功能，控制干线引致管理用房集中控制，建筑亮化照明使用YJV电缆，电缆套热镀锌钢管保护。2.1公建甲丁概况 照明回路设 计 要 求系统做法管线类别1WL1一层柱头灯具R1筒灯HIT 20W嵌装在柱头装饰物内，可向下取出维修 镀锌钢管SC40内穿YJV5*6电缆，吊顶内明配。1WL2一层、二层、三层走道铝垂片天花灯带F1投光灯T5 28W铝垂片天花龙
7、骨固定 镀锌钢管SC32内穿YJV5*4电缆，吊顶内明配。1WL3一层柱头灯具R1筒灯HIT 20W嵌装在柱头装饰物内，可向下取出维修 镀锌钢管SC40内穿YJV5*6电缆，吊顶内明配。1WL4一层、二层铝垂片天花灯带F1投光灯T5 28W铝垂片天花龙骨固定镀锌钢管内穿SC32YJV5*4电缆，吊顶内明配。1WL5三层走道铝垂片天花灯带L2 LED线性灯4.4W/M固定在铝垂片天花上镀锌钢管内穿SC32YJV3*4电缆，吊顶内明配。1WL6三层、四层走道铝垂片天花灯带固定在铝垂片天花上1WL7二层、四层走道铝垂片天花灯带固定在铝垂片天花上1WL8二层、三层走道铝垂片天花灯带固定在铝垂片天花上1
8、WL9三层走道铝垂片天花灯带F1投光灯T5 28W铝垂片天花龙骨固定1WL10二层、三层室外女儿墙上安装E1投光灯LED36W3个一组需配专用灯箱，安装在女儿墙上镀锌钢管内穿SC32YJV3*4电缆，吊顶内明配。1WL11四层室外女儿墙上安装3个一组需配专用灯箱，安装在女儿墙上1WL12二层、四层室外女儿墙上安装3个一组需配专用灯箱，安装在女儿墙上1WL13三层、四层室外女儿墙上安装3个一组需配专用灯箱，安装在女儿墙上1WL14二层室外走道女儿墙上安装L1 线性投光灯LED 15W/M安装在室外女儿墙铝盖板下，需要预留控制线管 接地灯具的金属外壳、穿线管配电箱及线盒均做可靠接地， 4mm2多芯
9、软铜线接地卡与管连接 2.2公建戊概况 照明回路设 计 要 求系统做法管线类别2WL1一层铝垂片天花灯带L2 LED线性灯4.4W/M固定在铝垂片天花上 镀锌钢管SC25内穿YJV3*4电缆，吊顶内明配敷设。2WL2外墙立向安装L4 LED线性灯25W/M安装在外墙石材三角缝内，电源线管使用线槽2WL3此处灯具待定R3 侧壁灯CFL 9W台阶灯具，镶嵌在石材内，距地300安装2WL4室外地面暗装B1 地埋灯HIT 70W地面暗装2WL5预留2WL6二层露台上安装E2 投光灯HIT 150W固定在二层北侧露台上镀锌钢管SC25内穿YJV3*4电缆，吊顶内明配敷设。2WL7二层室外走道女儿墙上L1
10、 线性投光灯LED 15W/M安装在室外女儿墙铝盖板下，需要预留控制线管2WL8预留广告电源 镀锌钢管SC40内穿YJV5*6电缆，吊顶内明配敷设。2WL9四层、五层、六层、七层外窗口E4 线性地埋灯LED 36W嵌装在外窗窗台铝板内，向上投光，需要预留控制线管 镀锌钢管SC32内穿YJV3*4电缆，吊顶内明配敷设。2WL10四层、五层、六层、七层外窗口2WL11预留广告电源镀锌钢管SC32内穿YJV3*6电缆，吊顶内明配敷设。2WL12八层室外走道E3 投光灯T5 28W预制水泥墩安装，间隔1.5米，向上照射 镀锌钢管SC32内穿YJV3*6电缆，吊顶内明配敷设。 接地灯具的金属外壳、穿线管
11、配电箱及线盒均做可靠接地， 4mm2多芯软铜线接地卡与管连接2.3公建甲-丁（南部广场）概况 照明回路设 计 要 求系统做法管线类别3WL1叠水景观台阶下L7 LED线性灯8W/M安装在叠水台阶下，接线盒安装在侧壁石材内 镀锌钢管SC32内穿YJV3*4电缆，沿地面暗配敷设。3WL2地下一层电梯外侧R3 侧壁灯CFL 9W嵌装在侧墙石材内 镀锌钢管SC32内穿YJV3*4电缆，沿地面暗配敷设。3WL3首层汽车坡道入口处G1庭院灯金卤灯35W落地安装，做预埋盒 镀锌钢管SC32内穿YJV3*4电缆，沿地面暗配敷设。3WL4木台阶侧边L5线型灯LED 15W/M需要制作金属安装槽 镀锌钢管SC32
12、内穿YJV3*4电缆，灯具安装部位敷设金属线槽沿地面暗配敷设。3WL5取消L6 LED线型灯15W/M 镀锌钢管SC40内穿YJV5*4电缆，沿地面暗配敷设。3WL6地下一层水景水池中U1水下灯LED 1W/颗 9颗水池做防水前做好预埋件 镀锌钢管SC32内穿YJV3*4电缆，沿地面暗配敷设。 接地灯具的金属外壳、穿线管配电箱及线盒均做可靠接地， 4mm2多芯软铜线接地卡与管连接 3.施工前准备工作3.1.1施工前,应编制施工方案，按照方案施工。3.1.2现场做好三通一平，做好安全防护工作。3.1.3做好施工物资准备，配电箱、电缆、灯具等。如图：序号名称规格单位数量公建甲至丁1E1投光灯LED
13、-45W套572R1投光灯HLT-20W套3003L1线性投光灯LED-15W/M米2164L2线性投光灯LED-5W/M米18005F1荧光灯吊灯T5-28W套138公建戊使用灯具6E2投光灯HIT-150W套27E3投光灯T5-28W套508E4-W线性投光灯LED-36W套79E4-Y线性投光灯LED-36W套1110E4-B线性投光灯LED-36W套1311L1线性投光灯LED-15W/M米7212L2线性投光灯LED-5W/M米4013L4线性投光灯LED-36W/M米3414R2车道灯节能灯-26W套915R3台阶踢脚灯节能灯-9W套4116B1地埋灯HIT-70W套7南部广场灯具17U1水下投光灯LED-9W套1418G1草坪灯节能灯-26W套419R2车道灯节能灯-26W套720R3踢脚灯节能灯-9W套1221L5线性投光灯LED-
