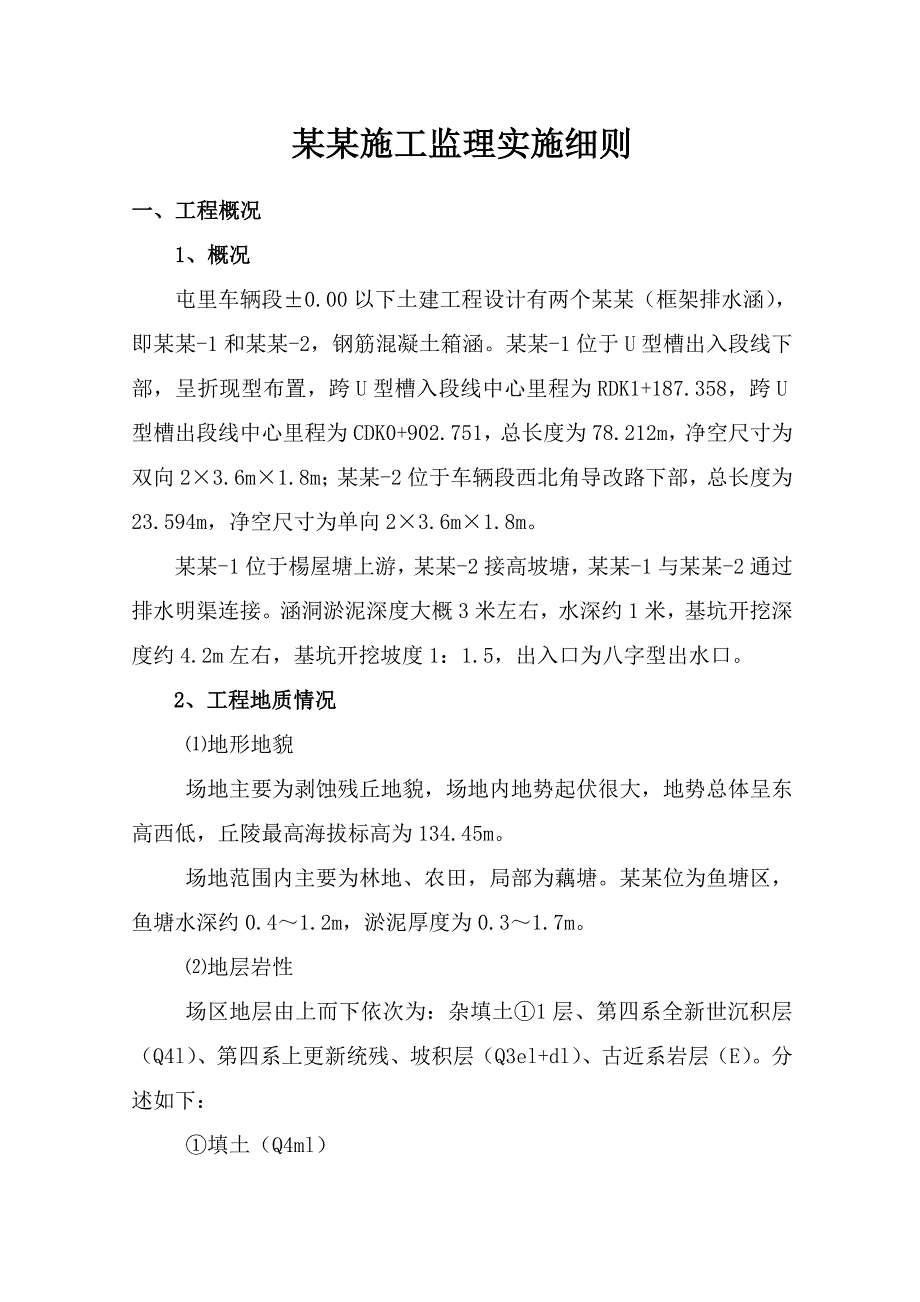

1、某某施工监理实施细则一、工程概况1、概况 屯里车辆段0.00以下土建工程设计有两个某某（框架排水涵），即某某-1和某某-2，钢筋混凝土箱涵。某某-1位于U型槽出入段线下部，呈折现型布置，跨U型槽入段线中心里程为RDK1+187.358，跨U型槽出段线中心里程为CDK0+902.751，总长度为78.212m，净空尺寸为双向23.6m1.8m；某某-2位于车辆段西北角导改路下部，总长度为23.594m，净空尺寸为单向23.6m1.8m。某某-1位于楊屋塘上游，某某-2接高坡塘，某某-1与某某-2通过排水明渠连接。涵洞淤泥深度大概3米左右，水深约1米，基坑开挖深度约4.2m左右，基坑开挖坡度1：1

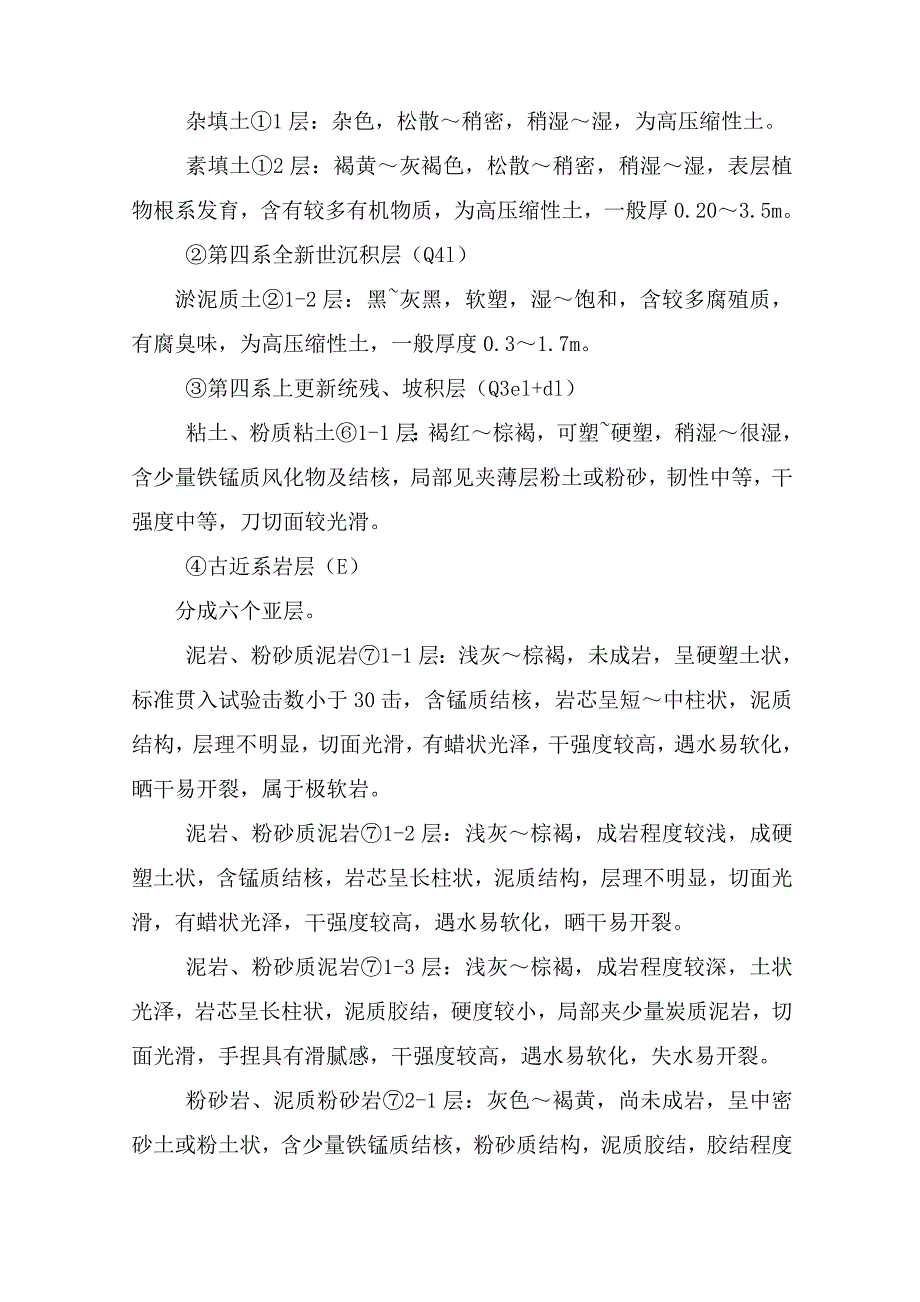

2、.5，出入口为八字型出水口。2、工程地质情况地形地貌场地主要为剥蚀残丘地貌，场地内地势起伏很大，地势总体呈东高西低，丘陵最高海拔标高为134.45m。场地范围内主要为林地、农田，局部为藕塘。某某位为鱼塘区，鱼塘水深约0.41.2m，淤泥厚度为0.31.7m。地层岩性场区地层由上而下依次为：杂填土1层、第四系全新世沉积层（Q4l）、第四系上更新统残、坡积层（Q3el+dl）、古近系岩层（E）。分述如下：填土（Q4ml）杂填土1层：杂色，松散稍密，稍湿湿，为高压缩性土。素填土2层：褐黄灰褐色，松散稍密，稍湿湿，表层植物根系发育，含有较多有机物质，为高压缩性土，一般厚0.203.5m。第四系全新世沉
3、积层（Q4l）淤泥质土1-2层：黑灰黑，软塑，湿饱和，含较多腐殖质，有腐臭味，为高压缩性土，一般厚度0.31.7m。第四系上更新统残、坡积层（Q3el+dl）粘土、粉质粘土1-1层：褐红棕褐，可塑硬塑，稍湿很湿，含少量铁锰质风化物及结核，局部见夹薄层粉土或粉砂，韧性中等，干强度中等，刀切面较光滑。古近系岩层（E）分成六个亚层。泥岩、粉砂质泥岩1-1层：浅灰棕褐，未成岩，呈硬塑土状，标准贯入试验击数小于30击，含锰质结核，岩芯呈短中柱状，泥质结构，层理不明显，切面光滑，有蜡状光泽，干强度较高，遇水易软化，晒干易开裂，属于极软岩。泥岩、粉砂质泥岩1-2层：浅灰棕褐，成岩程度较浅，成硬塑土状，含锰质

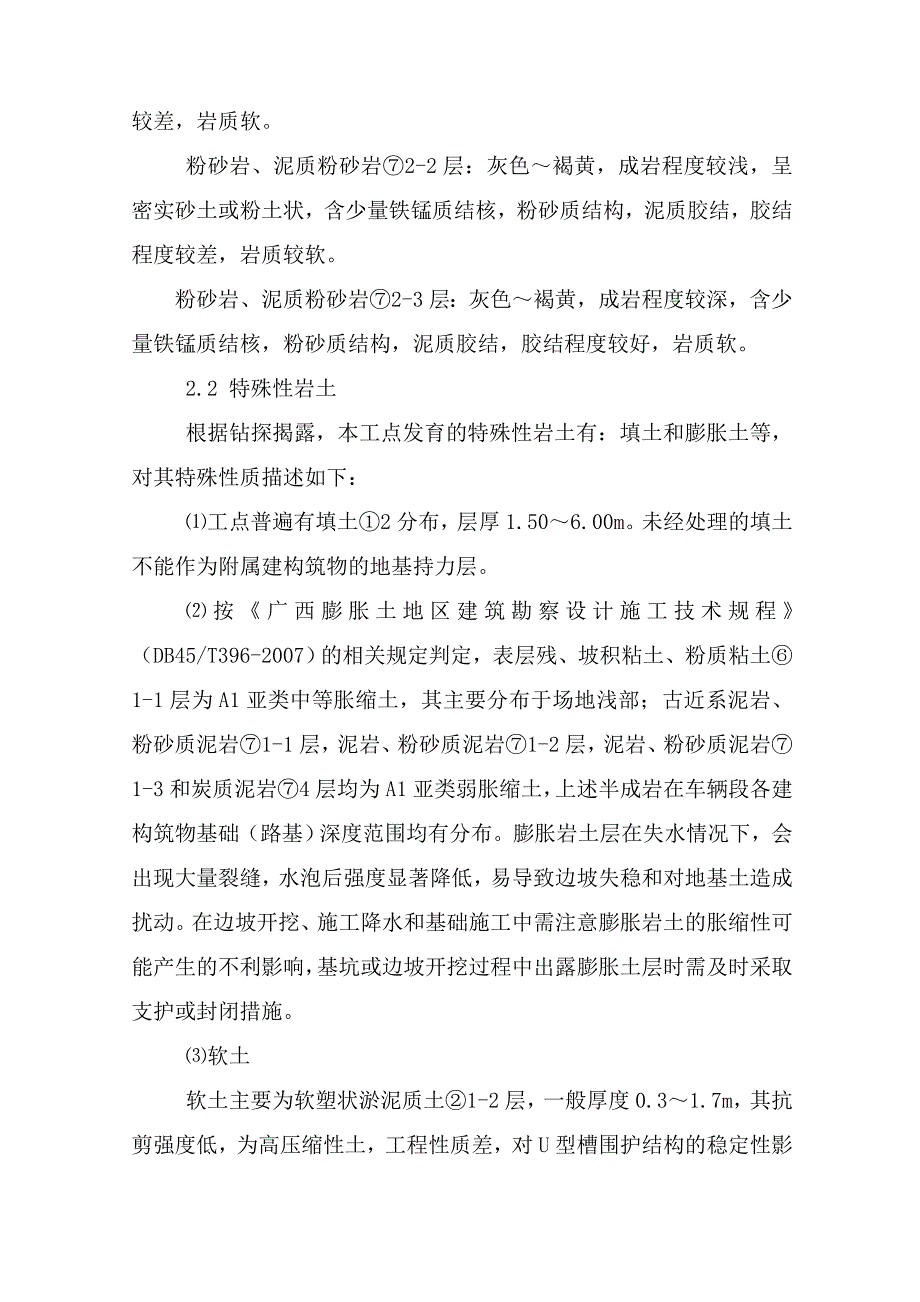

4、结核，岩芯呈长柱状，泥质结构，层理不明显，切面光滑，有蜡状光泽，干强度较高，遇水易软化，晒干易开裂。泥岩、粉砂质泥岩1-3层：浅灰棕褐，成岩程度较深，土状光泽，岩芯呈长柱状，泥质胶结，硬度较小，局部夹少量炭质泥岩，切面光滑，手捏具有滑腻感，干强度较高，遇水易软化，失水易开裂。粉砂岩、泥质粉砂岩2-1层：灰色褐黄，尚未成岩，呈中密砂土或粉土状，含少量铁锰质结核，粉砂质结构，泥质胶结，胶结程度较差，岩质软。粉砂岩、泥质粉砂岩2-2层：灰色褐黄，成岩程度较浅，呈密实砂土或粉土状，含少量铁锰质结核，粉砂质结构，泥质胶结，胶结程度较差，岩质较软。粉砂岩、泥质粉砂岩2-3层：灰色褐黄，成岩程度较深，含少量
5、铁锰质结核，粉砂质结构，泥质胶结，胶结程度较好，岩质软。2.2 特殊性岩土根据钻探揭露，本工点发育的特殊性岩土有：填土和膨胀土等，对其特殊性质描述如下：工点普遍有填土2分布，层厚1.506.00m。未经处理的填土不能作为附属建构筑物的地基持力层。按广西膨胀土地区建筑勘察设计施工技术规程（DB45/T396-2007）的相关规定判定，表层残、坡积粘土、粉质粘土1-1层为A1亚类中等胀缩土，其主要分布于场地浅部；古近系泥岩、粉砂质泥岩1-1层，泥岩、粉砂质泥岩1-2层，泥岩、粉砂质泥岩1-3和炭质泥岩4层均为A1亚类弱胀缩土，上述半成岩在车辆段各建构筑物基础（路基）深度范围均有分布。膨胀岩土层在失
6、水情况下，会出现大量裂缝，水泡后强度显著降低，易导致边坡失稳和对地基土造成扰动。在边坡开挖、施工降水和基础施工中需注意膨胀岩土的胀缩性可能产生的不利影响，基坑或边坡开挖过程中出露膨胀土层时需及时采取支护或封闭措施。软土软土主要为软塑状淤泥质土1-2层，一般厚度0.31.7m，其抗剪强度低，为高压缩性土，工程性质差，对U型槽围护结构的稳定性影响较大，未经加固处理的软土也不能作为建筑物、构筑物的地基（路基）持力层。残、坡积粘性土主要为残、坡积的粘土、粉质粘土1-1层：根据勘察揭露，该层土在基岩上部局部存在，抗剪强度低，在失水情况下，呈坚硬、硬塑状；水泡后强度显著降低，导致边坡失稳。3、技术标准箱涵
7、基坑采用1：1.5放坡开挖，循环开挖深度1.2米，喷混强度达到80%后方可继续开挖下一层，边坡采用挂8150150钢筋网、喷射100mm厚C25混凝土支护。箱涵主体结构混凝土采用C35P8抗渗混凝土，均为钢筋混凝土结构,钢筋采用HRB400级钢筋和HPB300级钢筋，迎土侧主筋保护层厚度为50mm，背土侧主筋保护层厚度为40mm；拉筋采用10钢筋梅花形布置，间距450mm450mm；某某垫层下设中粗砂400mm砂垫层。围护结构与主体结构边墙之间的空隙用优质粘土回填密实。泄水管采用打孔的塑料管，长度1米，水平间距4.5米，垂直间距3米，孔径100毫米，按照方块形布置，内填碎石，施做完成后要保证泄
8、水管伸出混凝土面层外150毫米。地板以下采用40厘米砂垫层，砂垫层采用中、粗砂分层碾压，碾压后相对密度不小于0.7，地基系数不小于80MPa/m。回填压实度要求：严禁采用生活垃圾和膨胀土回填，回填土要做击实试验，求的最大干密度和最优含水量，填筑采用分层填筑，分层碾压夯实，压实系数0.97，并分层做压实度检测，压实度、粒径和填料组别应满足压实标准要求。压实过程中采用平板震动夯夯实，不得使用大型机械和高能量夯。涵身两侧墙背后填土，应在涵身混凝土强度达到100设计强度时方可进行，要求分层对称夯实，每一压实层松铺厚度不超过200300，涵顶50cm以下应由人工分层回填、夯实，回填箱涵两侧土方应同时进行
9、，高差不得超过1米，以免箱涵产生测移。该涵洞设计为U型槽结构的一部分，其结构安全等级为一级，设计使用年限100年；抗震设防烈度：6度；设计水位： 100年一遇；抗浮安全系数：1.15； U型槽段结构防水等级：二级；一般地段地面允许沉降量：25mm以内；隆起量：25mm。4、投资规模：屯里车辆段项目总投资约80402万元（含0.00以下土建工程10177.50万元）5、计划工期：计划2014年4月24日开工，2014年6月24日完工，施工工期共61天。 6、工程理范围鱼塘区围堰工程、基坑边坡支护、降排水工程、地基处理工程、排水箱涵结构主体工程及基坑回填等。7、质量标准：合格8、参建单位 （1）建
10、设单位：南宁市轨道交通集团有限责任公司（2）设计单位：中铁工程设计院、广州地铁设计院（3）监理单位：北京铁城建设监理有限责任公司。（4）承建单位：中铁二局股份有限公司（0.00以下土建工程）（5）检测单位：广西壮族自治区建筑工程质量检测中心 （6）监测单位：业主委托第三方进行监控量测二、监理工作依据1、经审批的监理规划；2、设计文件。中铁工程设计院提供的南宁市轨道交通一号线一期工程车辆段及综合基地屯里车辆段及出入现设计施工图；3、图纸会审记录；4、北京城建勘测设计研究院有限公司提供的南宁市轨道交通一号线一期工程屯里车辆段详细勘察阶段岩土工程勘察报告；5、经审批的实施性施工组织设计、专项施工方案
11、；6、国家现行有关建筑工程施工技术标准和规范 建设工程监理规范（GB50319-2013）地下铁道工程施工及验收规范（GB50299-1999）2003版建筑地基处理技术规范（JGJ79-2012）铁路工程地基处理技术规程（TB10106-2010）铁路路基工程施工质量验收标准（TB10414-2004）混凝土结构工程施工质量验收规范（TB50204-2002）广西膨胀土地区建筑勘察设计施工技术规程（DB45/T396-2007）建筑工程施工质量验收统一标准（GB50300-2001）施工现场临时用电安全技术规范（JGJ46-2005）建筑施工现场环境与卫生标准（JGJ146-2004）工程测
12、量规范（GB50026-2007） 建筑变形测量规范（JGJ 8-2007） 建筑地基处理技术规范（JGJ79-2002、J220-2002） 铁路路基施工规范（TB10202-2002、J161-2002）建筑施工安全检查标准JGJ59-99 建设工程施工现场供用电安全规范GB50194-93 建筑机械使用安全技术规程JGJ33-2001 锚杆喷射混凝土支护规范(GB50086-2001)混凝土强度检验评定标准(GB50107-2009钢筋焊接及验收规程(J18-2003)混凝土质量控制标准(GB50164-92)建筑基坑支护技术规程(JGJ120-99)建设工程文件归档整理规范(GB/T5
13、0328-2001)三、专业工程特点1、基坑开挖深度较大，基坑开挖过程质量安全控制是本工程的重难点；基坑排水是保证施工安全和基底承载力的重要因素。某某-1位于楊屋塘上游，某某-2接高坡塘。基坑开挖难度大，涵洞淤泥深度大概3米左右，水深约1米，基坑开挖深度约4.2m左右，开挖之前要修筑围堰；2、鱼塘清淤工程量大。清淤数量13854 m3，其它土方挖方6739 m3；3、基底土质特殊。基底为炭质泥岩（膨胀土）和粉砂岩。膨胀岩土层在失水情况下，会出现裂缝，水泡后强度显著降低，易导致边坡失稳和对地基土造成扰动。在边坡开挖、施工降水呵呵基础施工时应尤其注意膨胀岩土的胀缩性可能性可能产生的不利影响，基坑或
14、边坡开挖过程中不易暴露过久，应及时采取支护和封闭措施；4、基坑开挖深度在4米以上，周边又有建筑物，施工难度较大，施工过程中应加强沉降、位移等施工监测。四、监理工作范围及重点1、工作范围围堰施工和拆除、基坑支护、地基处理、结构主体施工、基坑回填等施工过程中进度、质量和安全控制。2、工作重点（1）审批和监督施工方案实施情况，含施工工艺、方法、施工进度、劳动力安排、进场施工机械及安全质量保证措施；（2）会同业主、地勘、设计单位对某某持力层进行确认；（3）见证原材料送检和试块强度送检；（4）监督检查施工单位（含委托的第三方）的监控量测实施情况；（5）基坑开挖和支护安全措施检查及问题整改督促；（6）隐蔽工程及检验批检查验收。 （7）雨季施工安全措施检查及问题整改督促；（8）检查降水、抽排水设备投入和措施；（9）监督施工单位应急预案落实情况；（10）旁站监理，旁站项目有基坑处理、基坑回填、混凝土浇筑、防水工程施工、支模架搭设与拆除等。五、监理工作流程审查施工方案的监理工作程序 原材料、构配件、设备质量控制程序 工序质量控制工作流程不合格工序施工完毕返修施工单位自检专职检初验通知专业监理工程师会同现场检查试验室检验签署验收合格意见进行下一道工序是否合格合格隐蔽工程检查验收程序 不合格
