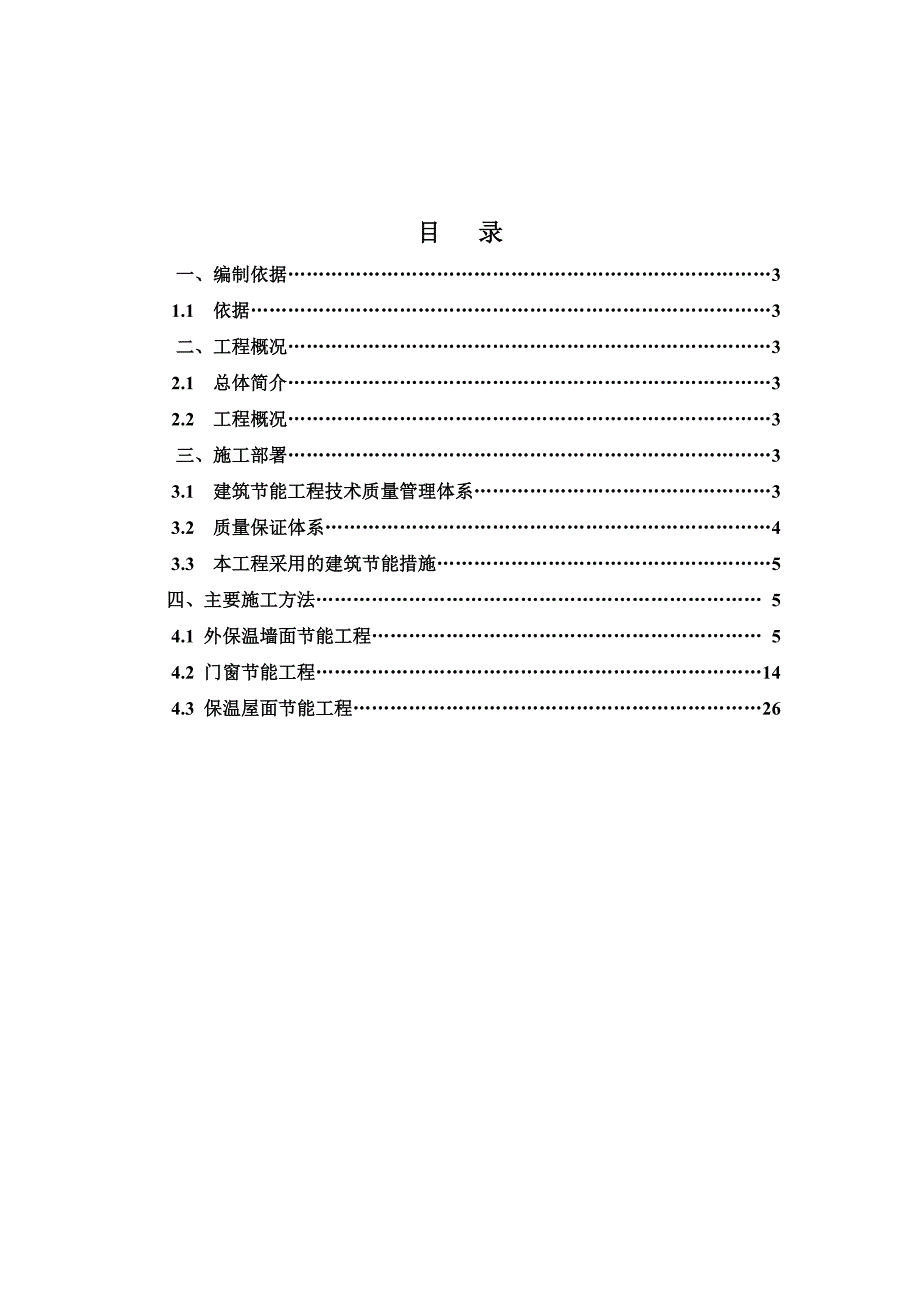

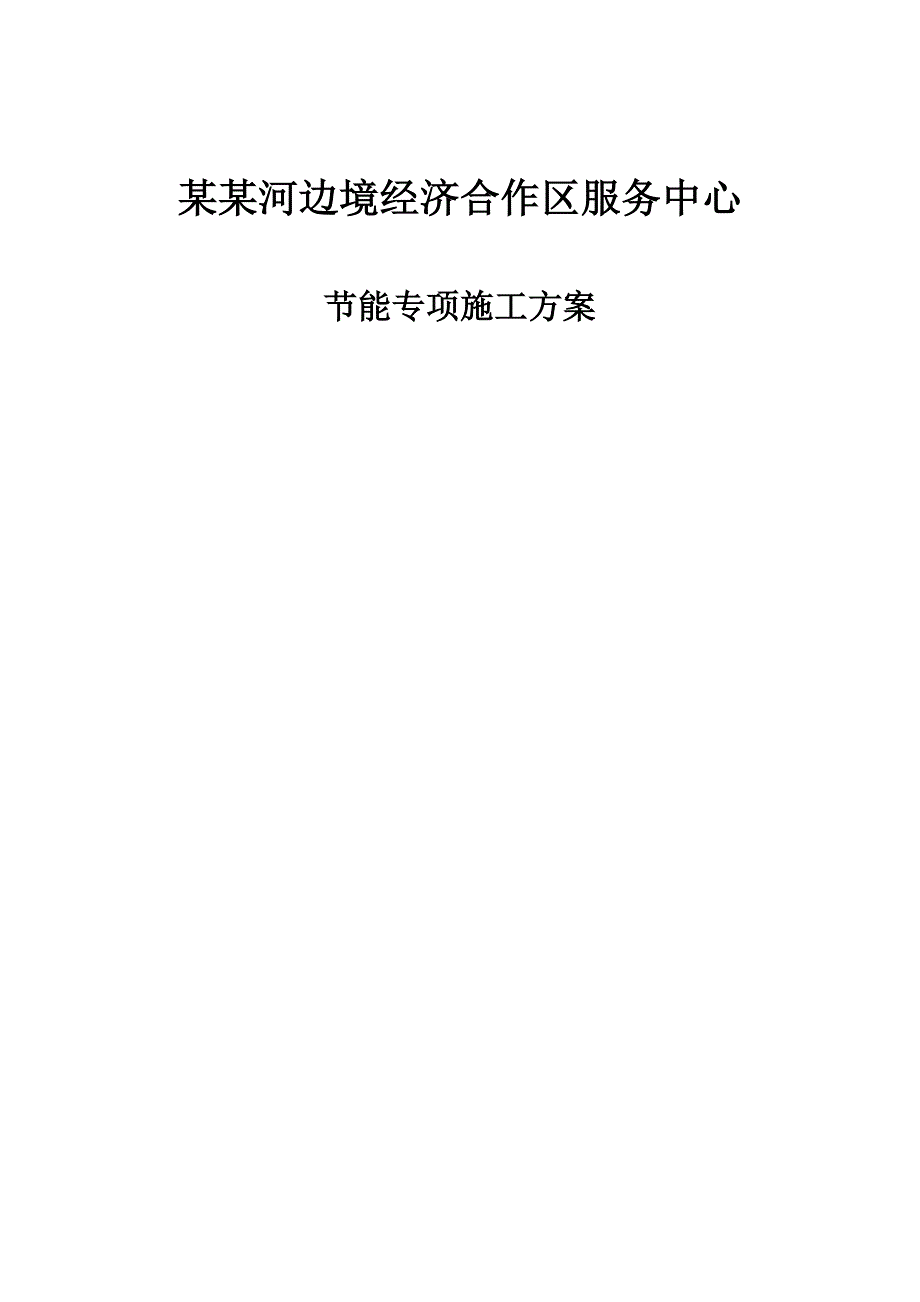

1、某某河边境经济合作区服务中心节能专项施工方案目 录一、编制依据31.1 依据3二、工程概况3 2.1 总体简介32.2 工程概况3三、施工部署33.1 建筑节能工程技术质量管理体系33.2 质量保证体系43.3 本工程采用的建筑节能措施5四、主要施工方法 54.1 外保温墙面节能工程 54.2 门窗节能工程144.3 保温屋面节能工程26一编制依据1.1 依据1.施工图纸2.建筑工程施工质量统一验收标准 GB50300-20013.公共建筑节能设计标准某某省实施细则（DB23/1269-2008）二工程概况2.1 总体简介：工程名称：某某河边境经济合作区服务中心办公楼、礼堂、餐饮楼建设单位：某
2、某河边境经济合作区投资运营有限公司设计单位：某某省北方建筑设计院监理单位：某某首建工程咨询监理有限公司质量监督单位：某某某某工程质量监督站2.2 工程概况：本工程位于某某河省道206的西侧，北寒村以北的边境经济合作区内，办公楼为12层框架结构，檐高为52.9m。礼堂为3层框架结构，檐高为12.9m。餐饮楼为3层框架结构，檐高为14.4m。抗震设防烈度为6度，三级抗震，设计使用年限50年。基本风压Wo=0.60KN/，基本雪压So=0.55KN/，标准冻深2m。气候分区属严寒地区的A区。三施工部署3.1 建筑节能工程技术质量管理体系 为了贯彻国家建筑节能的政策，加强建筑节能工程的施工管理。我项目
3、经理部成立了以项目经理为组长；项目生产副经理、项目总工为副组长的建筑节能工程施工领导小组，其机构组成、人员编制及责任分工如下：组长：李鸿峰（项目经理）负责组织协调工作副组长：陈洪旺（生产副经理）负责现场施工指挥、质量监督工作张洪亮（项目总工）技术总部署、方案编制及交底组员：陈德双、张海燕、郭殿尊、邵月。3.2 质量保证体系 以质量生存、求发展是我公司的质量方针。我项目经理部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项工作均处于良好的受控状态。 在施工过程中，我项目经理部将严格按照相关规程、规范、标准等执行。为完成好本工
4、程的建筑节能工程，根据本工程的特点，我项目经理部将对以下环节作为建筑节能工程的质量控制点：（1）建筑节能材料的检验A. 建筑节能材料须有本市材料准用证、检验报告及出厂合格证，主要材料必须有材料交易证。B.材料使用前必须经复试合格后方能使用。对特殊材料须进行放射性物质及有害气体的环保检验。（2）制定相应技术措施，作好工序过程控制。A.施工前应做好图纸审查工作，将技术关口前移。施工前认真编好作业指导书,做好技术交底。B.施工过程中严格执行三检制和样板引路制度,做好预测预控及全方位的过程控制。C.做好技术复测及资料整理工作,主要材料及施工过程操作要留有痕迹,具有可追溯性。D.对关键部位及特殊工序要责
5、任到人，从“人、机、料、法、环”五个方面进行控制。E.做好各专业接口及预留预埋的专业检查。3.3 本工程采用的建筑节能措施主要有：外墙采用300厚陶粒混凝土砌块外贴100厚岩棉板（燃烧性能A级）保温层；屋面采用2层50mm厚挤塑型聚苯板（XPS）保温层及50mm厚岩棉板（燃烧性能A级）；外窗采用单框三玻铝塑窗；外门采用成品三玻氟碳喷涂门，内门为成品木门及防火门；四. 主要施工方法4.1外保温墙面节能工程4.1.1 工程概况: 本工程位于小某某河以西地块内，气候分区属严寒地区的A区，外墙采用岩棉板为主要保温隔热材料，以粘、钉结合方式与墙身固定，采用耐碱玻纤网格布为保护增强层的外墙保温系统。4.1
6、.2 材料组成（1）岩棉板 岩棉板厚度为100mm，燃烧性能A级，导热系数为0.045，传热系数实测值为0.40W/cm2k。）挤塑聚苯乙烯泡沫板规格为1200mm600mm50mm，平头式，阻燃型，苯板容重为32kg/m3。（2）粘接砂浆 采用专用砂浆搅拌机，把胶粘剂和抹面胶浆粉料按配合比搅拌，搅拌时间不少于5min，搅拌必须充分、均匀、稠度适中。（3）固定件 采用直径为8的锚固件，锚固件深入墙体内有效锚固深度不小于30mm。（4）耐碱玻纤网格布 用于增强保护层抗裂及整体性；孔径4mm4mm，宽度1000mm，每卷长度100m。4.1.3 施工要求及条件（1）经业主、监理、施工单位、外保温施
7、工单位联合验收的外墙体（可分段进行）垂直、平整度满足规范要求，门窗框安装到位，阳台栏板、挑檐等突出墙面部位尺寸合格，办理交接单后即可进行施工。（2）雨天施工时，须采取有效防雨措施，防止雨水冲刷刚施工完但粘结砂浆或面层聚合物砂浆尚未初凝的墙面。（3） 施工现场环境温度及找平层表面温度在施工中及施工后24h内均不得低于5，风力不大于5 级。4.1.4 施工工具 电热丝切割器或壁纸刀（裁岩棉板及网格布用）、电锤、根部带切割刀片的冲击钻钻头（为放固定件打眼用，切割刀片的大小、切入深度与膨胀钉头一致）、手持式电动搅拌器（搅拌砂浆用）、木锉或粗砂纸（打磨用）、其他抹灰专用工具。4.1.5 工艺流程 基层清
8、理刷专用界面剂配置胶粘剂粘贴岩棉板安装固定件底层抹面砂浆（2遍）粘贴网格布2层面层抹面砂浆保温系统验收装饰面层施工（1）基层清理 清理陶粒砌块墙面上残留的浮灰、残渣、油污等杂物。 剔除接槎处劈裂的混凝土块、夹杂物等，并重新进行修补；窗台挑檐按照2%用水泥砂浆找坡，外墙各种洞口填塞密实。 要求粘贴岩棉板表面平整度偏差不超过4mm，超差时对突出墙面处进行打磨，对凹进部位进行找补（需找补厚度超过6mm 时用12.5水泥砂浆抹灰，需找补厚度小于6mm 时由保温施工单位用聚合物粘结砂浆实施找补）；以确保整个墙面的平整度在4mm内，阴阳角方正、上下通顺。（2） 弹线控制、挂基准线根据建筑立面设计和外墙外保
9、温技术要求，在墙面弹出水平、垂直控制线。在建筑外墙大角（阴阳角）及其他必要处挂垂直基准线，每个楼层适当位置挂水平线以控制岩棉板的垂直度和平整度。（3）配制砂浆采用专用砂浆搅拌机，把胶粘剂和抹面胶浆粉料按配合比搅拌，搅拌时间不少于5min，搅拌必须充分、均匀、稠度适中并有一定黏度。拌制砂浆的过程中绝不允许掺假水泥、快凝剂、防冻剂、填充料、色料等任何形式的添加剂。 砂浆调制完毕后，须静置5min，使用前再次进行搅拌，拌制好的砂浆应在1h内用完。（4） 基层上粘贴翻包网格布 、凡在粘贴的岩棉板边缘外露处都应做标准耐碱型网格布翻包处理，具体部位包括：1）门窗洞口处2）女儿墙收头处。需要做翻包处理的部位
10、基层上抹出100mm宽2-3mm厚的粘接砂浆。抹好的粘接剂上铺设耐碱网格布条，并用不锈钢抹子均匀压入粘接剂内，压入宽度100mm,让剩下部分网格布甩出并保持清洁，待将来翻包用。（5） 粘贴剂 在岩棉板上表面用点框结合法涂抹粘接剂。 应保证粘接剂在岩棉板表面的有效粘接面积应控制在50%且必须牢固。 为了杜绝产生冷热桥，岩棉板的侧边不得涂抹粘接剂，沾到侧边的砂浆应立即刮除。（6）粘贴岩棉板 施工前，根据整个外墙立面的设计尺寸编制岩棉板的排板图，以达到节约材料、加快施工速度的目的。已抹好粘接砂浆的岩棉板自下而上铺贴，岩棉板长边沿水平方向铺设粘贴竖缝应逐行错缝1/2板长或200mm。 在墙角处两侧岩棉
11、板应错槎搭接，并保证墙角垂直度。门窗等洞口四角处应采用整块岩棉板切割成型，不得拼接，岩棉板的接缝距洞口四角距离应大于200mm，洞口四边的其他岩棉板宽度也应不小于200mm。贴好后应立即刮除板缝和板侧面残留的粘接砂浆岩棉板间缝隙应控制在1.5mm以内，接缝处高差应控制在1mm以内。如果岩棉板接缝宽度超过1.5mm，则用适当宽度的岩棉板条将缝塞满，板条不得粘接。（7）安装锚固件粘贴岩棉板24小时后开始安装锚固件，锚固件直径为8，锚固件深入墙体内部有效锚固深度应不小于30mm。凡是三块相邻岩棉板接触的“T”型接缝处必须设一个锚固件。在基层边缘部位的锚固件应加密固定，如转角、洞口、屋顶等，锚固件离边
12、缘距离应不小于100mm,而且这些部位适当增加锚固件数量使靠近边缘一排锚固件的间距控制在300mm以内。需要安装固定件的部位先用带有直径8钻头的冲击钻在基层墙体（不包括找平层）上钻入深度不小于50mm的孔。用手锤把锚固件的胀管打入预先钻好的孔内，保证顶部圆盘与岩棉板齐平。用手锤把胀钉打入胀管内，圆盘陷入岩棉板表面1mm。为了使系统达到更好的防水保暖效果，在安装完毕的锚固件上，批涂抹面胶浆，要求将锚固件充分覆盖。待胶浆完全干燥后，再进行大面积的抹面胶浆批涂。锚固件数量：建筑高度20m以下不少于7个/，20m以上不少于9个/。（8）打磨岩棉板不平整接茬处如果接缝处平整度偏差超过1.5mm，则用粗砂
13、纸打磨平整。抹面层施工前应清除岩棉板上任何残留废屑。（9）岩棉板上铺贴翻包网格布凡需要翻包的部位岩棉板的正面抹宽100mm厚1.5-2.0mm拌制好的抹面胶。把预先甩出的翻包网格布沿板厚翻包，并压入抹面胶浆内。门窗洞口处翻包施工完毕后，四角露底部位沿45斜铺240mm宽300mm长的标准耐碱型网格布条，并压入抹面胶浆内。压入抹面砂浆的翻包网格布要求完全潜入抹面胶浆内，不得裸露。（10）底面抹面胶浆 抹面砂浆的施工在每段施工区域节点内应自上而下，从左到右进行。岩棉板表面上用不锈钢抹子抹出1-2mm厚已拌制好的抹面胶浆，要求将岩棉板充分覆盖。 每次抹面胶浆面积应略大于一块网格布的面积。已有翻包或加
14、强网的部位底层抹面砂浆厚度宜控制在1.5mm以内。（11）铺设耐碱网格布抹完第一遍底层抹面砂浆的部位，胶浆尚未干时，立即铺设加强耐碱网格布，铺设时耐碱网的弯曲面应朝向墙面。 单张网格布长度不宜大于6m。铺设耐碱网时，从中央向四周用抹子抹平，直至耐碱网弯曲嵌入抹面砂浆内。标注网格布需要搭接时，必须满足65mm的搭设长度要求，加强型网格布只需对接，其对接边缘应紧密。在转角部位，网格布应该是连续的，并从每边双向绕角后包墙的宽度不小于200mm，标准网格布重叠部分中间必须有抹面砂浆，严禁干搭接。保温墙体与非保温墙体（分户墙等）连接处，网格布应转包不小于200mm。4.1.6 细部节点及特殊部位做法（1）修补孔洞 当脚手架拆除后，应及时修补脚手架、槽钢洞、穿墙件等孔洞用相同的基层墙体材料分两次进
