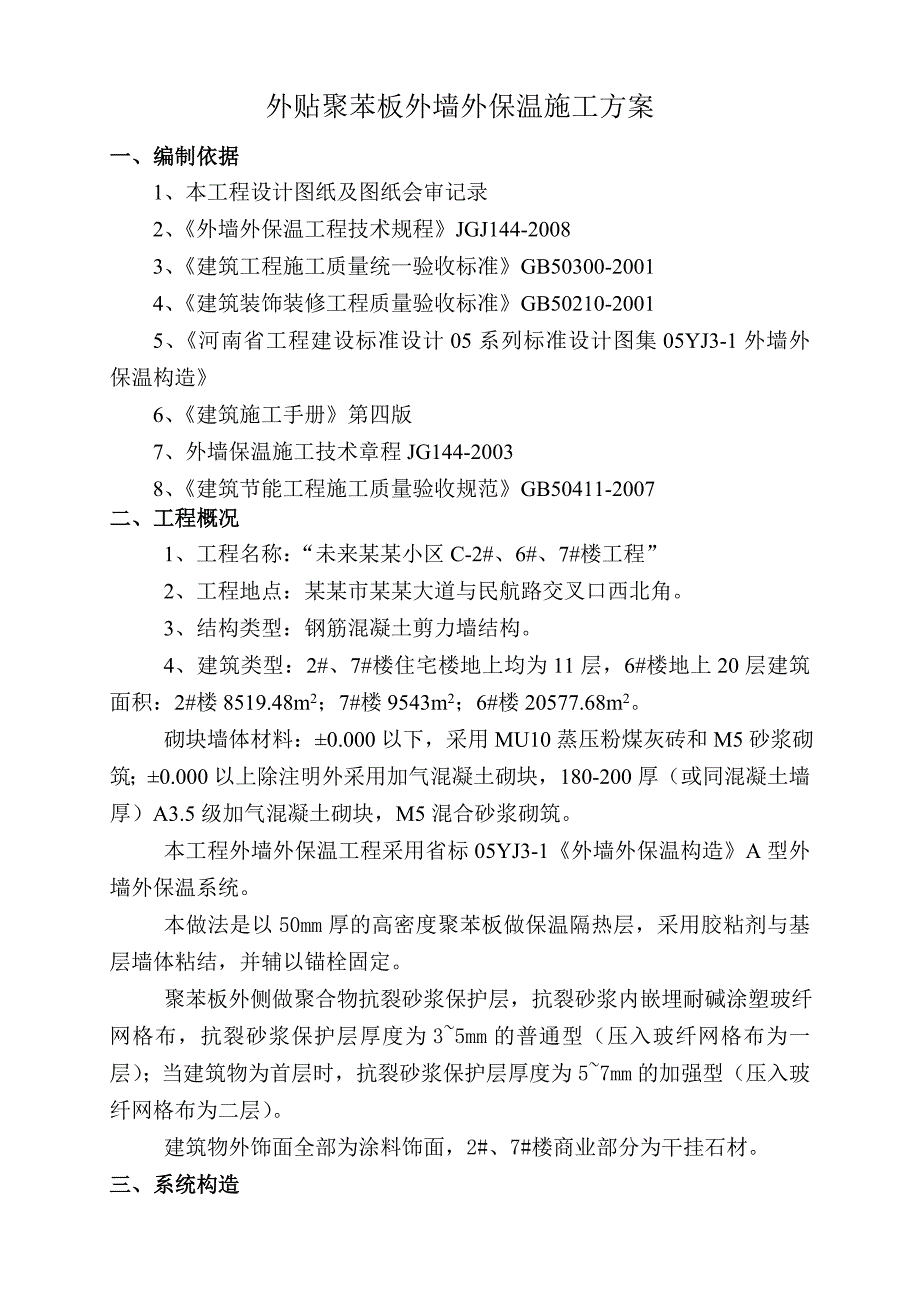

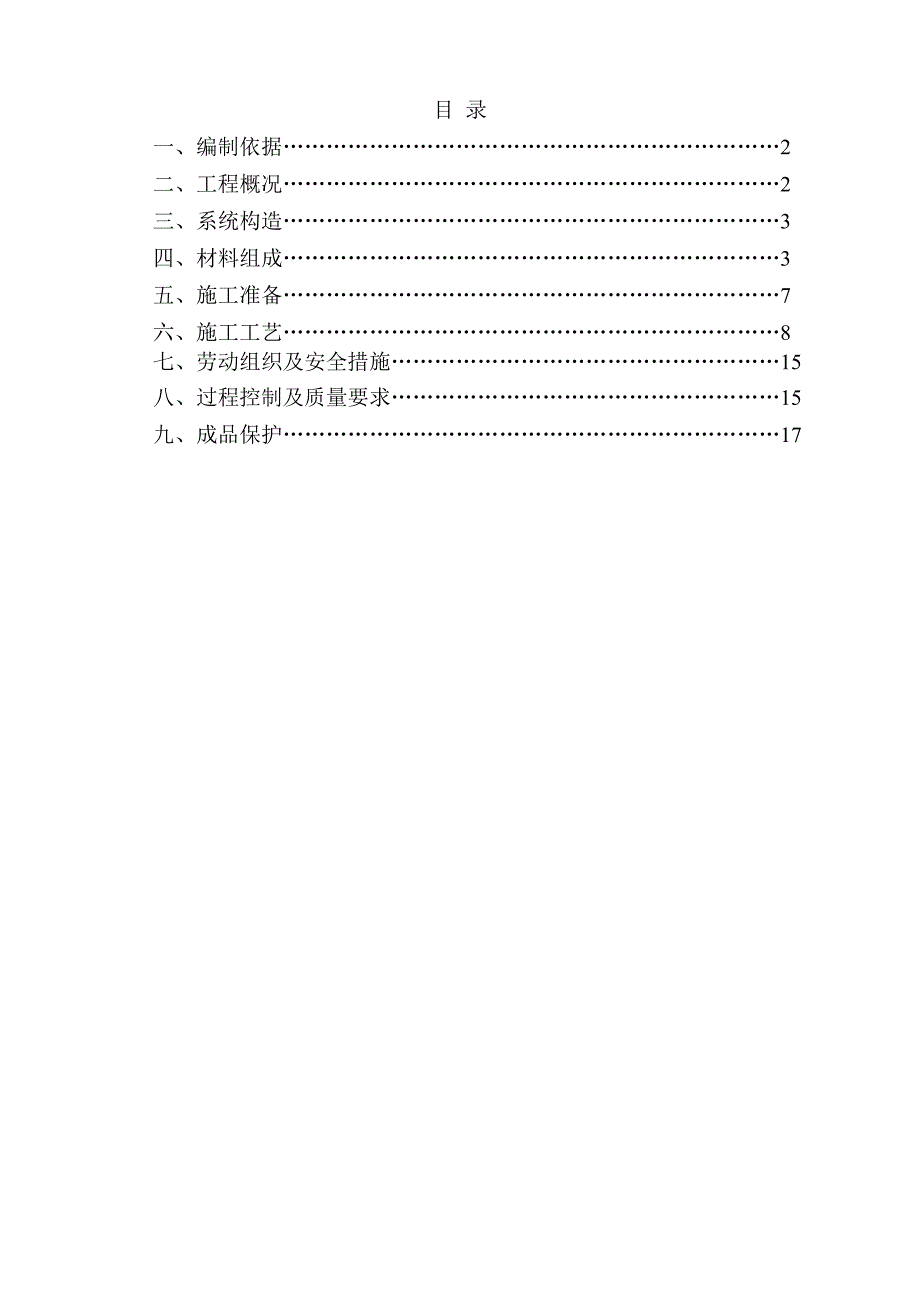

1、目 录一、编制依据2二、工程概况2三、系统构造3四、材料组成3五、施工准备7六、施工工艺8 七、劳动组织及安全措施15八、过程控制及质量要求15九、成品保护17外贴聚苯板外墙外保温施工方案一、编制依据1、本工程设计图纸及图纸会审记录2、外墙外保温工程技术规程JGJ144-20083、建筑工程施工质量统一验收标准GB50300-20014、建筑装饰装修工程质量验收标准GB50210-20015、河南省工程建设标准设计05系列标准设计图集05YJ3-1外墙外保温构造6、建筑施工手册第四版7、外墙保温施工技术章程JG144-20038、建筑节能工程施工质量验收规范GB50411-2007二、工程概况
2、 1、工程名称：“未来某某小区C-2#、6#、7#楼工程” 2、工程地点：某某市某某大道与民航路交叉口西北角。 3、结构类型：钢筋混凝土剪力墙结构。 4、建筑类型：2#、7#楼住宅楼地上均为11层，6#楼地上20层建筑面积：2#楼8519.48m2；7#楼9543m2；6#楼20577.68m2。 砌块墙体材料：0.000以下，采用MU10蒸压粉煤灰砖和M5砂浆砌筑；0.000以上除注明外采用加气混凝土砌块，180-200厚（或同混凝土墙厚）A3.5级加气混凝土砌块，M5混合砂浆砌筑。 本工程外墙外保温工程采用省标05YJ3-1外墙外保温构造A型外墙外保温系统。 本做法是以50mm厚的高密度聚

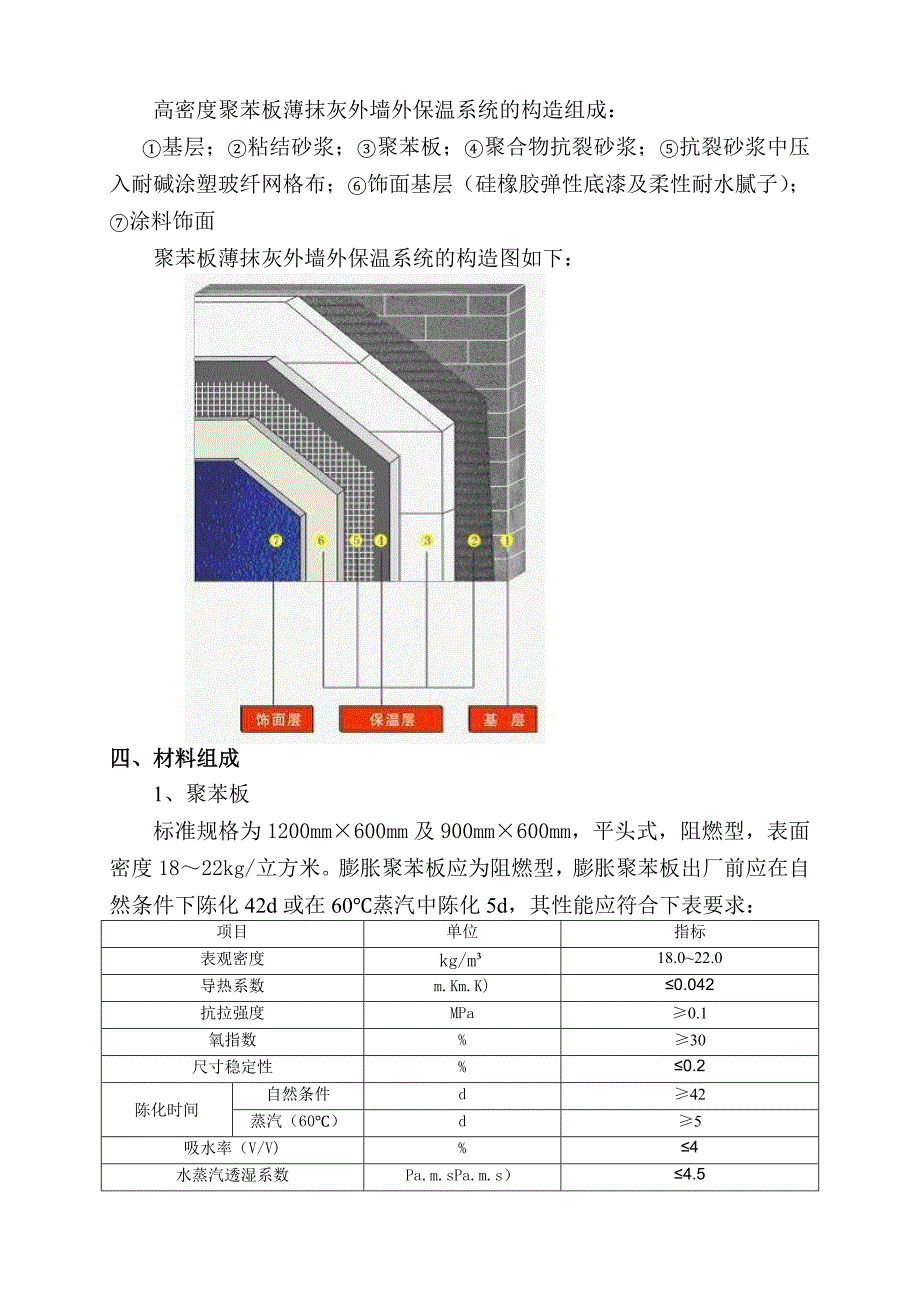

3、苯板做保温隔热层，采用胶粘剂与基层墙体粘结，并辅以锚栓固定。 聚苯板外侧做聚合物抗裂砂浆保护层，抗裂砂浆内嵌埋耐碱涂塑玻纤网格布，抗裂砂浆保护层厚度为35mm的普通型（压入玻纤网格布为一层）；当建筑物为首层时，抗裂砂浆保护层厚度为57mm的加强型（压入玻纤网格布为二层）。 建筑物外饰面全部为涂料饰面，2#、7#楼商业部分为干挂石材。三、 系统构造高密度聚苯板薄抹灰外墙外保温系统的构造组成：基层；粘结砂浆；聚苯板；聚合物抗裂砂浆；抗裂砂浆中压入耐碱涂塑玻纤网格布；饰面基层（硅橡胶弹性底漆及柔性耐水腻子）；涂料饰面聚苯板薄抹灰外墙外保温系统的构造图如下： 四、材料组成1、聚苯板 标准规格为1200
4、mm600mm及900mm600mm，平头式，阻燃型，表面密度1822kg/立方米。膨胀聚苯板应为阻燃型，膨胀聚苯板出厂前应在自然条件下陈化42d或在60蒸汽中陈化5d，其性能应符合下表要求： 项目单位指标表观密度kg/m18.022.0导热系数m.Km.K)0.042抗拉强度MPa0.1氧指数%30尺寸稳定性%0.2陈化时间自然条件d42蒸汽（60）d5吸水率（V/V)%4水蒸汽透湿系数Pa.m.sPa.m.s）4.5蓄热系数0.36 膨胀聚苯板允许偏差试 验 项 目允 许 偏 差厚度/mm50mm1.550mm2.0长度/mm2.0宽度/mm1.0对角线差/mm3.0板边平直/mm2.0板
5、面平整度/mm1.0注：本表的允许偏差以1200mm600mm宽的膨胀聚苯板为基准。 2、聚苯板胶粘剂聚苯板胶粘剂是由聚合物乳液和水泥等配制而成，专用于将聚苯板粘结到基层墙体上，其性能指标见下表规定：项目单位指标拉伸粘接强度与水泥砂浆试块常温常态 14dMPa0.7耐水（浸水48h 放置24h）0.5耐冻融（冻融循环25次）0.5与聚苯板（18kg/m3）常温常态 14dMPa0.10且聚苯板破坏耐水（浸水48h 放置24h）0.10且聚苯板破坏耐冻融（冻融循环25次）0.10且聚苯板破坏可操作时间h2抗压强度/抗折强度MPa3.03、胶粉聚苯颗粒保温浆料保温层是由胶粉料与聚苯颗粒加水搅拌成浆
6、料，用于破损聚苯板的修补，门窗洞口、空调板、楼梯间内墙部位。项目单位指标湿表观密度kg/m 350420干表观密度kg/m230导热系数W/(m.K)0.059压缩强度KPa250（常温28d）燃烧性能不低于B1级线性收缩率%0.3软化系数0.7抗拉强度（56d）KPa100压剪粘接强度（56d）KPa50蓄热系数W/(m2.K)0.95水蒸汽透湿系数Ng/（Pa.m.s）9表面憎水率%99抗风压性能（正、负压）Pa无裂纹4、耐碱玻纤网格布各系数指标：项 目单 位指 标网孔中心距离普通型mm4 x 4加强型6 x 6单位面积质量普通型G/m160加强型500断裂强力普通型N/50mm1250加
7、强型3000耐碱强力保留率28d%90涂塑量g/m205、锚栓固定安装锚栓应在粘结聚苯板的胶粘剂初凝后，钻孔进行安装，每平方米不少于5个。金属螺钉应采用不锈钢或经过表面防腐处理的金属制成，塑料钉和带圆盘的塑料膨胀套管应采用聚酰胺、聚乙烯或聚丙烯制成，制作塑料钉和塑料套管的材料不得使用回收的再生材料。锚栓有效锚固深度不小于30mm，塑料圆盘直径不小于50mm，其技术性能指标应符合下表的要求。锚栓技术性能指标试 验 项 目技 术 指 标单个锚栓搞拉承载力标准值/kN0.30单个锚栓对系统传热增加值/W/（K）0.0046、柔性腻子在面层砂浆达到规定的养护期和强度后再刮腻子，否则引起内层胀裂。抗裂柔
8、性腻子应采用聚合物弹性乳液及粉料、助剂等制成，能够满足一定变形而保持不开裂，其主要技术性能应满足下表的要求。 项 目单 位指 标施工性刮涂无困难干燥时间（表干）h0.60浸水后MPa0.40低温贮存稳定性-5oC冷冻4h无变化，刮涂无困难柔韧性直径50mm，无裂纹稠度cm1113 7、涂料：涂料必须与薄抹灰外墙保温系统相容，应为弹性，其性能指标应符合下表要求。弹性涂料主要技术性能指标项 目单 位指 标容器中状态搅拌后无结块，呈均匀状态施工性刷涂无障碍干燥时间表干时间h4实干时间h8拉伸强度MPa1.0断裂伸长率%300低温柔性绕10mm棒20无裂纹不透水性0.3MPa，0.5h不透水加热伸缩率
9、伸长1.0缩短1.0 8、附件：在薄抹灰外保温系统中所采用的附件，包括密封膏、密封条、包角条、改口条等应分别符合相应的产品标准的要求。五、施工准备1、组织准备：外墙外保温施工前，选定有资质的施工队伍，技术方案和做法统一并进行交底，通过施工样板选定施工队伍。2、工具准备：电热丝切割器、磅秤、开槽器、壁纸刀、螺丝刀、剪刀、钢锯条、墨斗、棕刷、粗纱纸、7001000r/min电动搅拌器、塑料搅拌桶、冲击钻、电锤、抹子、压子、阴阳角抿子、托线板、2m靠尺等。3、施工环境（1）基层墙体处理：按规范要求，聚苯板薄抹灰系统的基层表面应清洁，无油污、脱模剂等妨碍粘结的附着物。凸起、空鼓和疏松部位应剔除并找平。
10、找平层应与墙体粘结牢固，不得有脱层、空鼓、裂缝，面层不得有粉化、起皮、爆灰等现象。因此在施工之前应彻底清除墙体表面的油渍、灰尘、污垢、脱模剂、风化物等影响黏结强度的材料，并剔除墙体表面的突出物。必要时用水清洗墙面，经清洗的墙面必须晾干后。用15mm厚1:3水泥砂浆内掺5%的防水剂找平，表面不压光，并保证无空鼓、脱层和裂缝等缺陷。 外墙螺栓孔洞统一采用发泡胶堵塞：首先清理螺栓孔的套管，然后分2次注入发泡胶，每次间隔时间为30分钟。 墙体四角采用吊挂铅丝的方法进行垂直控制，每层变形缝的位置采用墨斗弹出水平线，满足保温板的安装要求。墙面基底找平施工完成并验收合格方可进行下一道工序的施工。（2）材料均
11、具有出厂合格证及复试报告。（3）操作人员已经进行技术交底和安全交底；外脚手架施工时间跨度比较大的楼号必须及时调整，因此各楼工长、项目安全员，技术负责人必须逐栋楼逐层按安全规范要求排查脚手架的安全，确定钢管支撑的安全，联合验收合格后再进行外保温的施工。（4）环境温度不得低于5不得高于40，风力不大于5 级。（5）雨天施工时应采取有效覆盖措施，准备好防雨用品，防止雨水冲刷墙面。 （6）材料进场必须严格进行验收并见证取样进行复试。（7）先做样板墙，经甲方、监理单位验收合格后才能大面积展开施工；每道工序必须严格检查，做好自检和验收记录并办理签字手续。 六、施工工艺1、工艺流程 基面准备材料与工具准备弹
12、线、基准线搅拌粘接砂浆翻包网格布、粘贴聚苯板必要时安装锚固件打磨、修理、整平、做分隔缝做装饰线条抹底面抹面砂浆压入和铺设玻纤网格布抹面层抹面砂浆刮柔性配套腻子修补验收刷弹性涂料保温施工整体验收2、 施工方法2.1基层处理聚苯板抹灰系统的基层表面应清洁，凸起、空鼓和疏松部位应剔除并找平。找平层应与墙体粘结牢固，不得有脱层、空鼓、裂缝，面层不得有粉化、起皮、爆灰等现象。2.2粘贴聚苯板2.2.1 聚苯板宽度不宜大于1200mm，高度不宜大于600mm。2.2.2建筑物高度在20m以上时，在受负风压作用较大的部位宜使用锚栓辅助固定。对需铺有锚栓加固的外保温系统，在贴好的聚苯板上用冲击钻钻孔，孔洞深入墙基面不少于30，用专用锚栓把聚苯板固定在墙体上，锚栓拧到与聚苯板面平齐。2.2.3粘结方法本工程采用点粘法，将聚合物粘结砂浆抹在聚苯板四周边，其宽度为50，厚10。当采用标准尺寸聚苯板时（1200600），在板的中间部分均匀布置8个点，每个点直径100，厚10，中心距200。当采用非标尺寸板时，涂抹粘结胶浆一般不少于5个点，但不应少于4个点，粘结面积不少于40。粘贴时应轻揉，均匀挤压，并随时用拖线板检查垂直平整。聚苯板板块之间挤紧，碰头处不抹粘结材料。2.2.4. 聚苯板应按顺砌方式自下而上沿水平方向铺贴，竖缝应逐行错缝1/2板长。施工勒脚时，为防止聚苯板下滑，可在每块板下放置两块撑块
