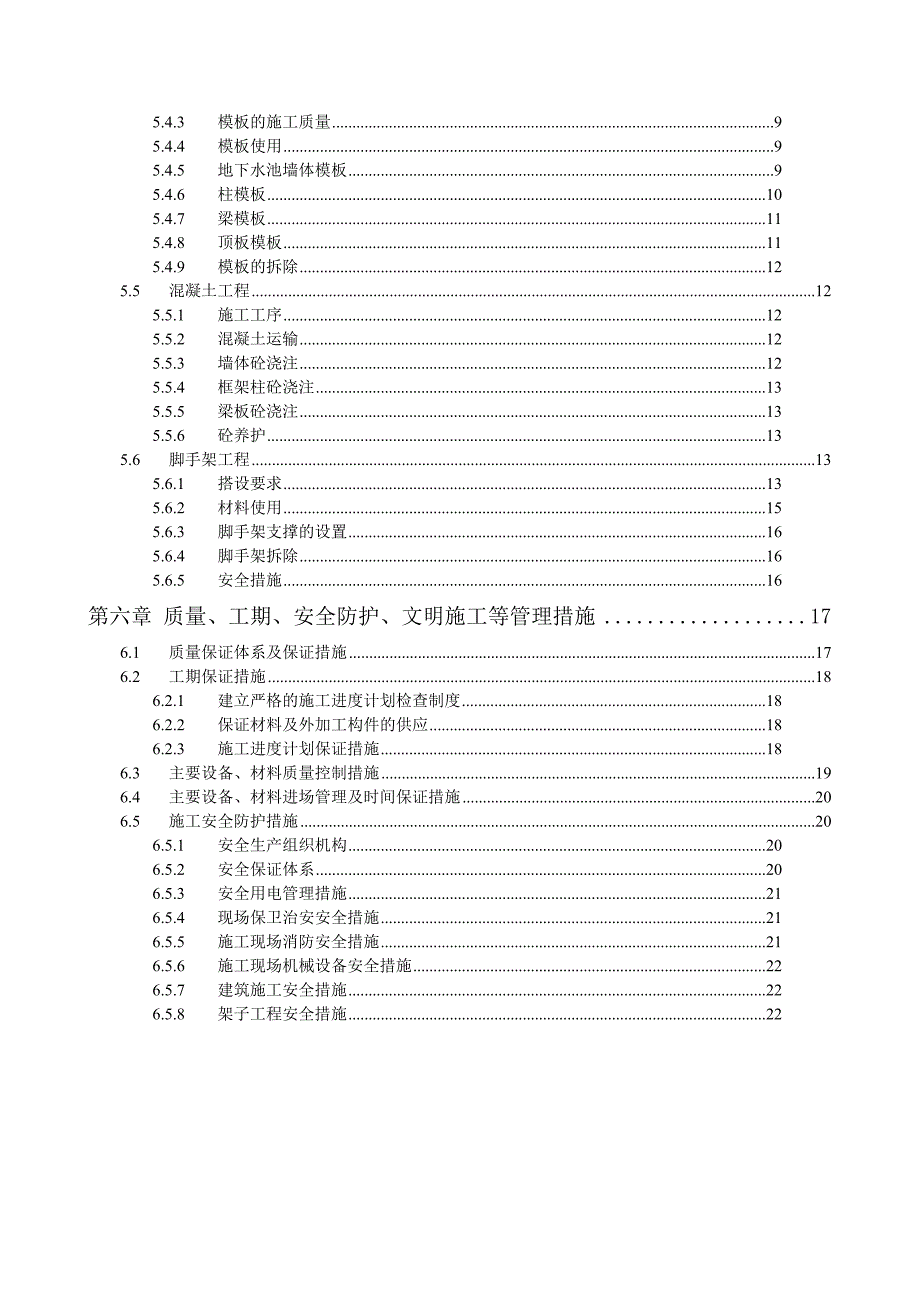

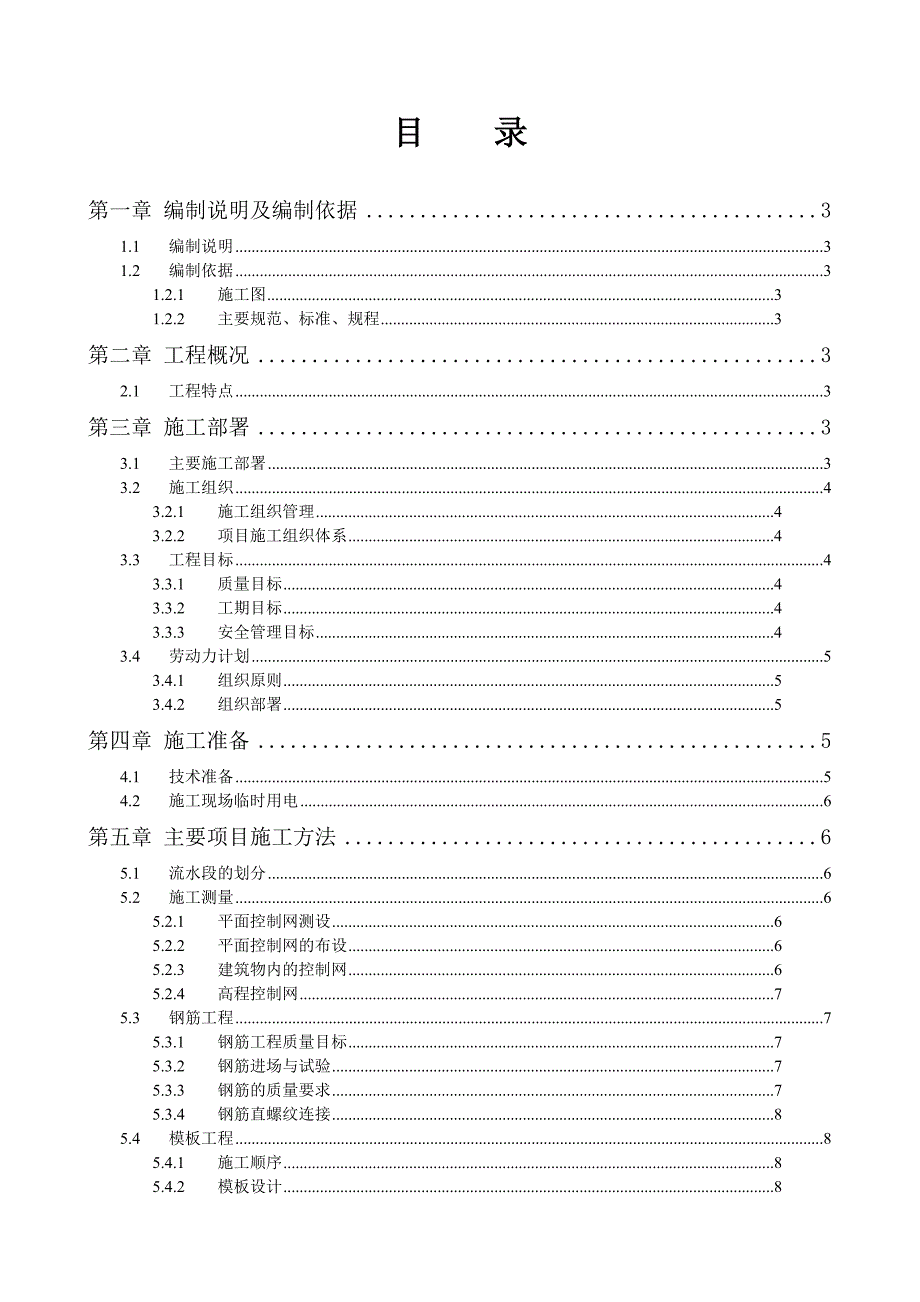

1、目 录第一章 编制说明及编制依据31.1编制说明31.2编制依据31.2.1施工图31.2.2主要规范、标准、规程3第二章 工程概况32.1工程特点3第三章 施工部署33.1主要施工部署33.2施工组织43.2.1施工组织管理43.2.2项目施工组织体系43.3工程目标43.3.1质量目标43.3.2工期目标43.3.3安全管理目标43.4劳动力计划53.4.1组织原则53.4.2组织部署5第四章 施工准备54.1技术准备54.2施工现场临时用电6第五章 主要项目施工方法65.1流水段的划分65.2施工测量65.2.1平面控制网测设65.2.2平面控制网的布设65.2.3建筑物内的控制网65.
2、2.4高程控制网75.3钢筋工程75.3.1钢筋工程质量目标75.3.2钢筋进场与试验75.3.3钢筋的质量要求75.3.4钢筋直螺纹连接85.4模板工程85.4.1施工顺序85.4.2模板设计85.4.3模板的施工质量95.4.4模板使用95.4.5地下水池墙体模板95.4.6柱模板105.4.7梁模板115.4.8顶板模板115.4.9模板的拆除125.5混凝土工程125.5.1施工工序125.5.2混凝土运输125.5.3墙体砼浇注125.5.4框架柱砼浇注135.5.5梁板砼浇注135.5.6砼养护135.6脚手架工程135.6.1搭设要求135.6.2材料使用155.6.3脚手架支撑
3、的设置165.6.4脚手架拆除165.6.5安全措施16第六章 质量、工期、安全防护、文明施工等管理措施176.1质量保证体系及保证措施176.2工期保证措施186.2.1建立严格的施工进度计划检查制度186.2.2保证材料及外加工构件的供应186.2.3施工进度计划保证措施186.3主要设备、材料质量控制措施196.4主要设备、材料进场管理及时间保证措施206.5施工安全防护措施206.5.1安全生产组织机构206.5.2安全保证体系206.5.3安全用电管理措施216.5.4现场保卫治安安全措施216.5.5施工现场消防安全措施216.5.6施工现场机械设备安全措施226.5.7建筑施工安

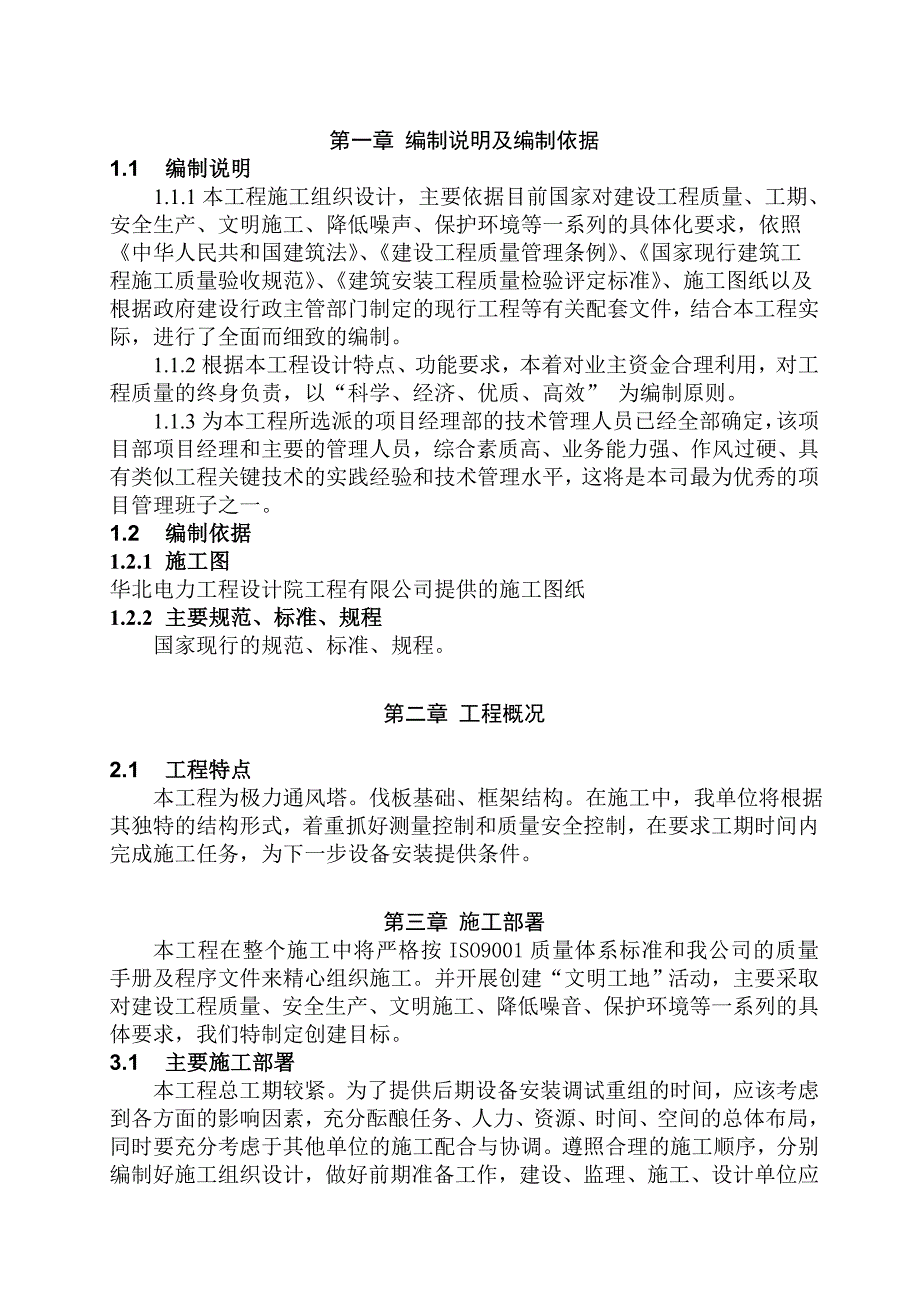

4、全措施226.5.8架子工程安全措施22第一章 编制说明及编制依据1.1 编制说明1.1.1本工程施工组织设计，主要依据目前国家对建设工程质量、工期、安全生产、文明施工、降低噪声、保护环境等一系列的具体化要求，依照中华人民共和国建筑法、建设工程质量管理条例、国家现行建筑工程施工质量验收规范、建筑安装工程质量检验评定标准、施工图纸以及根据政府建设行政主管部门制定的现行工程等有关配套文件，结合本工程实际，进行了全面而细致的编制。1.1.2根据本工程设计特点、功能要求，本着对业主资金合理利用，对工程质量的终身负责，以“科学、经济、优质、高效” 为编制原则。1.1.3为本工程所选派的项目经理部的技术管
5、理人员已经全部确定，该项目部项目经理和主要的管理人员，综合素质高、业务能力强、作风过硬、具有类似工程关键技术的实践经验和技术管理水平，这将是本司最为优秀的项目管理班子之一。1.2 编制依据1.2.1 施工图华北电力工程设计院工程有限公司提供的施工图纸1.2.2 主要规范、标准、规程国家现行的规范、标准、规程。第二章 工程概况2.1 工程特点 本工程为极力通风塔。伐板基础、框架结构。在施工中，我单位将根据其独特的结构形式，着重抓好测量控制和质量安全控制，在要求工期时间内完成施工任务，为下一步设备安装提供条件。第三章 施工部署本工程在整个施工中将严格按ISO9001质量体系标准和我公司的质量手册及
6、程序文件来精心组织施工。并开展创建“文明工地”活动，主要采取对建设工程质量、安全生产、文明施工、降低噪音、保护环境等一系列的具体要求，我们特制定创建目标。3.1 主要施工部署本工程总工期较紧。为了提供后期设备安装调试重组的时间，应该考虑到各方面的影响因素，充分酝酿任务、人力、资源、时间、空间的总体布局，同时要充分考虑于其他单位的施工配合与协调。遵照合理的施工顺序，分别编制好施工组织设计，做好前期准备工作，建设、监理、施工、设计单位应密切配合，协调作战，尽量减少施工中的失误。2)主体结构采用分区分段组织施工，小节拍均衡流水。3)整个施工期间必须建立统一的工程指挥机构，所有参与施工的单位必须树立统
7、一的思想，互相配合协作，同心协力以促进各项工作的顺利开展。3.2 施工组织3.2.1 施工组织管理1)施工组织机构：本工程将以项目经理负责制为核心，以项目合同管理和成本控制为主要内容，以科学系统管理和先进技术为手段的项目管理机制。同时，项目经理部在公司总部领导下充分发挥企业的整体优势，按照“总部服务控制，项目授权管理，专业施工保障，社会协力合作”具有公司特色的项目管理模式，以此高效地组装和优化企业及社会生产要素。项目经理部按照企业项目管理模式和ISO9001标准模式建立的质量保证体系来运作，形成以全面质量管理为中心环节，以专业管理和计算机管理相结合的科学化管理体制，以此实现本工程的质量目标，以
8、及对业主的承诺。项目组织机构见附表。根据管理体系，项目经理部建立岗位责任制，明确分工职责，落实施工责任，各岗位各行其职。 3.2.2 项目施工组织体系项目部组成：为能够给贵单位承建优质工程，按目标、工期提前完工，我公司将把该工程列为重点工程和信誉工程。选派技术能力强、有丰富经验、工作作风过硬的、善打硬仗的精兵强将，全面负责该项目的实施。 建立健全精干高效的现场施工组织机构，提高施工指挥协调能力。各职能部门按动态优化设置，一专多能，全部岗位能覆盖项目的全方位，无缺口、无重叠。各管理人员分工明确，各负其责。 3.3 工程目标围绕我公司质量方针,实行项目法施工,项目经理部实行全面的方针目标管理,本公
9、司将此项目列为重点。以雄厚的人力、物力和技术资源全力以赴施工，与业主、监理竭诚合作，信守诚诺。项目部具体的施工项目管理目标为：3.3.1 质量目标1)质量标准：合格。 2)全面履行“质量责任终身制”的保修责任，科学施工、严格管理，让业主放心满意率100%。 3.3.2 工期目标按期完成全部承包工程项目。工期120日历天。3.3.3 安全管理目标以安全为本，突出抓好现场管理。达到全员无人身重大伤亡事故，安全达标力争100%，工伤频率3以下。 3.4 劳动力计划3.4.1 组织原则劳动力组织采用按工种分组施工的方式，统一调度各工种的施工力量组织施工。 3.4.2 组织部署1)由于在现场采用综合统筹
10、考虑，为此在劳动力、机械、设备等资源方面的配备上按建筑各工种综合考虑即可。组成150人的混合作业班组陆续进场施工。充分利用时间连续、空间占满的原则，精心组织多工种，多工序交叉配合作业。所有人员均按两大班组织连续作业配置。2)设置以土建工长为主，各专业工长配合的现场管理人员跟班作业管理。3)合理安排施工工序，投入足够的劳动力，并根据工程实际进度及时进行协调平衡，使劳动力始终处于动态控制管理中，劳动力组织见下表。 第四章 施工准备4.1 技术准备1)工程开工前，施工单位应组织相关的技术、测量、质检、预算人员等各专业人员认真仔细的审图及有关技术资料文件，发现图纸中的缺陷与错误，做好记录，以便在今后的
11、施工中避免可能遇到的困难和问题。2)组织有关人员参加建设单位、设计单位、监理单位及各相关业务人员共同参加的图纸会审工作，细致耐心的提出图纸中的问题，与各单位共同协商解决方法，并做好图纸会审记录，作为施工中的依据。3)制定分项工程技术措施，组织技术交底，做好施工图纸放样和各施工专业工序交圈工作。4)编制工程施工预算和分部工程工料分析。5)编制施工方案，依据建设单位提供的资料，做好建筑物的定位测量放线工作。6)按设计图纸配制加工墙体大模板、框架柱、梁、顶板模板,提前作好翻样工作。7)编制主要材料、构配件、半成品委托加工计划和进场日期，落实成品、半成品等材料等货源，作好委托加工定货验收工作。8)依据
12、装修图纸利用计算机绘制装修效果及装修尺寸详图。9)根据施工需要和现场实际情况，做好临设方案，施工供水、供电设计方案。10)根据合同中工程进度计划要求，编制分段施工计划及专项施工方案，进度计划，资金计划的编制工作。合理组织各工序的衔接和搭配，确定各项经济技术措施。 4.2 施工现场临时用电1)临电概况本工程临时用电高峰期将出现在地上结构施工阶段，此时将有相应振捣设备、电焊机、钢筋及木工加工设备等同时用电。2)电缆的敷设现场电缆采用埋地敷设。电缆沿电缆沟埋地敷设，深度70cm，电缆埋设时用沙土回填，上盖红砖抹砂浆。电缆过路必须穿钢管。所有用电单位使用三级箱取电。3)现场采用的接地形式及防雷接地设计
13、方案一般各配电箱、电机、机械设备等所有不带电的金属外壳均应作可靠接地，接地电阻不大于10，如达不到要求，可由现场加接地极或加降阻剂等。接地应与现场配电室的接地系统可靠连接。接地装置的做法参见华北标或国标。 第五章 主要项目施工方法5.1 流水段的划分一.基础工程：一次施工，不划分流水段。二.主体工程：地上主体结构分为三个流水施工段。5.2 施工测量5.2.1 平面控制网测设 1)平面控制遵循先整体、后局部，高精度控制低精度的原则。 2)根据施工总平面图以及建设单位给定建筑红线桩引测至施工范围内。 3)布设控制点应选在通视条件好，安全、易保护的地方，桩位用砼保护，需要时用钢管进行围护，用红油漆和
14、钢钉做好测量标记。4)轴线控制网的布设要根据设计总平面图、现场施工平面布置图等进行。5.2.2 平面控制网的布设 利用全站仪，根据规划局给定的工程定位桩，利用极坐标或直接坐标定位的方法测设出限差要求后，将其引测至基础开挖线以外安全的地方并加以保护，并校核已施工完的基坑位置是否相符,无误后再进行下一步布设场区平面控制网工作，其精度等级根据工程测量规范要求的技术指标符合以下要求：二级布测时，测角中误差5；边长相对中误差L/10000。5.2.3 建筑物内的控制网 场区平面控制网完成后，应依据基础平面图上有关墙体、洞口的具体位置建立建筑物平面矩形控制网。在建筑物控制网的四边上，测定建筑物各大角的中线或轴线控制桩（也叫引桩），测设时要以各边的两端控制桩为准，量通尺测定该边上各轴线控制桩后，再校核各桩间距。为便于施工，轴线控制一般设成偏轴线1m。5.2.4 高程控制网 依据建设单位提供的水准高程点，在建筑物四周边布设高程控制点，每个建筑物不少于三个。便于施工控制和校核使用。水准点不低于三级水准的精度。其技术要求：每公里高差全中误差6mm；观测次数往返各一次，闭合差12L。 5.3 钢筋工程5.3.1 钢筋工程质量目标分项工程合格率100%，一次验收合格率100%。实测项目比规范提高一个质量等级。 5.3.2 钢筋进场与试验1)
