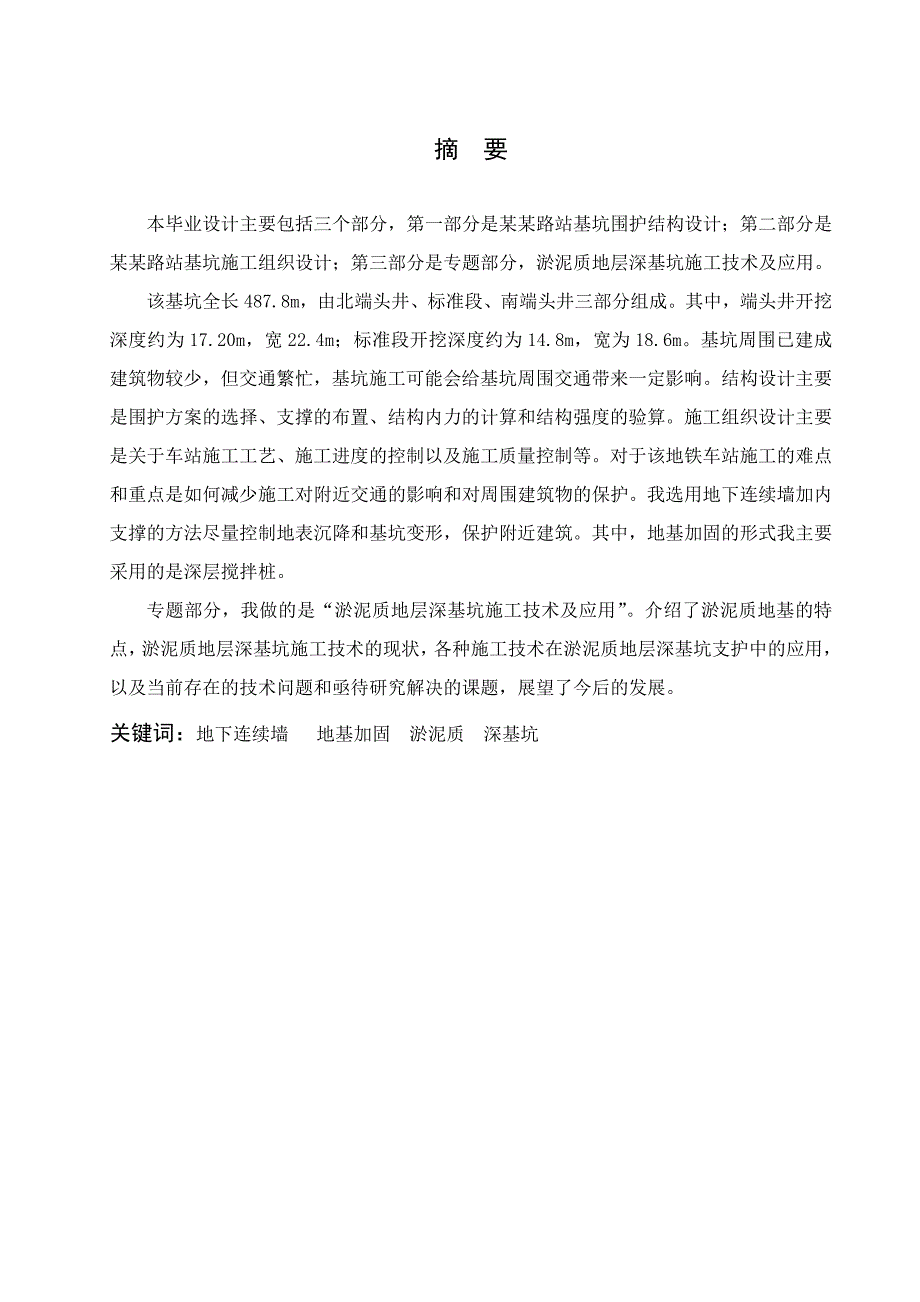

1、摘 要本毕业设计主要包括三个部分，第一部分是某某路站基坑围护结构设计；第二部分是某某路站基坑施工组织设计；第三部分是专题部分，淤泥质地层深基坑施工技术及应用。该基坑全长487.8m，由北端头井、标准段、南端头井三部分组成。其中，端头井开挖深度约为17.20m，宽22.4m；标准段开挖深度约为14.8m，宽为18.6m。基坑周围已建成建筑物较少，但交通繁忙，基坑施工可能会给基坑周围交通带来一定影响。结构设计主要是围护方案的选择、支撑的布置、结构内力的计算和结构强度的验算。施工组织设计主要是关于车站施工工艺、施工进度的控制以及施工质量控制等。对于该地铁车站施工的难点和重点是如何减少施工对附近交通的

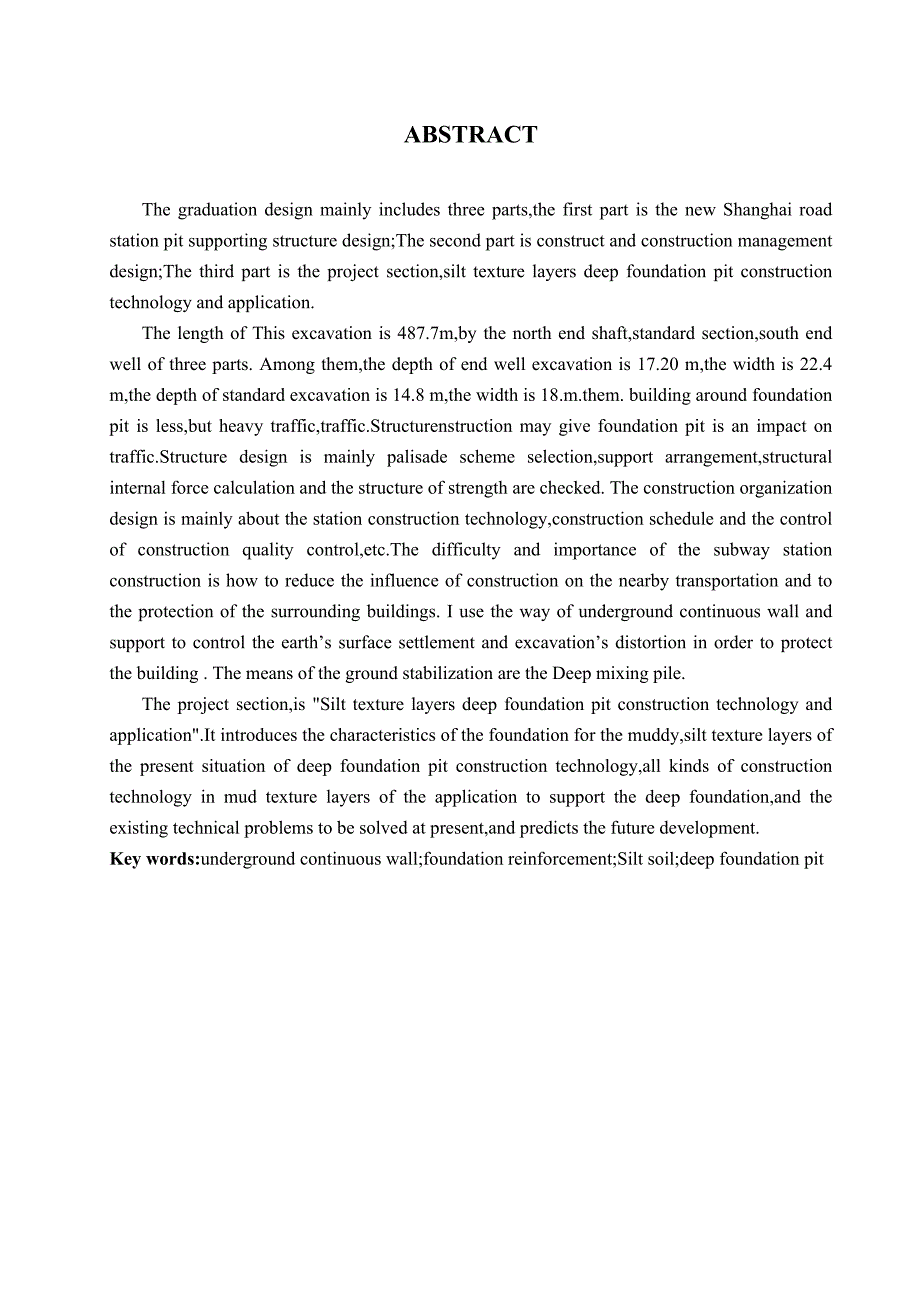

2、影响和对周围建筑物的保护。我选用地下连续墙加内支撑的方法尽量控制地表沉降和基坑变形，保护附近建筑。其中，地基加固的形式我主要采用的是深层搅拌桩。专题部分，我做的是“淤泥质地层深基坑施工技术及应用”。介绍了淤泥质地基的特点，淤泥质地层深基坑施工技术的现状，各种施工技术在淤泥质地层深基坑支护中的应用，以及当前存在的技术问题和亟待研究解决的课题，展望了今后的发展。关键词：地下连续墙 地基加固 淤泥质 深基坑ABSTRACTThe graduation design mainly includes three parts,the first part is the new Shanghai road
3、station pit supporting structure design;The second part is construct and construction management design;The third part is the project section,silt texture layers deep foundation pit construction technology and application. The length of This excavation is 487.7m,by the north end shaft,standard secti
4、on,south end well of three parts. Among them,the depth of end well excavation is 17.20 m,the width is 22.4 m,the depth of standard excavation is 14.8 m,the width is 18.m.them. building around foundation pit is less,but heavy traffic,traffic.Structurenstruction may give foundation pit is an impact on
5、 traffic.Structure design is mainly palisade scheme selection,support arrangement,structural internal force calculation and the structure of strength are checked. The construction organization design is mainly about the station construction technology,construction schedule and the control of constru
6、ction quality control,etc.The difficulty and importance of the subway station construction is how to reduce the influence of construction on the nearby transportation and to the protection of the surrounding buildings. I use the way of underground continuous wall and support to control the earths su
7、rface settlement and excavations distortion in order to protect the building . The means of the ground stabilization are the Deep mixing pile.The project section,is Silt texture layers deep foundation pit construction technology and application.It introduces the characteristics of the foundation for
8、 the muddy,silt texture layers of the present situation of deep foundation pit construction technology,all kinds of construction technology in mud texture layers of the application to support the deep foundation,and the existing technical problems to be solved at present,and predicts the future deve

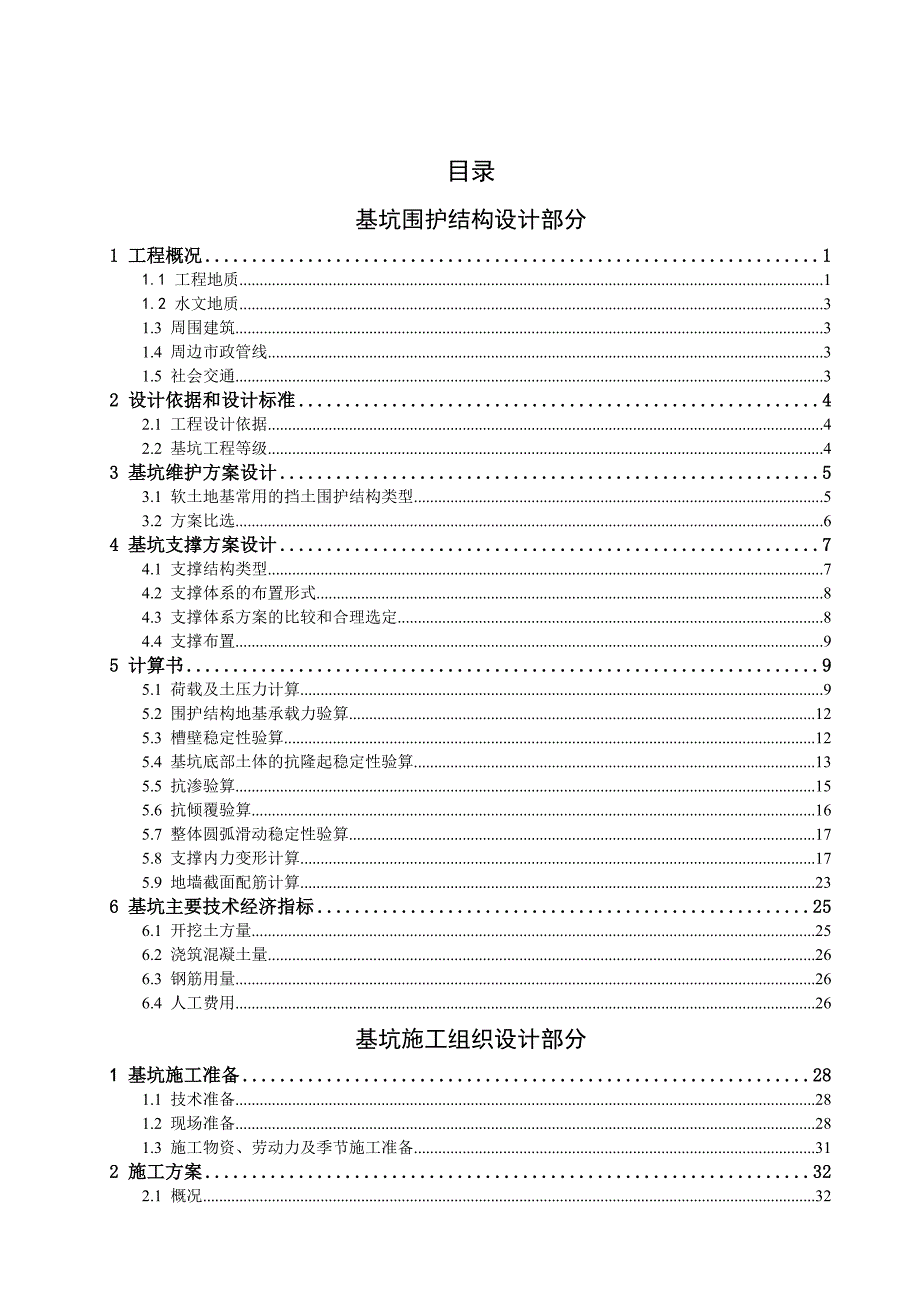

9、lopment.Key words:underground continuous wall;foundation reinforcement;Silt soil;deep foundation pit目录基坑围护结构设计部分1 工程概况11.1 工程地质11.2 水文地质31.3 周围建筑31.4 周边市政管线31.5 社会交通32 设计依据和设计标准42.1 工程设计依据42.2 基坑工程等级43 基坑维护方案设计53.1 软土地基常用的挡土围护结构类型53.2 方案比选64 基坑支撑方案设计74.1 支撑结构类型74.2 支撑体系的布置形式84.3 支撑体系方案的比较和合理选定84.4 支
10、撑布置95 计算书95.1 荷载及土压力计算95.2 围护结构地基承载力验算125.3 槽壁稳定性验算125.4 基坑底部土体的抗隆起稳定性验算135.5 抗渗验算155.6 抗倾覆验算165.7 整体圆弧滑动稳定性验算175.8 支撑内力变形计算175.9 地墙截面配筋计算236 基坑主要技术经济指标256.1 开挖土方量256.2 浇筑混凝土量266.3 钢筋用量266.4 人工费用26基坑施工组织设计部分1 基坑施工准备281.1 技术准备281.2 现场准备281.3 施工物资、劳动力及季节施工准备312 施工方案322.1 概况322.2 施工工法332.3 地下连续墙施工342.4
11、 施工质量控制432.5 基坑开挖442.6 支撑安装472.7 施工主要技术措施483 施工场地布置方案504 施工进度计划及管理措施514.1 支护体系施工、基坑开挖、内部支撑结构等工程安排的原则514.2 工程总进度计划表515 质量、安全、文明管理措施515.1 工 程质量标准和质量管理网络515.2 土方运输管理535.3 安全生产管理措施535.4 文明施工措施54专题部分1 绪论561.1 淤泥质土561.2 深基坑工程562 文献综述593 淤泥质深基坑工程的现状604 淤泥质地层深基坑施工技术及应用614.1 支撑结构614.2 围护结构614.3 施工监测664.4 地下水
12、控制665 工程实例675.1 工程概况675.2 基坑范围内各土层特性675.3淤泥质粘土条件下深基坑施工原则685.4 主要施工技术685.5 结论706 结语71参考文献71翻译部分翻译原文73中文翻译81致 谢84附表85第一部分某某路站基坑围护结构设计1 工程概况某某轨道交通七号线工程从市区的西北部穿越中心城区，至浦东的西南地区(龙阳路)，途径宝山、普陀、静安、徐汇和浦东新区等五个主要城区，线路全长约34km，共设28座车站。某某路站其主体结构全长487.8m，为地下二层车站。 车站基坑包括标准段和南北两端头井，标准段净宽18.6m，端头井净宽22.4m，站中心覆土2.675m，标准
