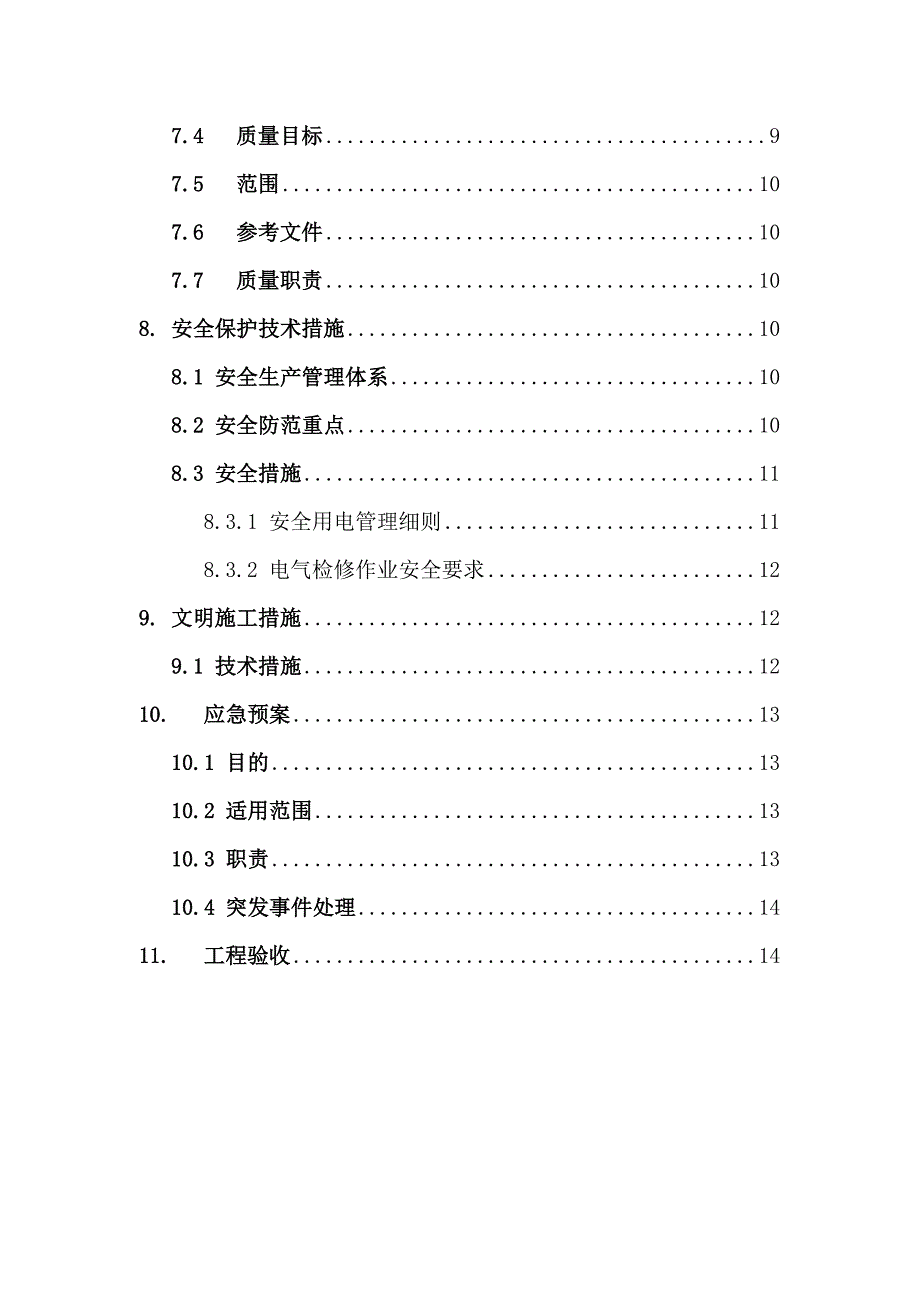

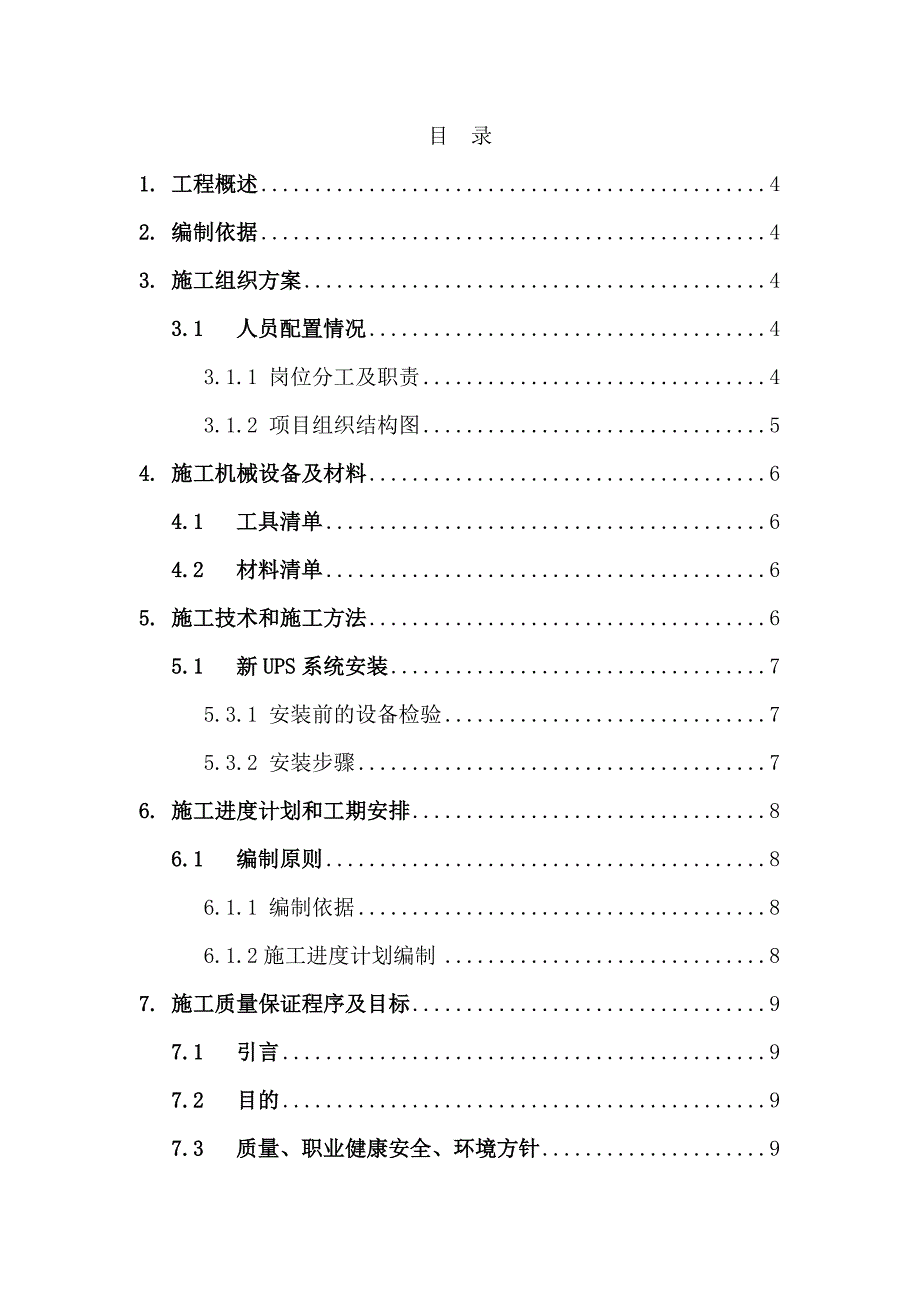

1、机房UPS系统安装施工方案 目 录1.工程概述42.编制依据43.施工组织方案43.1人员配置情况43.1.1 岗位分工及职责43.1.2 项目组织结构图54.施工机械设备及材料64.1工具清单64.2材料清单65.施工技术和施工方法65.1新UPS系统安装75.3.1 安装前的设备检验75.3.2 安装步骤76.施工进度计划和工期安排86.1编制原则86.1.1 编制依据86.1.2施工进度计划编制87.施工质量保证程序及目标97.1引言97.2目的97.3质量、职业健康安全、环境方针97.4质量目标97.5范围107.6参考文件107.7质量职责108.安全保护技术措施108.1 安全生产
2、管理体系108.2 安全防范重点108.3 安全措施118.3.1 安全用电管理细则118.3.2 电气检修作业安全要求129.文明施工措施129.1 技术措施1210.应急预案1310.1 目的1310.2 适用范围1310.3 职责1310.4 突发事件处理1411.工程验收141. 工程概述机房改造项目的新UPS系统安装调试工作。为了高标准、高质量、高效率地做好机房系统的正常运行，在施工前一定要做好周密的计划，并严格按照标准和规范组织施工，为了方便以后的维护和扩展，施工中要仔细做好记录，施工后向用户提供详细和规范的文档报告。在施工过程中要严把质量关，按照ISO9000的要求进行施工全过程
3、的质量管理，争创优良工程。2. 编制依据l 经业主审批的施工方案l 引用标准和规范l 电子信息系统机房设计规范（GB50174-2008）l 电子信息系统机房施工和验收规范（GB50462-2008）l 数据中心电信基础设施标准（TIA-942）l 电气装置安装工程电缆线路施工及验收规范（GB50168一2006）。l UPS系统用户手册l 不间断电源设备（GB7260-2009）l I.E.CI.E.C相关标准l 工业生产劳动安全卫生管理规定3. 施工组织方案3.1 人员配置情况3.1.1 岗位分工及职责l 项目经理具有大中型供配电系统工程项目的管理与实施经验，监督整个工程项目的实施，对工程
4、项目的实施进度负责；负责组织本项目实施方案设计，以及现场组织、实施、协调和管理工作；负责工程整体指导工作，定期、不定期检查工程项目进展情况，并根据工程项目的需要，及时调用后备资源支援工作；负责协调解决工程项目实施过程中出现的各种问题。负责与甲方及相关人员的协调工作。l 总工程师具有大中型供配电系统工程项目设计、实施经验，技术知识、技能全面，负责组织本工程项目的，设计和现场工程技术。l 工程技术人员具有丰富工程施工经验，作为主要人员参加过大中型供配电系统工程的实施，对项目实施过程中出现的进度等问题，及时上报项目经理。l 质量员熟悉供配电系统工程的工程特点、技术特点及产品特点，并熟悉相关技术执行标
5、准及验收标准，负责协调系统设备检验与工程验收工作。l 项目管理人员具有工程项目管理方面的工作经验及责任心，协助项目经理负责组织工程项目方案的实施、协调和管理工作。l 材料设备管理员熟悉工程所需的材料、设备规格，负责材料、设备的进出库管理和库存管理，保证库存设备的完整。l 资料员具有行政管理，标案管理方面的工作经验及责任心，负责日常行政事务工作，负责信息（含资料，工程档案）收集、整理、归档、借阅等方面管理工作，以及和本工程项目有关的合同文件及相关协议的收集、整理、归档、借阅等管理工作。l 安全员要求具有很强的责任心，负责巡视日常工作安全防范。3.1.2 项目组织结构图4. 施工机械设备及材料根据
6、某机房改造项目本次工程施工特点，本工程施工主要有新UPS系统安装调试（主机、电池）等。本次施工需要的机具和检测设备见下表。4.1 工具清单序号设备名称单位数量备注1绝缘表个12万用表个13线滚子个14电工常用工具套15冲击电钻台14.2 材料清单序号名 称规格型号单位数量备注125. 施工技术和施工方法某机房改造项目本次项目主要施工工序：安装新UPS系统、设备开机调试、供配电线路切换等。施工准备工作：l 到达施工现场后与业主有关人员进行协调，接受安全监督的安全教育，与专业监督对施工现场进行勘察，落实施工内容和施工步骤。l 施工前办理齐全相关的工作票（冷工工作票、电气隔离工作票），施工负责人与电
7、气师共同确认将要进行断电的电源控制开关并由电气专业人员进行断电挂牌隔离上锁及完工后的解除隔离锁定等工作。l 负责人在施工前向所有施工人员讲解此次施工内容及施工步骤，以及施工中的注意事项。l 将施工所需材料工具、仪器设备等摆放到位，熟悉作业环境。5.1 新UPS系统安装施工要点l 请将UPS放置于用户设备附近的水平地面上。l UPS的后面板及侧板应与墙壁或相邻设备间保持200mm以上的距离，同时请勿用物品遮盖前面板的进风口，以免阻碍UPS风机排气孔的排气，造成UPS内部温度升高，影响UPS的寿命。l 请保持UPS安装环境的通风良好，避免安装在过热或湿度过高的环境中，远离水、可燃性气体或腐蚀剂，远
8、离发热源，避免阳光直射，尽量保持进/出风口无灰尘。l 请避免在有粉尘、挥发性气体、盐份过高，有腐蚀性物质的环境中使用。l 即使在关机状态UPS内也有可能有危险电压，非专业人员不可打开机壳，否则会有触电危险。l 三相市电输入火线上须安装大于250A三极联动断路器，以便紧急情况时能迅速切断电源，使用三极联动断路器时，零线与UPS的输入零线端子直接连接，不可通过断路器。l 为防止UPS在使用过程中发生移动，使用前务必将可调地脚旋下，使设备位置固定。l UPS可用于阻容性（如计算机）阻性和微感性负载，不宜用于纯感性和纯容性负载（如电动机、空调和复印机等），而且也不能接半波整流型负载。l UPS的输出应
9、通过开关配电柜分配到负载，以减小某个负载对其它负载的供电影响。l 采用正确的配电方式，保证UPS及用房设备的安全。5.3.1 安装前的设备检验施工前应对所安装的设备外观、型号规格、数量、标志、标签、产品合格证、产地证明、说明书、技术文件资料进行检验，检验设备是否选用厂家原装产品。5.3.2 安装步骤l 将UPS放置在指定位置，铺设UPS系统输入、输出连接线，由现场工程技术人员监督确认输入、输出线序是否正确，线缆连接是否牢固；l 组装电池柜，组装新电池组，电池组按照UPS产品要求进行连接，连接完毕后由工程技术人员监督复查连接情况，连接完成后，测量整组电池电压是否达到要求值；l 连接MCCB和UP
10、S主机的电池连线，接线完毕后由厂家工程师进行新UPS系统的开机、调试、校正、测试工作，测试正常后再进行市电断电模拟和恢复检测；l 初次送电前的检查，在系统各项电气性能全部符合规范要求，安全措施齐全，各用电装置处于断开状态的情况下。CEP平台变压器及海缆箱负责人：范其文组员：朱学胜、吴印林、高志伟、张孝山、潘宇6. 施工进度计划和工期安排6.1 编制原则坚持统一计划的原则，认真做好综合平衡、切合实际、留有余地；坚持施工工序，注意施工的连续性和均衡性。6.1.1 编制依据l 工程合同范本的要求l 施工组织计划l 公司内部的人力、资金等保证条件6.1.2施工进度计划编制本次项目总体计划安排，主要采用
11、分工序施工作业法，根据施工情况分阶段进行。6.1.2.1施工准备阶段 工程实地勘测 深化设计方案 技术方案论证 施工技术交底 材料和设备采购6.1.2.2主体施工阶段l 新UPS系统安装 UPS主机进场报验 电池组进场报验 相关材料配件进场报验 UPS系统安装施工 UPS系统检测、记录和验收l 电缆铺设 线缆材料进场报验 线缆铺设 线缆检测、记录和验收l 完工阶段 系统调试 竣工资料整理及交付 系统自检及整改 竣工验收、交付使用7. 施工质量保证程序及目标7.1 引言本质量文件就某机房改造项目详细说明了质量体系的具体应用，它符合ISO9001标准，并将与质量体系程序文件和有关技术文件连同使用。
12、7.2 目的为某机房改造项目工程的质量控制提供依据，这种控制是通过对质量体系程序文件的实施面获得的。7.3 质量、职业健康安全、环境方针以人为本，知法守法；优质高效，顾客满意；控制风险，消除隐患；加强监督，预防污染；全员参与，持续改进。7.4 质量目标生产和施工进度、质量满足甲方要求，合同履约率100%；产品和服务合格率100%；及时处理顾客反馈和投诉，持续提高顾客满意度。7.5 范围本质量计划主要应用于某机房改造项目7.6 参考文件A 公司质量手册 B 质量体系程序文件7.7 质量职责项目主管项目主管对整个项目全面负责，与质量监督一起核实所有项目新要求的必要的质量程序，联络、咨询和审查项目的
13、各个方面，以保证项目的完成。质量监督质量监督直接对整个过程负责；检验和实验程序的审查；质量控制与监督。电气工程师工程师对施工质量负有责任；施工方案的编写；行为控制；技术支持；解决工程中施工质量问题。8. 安全保护技术措施 为了保证施工工程的顺利实施，首先对作业人员进行安全教育。明确可能出现的潜在的危险。为了保护劳动者在施工过程中的安全、健康，确保业主财产免受损失，特指定以下安全措施。8.1 安全生产管理体系成立以项目经理为第一责任人的安全管理小组，其成员由项目经理、技术负责人、专职安全员及工长组成。安全生产领导小组负责现场施工技术安全的检查和督促工作，并做好记录。8.2 安全防范重点l 施工人
