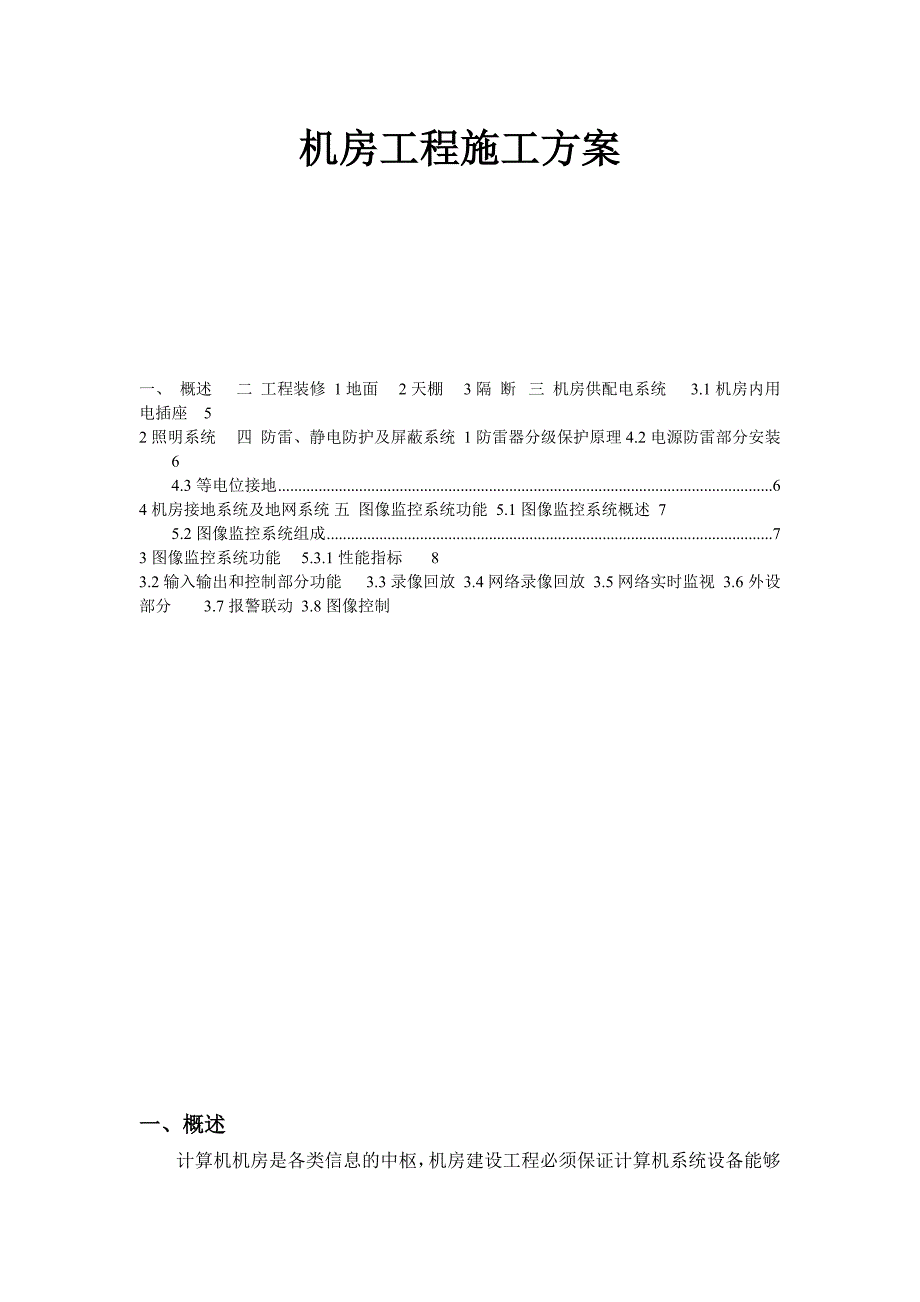

机房工程施工方案要点.doc_第1页
第1页 / 共9页

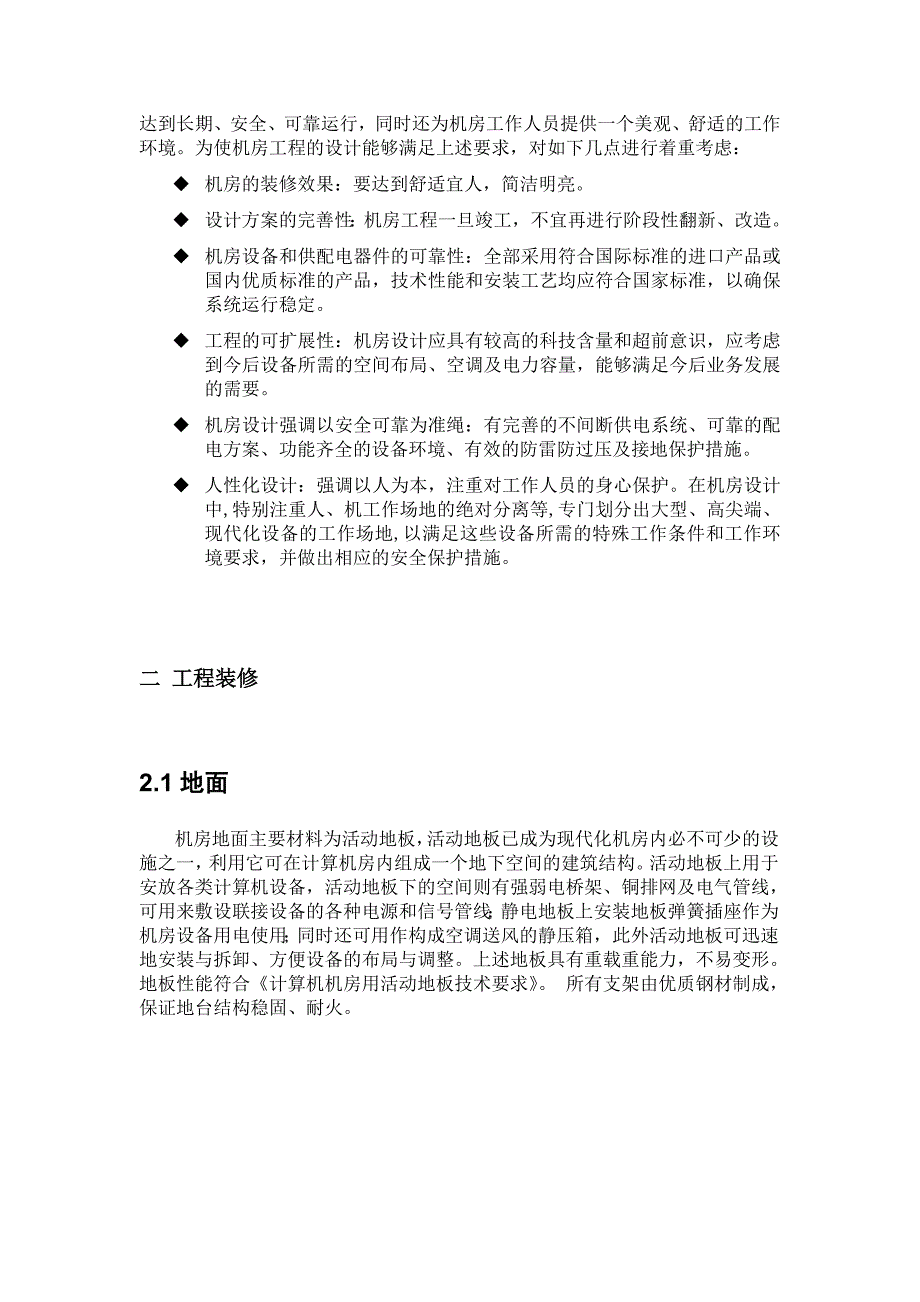

机房工程施工方案要点.doc_第2页
第2页 / 共9页

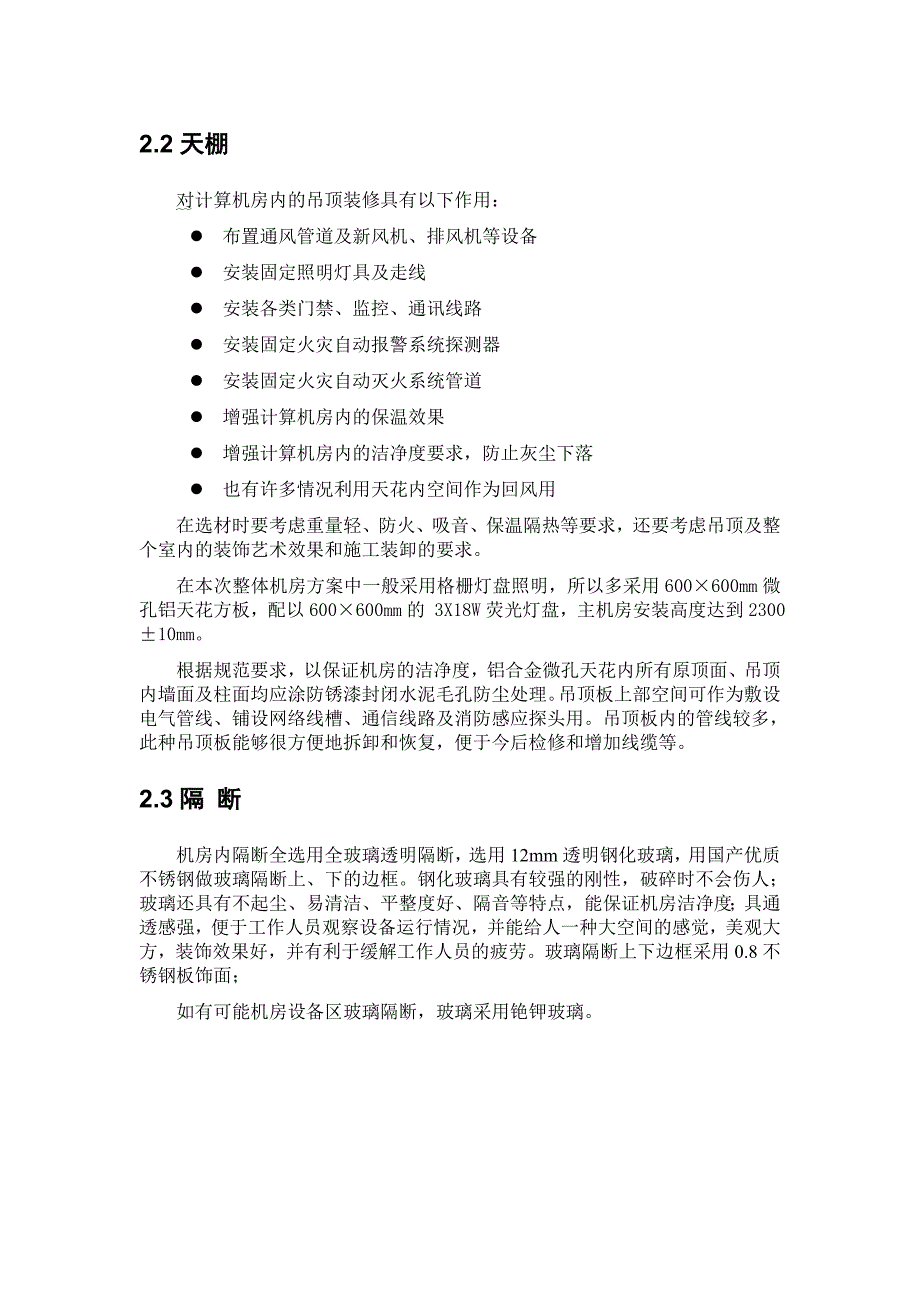

机房工程施工方案要点.doc_第3页
第3页 / 共9页
机房工程施工方案要点.doc_第4页
第4页 / 共9页
机房工程施工方案要点.doc_第5页
第5页 / 共9页
机房工程施工方案要点.doc_第6页
第6页 / 共9页
机房工程施工方案要点.doc_第7页
第7页 / 共9页
机房工程施工方案要点.doc_第8页
第8页 / 共9页
机房工程施工方案要点.doc_第9页
第9页 / 共9页
亲,该文档总共9页,全部预览完了,如果喜欢就下载吧!
资源描述

《机房工程施工方案要点.doc》由会员分享,可在线阅读,更多相关《机房工程施工方案要点.doc(9页珍藏版)》请在第壹文秘上搜索。

1、机房工程施工方案一、 概述二 工程装修1地面2天棚3隔 断三 机房供配电系统3.1机房内用电插座52照明系统四 防雷、静电防护及屏蔽系统1防雷器分级保护原理4.2电源防雷部分安装64.3等电位接地64机房接地系统及地网系统五 图像监控系统功能5.1图像监控系统概述75.2图像监控系统组成73图像监控系统功能5.3.1性能指标83.2输入输出和控制部分功能3.3录像回放3.4网络录像回放3.5网络实时监视3.6外设部分3.7报警联动3.8图像控制一、 概述计算机机房是各类信息的中枢,机房建设工程必须保证计算机系统设备能够达到长期、安全、可靠运行,同时还为机房工作人员提供一个美观、舒适的工作环境。

2、为使机房工程的设计能够满足上述要求,对如下几点进行着重考虑:u 机房的装修效果:要达到舒适宜人,简洁明亮。u 设计方案的完善性:机房工程一旦竣工,不宜再进行阶段性翻新、改造。u 机房设备和供配电器件的可靠性:全部采用符合国际标准的进口产品或国内优质标准的产品,技术性能和安装工艺均应符合国家标准,以确保系统运行稳定。u 工程的可扩展性:机房设计应具有较高的科技含量和超前意识,应考虑到今后设备所需的空间布局、空调及电力容量,能够满足今后业务发展的需要。u 机房设计强调以安全可靠为准绳:有完善的不间断供电系统、可靠的配电方案、功能齐全的设备环境、有效的防雷防过压及接地保护措施。 u 人性化设计:强调

3、以人为本,注重对工作人员的身心保护。在机房设计中,特别注重人、机工作场地的绝对分离等,专门划分出大型、高尖端、现代化设备的工作场地,以满足这些设备所需的特殊工作条件和工作环境要求,并做出相应的安全保护措施。二 工程装修2.1地面机房地面主要材料为活动地板,活动地板已成为现代化机房内必不可少的设施之一,利用它可在计算机房内组成一个地下空间的建筑结构。活动地板上用于安放各类计算机设备,活动地板下的空间则有强弱电桥架、铜排网及电气管线,可用来敷设联接设备的各种电源和信号管线;静电地板上安装地板弹簧插座作为机房设备用电使用;同时还可用作构成空调送风的静压箱,此外活动地板可迅速地安装与拆卸、方便设备的布

4、局与调整。上述地板具有重载重能力,不易变形。地板性能符合计算机机房用活动地板技术要求。 所有支架由优质钢材制成,保证地台结构稳固、耐火。2.2天棚对计算机房内的吊顶装修具有以下作用:l 布置通风管道及新风机、排风机等设备l 安装固定照明灯具及走线l 安装各类门禁、监控、通讯线路l 安装固定火灾自动报警系统探测器l 安装固定火灾自动灭火系统管道l 增强计算机房内的保温效果l 增强计算机房内的洁净度要求,防止灰尘下落l 也有许多情况利用天花内空间作为回风用在选材时要考虑重量轻、防火、吸音、保温隔热等要求,还要考虑吊顶及整个室内的装饰艺术效果和施工装卸的要求。在本次整体机房方案中一般采用格栅灯盘照明

5、,所以多采用600600mm微孔铝天花方板,配以600600mm的 3X18W荧光灯盘,主机房安装高度达到230010mm。根据规范要求,以保证机房的洁净度,铝合金微孔天花内所有原顶面、吊顶内墙面及柱面均应涂防锈漆封闭水泥毛孔防尘处理。吊顶板上部空间可作为敷设电气管线、铺设网络线槽、通信线路及消防感应探头用。吊顶板内的管线较多,此种吊顶板能够很方便地拆卸和恢复,便于今后检修和增加线缆等。2.3隔 断机房内隔断全选用全玻璃透明隔断,选用12mm透明钢化玻璃,用国产优质不锈钢做玻璃隔断上、下的边框。钢化玻璃具有较强的刚性,破碎时不会伤人;玻璃还具有不起尘、易清洁、平整度好、隔音等特点,能保证机房洁

6、净度;具通透感强,便于工作人员观察设备运行情况,并能给人一种大空间的感觉,美观大方,装饰效果好,并有利于缓解工作人员的疲劳。玻璃隔断上下边框采用0.8不锈钢板饰面;如有可能机房设备区玻璃隔断,玻璃采用铯钾玻璃。三 机房供配电系统3.1机房内用电插座计算机机房内用电插座一般分为两大类,即计算机设备专用插座和机房辅助设备用电插座。机房各工作间备用插座属于机房辅助用电插座。1) 计算机设备专用插座在机房内专供计算机设备用电的插座为计算机设备用电插座,这些插座上电能来自UPS电源的输出配电柜。这部分插座,在正常使用时,不允许接一般电气设备。2) 机房辅助设备用电插座一般分为两种,即机房辅助设备专用插座

7、和一般备用插座。机房辅助设备专用插座,应专供规定设备使用,一般也不接其它设备使用;一般备用插座,采用组合型插座盒,既有2孔插座,也有3孔插座,总容量为10A。2孔插座接相(火)线和零线,3孔插座接相(火)线、零线和地线。接线方式为左零右火(相)。3.2照明系统照明系统是计算机机房建设中不可缺少的部分。计算机机房的照明系统既不同于一般工厂的照明,也不同于一般办公室、会议室和家庭的照明。计算机机房的照明,除一般照明应具有的性能外,还有自己特殊的要求。特别是有些计算机机房采用全封闭式结构,机房内只能采用人工光源而无自然光源。在这种情况下,机房照明系统的好环,就显得格外重要了。机房照明质量好环,不仅影

8、响计算机操作人员和维修人员的工作效率和身心健康,而且还会影响计算机的可靠运转。由于计算机工业的高速发展,计算机的构造越来越精细,这样就给计算机工作人员在工作中带来许多困难。因此,对机房内照度的要求较高。我国电子计算机机房设计规范中规定:主机房的平均照度可按200、300、500Lx取值;基本工作间、第一类辅助房间的平均照度可按100、150、200Lx取值。工作区内一般照明的均匀度不宜小于0.7。电子计算机机房应设置疏散照明和安全出口标志灯,其照度不应小于0.5Lx。事故照明不应低于5Lx。四 防雷、静电防护及屏蔽系统4.1防雷器分级保护原理防雷器保护水平防雷器安装等级B级电源防雷器4KVC级

9、电源防雷器2.5KVD级电源防雷器1.5KVB级防雷器一般采用具有较大通流量的防雷器,可以将较大的雷电流泄放入地,达到限流的目的,同时将过电压减小到一定的程度。C、D级防雷器采用具有较低残压的防雷器,可以将线路中剩余的雷电流泄放入地,达到限压的效果,使过电压减小到设备能承受的水平。4.2电源防雷部分安装由于本方案机房处于室内,直击雷防护已在本大楼顶的避雷针(带)保护之内,故本方案防雷不再考虑防直击雷。本方案防雷系统设计的内部防雷方案,分为三部份,即电源防雷、信号防雷、等电位接地(原机房以铺设等电位网格,故而网格的铺设不在本次工程内)。电源防雷分为三级,即:a) 在总进线电源开关前(机房电源总进

10、线),作为电源系统第一级防雷,对雷电脉冲电流进行初级泄放,共1台;b) 在UPS输入端和精密空调的输入端,作为电源系统第二级防雷,对雷电脉冲电流进行二级泄放,共1台;c) 在重要设备前端(如:小型机、服务器、光端机等)前装设防雷插座,对浪涌过电压进一步进行抑制,共?台(具体数量以实际用量计算)。信号防雷器,既:在重要设备的信号输入或输出端,对双绞线进行浪涌抑制,共?个(具体数量以实际用量计算)。在摄像头的信号端,对摄像头进行保护,共2个4.3等电位接地本方案等电位接地分为安装机房等电位接地铜排和接地网连接两部分:等电位接地铜排安装,分别在机房地板下(或沿墙)装设40*4铜排,一般沿房间四周敷设

11、;防雷的等电位连接: 等电位连接的目的,在于减少需要防雷的空间内各金属部件和各系统之间的电位差。本设计方案使用金盾牌等电位连接器JD-K10连接于计算机逻辑地线及防雷地线之间,雷击时系统中各独立和绝缘的部分实现等电位连接,共2处。4.4机房接地系统及地网系统电子计算机机房接地装置的设置应满足人身的安全及电子计算机正常运行和系统设备的安全要求。根据GB5017493电子计算机房设计规范,交流工作地、直流工作地、保护地、防雷地宜共用一组接地装置,其接地电阻按其中最小值要求确定,共用地一般要求地网的接地电阻值小于1。本方案设计采用联合接地系统,即交流工作地、直流工作地、保护地、防雷地接至大楼原有的接

12、地网。五 图像监控系统功能5.1图像监控系统概述图像监控系统最大限度的满足用户提出的功能需求,确保用户的舒适性、高效性、适应性、便利性、安全性、可靠性。严格遵循智能建筑设计标准中规定的基本原则。如在智能建筑设计标准第七章节“保安监控设计”中明文规定:入侵报警系统、电视视频监控子系统系统要“应自成网络,可独立运行”。既在计算机网络出现故障的情况下,主控室仍然可以进行监控和报警录像等安全保卫工作。所有用于连接这些设备的适配件都是标准件,并且形成一定的功能模块,如各个采集终端作为一个独立的运作单元,其自身可以实现音视频的采集、压缩、传输等功能。充分考虑现状,为今后的发展留有余地,实现统一规划、分步实

13、施、可持续发展的目的。本系统在设计时定位于以系统的安全可靠性、功能的完善与经济性作为最终平衡点,在完全保证系统安全及功能的情况下实现性价比最优。5.2图像监控系统组成l 系统由数字式硬盘录像机、摄像机(固定式枪机、带云台枪机、高速球机等)等组成。l 数字式硬盘录像机支持4、8、16路音视频信号输入,其输出一方面可通过模拟方式以VGA信号接入ECC的AV设备,另一方面可通过TCP/IP方式接入局域网。l 通过视频管理服务器实现对所有数字式硬盘录像机的集中管理,包括监控界面的切换、录像方式的设置、录像速据的存储和备份等。5.3图像监控系统功能5.3.1性能指标l 视频质量在可用网络带宽大于600k

14、bps的条件下,可以达到以下图像质量:分 辨 率:352*288*24b。图像质量:清晰,支持平衡放大缩小,支持字幕叠加。速 率:25帧/秒。l 配置半球体彩色摄像机,摄像机基本参数:480线水平分辨率、18倍以上光学变焦和0.05Lux照度。配置在室外的摄像机进行防水、防尘、防雷等处理(具体参数需根据客户需求而定)。l 音频:支持单路语音对讲和监听,达到广播级的回放效果,并配耳麦和音箱。l 能够进行所有站点自动轮巡切换和定点切换。5.3.2输入输出和控制部分功能l 支持电子地图的工作方式,用户可任意配置和设置地图; l 支持报警联动功能,控制输入输出设备; l 采用电子地图工作方式,可接入各

15、种数据采集设备和报警控制设备; l 支持图像轮切功能; l 支持4种录像方式:连续录像、定时录像、移动检测录像及报警输入触发录像,对每一路可单独进行设置; l 支持图像遮掩功能 l 支持多硬盘,多分区,自动探测硬盘的存储空间,如采用SCSI硬盘可支持热插拔操作; l 支持用户权限控制,分10级,每一用户可设置各种不同的操作内容; l 支持报警呼叫电话(需要Modem); l 工作在Window2000平台上,采用先进的视、音频压缩技术,占用极少CPU资源,保证系统的长期稳定; l 多画面分割显示,支持1,4,9,12,16,20,24,25,30,36路音、视频实时同步显示、录像、回放(系统最大支持36路);图像分辨率:CIF:352*288,QCIF:352*240,HD1:704*288,D1:704x576;音频采样率:44.1KHZ l 移动检测预录5秒,延时录像5秒,足以记录整个录像过程; l 录像、监视,回放,远程监视功能同时进行; l 具备软件Watch Dog的功能,使系统能够自行诊断故障并进行自我保护; l 内置

展开阅读全文
