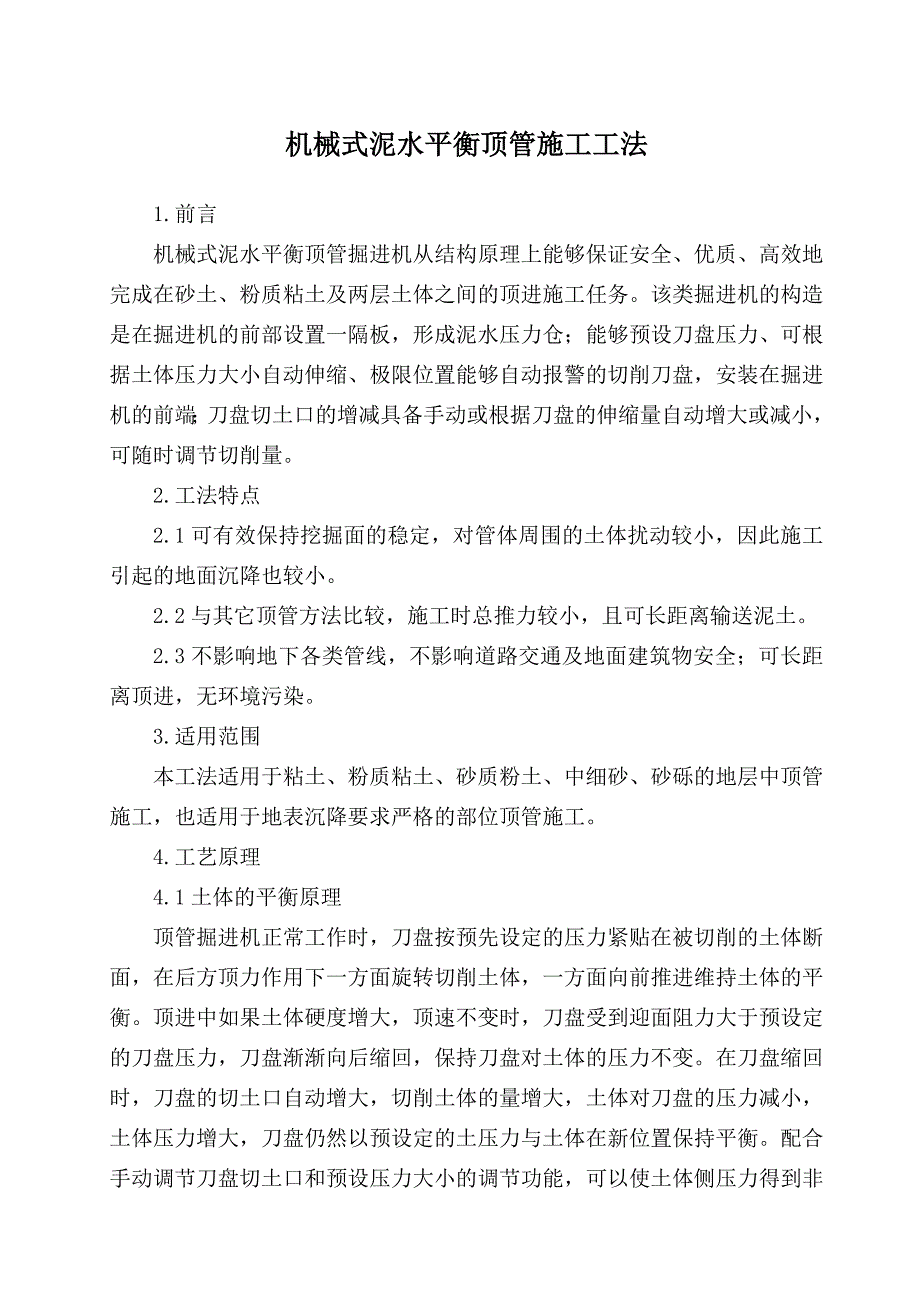

1、机械式泥水平衡顶管施工工法1.前言机械式泥水平衡顶管掘进机从结构原理上能够保证安全、优质、高效地完成在砂土、粉质粘土及两层土体之间的顶进施工任务。该类掘进机的构造是在掘进机的前部设置一隔板，形成泥水压力仓；能够预设刀盘压力、可根据土体压力大小自动伸缩、极限位置能够自动报警的切削刀盘，安装在掘进机的前端；刀盘切土口的增减具备手动或根据刀盘的伸缩量自动增大或减小，可随时调节切削量。2.工法特点2.1可有效保持挖掘面的稳定，对管体周围的土体扰动较小，因此施工引起的地面沉降也较小。2.2与其它顶管方法比较，施工时总推力较小，且可长距离输送泥土。2.3不影响地下各类管线，不影响道路交通及地面建筑物安全；
2、可长距离顶进，无环境污染。3.适用范围本工法适用于粘土、粉质粘土、砂质粉土、中细砂、砂砾的地层中顶管施工，也适用于地表沉降要求严格的部位顶管施工。4.工艺原理4.1土体的平衡原理顶管掘进机正常工作时，刀盘按预先设定的压力紧贴在被切削的土体断面，在后方顶力作用下一方面旋转切削土体，一方面向前推进维持土体的平衡。顶进中如果土体硬度增大，顶速不变时，刀盘受到迎面阻力大于预设定的刀盘压力，刀盘渐渐向后缩回，保持刀盘对土体的压力不变。在刀盘缩回时，刀盘的切土口自动增大，切削土体的量增大，土体对刀盘的压力减小，土体压力增大，刀盘仍然以预设定的土压力与土体在新位置保持平衡。配合手动调节刀盘切土口和预设压力大

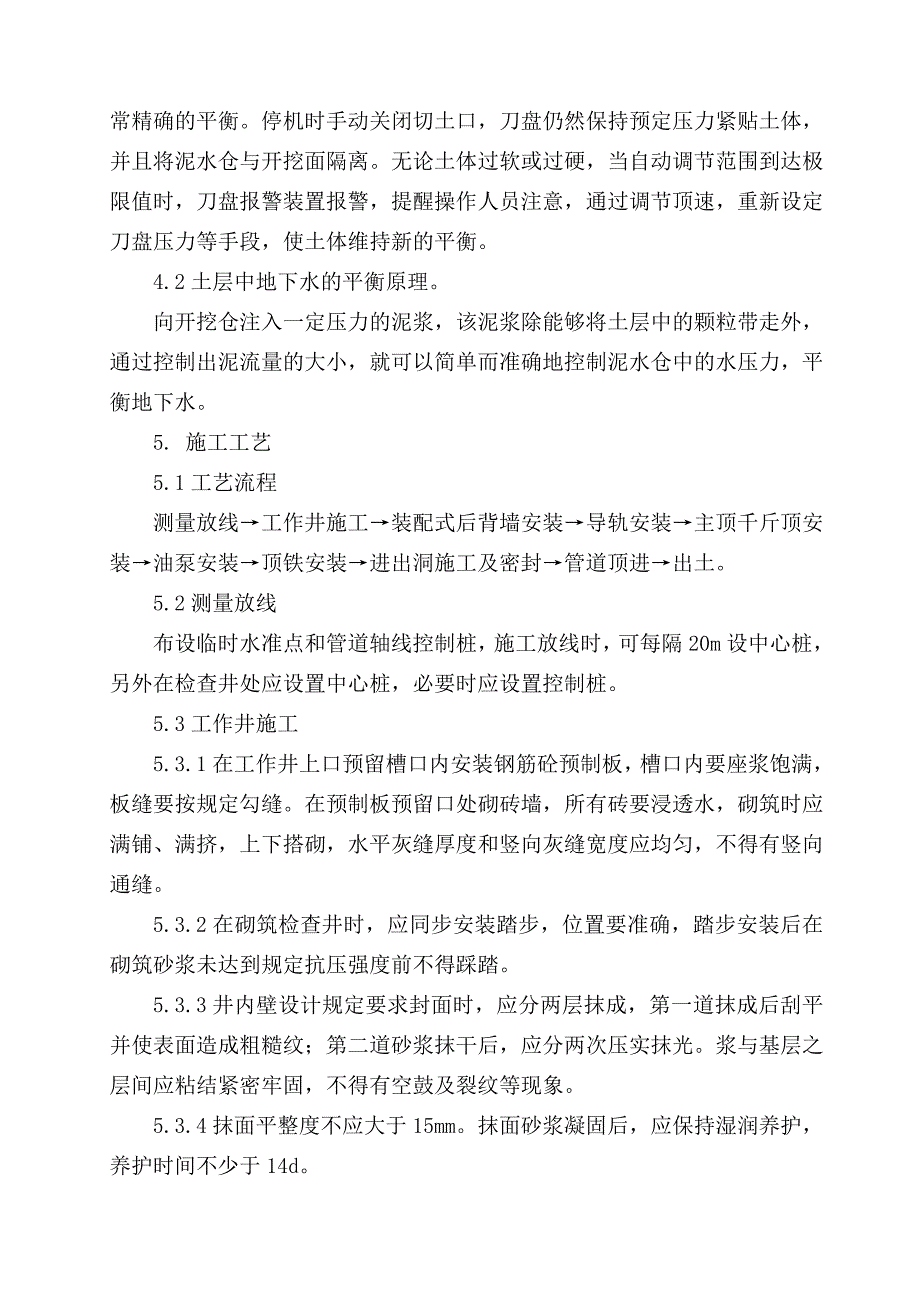

3、小的调节功能，可以使土体侧压力得到非常精确的平衡。停机时手动关闭切土口，刀盘仍然保持预定压力紧贴土体，并且将泥水仓与开挖面隔离。无论土体过软或过硬，当自动调节范围到达极限值时，刀盘报警装置报警，提醒操作人员注意，通过调节顶速，重新设定刀盘压力等手段，使土体维持新的平衡。4.2土层中地下水的平衡原理。向开挖仓注入一定压力的泥浆，该泥浆除能够将土层中的颗粒带走外，通过控制出泥流量的大小，就可以简单而准确地控制泥水仓中的水压力，平衡地下水。5. 施工工艺5.1工艺流程测量放线工作井施工装配式后背墙安装导轨安装主顶千斤顶安装油泵安装顶铁安装进出洞施工及密封管道顶进出土。5.2测量放线布设临时水准点和管
4、道轴线控制桩，施工放线时，可每隔20m设中心桩，另外在检查井处应设置中心桩，必要时应设置控制桩。5.3工作井施工5.3.1在工作井上口预留槽口内安装钢筋砼预制板，槽口内要座浆饱满，板缝要按规定勾缝。在预制板预留口处砌砖墙，所有砖要浸透水，砌筑时应满铺、满挤，上下搭砌，水平灰缝厚度和竖向灰缝宽度应均匀，不得有竖向通缝。5.3.2在砌筑检查井时，应同步安装踏步，位置要准确，踏步安装后在砌筑砂浆未达到规定抗压强度前不得踩踏。5.3.3井内壁设计规定要求封面时，应分两层抹成，第一道抹成后刮平并使表面造成粗糙纹；第二道砂浆抹干后，应分两次压实抹光。浆与基层之层间应粘结紧密牢固，不得有空鼓及裂纹等现象。5

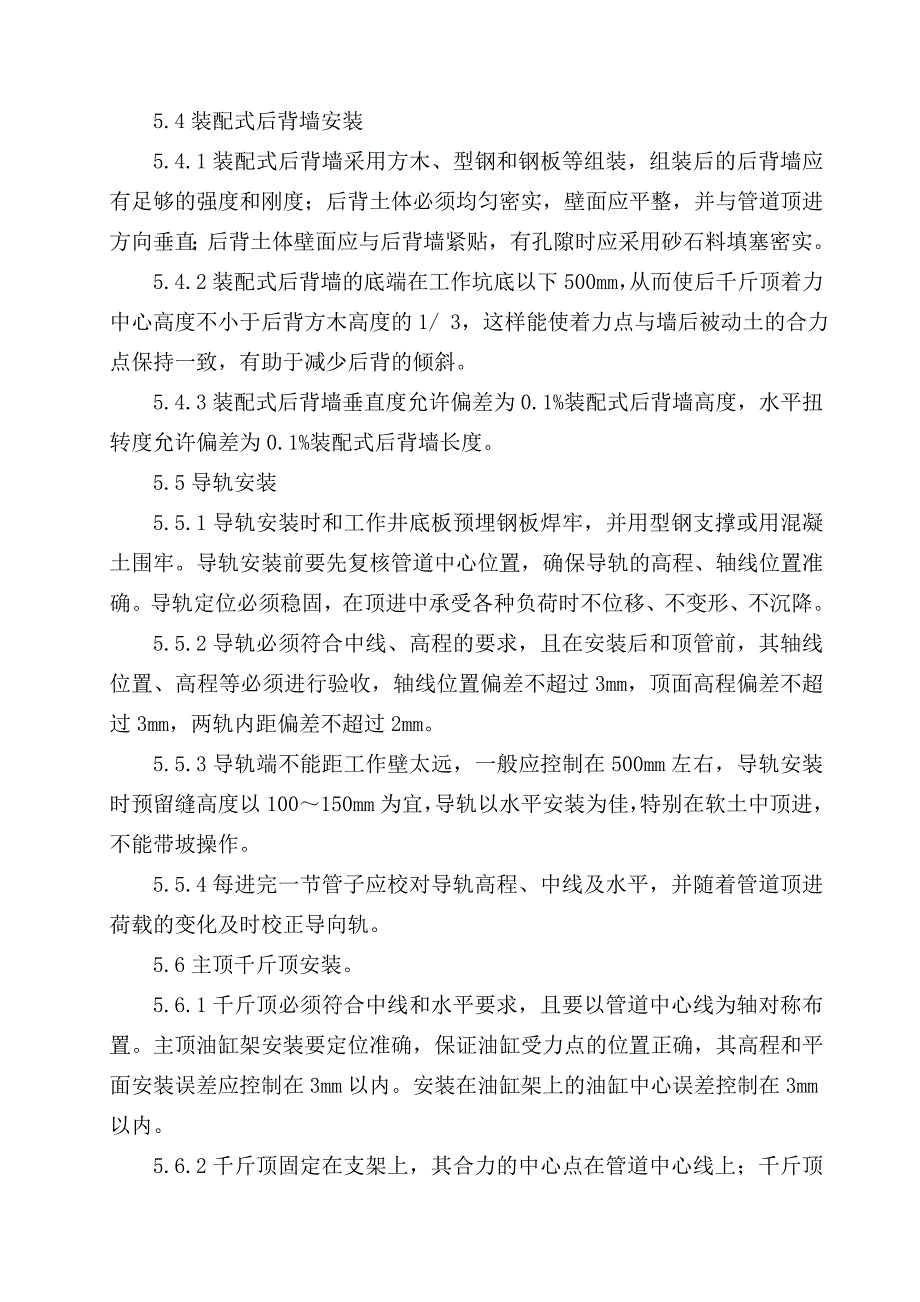

5、.3.4抹面平整度不应大于15mm。抹面砂浆凝固后，应保持湿润养护，养护时间不少于14d。5.4装配式后背墙安装5.4.1装配式后背墙采用方木、型钢和钢板等组装，组装后的后背墙应有足够的强度和刚度；后背土体必须均匀密实，壁面应平整，并与管道顶进方向垂直；后背土体壁面应与后背墙紧贴，有孔隙时应采用砂石料填塞密实。5.4.2装配式后背墙的底端在工作坑底以下500mm，从而使后千斤顶着力中心高度不小于后背方木高度的1/ 3，这样能使着力点与墙后被动土的合力点保持一致，有助于减少后背的倾斜。5.4.3装配式后背墙垂直度允许偏差为0.1%装配式后背墙高度，水平扭转度允许偏差为0.1%装配式后背墙长度。5
6、.5导轨安装5.5.1导轨安装时和工作井底板预埋钢板焊牢，并用型钢支撑或用混凝土围牢。导轨安装前要先复核管道中心位置，确保导轨的高程、轴线位置准确。导轨定位必须稳固，在顶进中承受各种负荷时不位移、不变形、不沉降。5.5.2导轨必须符合中线、高程的要求，且在安装后和顶管前，其轴线位置、高程等必须进行验收，轴线位置偏差不超过3mm，顶面高程偏差不超过3mm，两轨内距偏差不超过2mm。5.5.3导轨端不能距工作壁太远，一般应控制在500mm左右，导轨安装时预留缝高度以100150mm为宜，导轨以水平安装为佳，特别在软土中顶进，不能带坡操作。5.5.4每进完一节管子应校对导轨高程、中线及水平，并随着管
7、道顶进荷载的变化及时校正导向轨。5.6主顶千斤顶安装。5.6.1千斤顶必须符合中线和水平要求，且要以管道中心线为轴对称布置。主顶油缸架安装要定位准确，保证油缸受力点的位置正确，其高程和平面安装误差应控制在3mm以内。安装在油缸架上的油缸中心误差控制在3mm以内。5.6.2千斤顶固定在支架上，其合力的中心点在管道中心线上；千斤顶的油路应并联，每台千斤顶应有进油、退油的控制系统。5.6.3千斤顶的位置宜位于管道垂直直径的1/31/4处，使千斤顶合力位置和顶进抗力的位置在同一轴线上，避免产生顶力偶，使管道发生高程误差。5.7油泵安装5.7.1油泵设置在千斤顶附近，油管宜顺直、转角少；油泵应与千斤顶相
8、匹配，并有备用油泵；油泵安装完毕，进行试运转。5.7.2顶进开始时缓慢进行，待各接触部位密合后，再按正常顶进速度顶进；顶进中若发现油压突然增高，立即停止顶进，检查原因并经处理后方可继续顶进；千斤顶活塞退回时，油压不得过大，速度不得过快。5.8顶铁安装5.8.1顶铁应有足够的刚度，宜采用铸钢整体浇铸或采用型钢焊接成型；当采用焊接成型时，焊缝不得高出表面，且不得脱焊。5.8.2单行纵向顶铁中心线与管道轴线一致；双行纵向顶铁的两条中心线要平行，并与管轴线距离相等，且要垂直于管端平面。5.8.3顶铁的相邻面互相垂直，顶铁上有锁定装置，顶铁放置时应能保持稳定。5.8.4纵向顶铁与管端面相接触时，必须使纵
9、向顶铁着力点高度位置位于外直径1/ 31/ 4 处，以防止着力点太高造成前管低头。5.8.5当顶力较大时，管端面应加弧形顶铁钢板，以增大管端的受力面积，改善其受力情况，防止管子在顶力过大时损坏。5.8.6更换顶铁时，先使用长度大的顶铁，顶铁拼装后应锁定。5.8.7顶铁与管口之间应采用缓冲材料衬垫，当顶力接近管节材料的允许抗压强度时，管端应增加环形顶铁。5.8.8顶进时，工作人员不得在顶铁上方及侧面停留，并随时观察顶铁有无异常迹象。5.9进出洞施工及密封5.9.1设备安装完毕后应对全套顶进设备做一次系统调试，在确定顶进设备运转情况良好后，开始顶进工作。5.9.2长距离顶进时，为减少顶进阻力，在洞
10、门处制作密封圈以使灌入的触变泥浆发挥减阻效果。5.10管道顶进5.10.1在拆除封门后，应立即开始顶进机头，顶进300mm以后，开启加泥系统注入泥浆，以便调节渣土的塑流性和保持土压平衡。机头初入土时，因机头在轨道上没有足够抵抗力矩，使刀盘转动时机头易产生旋转，故在入土的初始2m时，顶进速度控制在5mmmin以下，以防止机头旋转，并不间断地观测机头倾角和旋转角，倾角发生变化用纠偏千斤顶调正，旋转角大于50，刀盘开反转调正；在顶进2m后机头不旋转的情况下，逐渐加大顶进速度。机头尚未完全入土时，土仓压力控制在0.10.15MPa。机头全部入土后，下第一节管做后封闭。后封闭完后，向机头壳体注浆孔注1：
11、2水泥砂浆充填机头外超挖的空间，注浆压力控制在0.4MPa。为防止机头初出洞时洞口土质不稳定而产生塌方，在洞口处内置刚性涨圈。后封闭采用环形橡胶板紧贴土体，洞口侧墙用环形钢板覆压，防止加注触变泥浆时发生跑浆现象。5.10.2顶进时按照预定参数控制土仓压力，遇有砂砾石层、距离建筑物较近时，土压设定适当加大，提高安全系数。在一些复杂地段，如地质情况较差且距民房较近时，通过机头壳体注浆孔注浆，对土体进行加固。加固浆液采用水泥浆或酸性水玻璃。5.10.3触变泥浆减阻：触变泥浆减阻是长距离顶管施工经常采用的减阻方式，能有效减小阻力，最大限度地加长顶距。在机头尾部设有触变泥浆注浆孔，每节钢筋混凝土管设注浆
12、孔，顶进时随时注浆。5.10.4在前14节管顶进的过程中如果停机，则有可能出现顶进管段回弹，这时需要在回镐下管时加方木支撑，或在回镐之前多顶100200mm，可保持前几节管回弹而不影响后节管的安放。5.10.5顶进速度控制在3050mmmin，前30m和纠偏时用低速，之后视出土搅拌、刀盘扭矩情况适当加快顶进速度。下管时，在机头停止顶进状态下，刀盘空转35min，在停机时关闭螺旋输送机排泥液压门，并断电以保证土压仓土压。5.11出土顶管机工作过程中所挖掘的土，先经螺旋输送机输送到皮带运输机上，再经皮带运输机输送到电瓶车中，电瓶车运送至工作井，最后垂直吊运至地面存土场，定期外运。5.12测量初始顶
13、进时每300mm测量一次，并做记录。正常顶进时在工作井可随时用全站仪测量，每顶进0.5m做一次记录。遇有纠偏时每300mm做一次记录。测量记录上分别绘制高程、中心曲线图，随时掌握机头顶进趋势。5.13纠偏5.13.1当顶管机头尚未全部进洞前，在机头中心、高程偏差不大于20mm时，不考虑纠偏，因为此时轨道在控制前进方向，若纠偏不但没效果反而会使第一节管道偏离轨道。若中心、高程偏差大于20 mm，则要立即停止顶进，纠偏校正应缓慢进行，使管节逐渐复位，不得猛纠硬调。其中纠偏高程时，轨道上的管子要加配重；纠偏中心时，轨道上的管子要加两侧支撑。5.13.2当机头全部入洞后，且高程、中心偏差大于10mm时
14、，要及时采用机头纠偏设备进行纠偏，中心控制在5mm以内，高程控制在10mm以内，校正方法采用工具头自身纠偏法。这种纠偏方法可有效控制工具头上下左右四个方向的状态，每次纠偏幅度以5mm为一个单元，根据工具头的测斜仪及激光经纬仪测量偏位判断，如果趋势没有减少时，增大纠偏力度；如果趋势稳定或减少时，应保持该纠偏力度，继续顶进；当偏位趋势相反时，则需要将纠偏力度逐渐减少。5.13.3在管道顶进过程中，如果在粉细砂土层中顶进速度偏低，可调低进泥的泥浆浓度，减小顶进速度。当遇到软硬程度不同的土层时，通过刀盘的转矩判断地质条件。若突然变硬，则应向土仓内加入水或泥浆。如果对地质勘察资料掌握比较准确时，且当穿越
15、的软弱地层长度小于15m时，入洞前可以采取机头与管道、管道与管道间加接连接杆的方式进行固定，以增加其刚性，并辅以适当纠偏方式，防止机头和管道“叩头”现象发生。此外，当穿越含水比较丰富的地层，且软弱地层长度大于15m时，施工前必须要进行抽排水，降低水位，待场地沉降稳定后再进行顶进施工。6.主要材料及施工机具6.1主要材料顶管、泥浆6.2主要施工机具全套设备包括：掘进机(工具管)、纠偏装置、中继间、300t液压千斤顶、油泵、基座导轨、顶铁、控制系统、皮带运输机、螺旋输送机、加泥系统、测斜仪、激光经纬仪。配套设备有：电瓶运输车辆、泥土卸载系统、拌浆注浆系统。6.3劳动力组织（见表1）。7. 质量控制
16、7.1做好后封闭，减少顶进阻力。封闭效果好可充分发挥触变泥浆的作用，使顶进距离加长。7.2根据土质情况调整加泥量。机头前方加泥可改变土体性质，增加其流动性以利土压平衡，出泥顺畅。在亚砂土、粉砂土的土质条件下，加泥量为总出土量的30为宜，而对于粘土质可适当减少加泥量。7.3顶进钢承口管道时，将注浆孔位置放在插口处，让浆液直接注入钢承口缝隙之间，浆液再由缝隙向管身外注入土与管壁的缝隙，形成很好的减阻环，加大管外壁触变泥浆的饱满度。7.4顶进前应将千斤顶逐台调试好，采用同种规格的油缸，并使液压泵到各千斤顶之间的距离相等，管径一致。7.5顶管施工前应对管道通过地带的地质情况认真调查，设置测力装置指导纠偏。严格控制顶管轴线偏差，纠偏应按照
