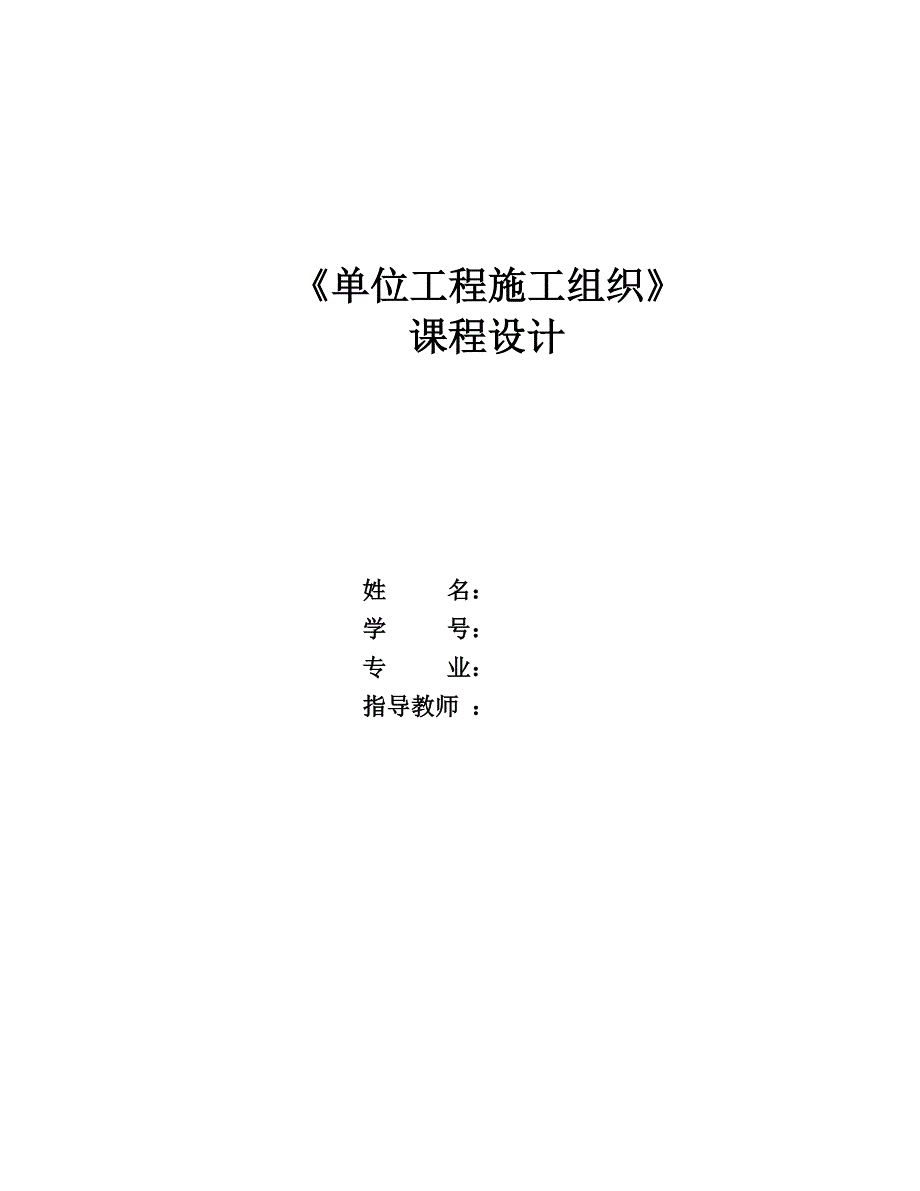

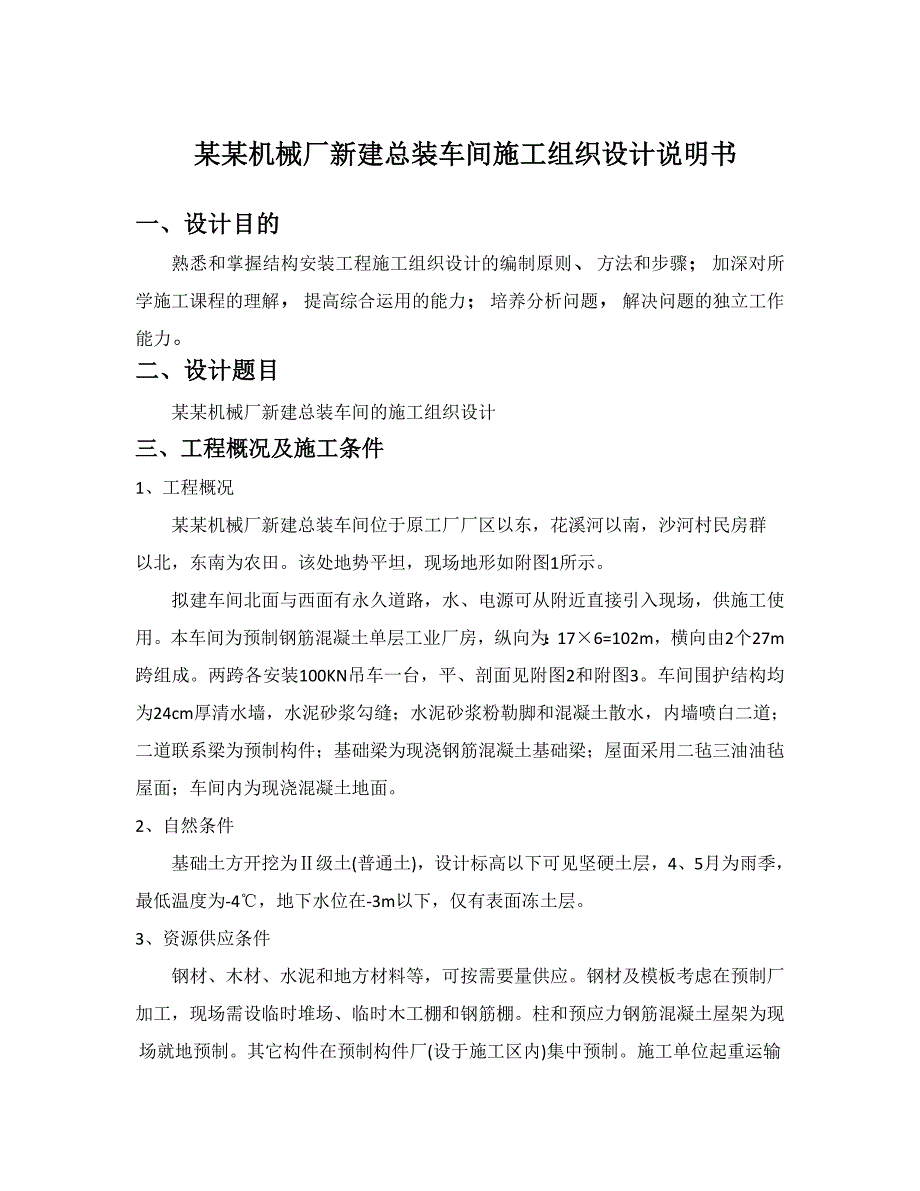

1、单位工程施工组织课程设计 姓 名：学 号：专 业：指导教师 ：某某机械厂新建总装车间施工组织设计说明书一、设计目的熟悉和掌握结构安装工程施工组织设计的编制原则、方法和步骤；加深对所学施工课程的理解，提高综合运用的能力；培养分析问题，解决问题的独立工作能力。二、设计题目某某机械厂新建总装车间的施工组织设计三、工程概况及施工条件1、工程概况某某机械厂新建总装车间位于原工厂厂区以东，花溪河以南，沙河村民房群以北，东南为农田。该处地势平坦，现场地形如附图1所示。拟建车间北面与西面有永久道路，水、电源可从附近直接引入现场，供施工使用。本车间为预制钢筋混凝土单层工业厂房，纵向为：176=102m，横向由2
2、个27m跨组成。两跨各安装100KN吊车一台，平、剖面见附图2和附图3。车间围护结构均为24cm厚清水墙，水泥砂浆勾缝；水泥砂浆粉勒脚和混凝土散水，内墙喷白二道；二道联系梁为预制构件；基础梁为现浇钢筋混凝土基础梁；屋面采用二毡三油油毡屋面；车间内为现浇混凝土地面。2、自然条件基础土方开挖为级土(普通土)，设计标高以下可见坚硬土层，4、5月为雨季，最低温度为-4，地下水位在-3m以下，仅有表面冻土层。3、资源供应条件钢材、木材、水泥和地方材料等，可按需要量供应。钢材及模板考虑在预制厂加工，现场需设临时堆场、临时木工棚和钢筋棚。柱和预应力钢筋混凝土屋架为现场就地预制。其它构件在预制构件厂(设于施工

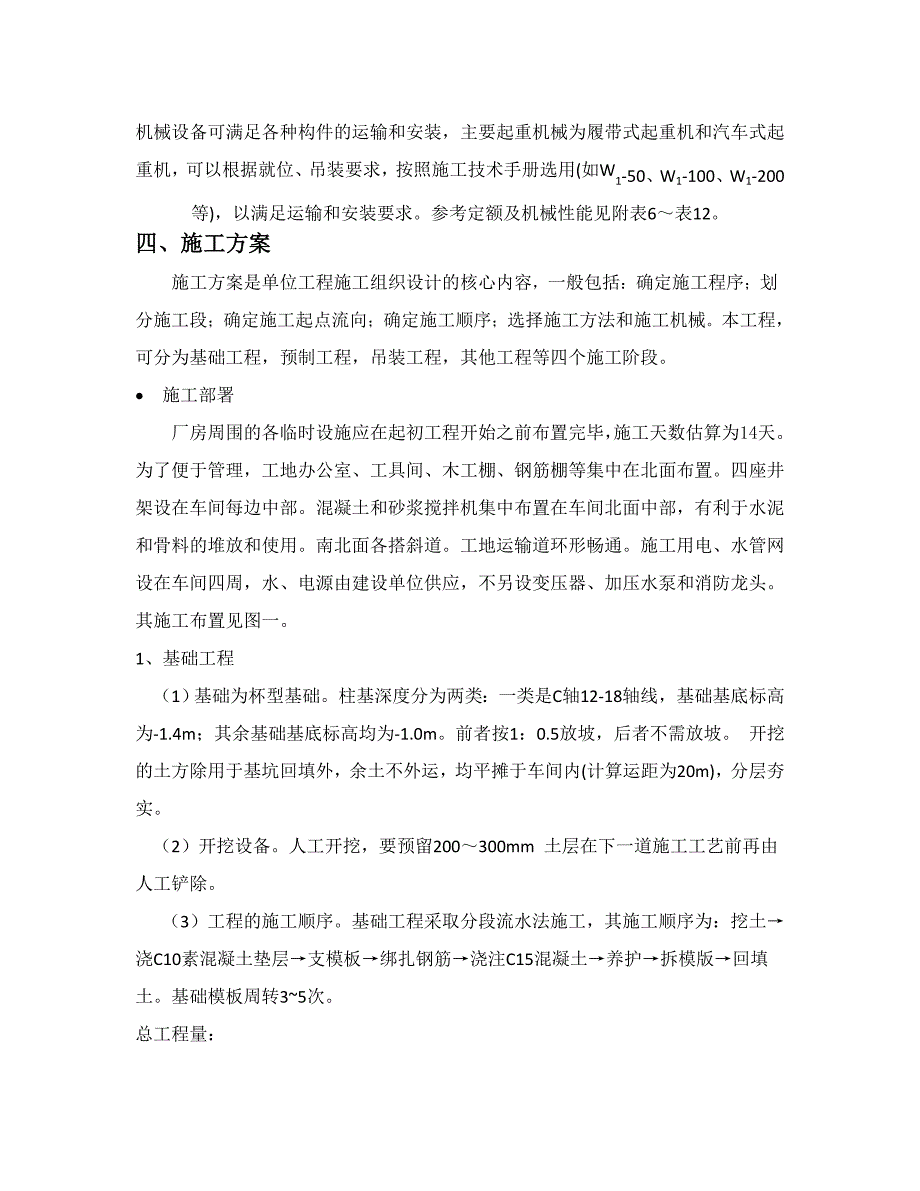

3、区内)集中预制。施工单位起重运输机械设备可满足各种构件的运输和安装，主要起重机械为履带式起重机和汽车式起重机，可以根据就位、吊装要求，按照施工技术手册选用(如W1-50、W1-100、W1-200等)，以满足运输和安装要求。参考定额及机械性能见附表6表12。四、施工方案施工方案是单位工程施工组织设计的核心内容，一般包括：确定施工程序；划分施工段；确定施工起点流向；确定施工顺序；选择施工方法和施工机械。本工程，可分为基础工程，预制工程，吊装工程，其他工程等四个施工阶段。 施工部署厂房周围的各临时设施应在起初工程开始之前布置完毕，施工天数估算为14天。为了便于管理，工地办公室、工具间、木工棚、钢筋
4、棚等集中在北面布置。四座井架设在车间每边中部。混凝土和砂浆搅拌机集中布置在车间北面中部，有利于水泥和骨料的堆放和使用。南北面各搭斜道。工地运输道环形畅通。施工用电、水管网设在车间四周，水、电源由建设单位供应，不另设变压器、加压水泵和消防龙头。其施工布置见图一。1、基础工程（1）基础为杯型基础。柱基深度分为两类：一类是C轴12-18轴线，基础基底标高为-1.4m；其余基础基底标高均为-1.0m。前者按1：0.5放坡，后者不需放坡。 开挖的土方除用于基坑回填外，余土不外运，均平摊于车间内(计算运距为20m)，分层夯实。（2）开挖设备。人工开挖，要预留200300mm 土层在下一道施工工艺前再由人工
5、铲除。（3）工程的施工顺序。基础工程采取分段流水法施工，其施工顺序为：挖土浇C10素混凝土垫层支模板绑扎钢筋浇注C15混凝土养护拆模版回填土。基础模板周转35次。总工程量：模板周转2次Q总挖土6.2*(18*2+11+8)+16*7=453 Q总垫层0.8*（18*3+8）=49.6 Q总扎筋180*（18*2+11+8）+220 *711440 Kg11.44TQ立模5.8*（18*2+11+8）+7.2*7369.4 Q总浇混凝土2.2*（18*2+11+8）+2.9*7141.3 Q拆模5.8*（18*2+11+8）+7.2*7369.4 Q回填土3.2*（18*2+11+8）+12.3
6、*7=262.1（4）工程分段将本工程分为五段组织流水施工：第一段：A轴1轴线11轴线和A轴线上方1轴线两个山墙柱共13个柱第二段：A轴12轴线18轴线和 A轴线上方18轴线两个山墙柱以及B轴14线18线共14个柱第三段：B轴1轴线13轴线共13个柱第四段：C轴111线和B轴线上方1轴线两个山墙柱共13个柱第五段：C轴12轴线18轴线和C轴线下方18轴线两个山墙柱共9个柱（5）各段工程量总工程量：名称单位工程量定额产量/工日劳动工日(工日)每日工作班数持续时间（天）挖土453857110混凝土垫层49.60.6972110扎钢筋11.440.1295110立模369.41231110浇筑混凝土
7、141.30.86164110拆模369.42415110回填土262.13.3678110挖土回填后剩余土平铺（20m）190.94.1946110第施工段工程量： 序号工程分项单位工程量每日工作班数持续时间(d)1挖土80.6122混凝土垫层10.4123钢筋2.34124模板75.4125浇注混凝土28.6126拆模75.4127回填土41.612 第施工段工程量：序号工程分项单位工程量每日工作班数持续时间(d)1挖土86.8122混凝土垫层11.2123钢筋2.52124模板81.2125浇注混凝土30.8126拆模81.2127回填土44.812第施工段工程量：序号工程分项单位工程量
8、每日工作班数持续时间(d)1挖土80.6122混凝土垫层10.4123钢筋2.34124模板75.4125浇注混凝土28.6126拆模75.4127回填土41.612第施工段工程量：序号工程分项单位工程量每日工作班数持续时间(d)1挖土80.6122混凝土垫层10.4123钢筋2.34124模板75.4125浇注混凝土28.6126拆模75.4127回填土44.612第施工段工程量：序号工程分项单位工程量每日工作班数持续时间（d）1挖土124.4122混凝土垫层7.2123钢筋1.9124模板62125浇注混凝土24.7126拆模62127回填土92.512（6）基础工程进度网络图按固定节拍t
9、=2d制作，见图二。基础外运土按两天算，总工期为T=24+2=26d。2、预制工程 （1）、施工方案 预制工程所有钢筋混凝土预制构件，除大型屋面板和天沟板由预制厂供应外，其余构件全部在现场预制。后张拉预应力屋架及柱现场就地预制，天窗架、端壁板、过梁、抗风柱等在现场预制厂预制。 预制构件平面布置A列柱布置在A列的南面预制，B列布置在B列的南面预制，C列柱布置在C列的南面预制，山墙抗风柱布置在1线和19线的厂房外侧预制，屋架在各跨跨内预制。柱采用双层叠浇，27m后张拉预应力屋架采用四层迭浇预制，上层需待下层混凝土强度达到30%后，方可浇捣混凝土。预制构件强度达到方可起吊，为节约木材，屋架和柱底模一
10、律采用砖底模，两种构件预制工作同时进行。（2）、柱的制作顺序：底模扎钢筋支侧模浇筑混凝土拆模养护。屋架的制作顺序：底模扎钢筋支侧模浇筑混凝土拆模养护预应力张拉等工序。且屋架与柱同时预制。（3）、柱和屋架的预制工程量柱的预制总工程量：Q砖底模18.2*19*2+17.6*19= 1026Q柱木侧模12.4*19*2+21.2*19=874Q柱扎钢筋1.4*19*2+1.52*19=82.08TQ柱浇混凝土2.94*19*2+4.73*19=201.59Q柱模板拆除12.4*19*2+21.2*19=561.07名称单位工程量砖底模1026木侧模874扎钢筋t82.08浇混凝土m3201.59拆模
11、561.07柱分上下两层共六段流水施工；第一段：A轴下层10根柱；第二段：B轴118线下层10根柱;第三段：C轴下层10根柱；第四段：A轴上层9根；第五段：B轴118线上层9根柱；第六段：C轴上层9根柱；其各段工程量见下表：段号工序工程量单位产量定额劳动量/工日班组人数工作班制持续时间（天）第一段砖底模182360.71514木侧模124913.8314扎钢筋14t0.14100.02514浇混凝土29.4m30.8136.3914拆模124158.3214第二段砖底模176358.71514木侧模212923.6614扎钢筋15.2t0.14108.62714浇混凝土47.3m30.8158.41514拆模2121514.1414第三段砖底模182360.71514木侧模124913.8314扎钢筋14t0.14100.02514浇混凝土29.4m30.8136.3914拆模124158.3214第四段砖底模163.8354.61414木侧模111.6912.4314扎钢筋12.6t0.1490.02314浇混凝土26.46m30.8132.7814拆模111.6157.4214第五段砖底模158.4352.81314木侧模190.8921.2514扎钢筋13.68t0.1497.72414浇混凝土42.57m30.8152.61314
