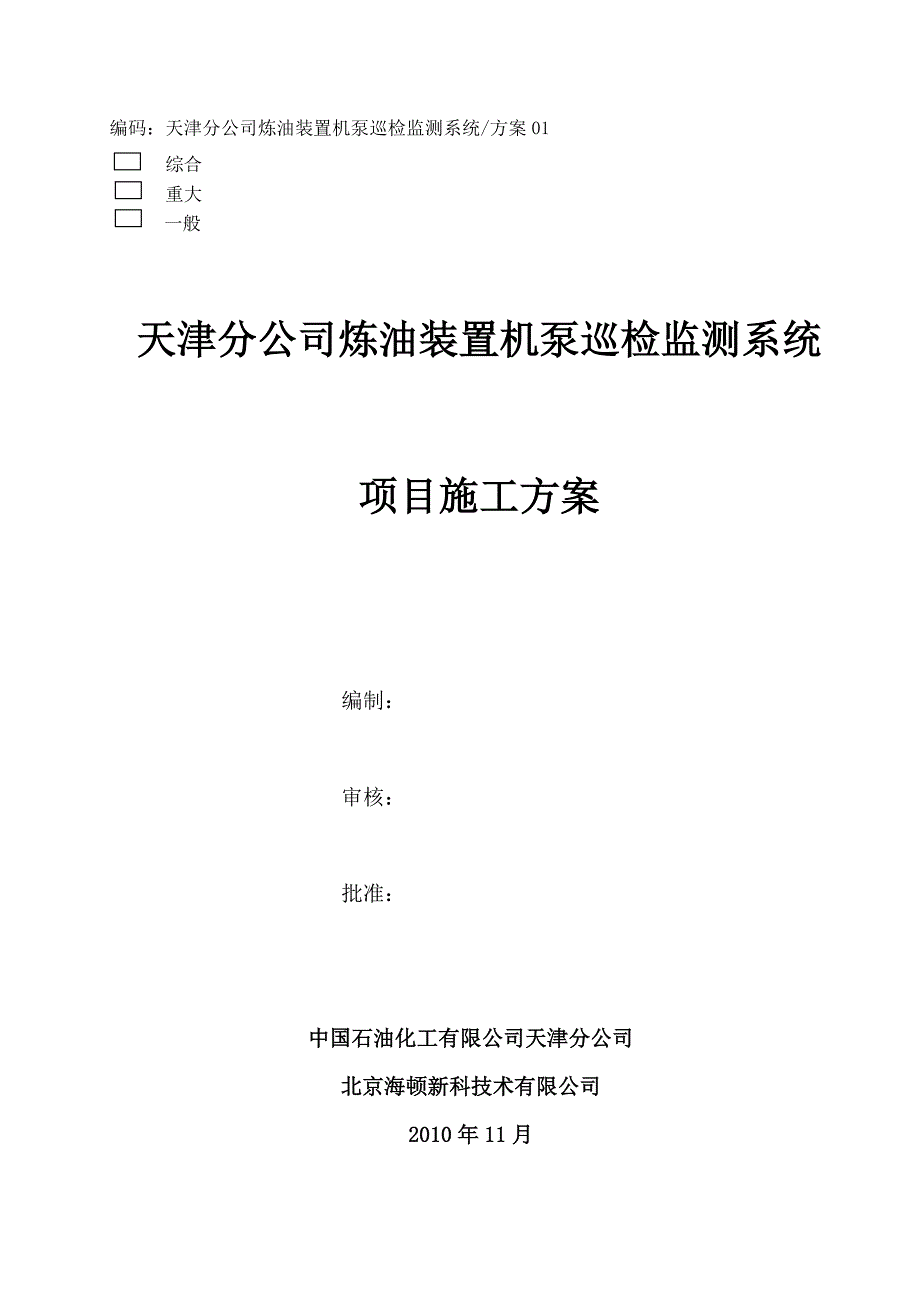

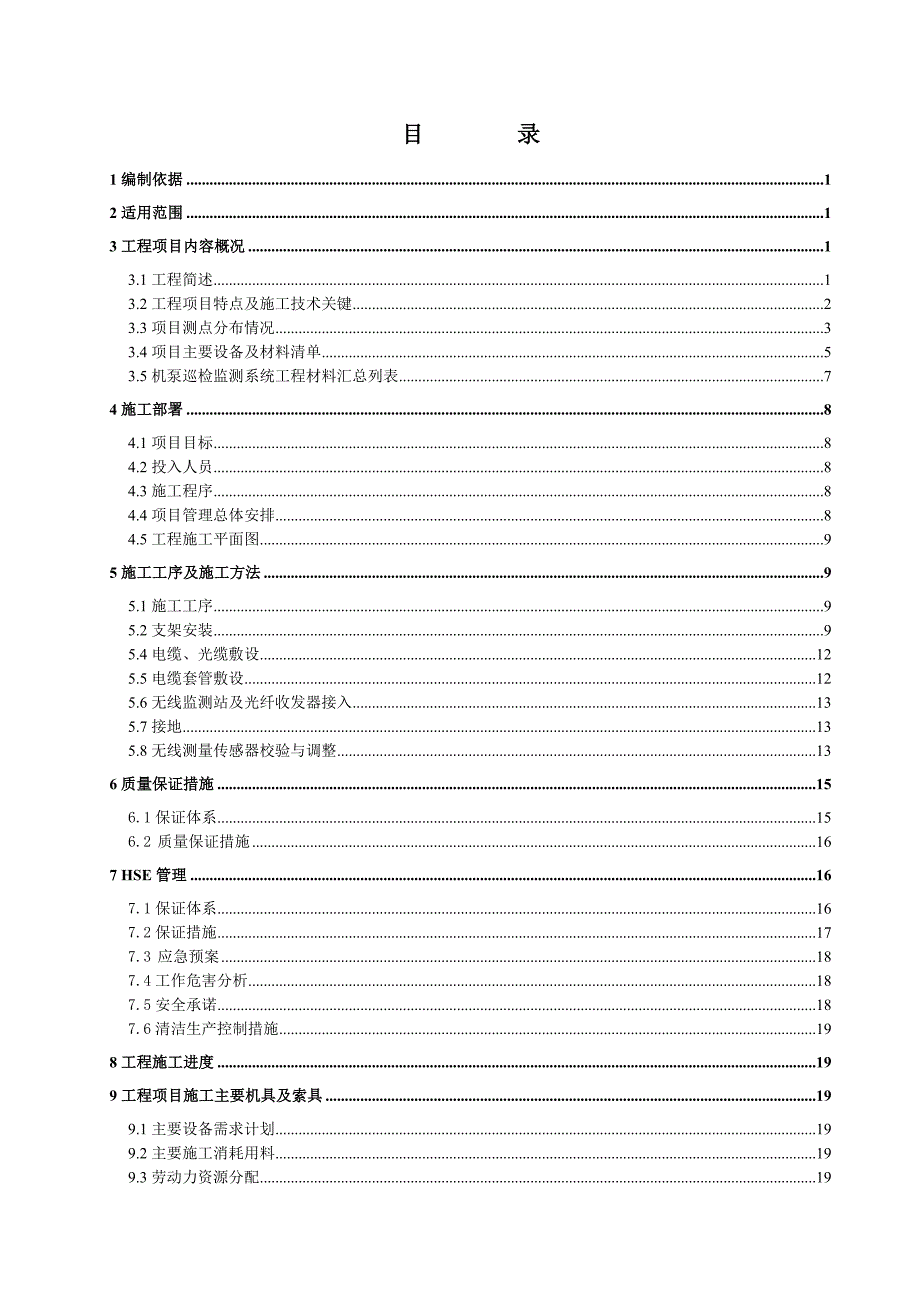

1、编码：天津分公司炼油装置机泵巡检监测系统/方案01 综合一般重大天津分公司炼油装置机泵巡检监测系统项目施工方案编制： 审核：批准：中国石油化工有限公司天津分公司北京海顿新科技术有限公司2010年11月目 录1编制依据12适用范围13工程项目内容概况13.1工程简述13.2工程项目特点及施工技术关键23.3项目测点分布情况33.4项目主要设备及材料清单53.5机泵巡检监测系统工程材料汇总列表74施工部署84.1项目目标84.2投入人员84.3施工程序84.4项目管理总体安排84.5工程施工平面图95施工工序及施工方法95.1施工工序95.2支架安装95.4电缆、光缆敷设125.5电缆套管敷设12
2、5.6无线监测站及光纤收发器接入135.7接地135.8无线测量传感器校验与调整136质量保证措施156.1保证体系156.2 质量保证措施167 HSE管理167.1保证体系167.2保证措施177.3 应急预案187.4工作危害分析187.5安全承诺187.6清洁生产控制措施198工程施工进度199工程项目施工主要机具及索具199.1主要设备需求计划199.2主要施工消耗用料199.3劳动力资源分配191编制依据石油化工仪表工程施工技术规程 SH/T3521-2007石油化工施工安全技术规程 SH3505-1999自动化仪表工程施工及验收规范 GB50093-2002石油化工建设工程项目交
3、工技术文件规定 SH/T3503-2007石油化工建设工程项目施工过程技术文件规定 SH/T3543-2007质量、安全、环境与健康管理体系文件 石化四2009建字71号国家经贸委职业安全卫生管理体系试行标准国家及行业施工验收规范。2适用范围本方案适用于天津分公司炼油装置机泵巡检监测系统项目施工工程，主要实施对象为中石化天津分公司炼油厂联合一车间、联合二车间、联合三车间、联合五车间关键设备泵类振动监测装置安装实施工程。3工程项目内容概况3.1工程简述中石化天津分公司炼油厂炼油装置机泵巡检监测系统涉及测量无线测量传感器、无线数据通讯站及光纤通讯，项目软硬件系统由北京海顿新科技术有限公司开发设计软
4、硬件及项目方案，项目工程安装由具备炼油行业工程实施资质的专业工程公司进行现场工程实施。本次炼油厂炼油装置机泵巡检监测项目涉及：联合一车间催化裂化装置关键设备中的油浆泵、回炼油泵、分馏一中回流泵、分馏二中回流泵及分馏顶循回流泵群设备运行工况无线实时监测。联合二车间2#常减压装置关键设备中的初底泵、常底泵、减底泵群设备运行工况无线实时监测。联合三车间1#加氢裂化装置关键设备中的裂化反应进料泵、裂化循环油泵、裂化脱丁烷塔重沸炉进料泵、裂化主分馏塔底泵及减压塔进料泵群设备运行工况无线实时监测。其中裂化反应进料泵、裂化循环油泵群设备本身有设备生产厂商自带设备运行在线监测装置，就地终端实时显示设备运行状况
5、。联合五车间3#常减压装置关键设备中的常底泵、闪底泵、减底泵及反应进料泵群设备运行工况无线实时监测。海顿HDS1000巡检监测系统的两台服务器安装于信息中心机房，通过企业局域网提供网络接口与各车间无线通讯站进行数据采集和信息交换。本次项目工程主要涉及到主控室至泵群之间的通讯信号线敷设，泵群附近电源引入至无线监测站的敷设工作。通讯信号线采用光纤通讯，线路走线借用仪表配线架，如果有裸露采用钢管及不锈钢软管保护。电源电缆线采用槽盒、钢管及不锈钢软管敷设，项目所用箱体、电缆线及终端设备均采用防爆认证产品。本次项目测量监测传感器、无线采集站、光纤通讯调试均由北京海顿新科技术有限公司调试，施工方只负责电缆
6、及其保护管的敷设、设备及其支架安装、传感器粘接块及打磨。通讯管路和线路施工：1）通讯管路和线路的敷设，具体为通讯线路光纤的敷设，原则上利用仪表通讯线架，视情况进行管路敷设；2）通讯线路更新，具体为通过仪表信号电缆走线槽盒至现场通讯终端防爆接线箱、导线管和连接件部分安装，电缆直达无线通讯站。电源及其电缆线管路和线路施工：1）联合一、二、三车间的总电源从现场指定原有检修电源箱引出到本工程新增电源箱，再由新增电源箱引到各用电设备。联合五车间电源从现场指定原有检修电源箱引出并送到各个用电设备。2）电源电缆线管路和线路的敷设，具体为电源电缆线的敷设，单独敷设电源管路，视情况进行利用电气配线槽敷设；3）电
7、源电缆线更新，具体为单独电源管路，由电源接入点直接独立敷设至设备终端处的防爆接线箱、导线管和连接件部分安装，主电缆直达无线通讯站。新增无线测量传感器安装于监测设备的各个测点处，设备的测点首先通过表面处理和磨平，粘接块胶粘24小时后，检验测试合格后进行安装HD501无线测量传感器，通过无线方式测量设备运行工况数据并上传至无线监测通讯站。新增的无线监测站采用支架式安装于现场设备立柱附近，读取无线传感器中的数据并上传至在线监测服务器中。3.2工程项目特点及施工技术关键本次工程特点是，边生产、边施工，施工是在不影响正常生产的状态下进行的，工作难度比较大，涉及到生产的仪表通讯走线槽，设备需要提前做好安全
8、措施，或进行切改，这样一来就需要增加大量的工作量，和延长一定的工期。本次工程涉及电气、仪表等专业，综合性工程，有交叉施工严重，对设备保护和安装要求非常严格，需要各工序间密切配合，保证工程的顺利进行。技术的关键点在于，较长的通讯光缆线路敷设和带电作业安装无线通讯站支架工作，安装后打印好标签信息，并做好保护，无线传感器安装需要对运转的泵类测点处表明打磨处理和粘接块安装。因为改造设备正处于生产状态，必须做好可靠的安全措施、和保护措施，才能进行施工。施工技术关键：敷设通讯光纤、传感器及无线采集站调试、无线采集站信号及电源接线、光纤熔接及光电传感器安装。需要电气专业、仪表保运和动力部领导大力协助。3.3
9、项目测点分布情况根据设备的关键程度、资产价值与故障易发、故障后果的严重性及现场状况，建议对如下主要设备进行监测：单位位号设备名称设备测点布置明细机组测点数（个）HD550（个）联合一车间催化裂化装置P-2009/A油浆泵1V/定子H/2H/3H/3A/4H62P-2009/B油浆泵定子H/2H/3H/3A/4H5P-2009/C油浆泵1V/定子H/2H/3H/3A/4H6P-2008/A回炼油泵定子H/2H/3H/3A/4H5P-2008/B回炼油泵定子H/2H/3H/3A/4H5P-2007/A分馏二中回流泵定子H/2H/3H/4H4P-2007/B分馏二中回流泵定子H/2H/3H/4H4P
10、-2004/1分馏一中回流泵1H/定子H/2H/3H/3A/4H6P-2004/2分馏一中回流泵1H/定子H/2H/3H/3A/4H6P-2003/A分馏顶循回流泵1V/定子H/2H/3H/3A/4H6P-2003/B分馏顶循回流泵1V/定子H/2H/3H/3A/4H6联合二车间2#常减压装置P-102/1初底泵1H/定子H/2H/3H/3A/4H62P-102/2初底泵1H/定子H/2H/3H/3A/4H6P-113/1常底泵1H/定子H/2H/3H/3A/4H6P-113/2常底泵1H/定子H/2H/3H/3A/4H6P-120/1减底泵1H/定子H/2H/3H/3A/4H6P-120/2
11、减底泵1H/定子H/2H/3H/3A/4H6P-120/3减底泵1H/定子H/2H/3H/3A/4H6联合三车间1#加氢裂化装置P-101/A裂化反应进料泵1H/定子V/2H/2A/3H/4A/5V/6H/7H/8H/8A112P-101/B裂化反应进料泵1H/定子V/2H/2A/3H/4A/5V/6H/7H/8H/8A11P-210/A裂化循环油泵1H/定子V/2H/2A/3H/4A/5V/6H/7H/8H/8A11P-210/B裂化循环油泵1H/定子V/2H/2A/3H/4A/5V/6H/7H/8H/8A11P-203/A裂化脱丁烷塔重沸炉进料泵1V/定子H/2H/3H/3A/4H6P-2
12、03/B裂化脱丁烷塔重沸炉进料泵1V/定子H/2H/3H/3A/4H6P-209/A裂化主分馏塔底泵1H/定子H/2H/3H/3A/4H6P-209/B裂化主分馏塔底泵1H/定子H/2H/3H/3A/4H6P-501/A减压塔进料泵1H/定子H/2H/3H/3A/4V6P-501/B减压塔进料泵1H/定子H/2H/3H/3A/4V6联合五车间3#常减压装置P-110/A常底泵1H/定子H/2H/3H/3A/4H64P-110/B常底泵1H/定子H/2H/3H/3A/4H6P-110/C常底泵1H/定子H/2H/3H/3A/4H6P-101/A闪底泵1H/定子H/2H/3H/3A/4H6P-10
13、1/B闪底泵1H/定子H/2H/3H/3A/4H6P-101/C闪底泵1H/定子H/2H/3H/3A/4H6P-205/A减底泵1H/定子H/2H/3H/3A/4H6P-205/B减底泵1H/定子H/2H/3H/3A/4H6P-103/A反应进料泵1VH下45度/定子VH45/2H/3H/4A/5V/7H/7A/8H9P-103/B反应进料泵1VH下45度/定子VH45/2H/3H/4A/5V/7H/7A/8H9合计24710注：在线测点数为247点，需配置HD550无线通讯站10台，HD501无线检测器247个点。每个车间配置一台离线综合点检仪器HD711作为补充采集。3.4项目主要设备及材料清单 3.4.1联合一车间巡检监测系统工程实施材料清单序号材料名称型号数量单位1光纤材料光纤（8芯多模）防爆区域使用300 米光纤收发器4个8口终端盒2个ST多模跳线(尾纤)8个ST-SC-3M-MM跳线8个ST多模耦合器16个2电源线（阻燃电缆）KVVRP3*1.5150米3镀锌管20100 米4管卡20个5镀锌管支架20个6防爆接线盒2进2出1个7网线80米8电源插线排1个3.4.2联合二车间巡检监测系统工程
