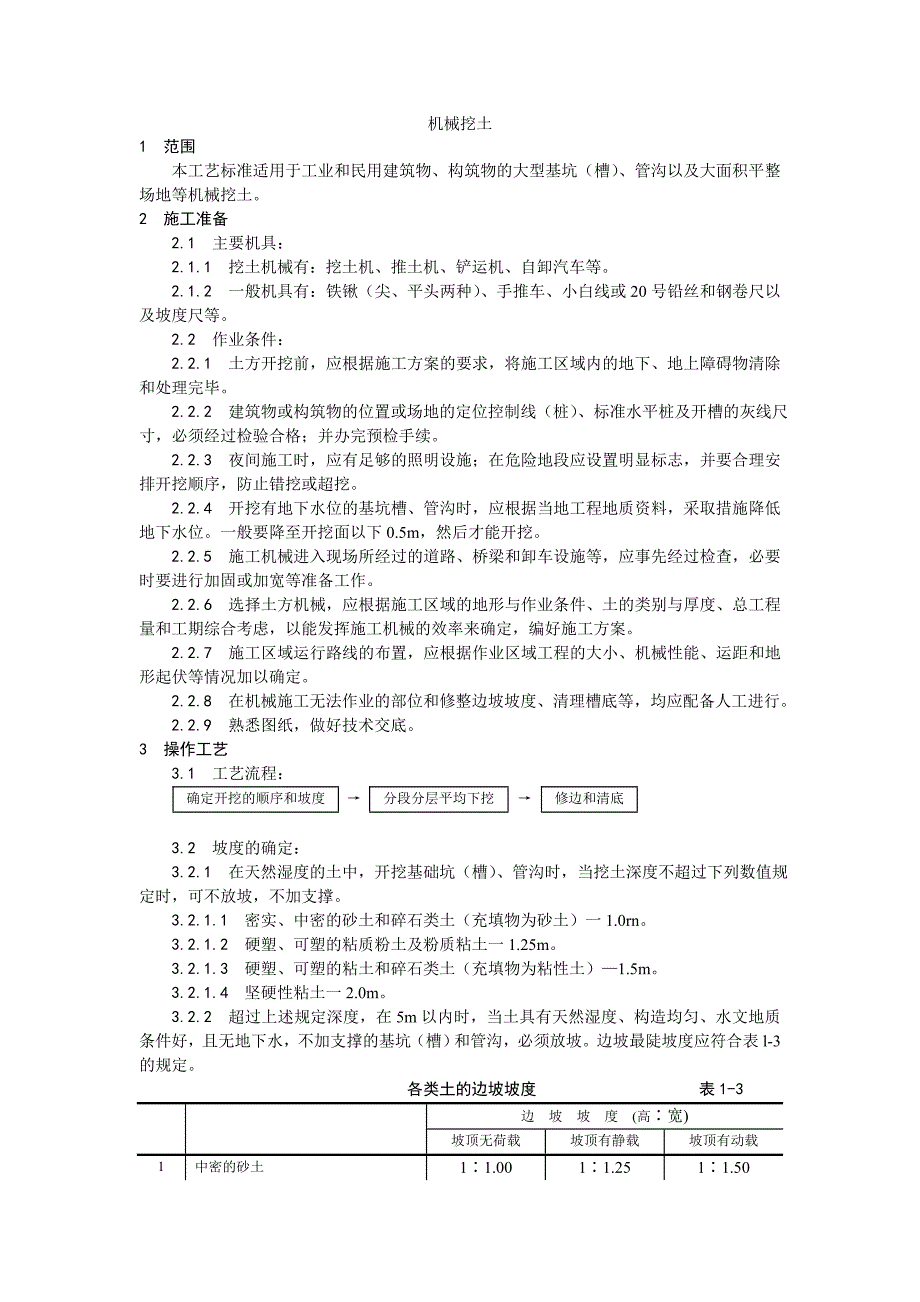

1、机械挖土1 范围 本工艺标准适用于工业和民用建筑物、构筑物的大型基坑（槽）、管沟以及大面积平整场地等机械挖土。2 施工准备 2.1 主要机具： 2.1.1 挖土机械有：挖土机、推土机、铲运机、自卸汽车等。 2.1.2 一般机具有：铁锹（尖、平头两种）、手推车、小白线或20号铅丝和钢卷尺以及坡度尺等。 2.2 作业条件： 2.2.1 土方开挖前，应根据施工方案的要求，将施工区域内的地下、地上障碍物清除和处理完毕。 2.2.2 建筑物或构筑物的位置或场地的定位控制线（桩）、标准水平桩及开槽的灰线尺寸，必须经过检验合格；并办完预检手续。 2.2.3 夜间施工时，应有足够的照明设施；在危险地段应设置明
2、显标志，并要合理安排开挖顺序，防止错挖或超挖。 2.2.4 开挖有地下水位的基坑槽、管沟时，应根据当地工程地质资料，采取措施降低地下水位。一般要降至开挖面以下0.5m，然后才能开挖。 2.2.5 施工机械进入现场所经过的道路、桥梁和卸车设施等，应事先经过检查，必要时要进行加固或加宽等准备工作。 2.2.6 选择土方机械，应根据施工区域的地形与作业条件、土的类别与厚度、总工程量和工期综合考虑，以能发挥施工机械的效率来确定，编好施工方案。 2.2.7 施工区域运行路线的布置，应根据作业区域工程的大小、机械性能、运距和地形起伏等情况加以确定。 2.2.8 在机械施工无法作业的部位和修整边坡坡度、清理
3、槽底等，均应配备人工进行。 2.2.9 熟悉图纸，做好技术交底。3 操作工艺 3.1 工艺流程：确定开挖的顺序和坡度分段分层平均下挖修边和清底 3.2 坡度的确定： 3.2.1 在天然湿度的土中，开挖基础坑（槽）、管沟时，当挖土深度不超过下列数值规定时，可不放坡，不加支撑。 3.2.1.1 密实、中密的砂土和碎石类土（充填物为砂土）一1.0rn。 3.2.1.2 硬塑、可塑的粘质粉土及粉质粘土一1.25m。 3.2.1.3 硬塑、可塑的粘土和碎石类土（充填物为粘性土）1.5m。 3.2.1.4 坚硬性粘土一2.0m。 3.2.2 超过上述规定深度，在5m以内时，当土具有天然湿度、构造均匀、水文

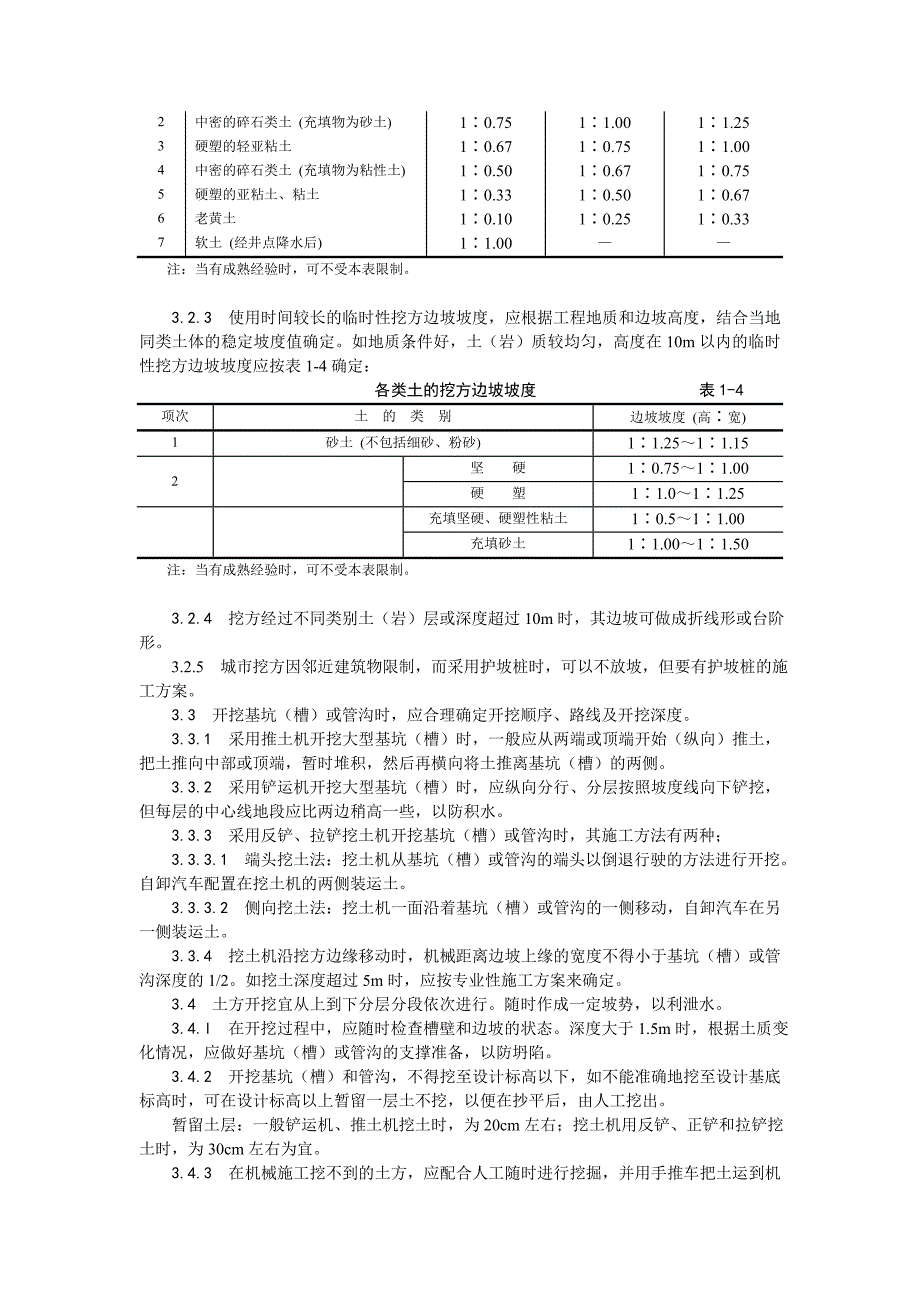

4、地质条件好，且无地下水，不加支撑的基坑（槽）和管沟，必须放坡。边坡最陡坡度应符合表l-3的规定。 各类土的边坡坡度 表1-3边 坡 坡 度 (高宽)坡顶无荷载坡顶有静载坡顶有动载1 中密的砂土11.0011.2511.502 中密的碎石类土 (充填物为砂土)10.7511.0011.253 硬塑的轻亚粘土10.6710.7511.004 中密的碎石类土 (充填物为粘性土)10.5010.6710.755 硬塑的亚粘土、粘土10.3310.5010.676 老黄土10.1010.2510.337 软土 (经井点降水后)11.00 注：当有成熟经验时，可不受本表限制。 3.2.3 使用时间较长的临
5、时性挖方边坡坡度，应根据工程地质和边坡高度，结合当地同类土体的稳定坡度值确定。如地质条件好，土（岩）质较均匀，高度在10m以内的临时性挖方边坡坡度应按表1-4确定： 各类土的挖方边坡坡度 表1-4项次土 的 类 别边坡坡度 (高宽)1砂土 (不包括细砂、粉砂)11.2511.152坚 硬10.7511.00硬 塑11.011.25充填坚硬、硬塑性粘土10.511.00充填砂土11.0011.50 注：当有成熟经验时，可不受本表限制。 3.2.4 挖方经过不同类别土（岩）层或深度超过10m时，其边坡可做成折线形或台阶形。 3.2.5 城市挖方因邻近建筑物限制，而采用护坡桩时，可以不放坡，但要有护
6、坡桩的施工方案。 3.3 开挖基坑（槽）或管沟时，应合理确定开挖顺序、路线及开挖深度。 3.3.1 采用推土机开挖大型基坑（槽）时，一般应从两端或顶端开始（纵向）推土，把土推向中部或顶端，暂时堆积，然后再横向将土推离基坑（槽）的两侧。 3.3.2 采用铲运机开挖大型基坑（槽）时，应纵向分行、分层按照坡度线向下铲挖，但每层的中心线地段应比两边稍高一些，以防积水。 3.3.3 采用反铲、拉铲挖土机开挖基坑（槽）或管沟时，其施工方法有两种； 3.3.3.1 端头挖土法：挖土机从基坑（槽）或管沟的端头以倒退行驶的方法进行开挖。自卸汽车配置在挖土机的两侧装运土。 3.3.3.2 侧向挖土法：挖土机一面沿
7、着基坑（槽）或管沟的一侧移动，自卸汽车在另一侧装运土。 3.3.4 挖土机沿挖方边缘移动时，机械距离边坡上缘的宽度不得小于基坑（槽）或管沟深度的1/2。如挖土深度超过5m时，应按专业性施工方案来确定。 3.4 土方开挖宜从上到下分层分段依次进行。随时作成一定坡势，以利泄水。 3.4.l 在开挖过程中，应随时检查槽壁和边坡的状态。深度大于1.5m时，根据土质变化情况，应做好基坑（槽）或管沟的支撑准备，以防坍陷。 3.4.2 开挖基坑（槽）和管沟，不得挖至设计标高以下，如不能准确地挖至设计基底标高时，可在设计标高以上暂留一层土不挖，以便在抄平后，由人工挖出。 暂留土层：一般铲运机、推土机挖土时，为

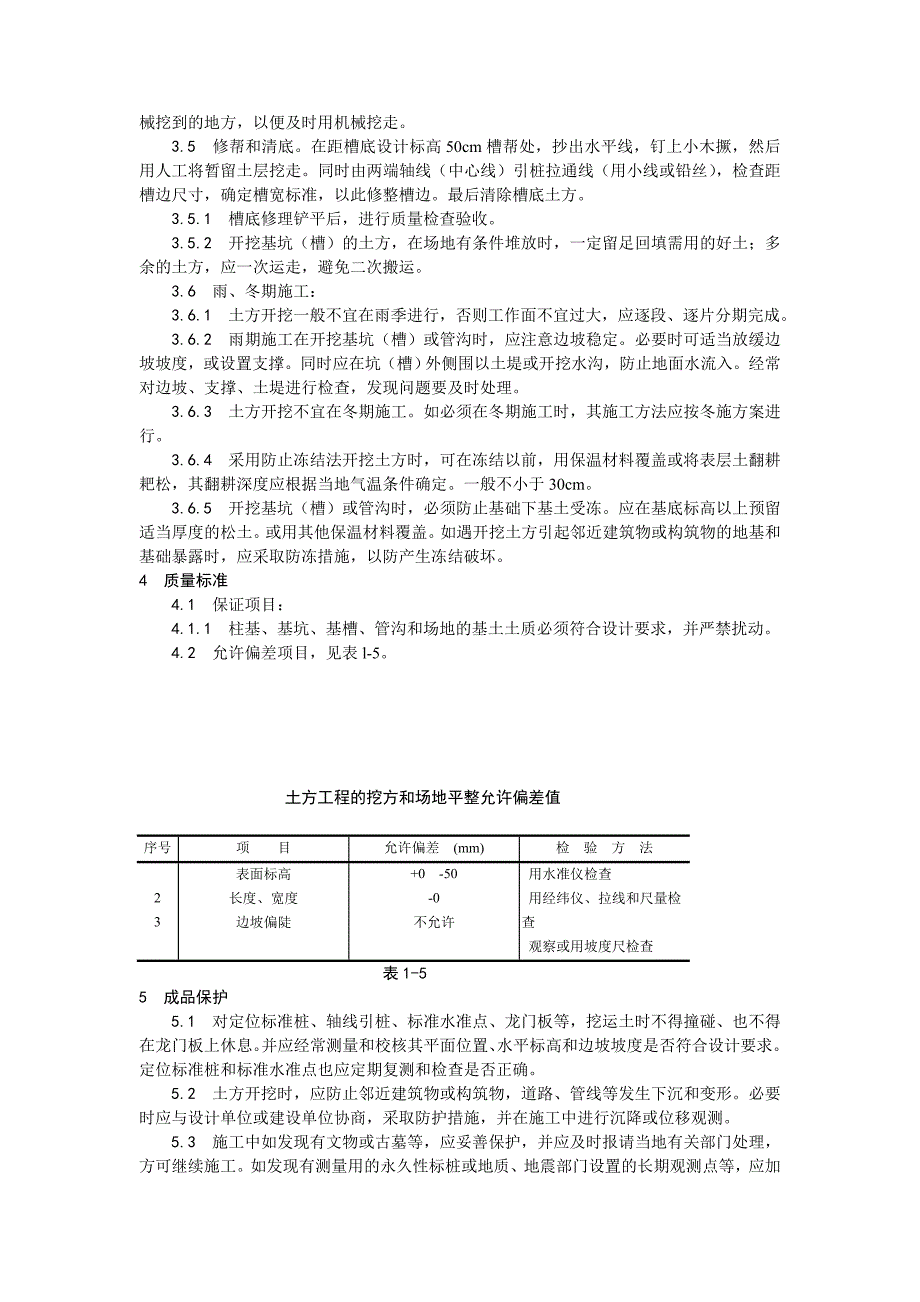

8、20cm左右；挖土机用反铲、正铲和拉铲挖土时，为30cm左右为宜。 3.4.3 在机械施工挖不到的土方，应配合人工随时进行挖掘，并用手推车把土运到机械挖到的地方，以便及时用机械挖走。 3.5 修帮和清底。在距槽底设计标高50cm槽帮处，抄出水平线，钉上小木撅，然后用人工将暂留土层挖走。同时由两端轴线（中心线）引桩拉通线（用小线或铅丝），检查距槽边尺寸，确定槽宽标准，以此修整槽边。最后清除槽底土方。 3.5.1 槽底修理铲平后，进行质量检查验收。 3.5.2 开挖基坑（槽）的土方，在场地有条件堆放时，一定留足回填需用的好土；多余的土方，应一次运走，避免二次搬运。 3.6 雨、冬期施工： 3.6.
9、1 土方开挖一般不宜在雨季进行，否则工作面不宜过大，应逐段、逐片分期完成。 3.6.2 雨期施工在开挖基坑（槽）或管沟时，应注意边坡稳定。必要时可适当放缓边坡坡度，或设置支撑。同时应在坑（槽）外侧围以土堤或开挖水沟，防止地面水流入。经常对边坡、支撑、土堤进行检查，发现问题要及时处理。 3.6.3 土方开挖不宜在冬期施工。如必须在冬期施工时，其施工方法应按冬施方案进行。 3.6.4 采用防止冻结法开挖土方时，可在冻结以前，用保温材料覆盖或将表层土翻耕耙松，其翻耕深度应根据当地气温条件确定。一般不小于30cm。 3.6.5 开挖基坑（槽）或管沟时，必须防止基础下基土受冻。应在基底标高以上预留适当厚
10、度的松土。或用其他保温材料覆盖。如遇开挖土方引起邻近建筑物或构筑物的地基和基础暴露时，应采取防冻措施，以防产生冻结破坏。4 质量标准 4.1 保证项目： 4.1.1 柱基、基坑、基槽、管沟和场地的基土土质必须符合设计要求，并严禁扰动。 4.2 允许偏差项目，见表l-5。 土方工程的挖方和场地平整允许偏差值 序号项 目允许偏差 (mm)检 验 方 法23表面标高长度、宽度边坡偏陡+0 -50-0不允许 用水准仪检查 用经纬仪、拉线和尺量检查 观察或用坡度尺检查表1-55 成品保护 5.1 对定位标准桩、轴线引桩、标准水准点、龙门板等，挖运土时不得撞碰、也不得在龙门板上休息。并应经常测量和校核其平
11、面位置、水平标高和边坡坡度是否符合设计要求。定位标准桩和标准水准点也应定期复测和检查是否正确。 5.2 土方开挖时，应防止邻近建筑物或构筑物，道路、管线等发生下沉和变形。必要时应与设计单位或建设单位协商，采取防护措施，并在施工中进行沉降或位移观测。 5.3 施工中如发现有文物或古墓等，应妥善保护，并应及时报请当地有关部门处理，方可继续施工。如发现有测量用的永久性标桩或地质、地震部门设置的长期观测点等，应加以保护。在敷设有地上或地下管线、电缆的地段进行土方施工时，应事先取得有关管理部门的书面同意，施工中应采取措施，以防止损坏管线，造成严重事故。6 应注意的质量问题 6.l 基底超挖：开挖基坑（槽
12、）管沟不得超过基底标高。如个别地方超挖时，其处理方法应取得设计单位的同意，不得私自处理。 6.2 基底未保护：基坑（槽）开挖后应尽量减少对基土的扰动。如遇基础不能及时施工时，可在基底标高以上预留30cm土层不挖，待做基础时再挖。 6.3 施工顺序不合理：应严格按施工方案规定的施工顺序进行土方开挖施工，应注意宜先从低处开挖，分层、分段依次进行，形成一定坡度，以利排水。 6.4 施工机械下沉：施工时必须了解土质和地下水位情况。推土机、铲运机一般需要在地下水位0.5m以上推铲土；挖土机一般需要在地下水位0.8m以上挖土，以防机械自重下沉。正铲挖土机挖方的台阶高度，不得超过最大挖掘高度的1.2倍。 6.5 开挖尺寸不足，边坡过陡：基坑（槽）或管沟底部的开挖宽度和坡度，除应考虑结构尺寸要求外，应根据施工需要增加工作面宽度，如排水设施、支撑结构等所需的宽度。 6.6 雨季施工时，基槽、坑底应预留30cm土层，在打混凝土垫层前再挖至设计标高。7 质量记录 本工艺标准应具备以下质量记录： 7.1 工程地质勘察报告。工程定位测量记录。
