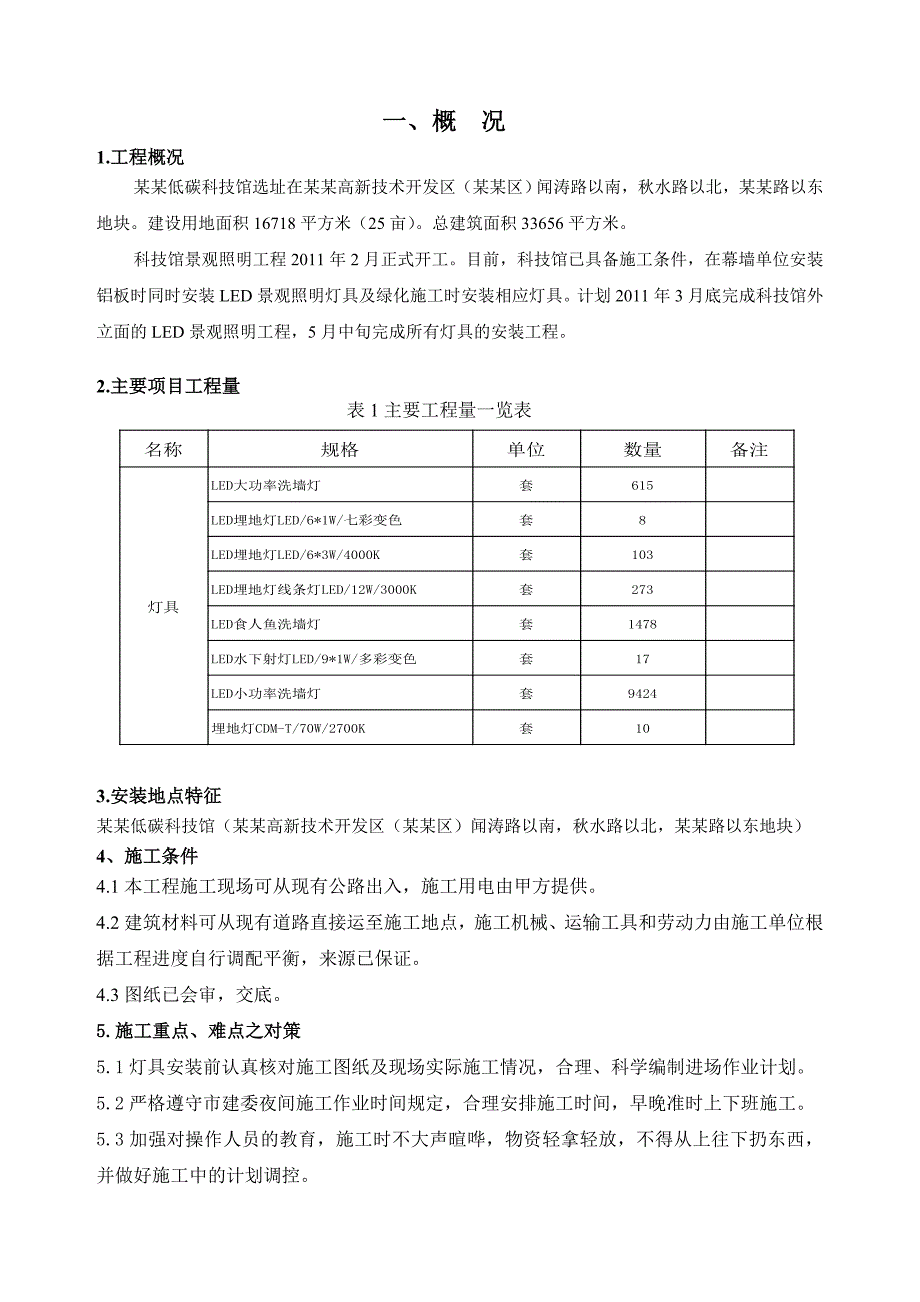

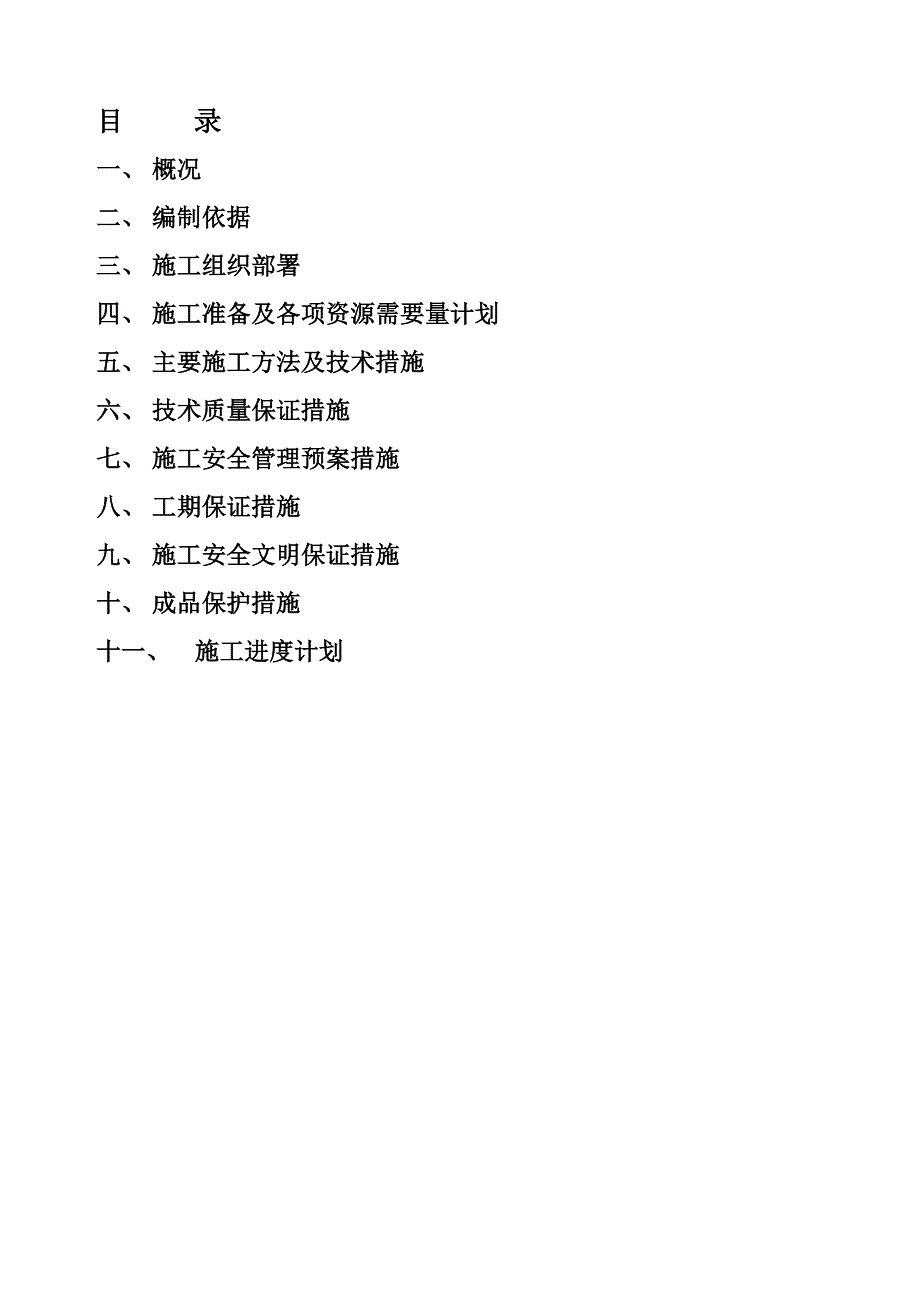

1、目 录一、 概况二、 编制依据三、 施工组织部署四、 施工准备及各项资源需要量计划五、 主要施工方法及技术措施六、 技术质量保证措施七、 施工安全管理预案措施八、 工期保证措施九、 施工安全文明保证措施十、 成品保护措施十一、 施工进度计划一、概 况1.工程概况某某低碳科技馆选址在某某高新技术开发区（某某区）闻涛路以南，秋水路以北，某某路以东地块。建设用地面积16718平方米（25亩）。总建筑面积33656平方米。科技馆景观照明工程2011年2月正式开工。目前，科技馆已具备施工条件，在幕墙单位安装铝板时同时安装LED景观照明灯具及绿化施工时安装相应灯具。计划2011年3月底完成科技馆外立面的L
2、ED景观照明工程，5月中旬完成所有灯具的安装工程。2.主要项目工程量表1主要工程量一览表3.安装地点特征某某低碳科技馆（某某高新技术开发区（某某区）闻涛路以南，秋水路以北，某某路以东地块）4、施工条件4.1本工程施工现场可从现有公路出入，施工用电由甲方提供。4.2建筑材料可从现有道路直接运至施工地点，施工机械、运输工具和劳动力由施工单位根据工程进度自行调配平衡，来源已保证。4.3图纸已会审，交底。5.施工重点、难点之对策5.1灯具安装前认真核对施工图纸及现场实际施工情况，合理、科学编制进场作业计划。5.2严格遵守市建委夜间施工作业时间规定，合理安排施工时间，早晚准时上下班施工。5.3加强对操作

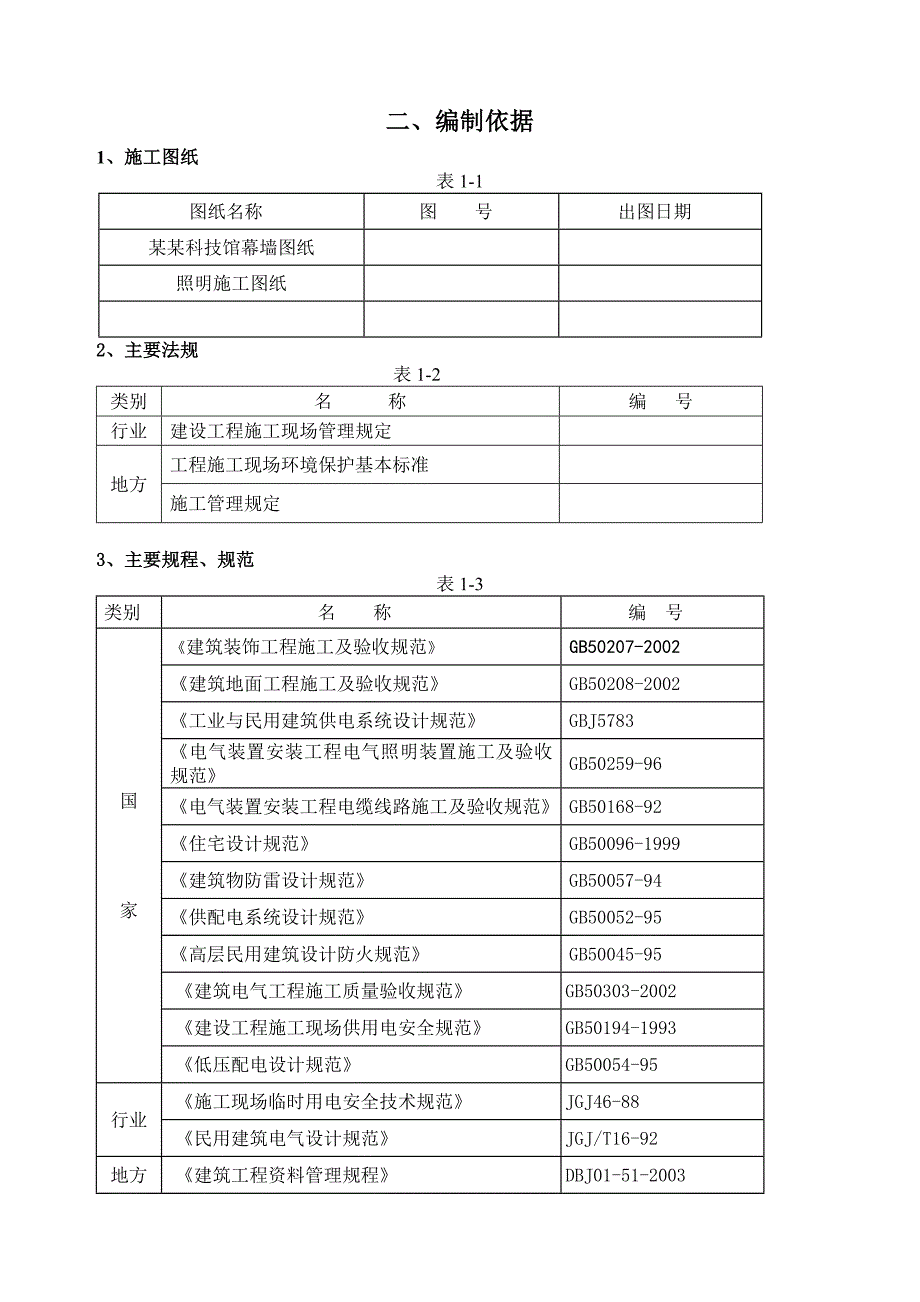

3、人员的教育，施工时不大声暄哗，物资轻拿轻放，不得从上往下扔东西，并做好施工中的计划调控。二、编制依据1、施工图纸表1-1图纸名称图 号出图日期某某科技馆幕墙图纸 照明施工图纸2、主要法规表1-2类别名 称编 号行业建设工程施工现场管理规定地方工程施工现场环境保护基本标准施工管理规定3、主要规程、规范表1-3类别名 称编 号国家建筑装饰工程施工及验收规范GB50207-2002建筑地面工程施工及验收规范GB50208-2002工业与民用建筑供电系统设计规范GBJ5783电气装置安装工程电气照明装置施工及验收规范GB50259-96电气装置安装工程电缆线路施工及验收规范GB50168-92住宅设计
4、规范GB50096-1999建筑物防雷设计规范GB50057-94供配电系统设计规范GB50052-95高层民用建筑设计防火规范GB50045-95建筑电气工程施工质量验收规范GB50303-2002建设工程施工现场供用电安全规范GB50194-1993低压配电设计规范GB50054-95行业施工现场临时用电安全技术规范JGJ46-88民用建筑电气设计规范JGJ/T16-92地方建筑工程资料管理规程DBJ01-51-2003住宅设计标准DGJ08-20-20014主要图集表1-5类别图集名称编 号地方建筑电气通用图集国家电缆敷设管内管线安装三、施工组织部署1.管理组织管理1.1组织机构项目经理
5、：技术负责人： 手机：施工员： 手机：安全员： 手机：材料员： 手机：质检员： 手机：现场联系人： 手机：1.2主要职责如下1.1.1项目经理：负责对工程的领导、指挥、协调、决策等重大事宜作决策，对工程进度、成本、质量、安全及现场文明施工等负全部责任。1.1.2技术负责人：负责编制工程施工组织设计，并在施工过程中进行动态管理，完善施工方案，对施工工序进行技术交底，组织技术培训，办理工程变更，及时收集整理工程技术档案，组织材料检验、施工试验，检查监督工序质量，调整工序设计，并及时解决施工中出现的所有技术问题。1.1.3施工员：负责安排各班组生产进度，落实施工组织设计实施，工程质量等施工过程中各种
6、施工因素管理。1.1.4安全员：负责施工现场安全防护、文明施工、消防保卫等日常监督检查工作。1.1.5材料员：负责工程材料及施工材料和机械、工具的购置、运输，监督控制现场各种材料和工具的使用情况等。1.1.6质检员：施工质量程序的管理工作，监督检查工程质量，编制、收集、整理工程质量评定资料。3.质量保证体系及分工项目部3.1质量保证体系见下图框图 工长质量员生产主管试验调试专业技术各班长现场管理各班组4.质量管理程序4.1工作质量 方案经审批方可实施方案保证 实施中优化总结 人员基本要素质量人员素质保证 执行岗位责任制 原材质量保证产品质量保证技术资料保证材料原材、半成品检验 熟悉图纸操作操作
7、过程保证按工艺标准要求 机具检测合格方可使用机具保证 周检维修保养 方案审批进入下道工序业主监理检查认可质量监理工程师复检质量监理工程师初检三工序操作技术交底 不合格不合格不合格 不合格 4.2关键控制程序内容4.2.1电缆管路敷设，线路绝缘测试，照明系统试运行，配电箱安装，灯具安装等各项工程，应及时检查，做好交底，保证工程质量。4.2.2质量检查程序：执行三检制，坚持自检、互检、交接检。5.工程目标根据某某市科学技术协会工期要求，按时进场施工。5.1质量目标：实现对业主的承诺，达到区县优标准，5.2安全目标：确保无重伤、无死亡事故、无等级火灾事故。5.3工期目标：科学组织施工，合理安排工序穿
8、插，确保合同工期实现。6.施工工期本工程工期为90天，详细安排见施工进度计划。7.施工顺序及验收安排7.1该工程总的施工顺序为7.1.1在施工阶段时间安排上，分为三个阶段：即灯具的安装；室内接线、整理；系统调试收尾交工。室内接线、整理线路测试系统调试灯具的安装装 70天 15天 5天7.1.2在施工程序上按如下原则：分路段施工土山坝路、龙船坞路、南铜路，分路段通电调试。7.1.3在同一路段按先后顺序的原则。7.1.4按路段进行调试，按路段进行竣工交接验收。7.1.5工程验收程序：班组长验收质检员验收业主验收8.作业分工部署8.1主要施工技术工人配备电工：20人，电焊工：8人，泥工：10人，管道
9、工：10人，普工：13人，总计：61人。8.2作业分工电工：负责灯具拆装，通电试灯等。（具有操作证）普工：负责灯具搬运。8.3分部分项工程及时报监理工程师验收，监理工程师验收合格后方可转入下道工序。四、施工准备及各项资源需要量计划、技术准备工作1.1项目技术负责人组织安装技术人员认真学习设计图纸，领会设计意图，做好图纸会审。图纸自审重点审查以下几个方面：施工图纸与其说明书在内容上是否一致；施工图纸及其各组成部分之间有无矛盾和错误；技术要求是否明确。1.2针对本工程特点进行质量策划，编制工程质量计划，制定特殊工序、关键工序、重点工序质量控制措施。1.3编制施工方案报上级技术主管部门审批，做好技术
10、交底，有针对性指导本工程正常施工。1.4配管和灯具各分项工程施工安装前先做样板，验收合格后方可大批量进行。2、现场准备工作2.1做好现场的临时电线敷设工作。2.2根据施工进度计划组织材料及工具进场时间计划。 3.劳动力计划表表41劳动力计划表工种 时间2月中旬2月下旬3月上旬3月中旬3月下旬4月上旬4月中旬4月下旬5月上旬5月中旬5月下旬管理人员35665333333电工5101515105581082管线工36332344222电焊工12111111111泥工00000222220普工510151510888853小计17334040282223262621114.各项工具用量计划根据施工方
11、案和施工方法及施工进度安排编制出施工所需的各种机械和器具的规格、型号、数量及使用时间。落实机具来源组织进场，机具需要量计划。5.施工机具计划表表42主要工具计划表序号名 称数 量序 号名 称数 量1弯管机4台8交流电焊机4台2数字万用表8只9台钻6台3兆欧表4套10液压开孔机4台4冲击钻5套11套丝机6台5标准电流互感器8套12数字电压表8套6接地电阻测试仪2套7钳形电流表8只6. 主要材料计划表 根据预算及施工图纸提出材料使用计划，并根据施工进度控制计划安排，制定主要材料进场时间。表4-3主要材料计划表序号编码材料名称规格、型号单位数量备注1镀锌钢管 SC50m952镀锌钢管 SC70m953镀锌钢管 SC75m954LED点光源套4505庭院路灯24*1W套506成品嵌入式控制箱台17悬挂嵌入式成套配电箱台58LED分控箱台569RVVP-2*1.5m28310YJV-2*4+E*4m154311YJV-2*4+PE4m250012YJV-2*6+E*6m545113YJV-4*25+1*16m10014YJV-4*35+1*16m10015YJV-4*4+PE4m114016YJV-4*6+PE6m21017YJV-5*16m100
