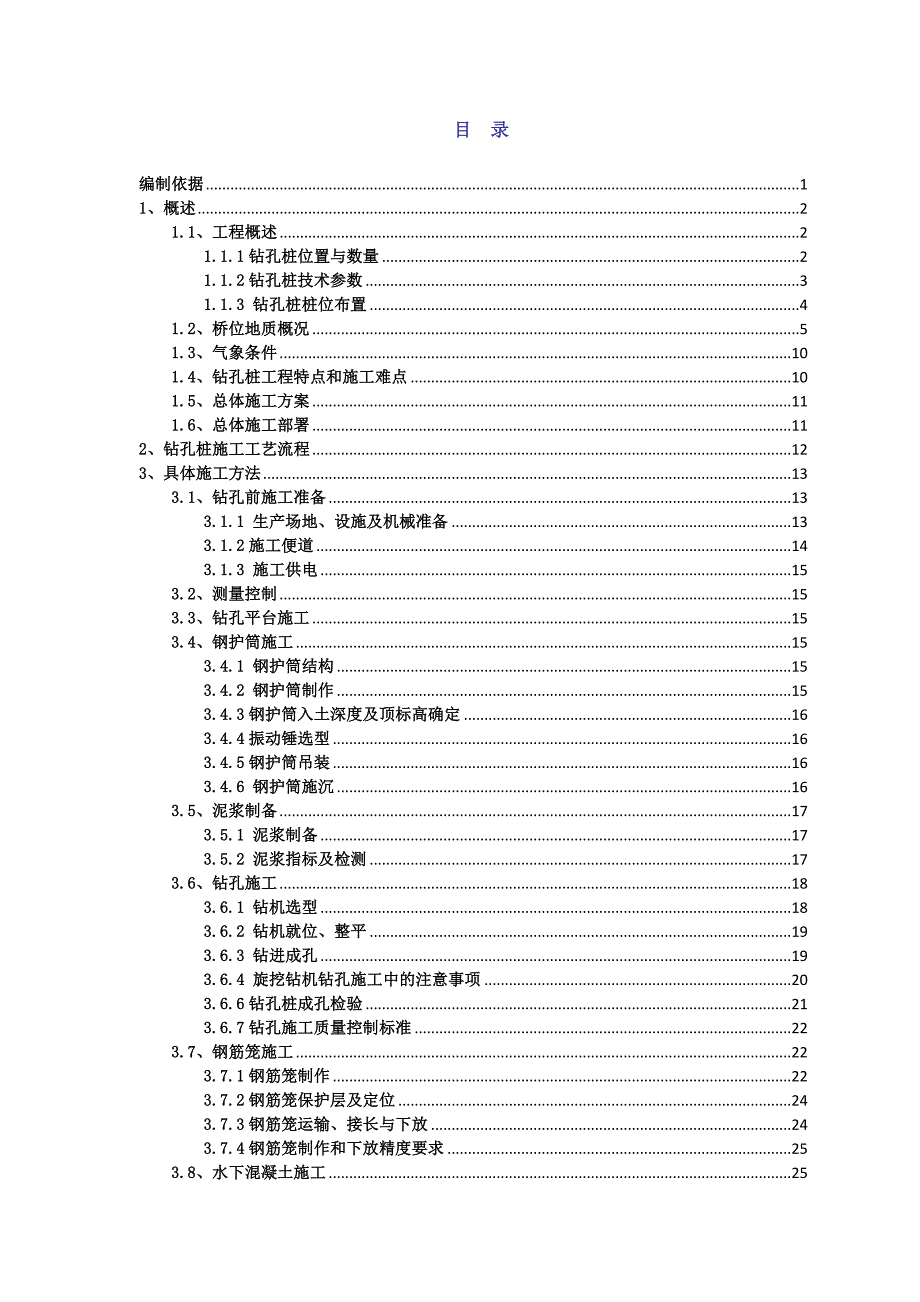

1、目 录编制依据11、概述21.1、工程概述21.1.1钻孔桩位置与数量21.1.2钻孔桩技术参数31.1.3 钻孔桩桩位布置41.2、桥位地质概况51.3、气象条件101.4、钻孔桩工程特点和施工难点101.5、总体施工方案111.6、总体施工部署112、钻孔桩施工工艺流程123、具体施工方法133.1、钻孔前施工准备133.1.1 生产场地、设施及机械准备133.1.2施工便道143.1.3 施工供电153.2、测量控制153.3、钻孔平台施工153.4、钢护筒施工153.4.1 钢护筒结构153.4.2 钢护筒制作153.4.3钢护筒入土深度及顶标高确定163.4.4振动锤选型163.4.

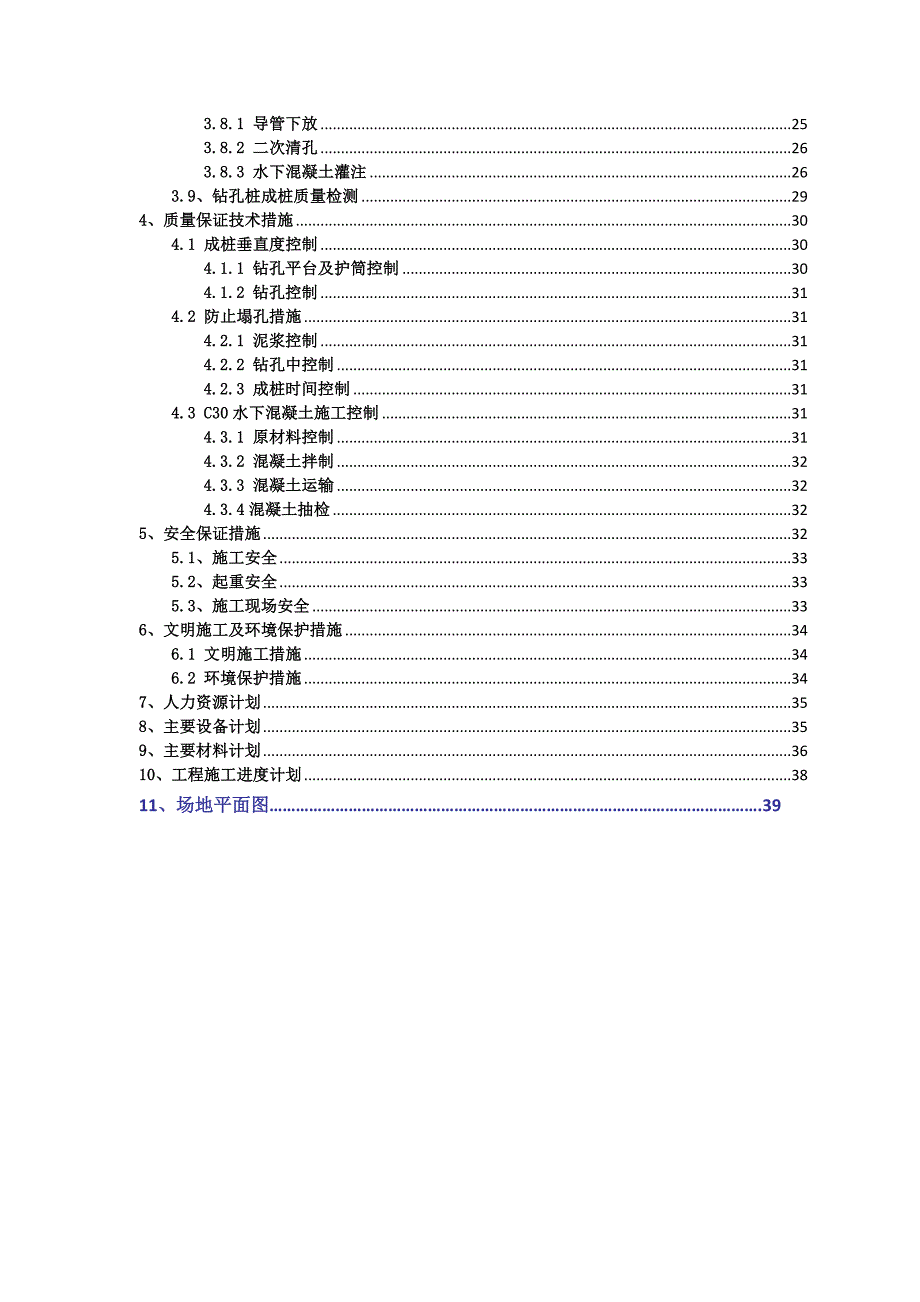

2、5钢护筒吊装163.4.6 钢护筒施沉163.5、泥浆制备173.5.1 泥浆制备173.5.2 泥浆指标及检测173.6、钻孔施工183.6.1 钻机选型183.6.2 钻机就位、整平193.6.3 钻进成孔193.6.4 旋挖钻机钻孔施工中的注意事项203.6.6钻孔桩成孔检验213.6.7钻孔施工质量控制标准223.7、钢筋笼施工223.7.1钢筋笼制作223.7.2钢筋笼保护层及定位243.7.3钢筋笼运输、接长与下放243.7.4钢筋笼制作和下放精度要求253.8、水下混凝土施工253.8.1 导管下放253.8.2 二次清孔263.8.3 水下混凝土灌注263.9、钻孔桩成桩质量检
3、测294、质量保证技术措施304.1 成桩垂直度控制304.1.1 钻孔平台及护筒控制304.1.2 钻孔控制314.2 防止塌孔措施314.2.1 泥浆控制314.2.2 钻孔中控制314.2.3 成桩时间控制314.3 C30水下混凝土施工控制314.3.1 原材料控制314.3.2 混凝土拌制324.3.3 混凝土运输324.3.4混凝土抽检325、安全保证措施325.1、施工安全335.2、起重安全335.3、施工现场安全336、文明施工及环境保护措施346.1 文明施工措施346.2 环境保护措施347、人力资源计划358、主要设备计划359、主要材料计划3610、工程施工进度计划3

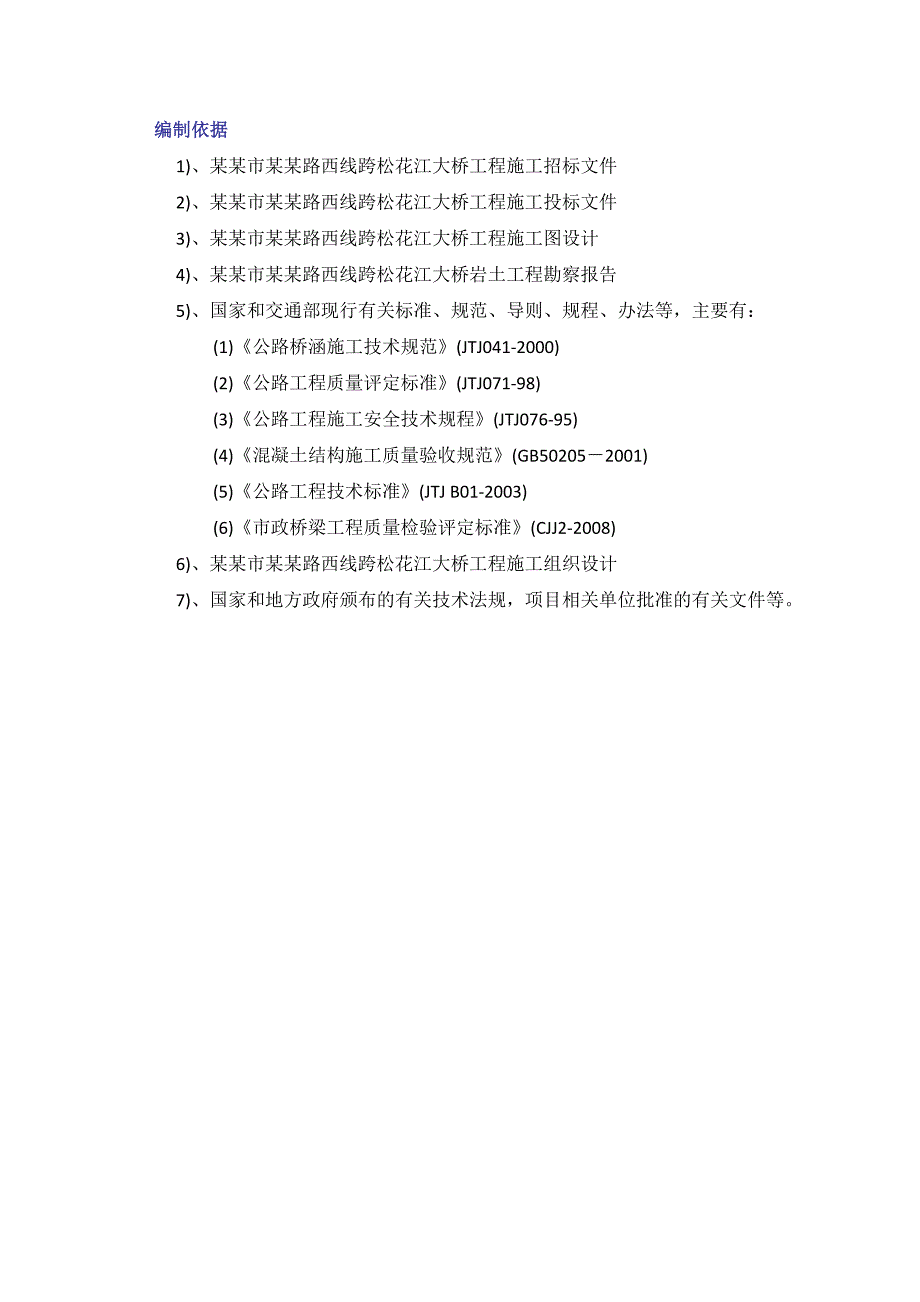

4、811、场地平面图.39编制依据1)、某某市某某路西线跨松花江大桥工程施工招标文件2)、某某市某某路西线跨松花江大桥工程施工投标文件3)、某某市某某路西线跨松花江大桥工程施工图设计4)、某某市某某路西线跨松花江大桥岩土工程勘察报告5)、国家和交通部现行有关标准、规范、导则、规程、办法等，主要有：(1)公路桥涵施工技术规范(JTJ041-2000)(2)公路工程质量评定标准(JTJ071-98)(3)公路工程施工安全技术规程(JTJ076-95)(4)混凝土结构施工质量验收规范(GB502052001)(5)公路工程技术标准(JTJ B01-2003)(6)市政桥梁工程质量检验评定标准(CJJ2
5、-2008)6)、某某市某某路西线跨松花江大桥工程施工组织设计7)、国家和地方政府颁布的有关技术法规，项目相关单位批准的有关文件等。钻孔灌注桩施工方案1、概述1.1、工程概述某某市某某路西线跨松花江大桥工程起点为松北区某某路与郑州街相交处（K0+420），终点位于群力区某某路。西线跨松花江大桥大致为南北走向，桥位距离西四环松花江大桥以东约2km，走向大致与其平行。路线北起某某路与郑州街相交处（K0+420），南下至金星畜牧厂，该段路线为地面道路；路线继续南下跨越北侧防洪大堤（K2+340）和南侧群力防洪大堤（K7+845），其中跨越松花江航道（K4+815），桥梁在松花江两侧及江心岛的漫滩上设
6、墩。路线跨越大堤后于桩号K8+283处和某某路高架桥衔接。其中标段范围自桩号K3+610K5+333m，全长1723m，南北两侧分别为6x40m 和17x40m预应力砼先简支后连续箱梁，北侧与主桥连接处为6x41.167m预应力现浇箱梁，主桥为556m自锚式悬索桥。基础自49墩至71北过渡墩，76南过渡墩至82交接墩，设计为钻孔灌注桩，桩径均为120cm，均按摩擦桩设计。40m跨径引桥段(49墩64墩)采用120cm钻孔灌注桩基础，分成左右幅，单幅6根钻孔桩，65墩承台为匝道交接墩，左右幅共22根钻孔桩。66墩68墩41.1m跨径引桥单幅10根钻孔桩，69墩和70墩41.1m跨径引桥单幅5根钻
7、孔桩，71和76过渡墩单幅5根钻孔桩，77墩82墩40m跨径引桥单幅6根钻孔桩。本合同段钻孔灌注桩总计386根。1.1.1钻孔桩位置与数量钻孔桩具体位置与数量见表1-1。表1.1-1 钻孔桩位置、数量表序号墩台号120cm桩(根数墩位数)位置149646216江心岛引桥265112江心岛引桥366681023江心岛引桥46970522江心岛引桥571,76522过渡墩67782626 江南滩涂小计3861.1.2钻孔桩技术参数各墩台钻孔桩技术参数见表1-2。 表1.1-2 钻孔桩技术参数表墩台号桩顶标高(m)桩底标高(m)桩长L(m)备注49114.04869.04845单幅6根钻孔桩双幅12
8、根钻孔桩50113.24866.2484751112.64866.44846.252112.64867.6484553112.84869.8484354113.04868.0484555113.74868.7484556113.94868.9484557114.14871.1484358114.34871.3484359114.04869.0484560112.74865.7484761112.94867.9484562113.14870.1484363113.34868.3484564113.54870.5484365左113.46170.4614311根钻孔桩65右113.46170.46
9、14366左左113.44268.442455根钻孔桩66左右113.59268.5924566右左113.59768.5974566右右113.44768.4474567左左113.67768.6774567左右113.81268.8124567右左113.8168.8104567右右113.67568.6754568左左113.89968.8994568左右114.03469.0344568右左114.03569.0354568右右113.968.9004569左113.6963.69505根钻孔桩69右113.68763.687505根钻孔桩70左113.91163.911505根钻孔桩
10、70右113.9163.910505根钻孔桩711145955单幅5根钻孔桩双幅10根钻孔桩761145955单幅5根钻孔桩双幅10根钻孔桩77113.78366.78347单幅6根钻孔桩双幅12根钻孔桩78114.58362.5835279114.38364.3835080114.18367.1834781114.98367.9834782113.78366.783471.1.3 钻孔桩桩位布置各类型墩台钻孔桩布置见图1-1。49#64#，77#82#墩 65#墩66#68#墩 69#71#、76#墩图1-1 单个墩台钻孔桩桩位布置图1.2、桥位地质概况(1)、桥址区地形、地貌与环境条件标段
11、起至桩号：K3+610K5+333，全长1723m，沿线分布有农田、水塘、水泡子，地势低洼，地形起伏变化较大，地面标高在大连高程系114.67118.51米之间。场地地貌单元属松花江低漫滩，由第四系全新统低河漫滩堆积物及现代河床堆积物组成。(2)、桥址区的地层特征与分布根据钻孔揭露和室内土工试验结果，该建筑场地勘察深度内所揭露的地层为第四系地层及白垩纪砂岩、泥岩。场地地层结构特点为典型松花江漫滩相地貌单元特征，地基土分布不均匀，性质变化较大，上部第四系地层具有23个明显沉积轮回特征，即从上到下沉积物颗粒由细到粗分布。表层由杂填土、耕土组成，上部地基土主要由粉细砂组成，中间主要由中砾砂夹厚薄不均
12、的粘性土组成，下部为白垩纪粉砂质泥岩、泥质粉砂岩。地层描述如下表1.1.4所示。表1.2-1 桥址区的地层特征描述地质年代成因类型层号土层名称层底埋深（m）层底标高（m）平均层厚（m）土 层 描 述Q4ml+pd人工1耕土0.201.10114.17118.420.44褐色-黑色，包含植物根系，结构松散，主要分布在沿线农田。1-1杂填土0.300.90114.50116.410.59杂色，含生活垃圾和建筑垃圾，主要分布在群力防洪大堤里侧道路上。1-2素填土0.305.50115.62118.182.67黄褐色-褐色，主要由粉质粘土和砂类土构成.主要分布在群力大堤和沿线防洪堤坝。1-3冰0.10
13、1.40114.56116.190.51冬季由地表水冻结形成，主要分布在水泡、水塘等低洼地带。Q42al（全新统低漫滩堆积）冲积2粉砂2.0013.00108.40118.423.75黄色-灰色，松散-稍密，湿饱和，含粘性土夹层，主要成份为石英、长石，颗粒形状近圆球形，颗粒级配一般，粘粒含量较高。沿线均有分布。2-1粉质粘土0.6010.8109.26117.381.95黄褐色-灰色，流塑，高压缩性，干强度中等，稍有光滑，韧性中等，摇振反应无。沿线不连续分布。2-2淤泥质粉质粘土1.8012.20104.82113.002.98灰色，流塑，高压缩性，低渗透性，干强度中等，稍有光滑，韧性中等，摇振反应无，
