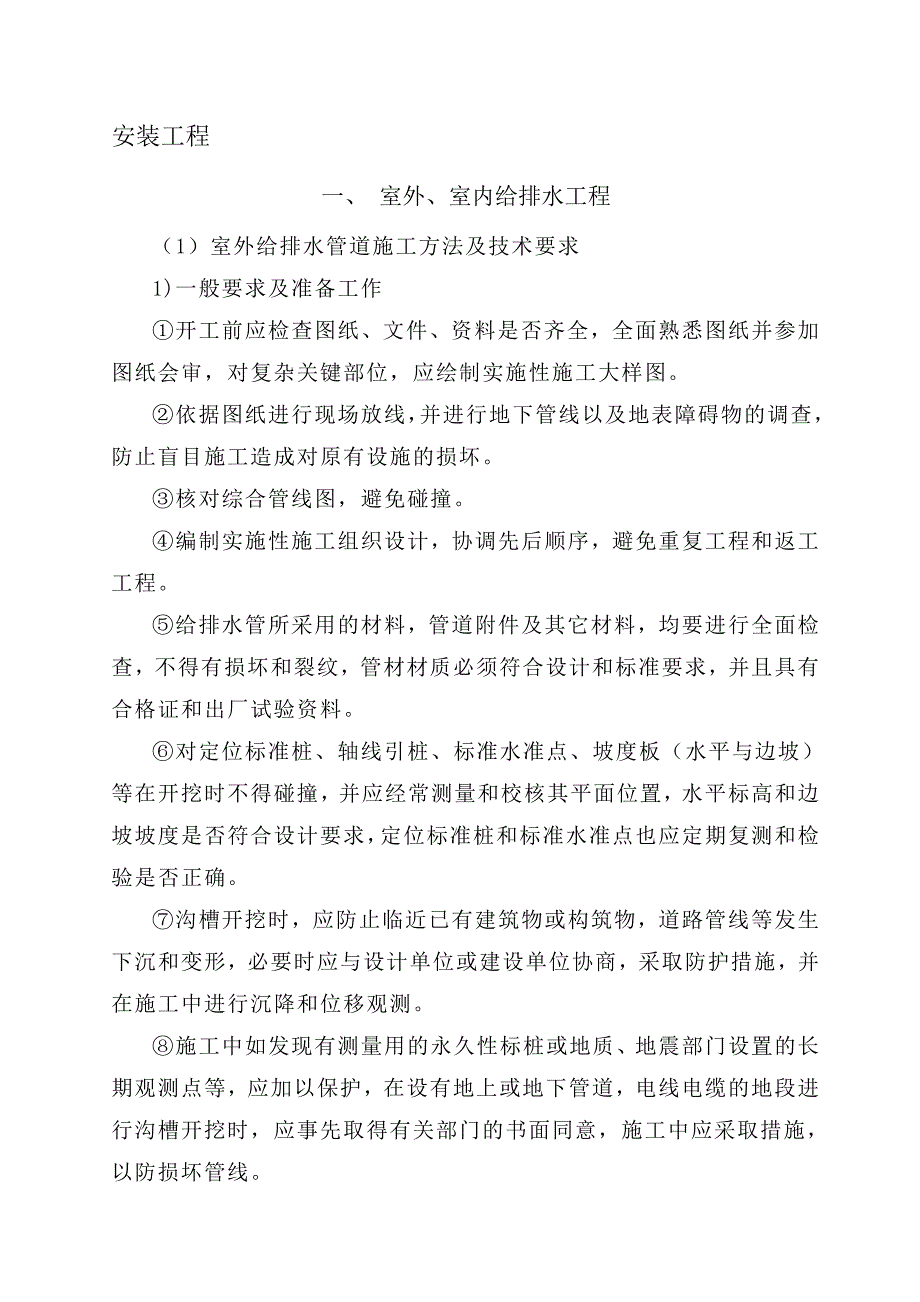

松山湖三期水电工程施工组织设计.doc_第1页
第1页 / 共33页

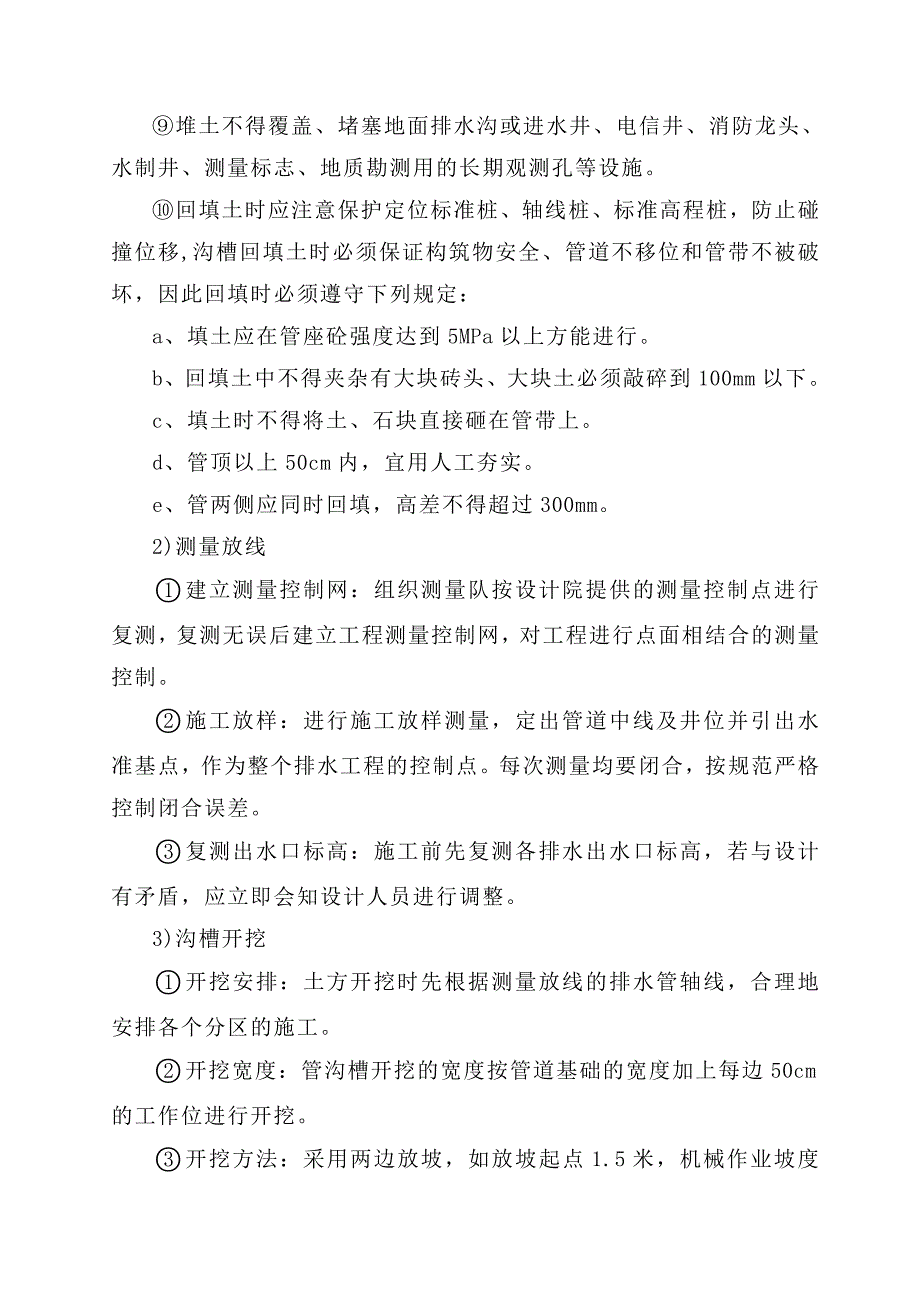

松山湖三期水电工程施工组织设计.doc_第2页
第2页 / 共33页

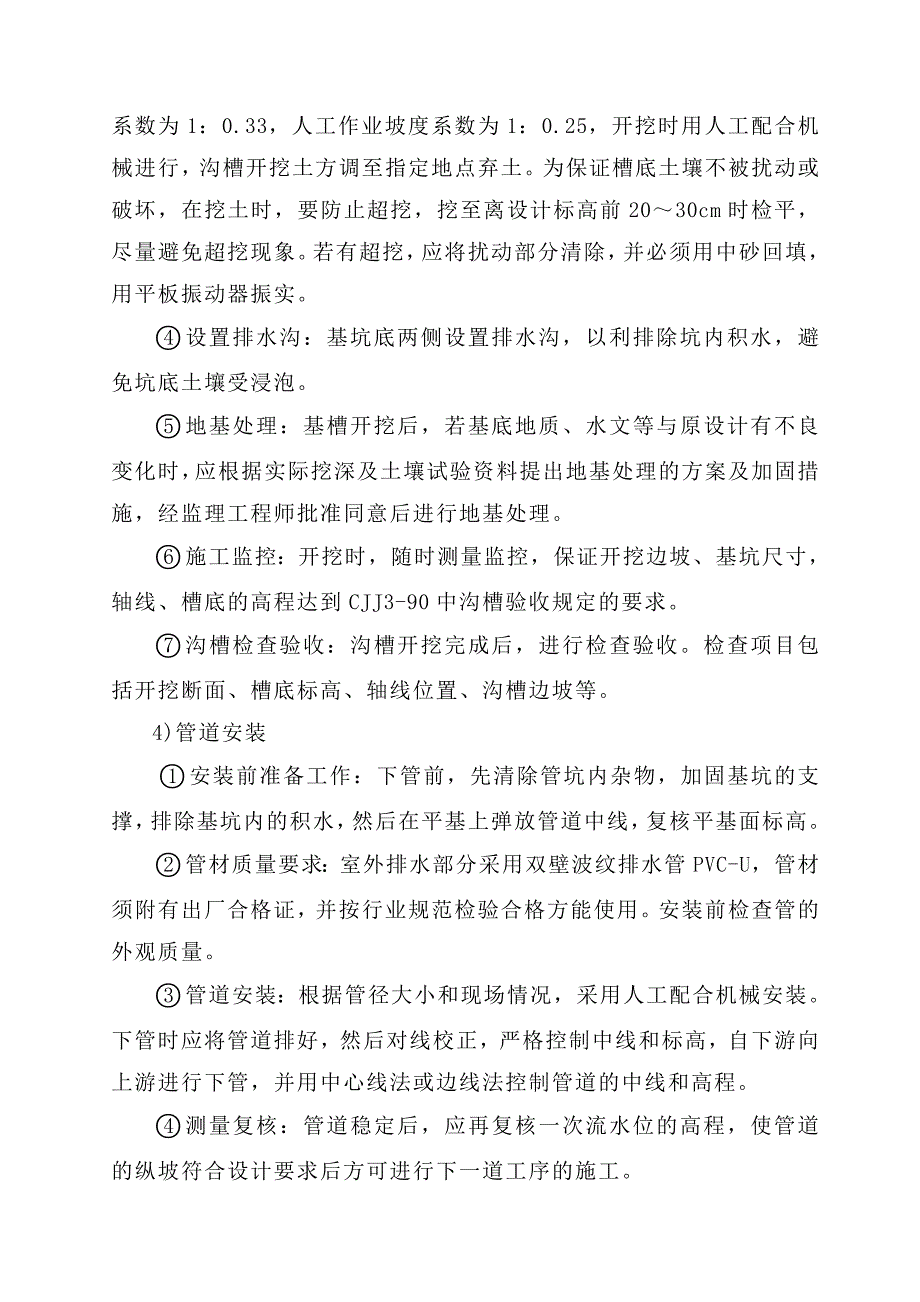

松山湖三期水电工程施工组织设计.doc_第3页
第3页 / 共33页
松山湖三期水电工程施工组织设计.doc_第4页
第4页 / 共33页
松山湖三期水电工程施工组织设计.doc_第5页
第5页 / 共33页
松山湖三期水电工程施工组织设计.doc_第6页
第6页 / 共33页
松山湖三期水电工程施工组织设计.doc_第7页
第7页 / 共33页
松山湖三期水电工程施工组织设计.doc_第8页
第8页 / 共33页
松山湖三期水电工程施工组织设计.doc_第9页
第9页 / 共33页
松山湖三期水电工程施工组织设计.doc_第10页
第10页 / 共33页
亲,该文档总共33页,到这儿已超出免费预览范围,如果喜欢就下载吧!
资源描述

《松山湖三期水电工程施工组织设计.doc》由会员分享,可在线阅读,更多相关《松山湖三期水电工程施工组织设计.doc(33页珍藏版)》请在第壹文秘上搜索。

1、安装工程一、 室外、室内给排水工程(1)室外给排水管道施工方法及技术要求1)一般要求及准备工作开工前应检查图纸、文件、资料是否齐全,全面熟悉图纸并参加图纸会审,对复杂关键部位,应绘制实施性施工大样图。依据图纸进行现场放线,并进行地下管线以及地表障碍物的调查,防止盲目施工造成对原有设施的损坏。核对综合管线图,避免碰撞。编制实施性施工组织设计,协调先后顺序,避免重复工程和返工工程。给排水管所采用的材料,管道附件及其它材料,均要进行全面检查,不得有损坏和裂纹,管材材质必须符合设计和标准要求,并且具有合格证和出厂试验资料。对定位标准桩、轴线引桩、标准水准点、坡度板(水平与边坡)等在开挖时不得碰撞,并应

2、经常测量和校核其平面位置,水平标高和边坡坡度是否符合设计要求,定位标准桩和标准水准点也应定期复测和检验是否正确。沟槽开挖时,应防止临近已有建筑物或构筑物,道路管线等发生下沉和变形,必要时应与设计单位或建设单位协商,采取防护措施,并在施工中进行沉降和位移观测。施工中如发现有测量用的永久性标桩或地质、地震部门设置的长期观测点等,应加以保护,在设有地上或地下管道,电线电缆的地段进行沟槽开挖时,应事先取得有关部门的书面同意,施工中应采取措施,以防损坏管线。堆土不得覆盖、堵塞地面排水沟或进水井、电信井、消防龙头、水制井、测量标志、地质勘测用的长期观测孔等设施。回填土时应注意保护定位标准桩、轴线桩、标准高

3、程桩,防止碰撞位移,沟槽回填土时必须保证构筑物安全、管道不移位和管带不被破坏,因此回填时必须遵守下列规定:a、填土应在管座砼强度达到5MPa以上方能进行。b、回填土中不得夹杂有大块砖头、大块土必须敲碎到100mm以下。c、填土时不得将土、石块直接砸在管带上。d、管顶以上50cm内,宜用人工夯实。e、管两侧应同时回填,高差不得超过300mm。2)测量放线建立测量控制网:组织测量队按设计院提供的测量控制点进行复测,复测无误后建立工程测量控制网,对工程进行点面相结合的测量控制。施工放样:进行施工放样测量,定出管道中线及井位并引出水准基点,作为整个排水工程的控制点。每次测量均要闭合,按规范严格控制闭合

4、误差。复测出水口标高:施工前先复测各排水出水口标高,若与设计有矛盾,应立即会知设计人员进行调整。3)沟槽开挖开挖安排:土方开挖时先根据测量放线的排水管轴线,合理地安排各个分区的施工。开挖宽度:管沟槽开挖的宽度按管道基础的宽度加上每边50cm的工作位进行开挖。开挖方法:采用两边放坡,如放坡起点1.5米,机械作业坡度系数为1:0.33,人工作业坡度系数为1:0.25,开挖时用人工配合机械进行,沟槽开挖土方调至指定地点弃土。为保证槽底土壤不被扰动或破坏,在挖土时,要防止超挖,挖至离设计标高前2030cm时检平,尽量避免超挖现象。若有超挖,应将扰动部分清除,并必须用中砂回填,用平板振动器振实。设置排水

5、沟:基坑底两侧设置排水沟,以利排除坑内积水,避免坑底土壤受浸泡。地基处理:基槽开挖后,若基底地质、水文等与原设计有不良变化时,应根据实际挖深及土壤试验资料提出地基处理的方案及加固措施,经监理工程师批准同意后进行地基处理。施工监控:开挖时,随时测量监控,保证开挖边坡、基坑尺寸,轴线、槽底的高程达到CJJ3-90中沟槽验收规定的要求。沟槽检查验收:沟槽开挖完成后,进行检查验收。检查项目包括开挖断面、槽底标高、轴线位置、沟槽边坡等。4)管道安装安装前准备工作:下管前,先清除管坑内杂物,加固基坑的支撑,排除基坑内的积水,然后在平基上弹放管道中线,复核平基面标高。管材质量要求:室外排水部分采用双壁波纹排

6、水管PVC-U,管材须附有出厂合格证,并按行业规范检验合格方能使用。安装前检查管的外观质量。管道安装:根据管径大小和现场情况,采用人工配合机械安装。下管时应将管道排好,然后对线校正,严格控制中线和标高,自下游向上游进行下管,并用中心线法或边线法控制管道的中线和高程。测量复核:管道稳定后,应再复核一次流水位的高程,使管道的纵坡符合设计要求后方可进行下一道工序的施工。管材在吊运及放入沟内时,应采用可靠的软带吊具,平稳下沟,不得与沟壁或沟底激烈碰撞。管道转弯处应设弯头,靠管材的弯曲转弯时,其幅度不能过大,而且管径愈大则允许弯曲愈小。下管安装作业中,必须保证沟槽排水畅通,严禁泡沟槽。雨季施工时,应注意

7、防止管材漂浮,管线安装完毕尚未填土时,一旦遭水浸泡,应进行中心线和管顶高程的复测和外观检查,如发生移位、漂浮等现象,做返工处理。5)接口连接程序:准备 清理工作面及胶圈上胶圈 刷润滑剂 对口检查检查管材、管件及橡胶圈的质量。当连接的管子需要切断时,需在插口端另行倒角,并应划出插入长度标线,然后再进行连接。切断管材时,应保证断口平正且垂直管轴线。将承口内的橡胶圈沟槽、插口端工作面及橡胶圈清理干净,不得有土或其它杂物。上胶圈,将橡胶圈正确安装在橡胶圈沟槽中,不得装反或扭曲。为了安装方便可用水浸湿胶圈,但不得在胶圈上涂抹润滑剂安装。刷润滑剂,用毛刷将润滑剂均匀地涂在装嵌的承口处的橡胶圈和管子插口端外

8、表面上,但不得将润滑剂涂到承口的橡胶圈沟槽内,润滑剂可采用V型脂肪酸盐,禁止用黄油或其它油类作润滑剂。对口插入,将连接管道的插口对准承口,保持插入管端的平直,用手动葫芦或其它拉力机械将管一次插至标线。若插入阻力过大,切勿强行插入,以房橡胶圈扭曲。6)井体施工施工测量:施工前,进行平面及水准控制测量及复测,保证井中心位置高程及井距符合设计要求,并定出中心点,划上砌筑位置及标出砌筑高度,便于操作人员掌握。砌筑检查井:砌筑检查井应校核内径,收口段要每皮砖检查有无偏移,且要事先确定收口段的高度,可按规定每皮砖缩入2cm,砌一皮砖既缩入4cm。在井下部支管伸入处,特别是管底两侧,要用砂浆碎石捣插密实,其

9、余则要每层斩砖砌包妥当,务使不渗漏,且要避免上下层砖对缝。安装井环:井砌筑完毕及时装上预制井环,井盖按设计要求放置平衡,确保与路面标高保持一致。7)质量保证项目:检查井井内流槽应平顺,位置正确,不得有建筑垃圾等杂物。检查井井环、井盖必须完整无缺,安装平稳,位置准确。井框、井盖必须完整无损,安装平稳,位置准确。8)回填人工回填:为确保管道在回填不被损坏,使用人工在管道两边填石屑,并填至管道以上300mm500mm,当人工填土至管道700mm以后,才使用机械回填。回填夯实:管道安装合格后立即回填到管顶以上一倍管径高度,回填土应分层夯实。不带水回填:回填时沟槽内无积水,不带水回填,不回填淤泥和有机物

10、,回填土中不得含有石块、砖及其它硬物体。对称回填:沟道回填从管道、检查井等构筑物两侧同时对称回填,确保管道及构筑物不产生位移,必要时可采用限位措施。回填土压实标准和检验方法:详见下表。回填土的压实度标准序号项目压实度检验频率检验方法范围点数1胸腔部分90.5%两井之间每层一组(3点)用环刀法检验2管顶以上500mm85%3管顶500mm至地面0800mm95%800mm92%(2)室内给排水工程施工工艺及技术要求根据工程要求,综合考虑施工条件和工程特点,紧密配合土建施工,墙板、梁、水池等钢筋绑扎好以后即进行套管预埋工作;每层楼面模板立好即进行预留洞和过楼板套管预埋。模板拆除清理后,清理预埋套管

11、和预留洞内杂物后,即进行竖向管道安装;地下室模板拆除后,安装各类干管;卫生间砌墙完毕开槽暗装给水管道;配合外墙安装排水管道管道系统;给水管道边安装管道,边进行试压,待系统管道安装完成后,即进行系统试压,埋地排水管灌水、闭水试验。1、给水管道安装方法:按工程施工技术规律和合理的组织关系,分为施工准备(配合土建预留孔洞及各类套管预埋)、支架制作、支架安装、管道安装、压力试验、热水管道保温,初步冲洗、系统冲洗、消毒、系统调试、送水交工等程序。1)、施工要点给水管道必须采用与管材相适应的管件。生活给水系统所涉及的材料必须达到饮用水卫生标准。生产给水系统管道在交付使用前必须冲洗和消毒,并经有关部门取样检

12、验,符合国家生活饮用水标准,方可使用;阀门安装前,应作强度和严密性试验。对于安装在主干管上起切断作用的闭路阀门,应逐个作强度和严密性试验。强度和严密性试验压力应为阀门出厂规定的压力。给水管道水压必须符合设计要求。当设计未注明时,各种材料的给水管道系统试验压力应符合设计规定或国家标准规范的规定;各种承压管道系统和设备应做水压试验,非承压管道系统和设备应做灌水试验;各类金属管道应按有关规定做好防腐蚀处理;给排水管道穿过地下室或地下构筑物外墙时,应采取防水措施。对有严格防水要求的,应采取柔性防水套管;一般可采用刚性防水套管。管道支、吊、托架的安装,位置应正确,与管道接触应紧密,固定应牢靠;隐蔽或埋地

13、的排水管道在隐蔽前必须做通水和灌水试验,其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。2)、施工方法衬塑钢管生活给水管水表前生活给水管道采用衬塑钢管,DN100以下采用丝扣连接,DN100及DN100以上采用卡箍连接,管与阀门、水表连接采用丝接,丝接接口要严密牢实。衬塑钢管DN100及DN100以上采用配套专用卡箍,管道沟槽式卡箍连接工艺是近年来在国内管道安装中在推广的一种新工艺,和传统的焊接等工艺相比,具有施工快速简单、接口安装可靠、隔振、占空间小、不易腐蚀、维护改造方便等优点。管道沟槽式卡箍连接艺流程是:安装准备管子滚槽管道连接通水试验。安装前准备a、 主要机具:开孔机,滚槽机,钢

14、管切割机,滚槽机尾架,板手,游标卡尺,水平仪,木榔头,安装脚手架,润滑剂等。b、 根据图纸管道位置安装好管道的支架、吊架。c、 对管子进行外观检查,管子外圆应均匀,无锈蚀,无飞刺。d、 清除管内污垢和杂物,校直管子。管子滚槽a、 用切管机将钢管按所需长度切割,切口应平整。切口处若有毛刺,应用砂轮机打磨。b、 将需加工沟槽的钢管架在滚槽机和滚槽机尾架上,c、 用水平仪调整滚槽机尾架,使滚槽机和钢管处于水平位置。d、 将钢管端面与滚槽机下滚轮挡板端面贴紧,即钢管与滚槽机下滚轮挡板端面成90。e、 启动滚槽机电机,徐徐压下千斤顶,使上压轮均匀滚压钢管至预定的沟槽深度为止,停机。f、 用游标卡尺、深度

15、尺检查沟槽的深度和宽度等尺寸,确认符合标准要求。g、 千斤顶卸荷,取出钢管。管道安装a、 安装应遵循先装大口径、总管、立管,后装小口径、支管的原则。安装过程中应按连接顺序连续安装,以免出现段与段之间连接困难和影响管道整体性能。b、 管道按头两端应设支撑点,以保证接口牢固。c、 准备好符合要求的沟槽管段、配件和附件。钢管端面不得有毛刺。d、 检查橡胶密封圈是否损伤,将其套上一根钢管的端部。e、 将另一根钢管靠近套上橡胶密封圈的钢管端部,两端间应按标准要求留有一定间隙。f、 将橡胶密封圈套上另一根钢管端部,使橡胶密封圈位于接口中间部位,并在其周边涂抹润滑剂(洗洁精或肥皂水)。润滑剂涂抹应均匀。g、 检查两端管道中轴线,应使其尽量保持一致。h、 在接口位置橡胶密封圈外侧将金属卡箍上、下接头凸边卡进沟槽内。i、 压紧上、下接头的耳部,并用木榔头槌紧接头凸缘处,将上、下接头靠紧。j、 在接头螺孔位置穿上螺拴,并均匀轮换拧紧螺母,以防止橡胶密封圈起皱。收紧力矩应适中,严禁用大板手上紧小螺拴,以免收紧力过大,螺拴受损伤。k、 检查确认卡箍接头凸边全圆周卡进沟槽内。管子开孔、安装机械三通a、 安装机械三通、
