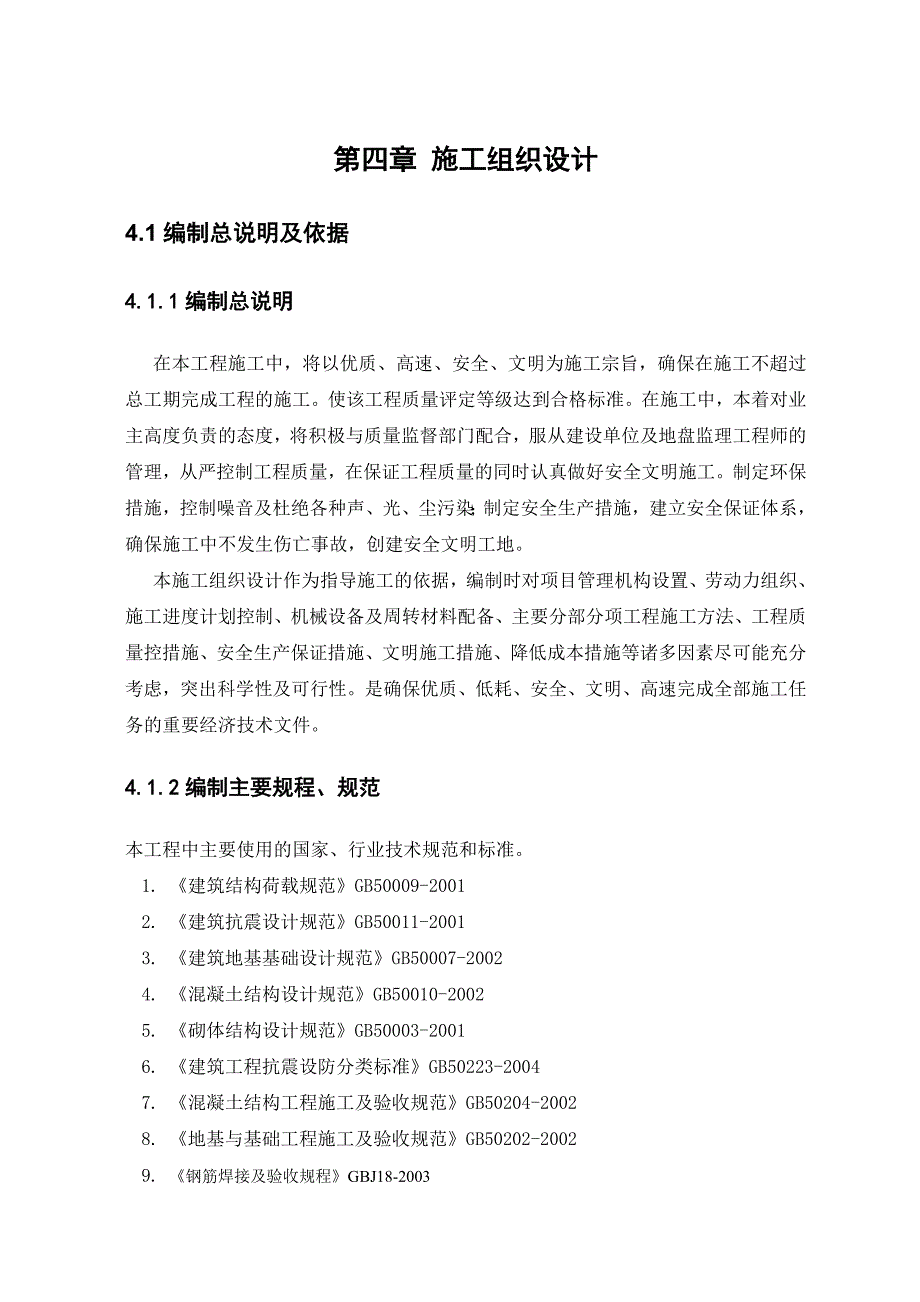

1、第四章 施工组织设计4.1编制总说明及依据4.1.1编制总说明在本工程施工中，将以优质、高速、安全、文明为施工宗旨，确保在施工不超过总工期完成工程的施工。使该工程质量评定等级达到合格标准。在施工中，本着对业主高度负责的态度，将积极与质量监督部门配合，服从建设单位及地盘监理工程师的管理，从严控制工程质量，在保证工程质量的同时认真做好安全文明施工。制定环保措施，控制噪音及杜绝各种声、光、尘污染；制定安全生产措施，建立安全保证体系，确保施工中不发生伤亡事故，创建安全文明工地。本施工组织设计作为指导施工的依据，编制时对项目管理机构设置、劳动力组织、施工进度计划控制、机械设备及周转材料配备、主要分部分项
2、工程施工方法、工程质量控措施、安全生产保证措施、文明施工措施、降低成本措施等诸多因素尽可能充分考虑，突出科学性及可行性。是确保优质、低耗、安全、文明、高速完成全部施工任务的重要经济技术文件。4.1.2编制主要规程、规范本工程中主要使用的国家、行业技术规范和标准。1. 建筑结构荷载规范GB50009-20012. 建筑抗震设计规范GB50011-20013. 建筑地基基础设计规范GB50007-20024. 混凝土结构设计规范GB50010-20025. 砌体结构设计规范GB50003-20016. 建筑工程抗震设防分类标准GB50223-20047. 混凝土结构工程施工及验收规范GB50204

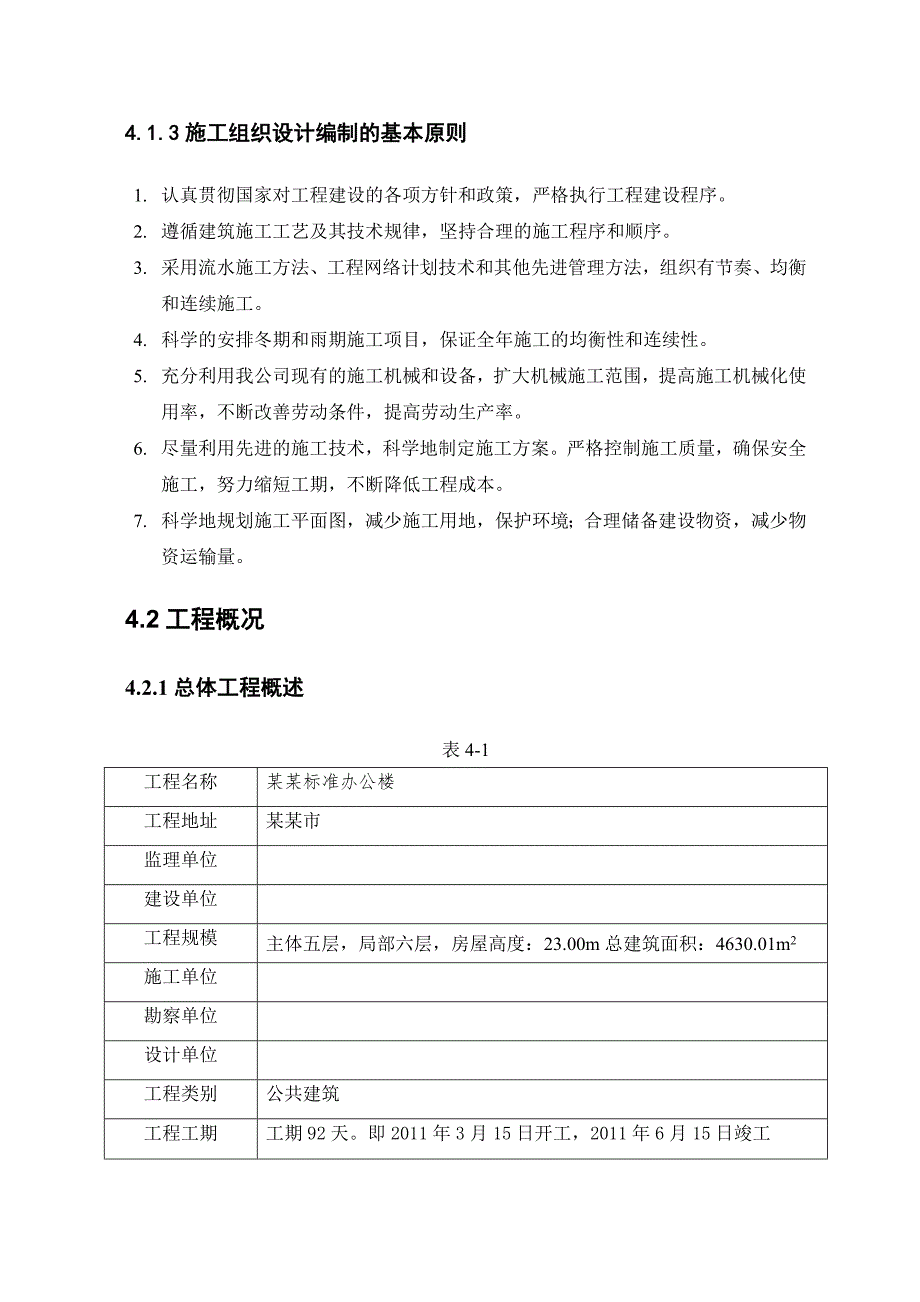

3、-20028. 地基与基础工程施工及验收规范GB50202-20029. 钢筋焊接及验收规程GBJ18-20034.1.3施工组织设计编制的基本原则1. 认真贯彻国家对工程建设的各项方针和政策，严格执行工程建设程序。2. 遵循建筑施工工艺及其技术规律，坚持合理的施工程序和顺序。3. 采用流水施工方法、工程网络计划技术和其他先进管理方法，组织有节奏、均衡和连续施工。4. 科学的安排冬期和雨期施工项目，保证全年施工的均衡性和连续性。5. 充分利用我公司现有的施工机械和设备，扩大机械施工范围，提高施工机械化使用率，不断改善劳动条件，提高劳动生产率。6. 尽量利用先进的施工技术，科学地制定施工方案。严

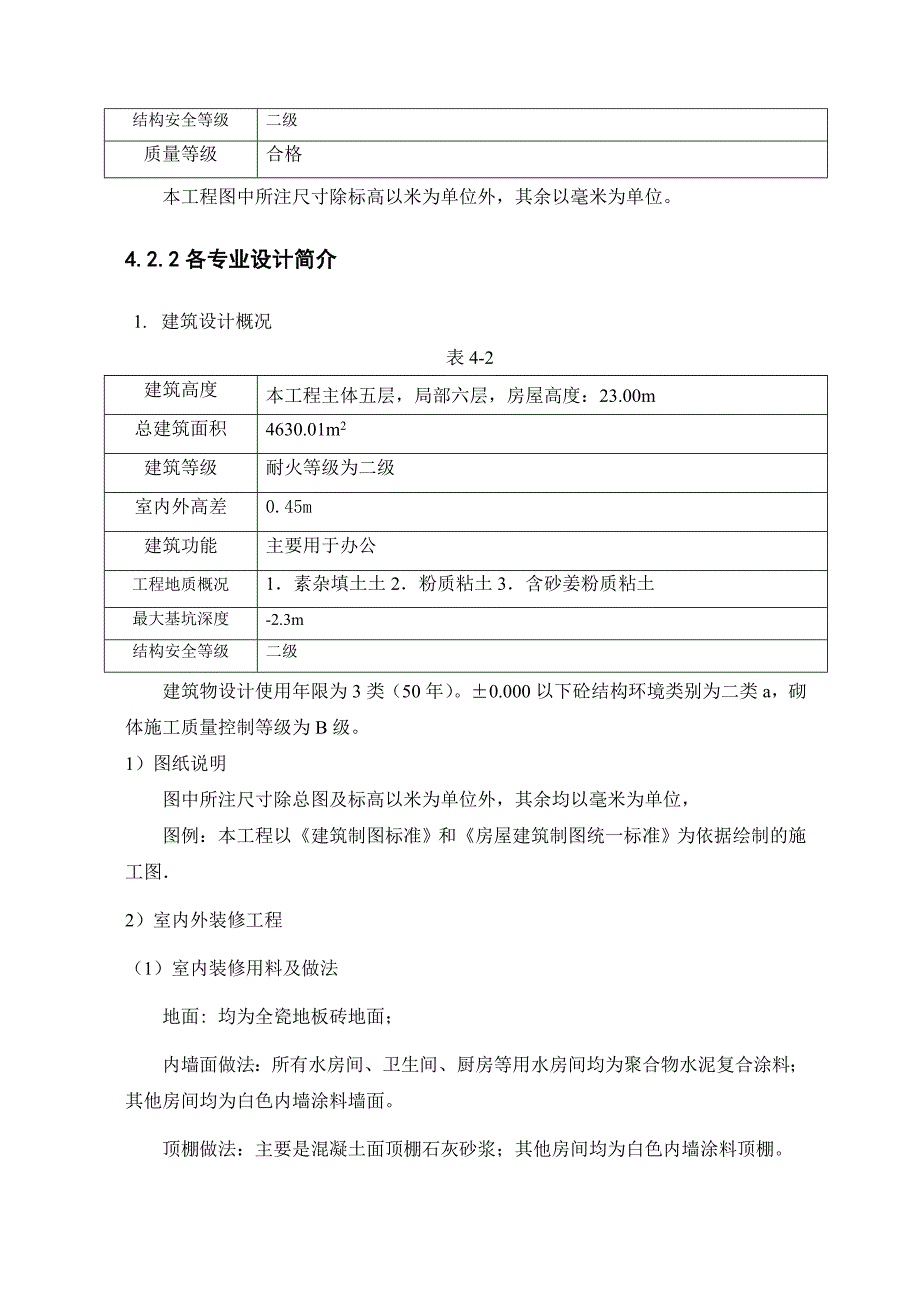

4、格控制施工质量，确保安全施工，努力缩短工期，不断降低工程成本。7. 科学地规划施工平面图，减少施工用地，保护环境；合理储备建设物资，减少物资运输量。4.2工程概况4.2.1总体工程概述表4-1工程名称某某标准办公楼工程地址某某市监理单位建设单位工程规模主体五层，局部六层，房屋高度：23.00m总建筑面积：4630.01m2 施工单位勘察单位设计单位工程类别公共建筑工程工期工期92天。即2011年3月15日开工，2011年6月15日竣工结构安全等级二级质量等级合格本工程图中所注尺寸除标高以米为单位外，其余以毫米为单位。4.2.2各专业设计简介1. 建筑设计概况表4-2建筑高度本工程主体五层，局部
5、六层，房屋高度：23.00m总建筑面积4630.01m2 建筑等级耐火等级为二级室内外高差0.45m建筑功能主要用于办公工程地质概况1素杂填土土2粉质粘土3含砂姜粉质粘土最大基坑深度-2.3m结构安全等级二级建筑物设计使用年限为3类（50年）。0.000以下砼结构环境类别为二类a，砌体施工质量控制等级为B级。1）图纸说明图中所注尺寸除总图及标高以米为单位外，其余均以毫米为单位，图例：本工程以建筑制图标准和房屋建筑制图统一标准为依据绘制的施工图2）室内外装修工程（1）室内装修用料及做法地面: 均为全瓷地板砖地面；内墙面做法：所有水房间、卫生间、厨房等用水房间均为聚合物水泥复合涂料；其他房间均为白
6、色内墙涂料墙面。顶棚做法：主要是混凝土面顶棚石灰砂浆；其他房间均为白色内墙涂料顶棚。内墙踢脚线做法：同各种房间地面面料。（2）室外装修材料及做法建筑物的主楼及院内外墙为水泥砂浆墙面砖墙和外墙面丙烯酸外墙涂料抹灰面。3）防水工程及其他工程防水等级：本工程的屋面防水等级为级；使用年限l5年；防水材料：本工程的屋面防水材料定为氯化聚乙烯-橡胶共混卷材；隔热层：面层为1:2 水泥砂浆压光；屋面保温：SB保温板卫生间防水为聚苯乙烯涂料平面防水涂料。屋面排水：为硬质聚氯乙稀塑料雨水管雨水斗4）门窗工程(1)本工程采用铝合金双层玻璃窗。(2)本工程门有无纱镶木板门及铝合金门、甲、乙级防火门；(3)图纸设计要
7、求门窗工程由指定厂家制作、安装。5）油漆工程木门的制作、安装既油玻工程要严格按照施工工艺及验收规范进行，颜色均刷乳黄色油漆。楼梯栏杆扶手均刷宝石红色亮光油漆。2. 结构设计概况1）表4-3结构形式现浇框架结构抗震等级三级地基基础形式采用C30钢砼柱下独立基础及局部条基基础垫层C15混凝土混凝土强度等级基础，现浇板、框架梁、框架柱、梁为C30，持力层按第3层(fak=180kPa)屋面活荷载（标准值）1)楼梯一一3.5KNm22)办公室一一2.0KN/m23)上人屋面2.0KN/m24)不上人屋面一一0.5KN/m25)带蹲坑厕所一一5.0KN/m2地基基础设计等级丙级结构安全等级二级0.l按建
8、筑工程抗震设防分类标准为丙类建筑，框架结构抗震等级三级，本工程抗震设防烈度为7度(0.l0g)，设计分组为第一组。墙体材料：墙体均为240厚，选用煤矸石烧结大孔砖（孔洞率40%以上）女儿墙均采用240厚MU15煤矸石烧结空心砖，M7.5混合砂浆砌筑。钢筋：HPB235钢筋用中A表示fy=2I0N/mm2HRB335钢筋用B表示fy=300N/mm2HRB400钢筋（新级钢）用C表示fy=360N/mm2另：吊钩，吊环、埋件钢材均采用HPB235级钢筋不得采甩冷加工钢筋。钢筋强度标准值应具有不小于95%的保证率。焊条：E43XX型用于HPB235钢筋及3号钢的焊接；E50XX型用于HRB335钢
9、筋或HRB400钢筋与其它钢材的焊接。注：钢筋与型钢焊接随钢筋选用焊型号。2）砌体填充墙应沿墙体高度每隔500mm设拉筋，拉筋伸入墙内不小于700mm和墙长的1/5。3）屋面女儿墙构造柱设置间距20004）预埋件中所有钢筋混凝土构件均应按各工种的要求，如建筑吊顶，门窗、栏杆管道、吊架等设置预埋埋件，各工种应配合土建施工，将需要的埋件留全。4.2.3工程施工条件1）建筑场地：根据建设方提供的岩土工程勘察报告建筑场地类别为II类，不考虑地震液化，无地下水，不考虑冻深影响。工程地质概况：1素杂填土土2粉质粘土3含砂姜粉质粘土建筑地点特征：拟建场地地理位置优越，交通发达，公路、铁路运输条件方便，地势平
10、坦，居平原地带。目前建筑单位已做好“三通一平”等准备工作，已具备开工条件。2）自然条件：0.40KN/m2，基本雪压：0.40KN/m2，大冻土深度：0.5m。3）技术经济条件1、交通运输：本工程在郊区，交通便利。2、定额选用：全国建筑安装统一劳动定额，山东省建筑工程综合预算定额。3、材料供应情况：能满足工程要求。4、劳动力供应情况：技工和普工均可满足施工要求。5、技术装备情况：施工单位设备齐全，可满足施工要求。6、现场水、电、路情况：附近有上、下水管网及供电设施可利用，场区内道路可由城市主干道修至工地。4.3施工部署4.3.1整体部署本工程工期紧，任务重，施工部署按照“先下后上、先土建后安装
11、，先结构后装饰”的原则，实行平面分区，立体分层，流水施工的施工方法，按照系统工程原理，精心组织各工种、各工序的作业，对工程的施工过程、进度、资源、质量、安全、成本实行全面管理和动态控制。在施工中，确定以主楼施工为关键线路。为突出重点，明确目标，将工程施工分为五大阶段。第一阶段：施工准备阶段重点做好场地交接，调集人、材、物等施工力量，进行施工平面布置、塔吊基础的施工及塔吊的安装，图纸会审，办理开工有关手续，做好技术、质量交底工作，目标是充分做好开工前的各项准备工作，争取早日开工。第二阶段：地下室结构施工阶段由于工程刚开工，此阶段主要是组织、协调，使施工尽快趋于正常，应抢晴天战雨天，做好现场的排水
12、工作。第三阶段：主体结构施工阶段此阶段为工程施工的高峰期第四阶段：砌体、装饰施工阶段主体封顶后，即进入大面积砌体、装修施工，同时水电安装也进入高峰期，此阶段为工程竣工的关键阶段，是文明施工和安全生产较难控制的阶段，重点要做好各方的协调工作。第五阶段：室外工程施工阶段此阶段为工程全面收尾阶段，应做好竣工资料的整理及工程消缺工作。4.3.2 施工部署原则及总体施工顺序4.3.2.1项目主导思想根据总承包合同对本工程的建设工期和质量要求，结合工程特点和场地条件，我公司在认真研究招标文件的基础上，充分考虑了施工中可能遇到的诸多技术难点，在施工部署上所采取的总体原则是：“利用最佳的施工技术手段，选用最有
13、战斗力的施工队伍，投入最先进的大型机械设备，安排最合理的施工工序，采用最科学的施工组织管理方法。”4.3.2.2在空间上的部署原则立体交叉施工的考虑：为了贯彻空间占满，时间连续，均衡协调有节奏，力所能及留有余地的原则，保证工程按照总控计划完成，需要采用主体和二次结构、立体交叉施工。4.3.3管理目标根据招标文件及施工合同的要求和本工程的特殊重要性，结合我司的具体情况，确定本工程的综合管理目标如下：一、质量目标：确保质量合格，争创优质工程。 二、工期目标：本工程在确保质量合格同时要求按照工期或之前竣工。三、安全文明施工目标：确保某某建筑工程安全文明工地，杜绝重大伤亡事故、火灾事故和人员中毒等事件
14、的发生。四、现场环境管理方针和目标： 1）环境管理方针：实现环保施工， 遵守法律法规， 持续治理预防。2）环境管理目标：实现噪声、污水、粉尘排放达标，减少废弃物排放，提高资源利用率，杜绝火灾爆炸，营造绿地、蓝天为背景的花园式施工现场；在工程施工期间，不影响居民正常生活，不影响学校正常上课。 五、科技进步目标：为实现上述工程质量、工期、安全文明施工、环保等目标，充分发挥科技是第一生产力的作用，在工程施工中，积极采用成熟的科技成果和现代化管理技术。六、保修服务目标：接受建设单位、监理公司和省（市）质检和安全部门对工程质量、安全、工程进度、计划协调、现场管理的监督，按规范要求对结构、防水进行保修，信
15、守合同，满足用户。七、合同履约目标：认真执行合同条款，本着公司的企业精神，与建设单位精诚合作，保证合同的圆满履行。4.3.4施工管理机构及职责划分4.3.4.1施工管理机构为了对施工现场实施有效的全过程管理；确保工程“动态管理，过程精品”，将选派优秀的项目经理部代表公司进行施工；建立以项目经理为领导核心的质量管理体系，严格执行公司ISO9001质量保证体系标准。同时选择具有丰富经验的施工队伍组织施工，并将以合同文本为依据，合理地组织人、财、物等生产要素，实行全员、全责；加大全体人员承担风险的力度，做到保工期、保质量、保安全、保文明施工、保降低成本，优质高效地完成施工任务，确保该工程质量达到哈市优质工程标准。现场管理组织机构体系图如下：施工队（班组）项目经理 生产副经理 主任工程师经营副经理 材 料 员 安 全 员 技 术 员 质
