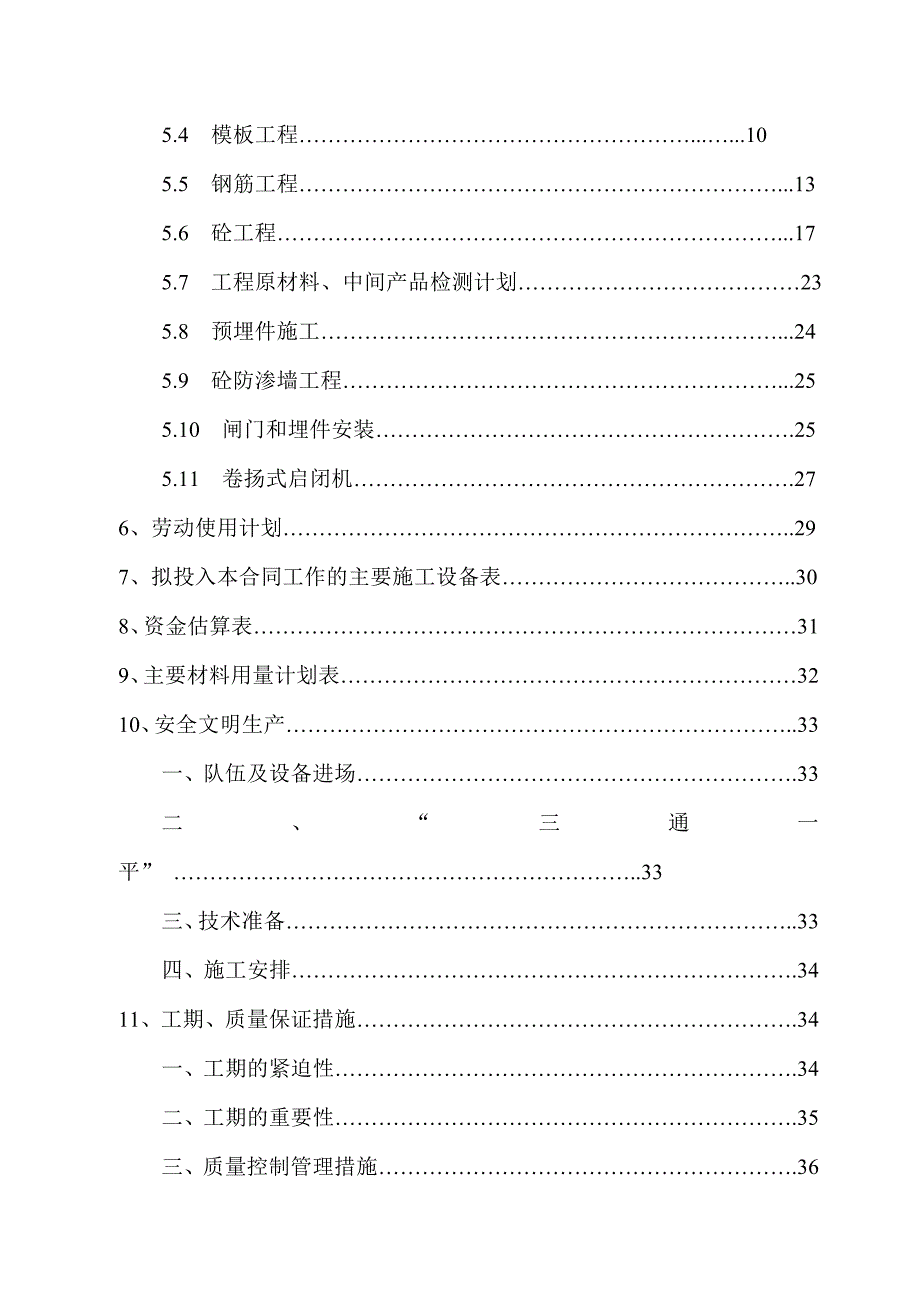

1、目 录1、工程概况11.1 工程情况简介.11.2 工程内容.12、施工方案22.1 主要的施工方法.22.2 设备使用方案.32.3 人员计划.32.4 施工大纲编制依据.43、施工平面布置.53.1 总布置说明.53.2 钢筋场、木工场 53.3 修配厂、加油站.53.4 供水、供电、通讯设施53.5 施工道路.53.6 生活区.63.7 施工围堰及导流.64、施工进度计划.65、施工工艺和方法.85.1 施工工艺流程.85.2 土方开挖和回填 85.3 浆砌石砌筑.95.4 模板工程.105.5 钢筋工程.135.6 砼工程.175.7 工程原材料、中间产品检测计划235.8 预埋件施工

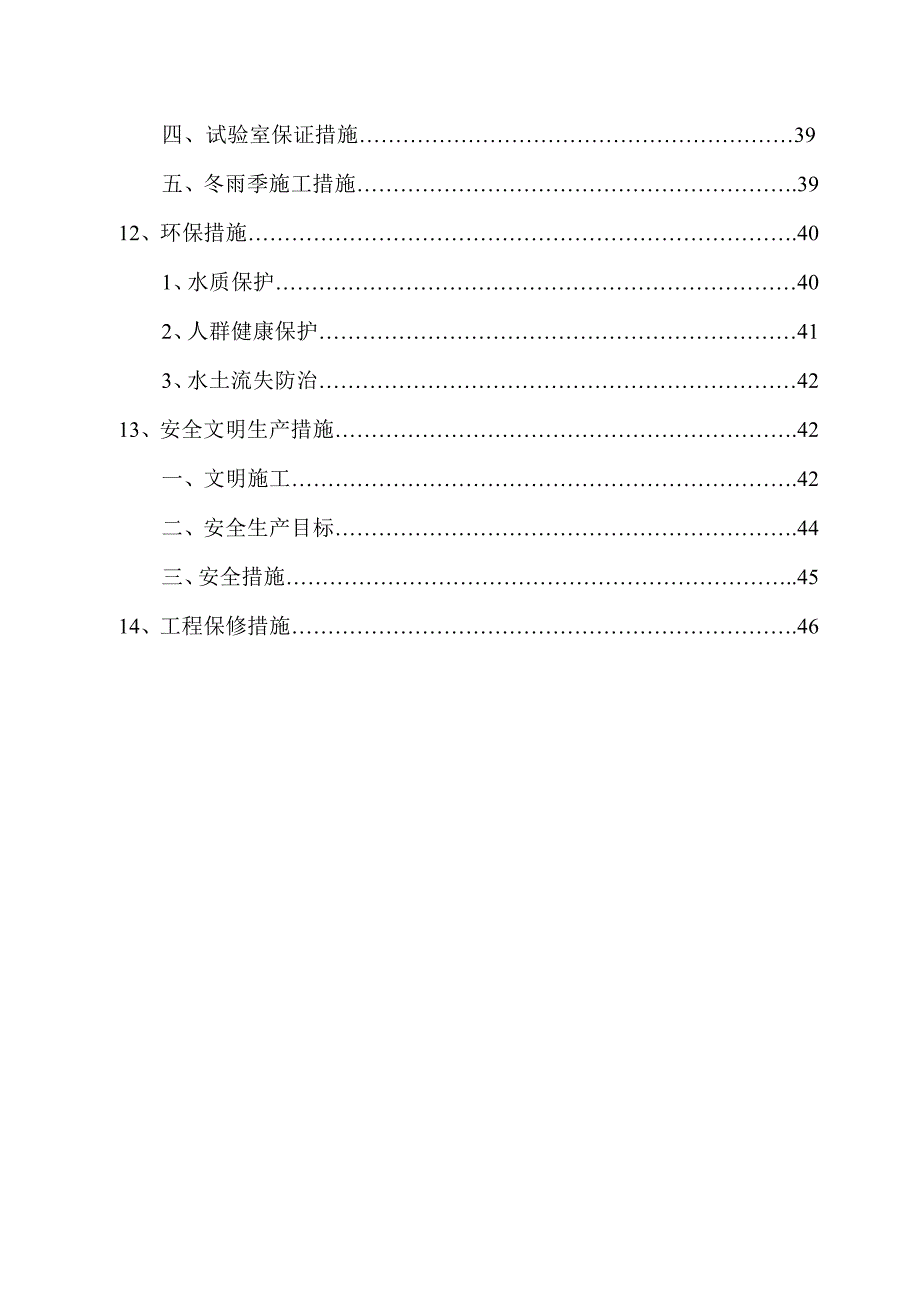

2、.245.9 砼防渗墙工程.255.10 闸门和埋件安装.255.11 卷扬式启闭机.276、劳动使用计划.297、拟投入本合同工作的主要施工设备表.308、资金估算表319、主要材料用量计划表3210、安全文明生产.33一、队伍及设备进场.33二、“三通一平” .33三、技术准备.33四、施工安排.3411、工期、质量保证措施.34一、工期的紧迫性.34二、工期的重要性.35三、质量控制管理措施.36四、试验室保证措施39五、冬雨季施工措施.3912、环保措施.401、水质保护402、人群健康保护413、水土流失防治4213、安全文明生产措施.42一、文明施工.42二、安全生产目标.44三、
3、安全措施.4514、工程保修措施.46 1、工程概况1.1 工程情况简介某某市城区污水治理某某坝工程位于某某市城区沙河，由某某市城市建设与环境保护开发有限公司经有关部门批准兴建。工程施工内容主要包括上游护坦、某某坝、消力池、下游海漫、土方、止水、冲砂闸、交通桥、砼防渗墙等。资金现已落实，为使工程质量达标，择优选定承包单位，正进行本工程公开招标。1.2 工程内容：1.2.1 浆砌石重力坝某某坝的堰顶高程为103.50m，建基面高程98.38m，最大坝高5.12m，最大坝底宽度为12.0m。溢流坝段总长为127.8m，堰型为WES实用堰，堰高3.5m，堰面曲线y=0.1156x1.85，曲线末端为
4、反孤段，反弧半径为5.0m。溢流坝采用“金包银”结构，表面采用0.3m厚C20混凝土护面，基础混凝土为1.0m厚护底，中间填浆砌块石。1.2.2 冲砂闸溢流坝左侧设开敞式冲砂闸，孔口尺寸5.03.5m（宽高），2孔，库底板高程100.0m，闸室长12.0m，闸室设工作闸门和检修门各一道，闸室上设启闭台，平台高程111.40m，平台设1.5m宽便桥与河岸连接。1.2.3 消力池消能工采用底流消能，消力池深0.82m，池底高程99.18m，池水长25.0m，分两节，消力池坎顶高程100.00m。池底设排水孔，间距1.5m梅花形布置，孔下设反滤土工布进行反滤。1.2.4 上下游连接建筑物溢流坝前10
5、.0m范围采用厚0.4m的混凝土护坦，消力池末端采用0.4m厚的浆砌石海漫。消力池、海漫及护坦段河（库）岸采用混凝土挡土墙进行防护，墙顶高程105.0m，墙顶设亲水平台（右岸宽2.0m，左岸宽10.0m），平台以上边坡1：2.5，坡顶高程111.40m，坡面进行草皮绿化。在护坦前与海漫后设渐变段与上下游岸连接。1.2.5 混凝土防渗墙由于坝基下为深24.0m的沙砾石层，基渗透系数较大，容易引起库水外渗和渗透破坏，若将其挖除，则工程量较大，拟采用混凝土防渗墙进行截渗处理。在坝体前缘下设0.3m厚的混凝土防渗墙，防渗墙向两岸延伸5.0m，墙底高程深入泥质粉砂岸0.5m。在防渗墙延伸段上部设0.5m
6、厚的混凝土防渗刺墙，墙顶高程103.50m，防止侧向绕渗。2、施工方案2.1 主要的施工方法土方开挖：大方量的土方开挖以控掘机开挖为主，保护层开挖以人工开挖为主的方法施工。以推土机推运辅助开挖，采用装载机上料，5t自卸车运输的方式进行施工。模板工程：计划采用竹模板，6m钢桁架加固，脚手架一律采用钢管搭设，仓面工程采用钢筋灯笼柱，上架角钢桁架搭设，仓面板采用8mm厚杂木板。钢筋工程：20mm以上钢筋一律采用闪光对焊。现场对接，采用电渣压力焊。砼工程：设2台0.75m3自动拌和站一座拌和砼，5t翻斗车水平运输，WD100型履带吊车吊运砼入仓浇筑。在履带吊车施工范围以外的地方铺以分料台分料，1t翻斗
7、车运输入仓浇筑，闸室顶部施工可采用龙门架垂直提升送料。砼振捣采用7.0mm插入式振捣器振捣，溢流面面层采用轨道法，振动梁振捣收平。砼防渗墙工程：建造槽孔前应修筑导墙、导墙采用现浇砼，地基土松散时应采取加密措施。钻机轨道平行于防渗墙的中心线，轨枕间应填充道渣碎石，倒浆平台采用现浇砼，设置块石垫层并采取措施，保证雨雪季施工的可靠性，确定孔口的高程，采用钻劈法施工，深度到设计要求。金结安装工程：（1）闸门和埋件安装：一期砼锚栓或锚板应预埋，门槽中的杂物清除后安装埋件，调整螺栓或锚板焊牢后浇筑二期砼。止水橡皮采用生胶热压法胶合。闸门通过吊车安装。（2）启闭机安装：产品经全面检查合格后，清洗减速器并检查
8、基础螺栓埋设位置，通过吊车起吊安装。2.2 设备使用方案装载机，挖掘机，推土机，拌合站，钢筋，木工机械，砼运送设备，基础处理设备，均采用自有设备，运输车辆部分采用自有设备，部分租赁。现主要设备已经到位。拌合站制安应在开工后一个月内完成，以确保砼施工如期进行。2.3 人员计划近几年我公司先后从事了很多大型水电枢纽工程，集累了一批从事某某坝工程建设的技术骨干和优秀管理人员，为了保证某某市城区污水治理某某坝工程按期保质完成，我公司抽调了一批具有同类工程经验的优秀人才组成工程队，履行对业主的承诺和负责此项目的建设工作。2.4 施工大纲编制依据本大纲编制主要参照了投标文件要求，国家相关规范，各类手册，我
9、公司的种类管理文件及现场勘踏和答疑材料，参照主要资料如下：水利水电工程施工测量规定SL52-93水工混凝土试验规程SDJ105-82水工混凝土施工规范SDJ207-82钢筋混凝土施工规范SDJ207-98水利水电基本建设工程单元工程质量等级评定标准SDJ249-1-6-88水利水电建设工程验收规程S1223-1999混凝土拌和用水标准JGJ63-89硅酸盐水泥、普通硅酸盐水泥GB175-85普通混凝土用碎石或卵石质量标准及检验方法JGJ53-79普通水工混凝土用砂质量标准及检验方法JGJ52-79水工混凝土用砂质量标准及检验方法（SDJ*108-83）钢筋混凝土质量标准及检验方法砖石工程施工及
10、验收规范GBJ203-83水利水电基本建设工程单元工程质量等级评定标准SL38-92水利水电工程水工合成材料应用技术规范SL/T225-98电气装置安装工程施工验收规范GBJ2323、施工平面布置3.1 总布置说明详细布置施工平面布置图。3.2 钢筋场、木工场钢筋厂计划用工棚结构，沿毡覆顶，建筑面积约80m2，布置切断机、弯曲机、对焊机各一部，另布置2030KVA电焊机1部，加工台若干副。木工场计划布置拌合系统等邻，工棚结构，建筑面积80m2，设木工多用刨床2部，砂轮机1部，加工墩台若干。3.3 修配厂、加油站修配厂将承担本工程拌和楼加工、各类桁架加工、埋件加工、机械修理等重要任务。计划建筑面
11、积60m2，砖混结构，布置电焊机1部，氧焊设备1套，钻床1台，砂轮机1台，锯床1台，钳台2部，压床1台，各类修理工具2套。3.4 供水、供电、通讯设施生活用水由项目部附近主水管接入施工用水可从沙河直接取水，水质符合施工用水要求。公司主要施工人员均佩备手机对外通讯，照明及动力用电由建设单位提供，施工场内低压临时用电线路由公司自行负责安装。3.5 施工道路临近的铁路货运站是某某火车站，距某某市城区污水治理某某坝工地5公里，均通公路。公路交通现有某某市市区至璩湾镇公路可直达工地，可通行货车。场内道路：施工时计划从左岸沿底板修筑临时道路一条连接拌和区和施工区。弃碴道路根据开挖情况临时修筑。3.6 生活区公司计划租赁办公楼、宿舍楼各数间，基本可以满足员工70%的住房需要。计划在兴建400 m2工棚结构住房，满足合同工住宿需要。3.7 施工围堰及导流施工围堰及导流明渠根据设计方案，制定施工技术措施，编报施工计划报请上级审批后施工。围堰施工作好地基清理，保证填筑质量，如地基透水性较强，还要做到防渗处理。在施工期间加强水文、气象预报工作，考虑非正常情况下临时应急处理措施，确保工程及下游地区安全、公司愿承担因施工围堰的失事而带来的全部经济损失及其
