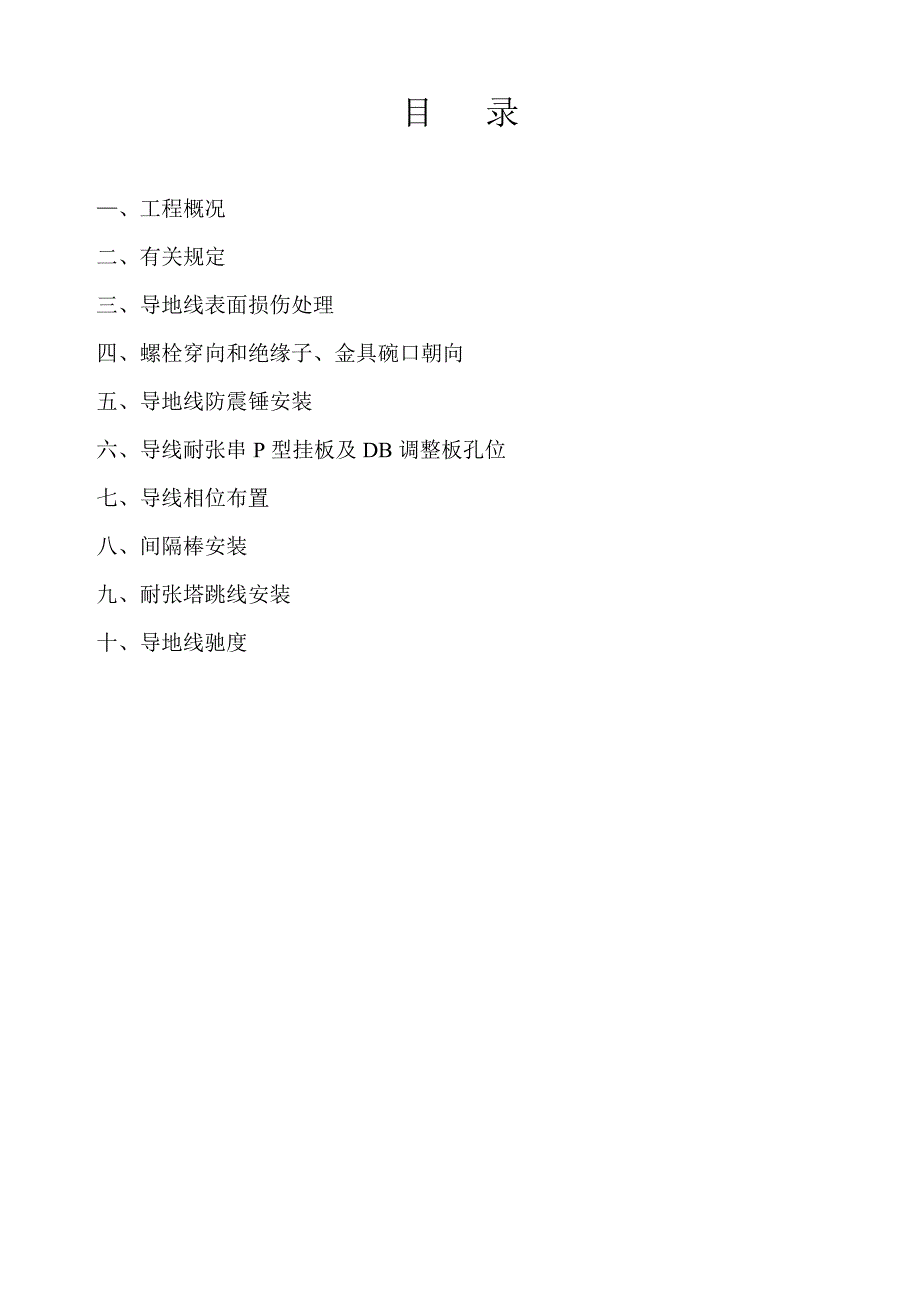

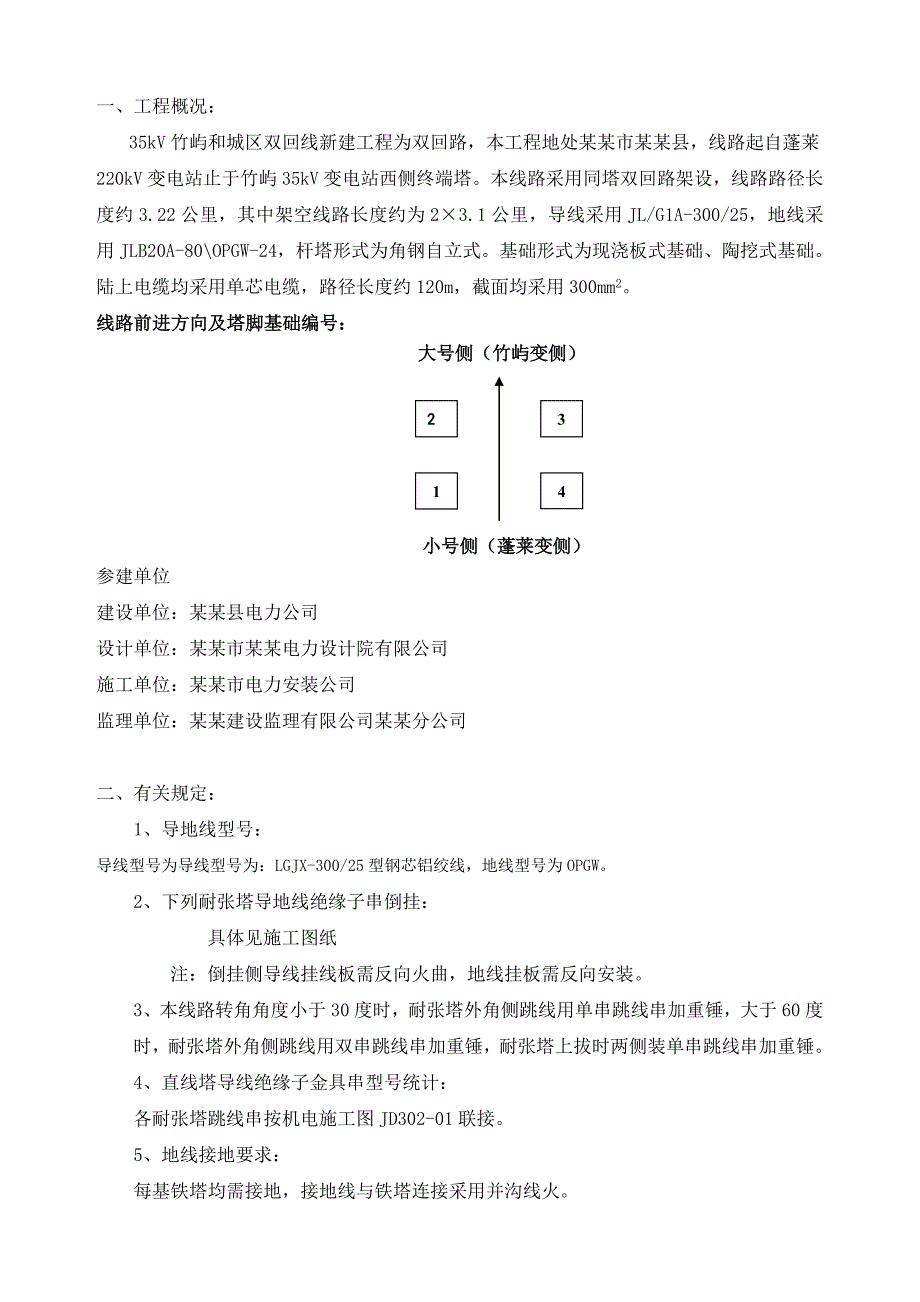

1、目 录、工程概况二、有关规定三、导地线表面损伤处理四、螺栓穿向和绝缘子、金具碗口朝向五、导地线防震锤安装六、导线耐张串P型挂板及DB调整板孔位七、导线相位布置八、间隔棒安装九、耐张塔跳线安装十、导地线驰度一、工程概况：35kV竹屿和城区双回线新建工程为双回路，本工程地处某某市某某县，线路起自蓬莱220kV变电站止于竹屿35kV变电站西侧终端塔。本线路采用同塔双回路架设，线路路径长度约3.22公里，其中架空线路长度约为23.1公里，导线采用JL/G1A-300/25，地线采用JLB20A-80OPGW-24，杆塔形式为角钢自立式。基础形式为现浇板式基础、陶挖式基础。陆上电缆均采用单芯电缆，路径长
2、度约120m，截面均采用300mm2。线路前进方向及塔脚基础编号： 大号侧（竹屿变侧）2143 小号侧（蓬莱变侧）参建单位建设单位：某某县电力公司设计单位：某某市某某电力设计院有限公司施工单位：某某市电力安装公司监理单位：某某建设监理有限公司某某分公司二、有关规定： 1、导地线型号： 导线型号为导线型号为：LGJX-300/25型钢芯铝绞线，地线型号为OPGW。 2、下列耐张塔导地线绝缘子串倒挂： 具体见施工图纸注：倒挂侧导线挂线板需反向火曲，地线挂板需反向安装。 3、本线路转角角度小于30度时，耐张塔外角侧跳线用单串跳线串加重锤，大于60度时，耐张塔外角侧跳线用双串跳线串加重锤，耐张塔上拔时

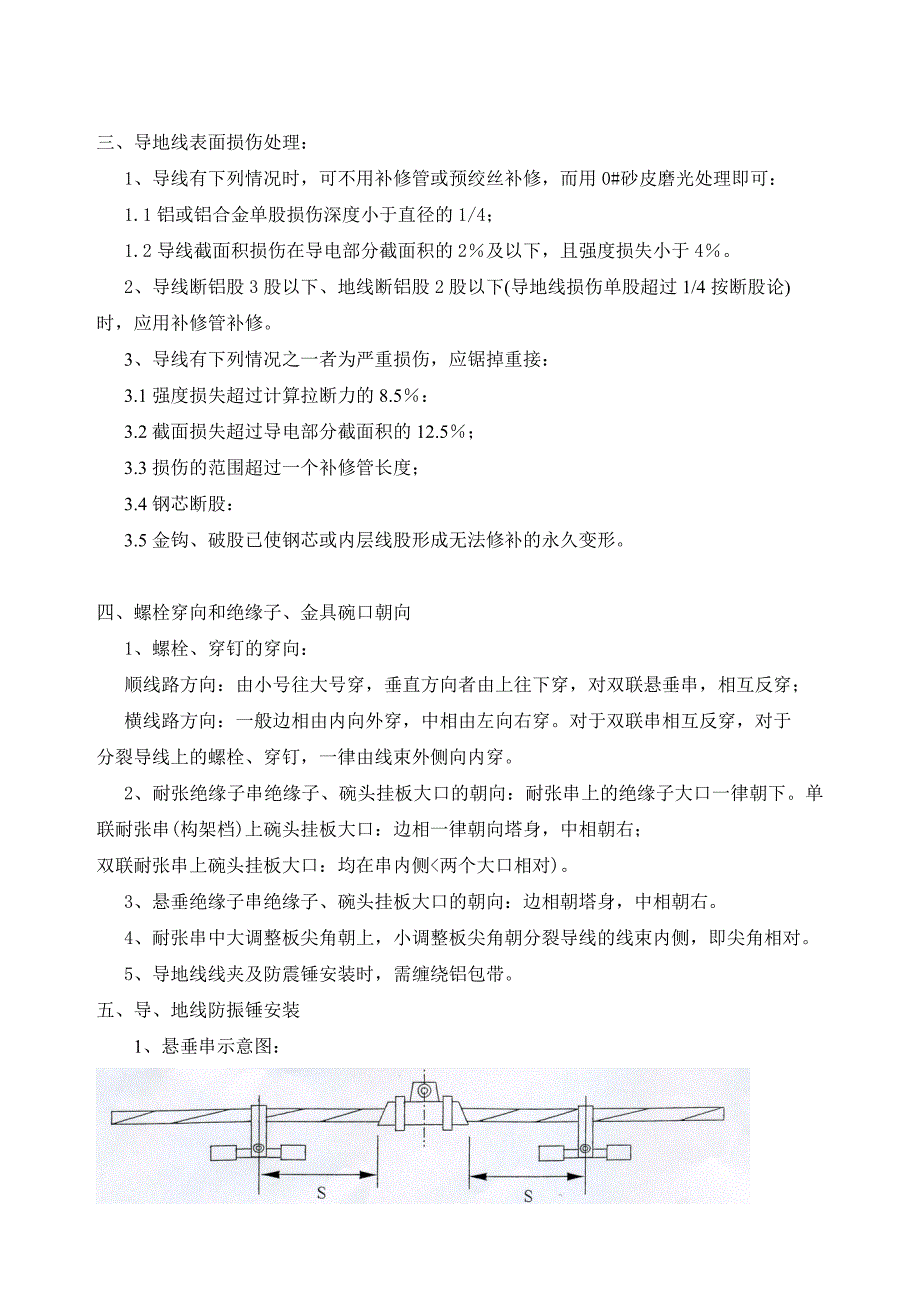

3、两侧装单串跳线串加重锤。 4、直线塔导线绝缘子金具串型号统计： 各耐张塔跳线串按机电施工图JD302-01联接。5、地线接地要求：每基铁塔均需接地，接地线与铁塔连接采用并沟线火。三、导地线表面损伤处理： 1、导线有下列情况时，可不用补修管或预绞丝补修，而用0#砂皮磨光处理即可： 1.1铝或铝合金单股损伤深度小于直径的1/4； 1.2导线截面积损伤在导电部分截面积的2及以下，且强度损失小于4。 2、导线断铝股3股以下、地线断铝股2股以下(导地线损伤单股超过1/4按断股论)时，应用补修管补修。 3、导线有下列情况之一者为严重损伤，应锯掉重接： 3.1强度损失超过计算拉断力的8.5： 3.2截面损失
4、超过导电部分截面积的12.5； 3.3损伤的范围超过一个补修管长度； 3.4钢芯断股： 3.5金钩、破股已使钢芯或内层线股形成无法修补的永久变形。四、螺栓穿向和绝缘子、金具碗口朝向 1、螺栓、穿钉的穿向： 顺线路方向：由小号往大号穿，垂直方向者由上往下穿，对双联悬垂串，相互反穿； 横线路方向：一般边相由内向外穿，中相由左向右穿。对于双联串相互反穿，对于分裂导线上的螺栓、穿钉，一律由线束外侧向内穿。 2、耐张绝缘子串绝缘子、碗头挂板大口的朝向：耐张串上的绝缘子大口一律朝下。单联耐张串(构架档)上碗头挂板大口：边相一律朝向塔身，中相朝右；双联耐张串上碗头挂板大口：均在串内侧两个大口相对)。 3、悬
5、垂绝缘子串绝缘子、碗头挂板大口的朝向：边相朝塔身，中相朝右。 4、耐张串中大调整板尖角朝上，小调整板尖角朝分裂导线的线束内侧，即尖角相对。 5、导地线线夹及防震锤安装时，需缠绕铝包带。五、导、地线防振锤安装1、悬垂串示意图：2、耐张串示意图3、防震锤安装说明：3.1防震锤型号：导线防震锤：FD25F；地线防震锤：FD23L：3.2防震锤安装距离及个数：注：具体每档防震锤安装个数及安装距离详见本工程杆塔明细表。六、耐张塔跳线安装：1、耐张塔跳线施工示意图见机电施工图和附图、附图二。 2、跳线安装说明： 2.1线路导线型号为LGJX-300/25和LGJX-300/40。 2.2元山1#向六横段1
6、#为线路前进方向。 2.3耐张串、跳线串形式与代号分别见杆塔明细表、跳线部分材料表和金具组装图与联系单。 2.4直引跳线(无跳串)施工弧垂f系指跳线最低点到横担的垂直距离；绕引跳线(边相线加跳线)施工弧垂f系指跳线最低点到跳线挂点、连线的垂直距离。 2.5施工时必须满足跳线带电部分与塔身和耐张串横担侧第一片绝缘子铁帽等接地部件的电气距离不小于1.1m，安装后须再次对电气距离进行检查。 2.6跳线安装： 2.6.1跳线必须使用未经牵拉过的原状导线制作，跳线两端引流板平面应与导线盘曲面在同一平面内。 2.6.2由于导线有一定刚度，实需的跳线长度与设计提供的跳线长度可能有较大出入，故宜用比拟法进行实
7、际放样。 2.6.3跳线割线完毕后，在地面展开压接，并在跳线注明相别和线别。 2.6.4跳线绝缘子串均需加装重锤，安装重锤时要防止伤及导线，跳线线夹为铝质，严禁敲击。 2.6.5跳线安装后应呈近似悬链状自然下垂，外观整体美观。 (1)根据跳线的标志按相位、按方向摊开跳线下面垫软物)，在线上规定位置安装线夹 (2)在跳线提升过程中跳线两端用大绳以人力上提，在跳线过下横担时，要派人监视，避免跳线碰横担，直至挂上为止。 (3)跳线整体起吊时，各起吊点的提升速度应相互协调。 （4）挂好跳线后，如有不平或歪扭情况，利用线夹调整。2.6.6跳线连板联接面应平整光洁，必须以光面相联，连接面用汽油清洗后，涂以
8、导电脂，用细钢丝刷清除表面氧化膜，保留导电脂进行连接，逐个拧紧连接螺栓。引流板的朝向应满足使导线的弯曲方向与安装后的跳线弯曲方向一致。 2.6.7跳线弧垂施工误差：无跳串时为02m，其余为10设计弧垂值。 2.6.8跳线安装后，应及时检查跳线弧垂和至塔身的最小间隙，应符合设训要求，并做好记录。七、导地线驰度： 1、门架档导地线驰度见附表3进出线档放线弧垂表(S6421SD030106)。 2、山区档(16#50#)导地线驰度由设计提供，见附表5。 3、平地档导地线观测驰度可由代表驰度计算而得： f观=（L观Ld)2fdCOSQ 式中： L观观测档距 Ld代表档距 f观观测弛度fd代表弛度 Q悬挂点高差角 当COSQ忽略不计时平地档各耐张段代表档距、代表驰度见施工图 4、本工程与已建线路换接时，导地线紧线驰度以相接老塔的导地线悬垂串铅垂位置为准。
