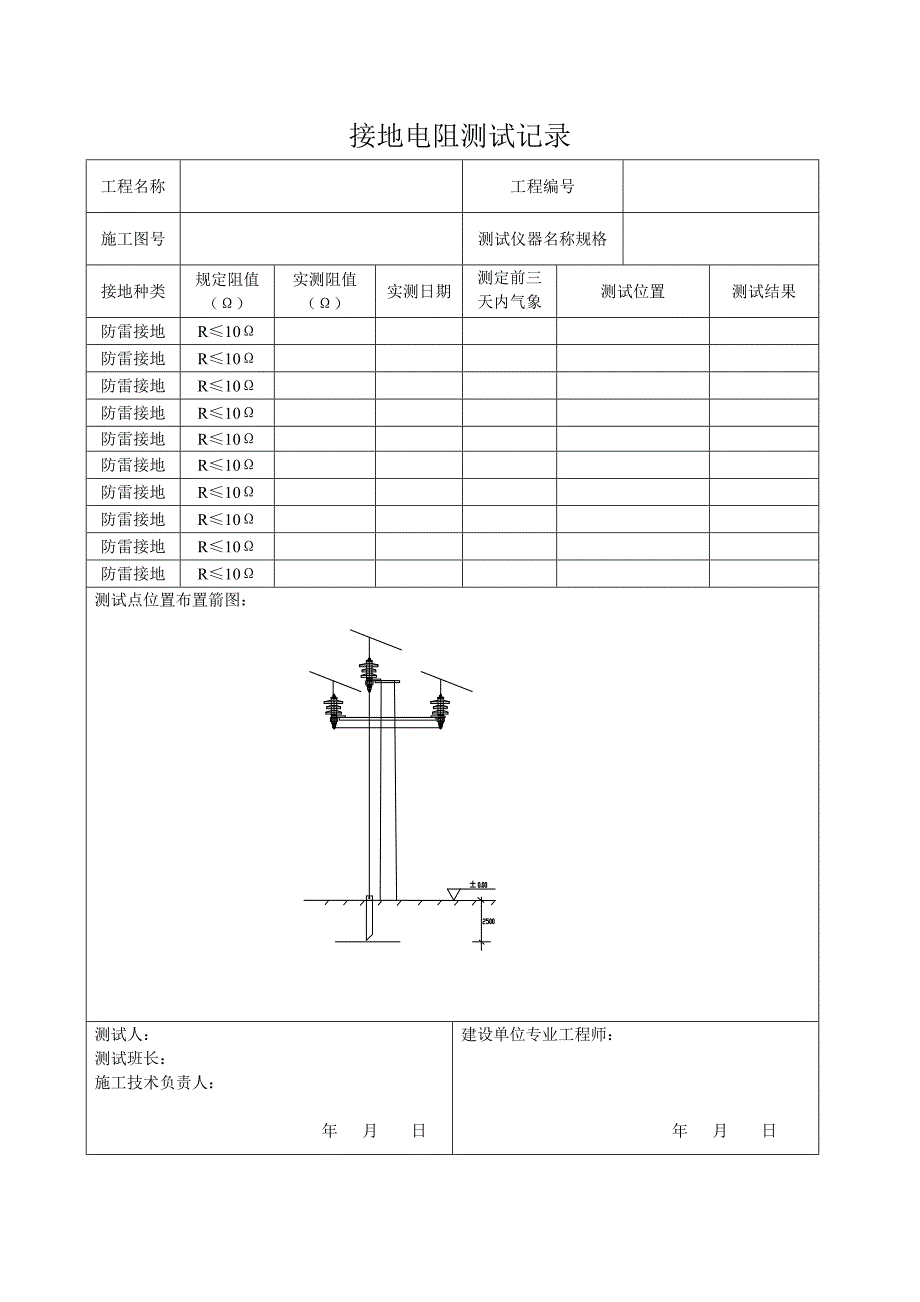

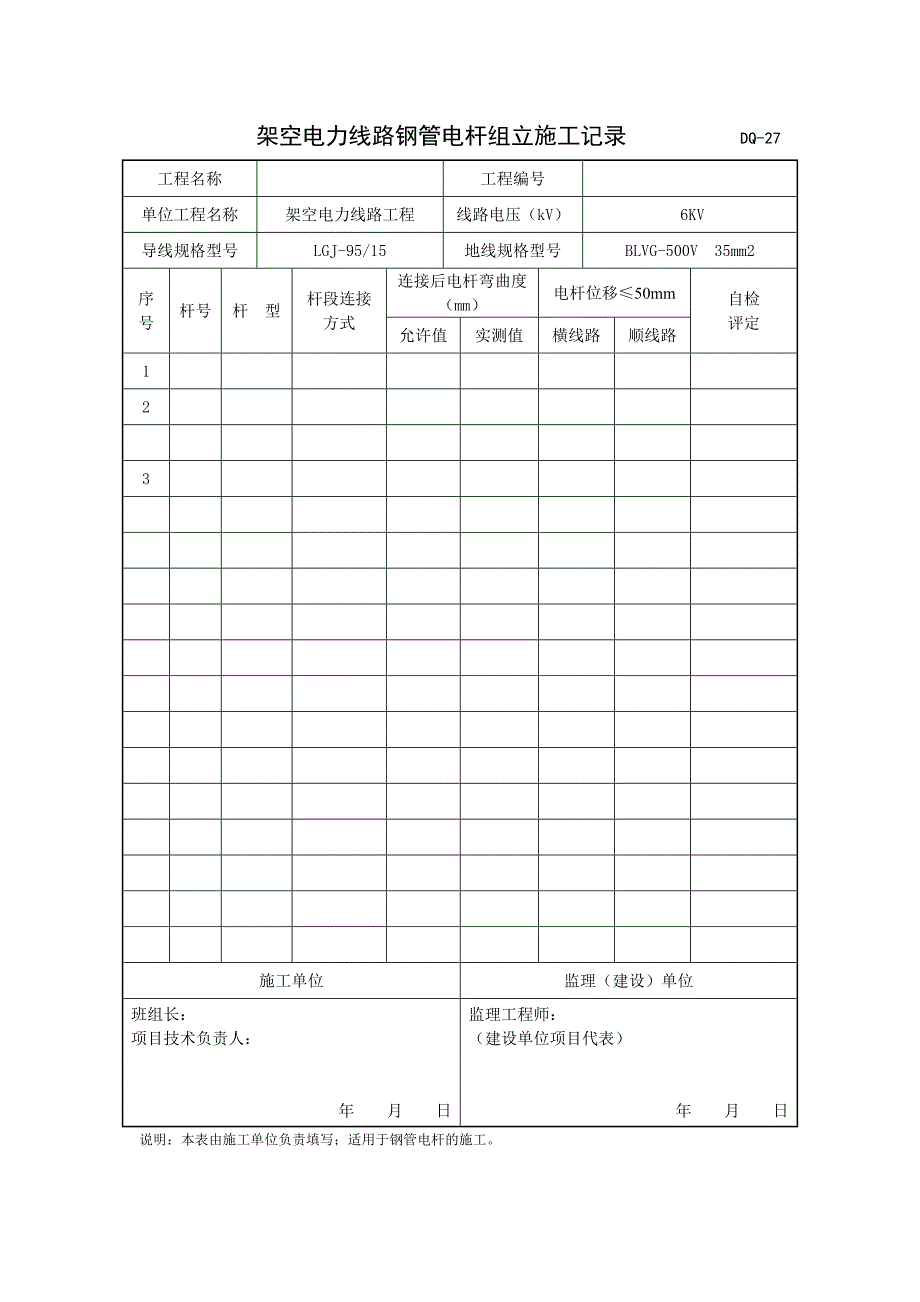

1、架空电力线路钢管电杆组立施工记录 DQ-27工程名称工程编号单位工程名称架空电力线路工程线路电压（kV）6KV导线规格型号LGJ-95/15地线规格型号BLVG-500V 35mm2序号杆号杆 型杆段连接方式连接后电杆弯曲度（mm）电杆位移50mm自检评定允许值实测值横线路顺线路123施工单位监理（建设）单位班组长：项目技术负责人：年 月 日监理工程师： （建设单位项目代表）年 月 日说明：本表由施工单位负责填写；适用于钢管电杆的施工。接地电阻测试记录工程名称工程编号施工图号测试仪器名称规格接地种类规定阻值（）实测阻值（）实测日期测定前三天内气象情况测试位置测试结果防雷接地R10防雷接地R10
2、防雷接地R10防雷接地R10防雷接地R10防雷接地R10防雷接地R10防雷接地R10防雷接地R10防雷接地R10测试点位置布置箭图：测试人：测试班长：施工技术负责人：年 月 日建设单位专业工程师：年 月 日接地电阻测试记录工程名称工程编号施工图号测试仪器名称规格接地种类规定阻值（）实测阻值（）实测日期测定前三天内气象情况测试位置测试结果防雷接地R10防雷接地R10防雷接地R10防雷接地R10防雷接地R10防雷接地R10防雷接地R10防雷接地R10防雷接地R10防雷接地R10测试点位置布置箭图：测试人：测试班长：施工技术负责人：年 月 日建设单位专业工程师：年 月 日杆塔工程检验批质量验收记录工
3、程名称分项工程名称杆塔工程验收记录施工单位专业负责人项目经理施工执行标准名称及编号GB 50173电气装置安装工程 35KV及以下架空电力线路施工及验收规范检验批编号质量验收规范规定施工单位检查评定记录监理（建设）单位验收意见主控项目1杆塔型号及规格应符合设计要求，并且应具有产品技术质量证明文件经检查符合设计要求2钢圈连接的钢筋混凝土电杆、钢圈焊缝的焊接应符合GB50173或GB 50233规定，焊接后电杆分段及整根得弯曲度不应找过其对应厚度的2经检查符合设计要求一般项目1杆塔及各部件安装的质量要求组装应紧密牢固，方向位置应正确，有空隙交叉处，应加相应厚度垫片杆塔组立及架线后，其允许偏差应符合
4、SY 4206-2007110KV及以上拉线转角杆、终端杆、导线不对称布置的拉线直线单杆，在架线后拉线点处不应向受力侧挠倾。向反受力侧（轻载侧）的偏斜不应超过拉线点高的3；10KV及以下架空电力线路杆稍的位移不应大于杆稍直径的1/2以抱箍连接的叉梁的上端抱箍组装尺寸及横隔梁组装尺寸允许偏差应为50mm4548474835KV及以下线路横担的安装应平正，安装偏差应符合规定各金属部件不应使用气焊开、扩孔2用螺栓连接构件的质量要求螺栓穿人方向应符合GB 50173或GB 50233规定螺栓与构件面应垂直，连接应紧密、牢固每端加垫片不应超过2片承受剪切力的螺栓螺纹不应位于构件剪切面内紧固后螺杆外露长度
5、：单母不少于2扣，双母应与螺母相平3用螺栓连接构件的质量要求非放松螺栓应大冲或涂铅油线路杆塔的链接螺栓在组立结束后，架线前应全部紧固一次，架线后再全部复紧一遍。并按设计要求采取防松、防盗措施4杆塔标志及攀梯安装的质量要求安装应牢固、可靠线路名称、相序、杆塔号及高塔航行障碍标志应清晰正确盘梯距离应均匀合理5塔脚板与保护帽的质量要求塔脚板应与基础面接触良好/踏脚板与保护帽之间有空隙处应加垫铁，并灌注水泥砂浆/保护帽的混凝土应与踏脚板上部铁板结合严密/保护帽不应有裂缝/施工单位检查评定结果经检查，主控项目、一般项目均符合设计和SY 4206-2007石油天然气建设工程施工质量验收规范 电气工程的规定
6、，评定合格项目专业质检员： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目代表） 年 月 日杆塔接地工程检验批质量验收记录工程名称分项工程名称电杆接地验收记录分包单位专业负责人项目经理施工执行标准名称及编号GB 50173电气装置安装工程 35KV及以下架空电力线路施工及验收规范检验批编号质量验收规范规定施工单位检查评定记录监理（建设）单位验收意见1接地体的材质、规格、埋深及接地电阻值应符合设计要求经检查符合规范要求2接地装置连接应可靠，除设计规定的断开点可用螺栓连接外，其余应采用液压、焊接或龅牙连接经检查符合规范要求一般项目1接地体安装的质量要求垂直接地体应垂直打入，水平敷设的
7、接地体敷设应平直倾斜地形应沿等高线敷设两接地体间距不应小于5m5652接地装置连接的质量要求接地引下线应紧贴杆身，固定均匀牢固接地引下线与杆塔的连接应良好，并便于打开测量3接地沟回填的质量要求接地沟的回填宜选取未掺有石块及其他杂物的泥土，并应分层夯实。在回填后的沟面应筑有防沉层，其高度宜为100mm-300mm。工程移交时回填处不应低于地面200200200施工单位检查评定结果经检查，主控项目、一般项目均符合设计和SY 4206-2007石油天然气建设工程施工质量验收规范 电气工程的规定，评定合格项目专业质检员： 年 月 日监理（建设）单位验收结论监理工程师：（建设单位项目代表） 年 月 日
8、架空电力线路拉线安装施工记录 DQ-28工程名称工程编号单位工程名称架空电力线路工程线路电压（kV）6KV导线规格型号LGJ-95/15地线规格型号BLVG-500V 35mm2序号杆号杆型拉线规格拉线盘规格拉线盘埋深（m） 拉线与电杆夹 角自检评定型号钢绞线设计实际一般450受地形限制300123456789101112131415施工单位监理（建设）单位班组长：项目技术负责人：年 月 日监理工程师： （建设单位项目代表）年 月 日说明：本表由施工单位负责填写；适用于拉线的安装。拉线工程检验批质量验收记录工程名称分项工程名称拉线安装工程验收记录施工单位盘锦辽河油田恒泰利建安工程有限公司专业负责人项目经理施工执行标准名称及编号SY 42062007 石油天然气建设工程施工质量验收规范 电气工程检验批编号质量验收规范规定施工单位检查评定记录监理（建设）单位验收意见主控项目拉线安装工程所使用的金具及镀锌钢绞线及顶（撑）杆的型号、规格应符合设计要求，并应具有该批产品技术质量证明
