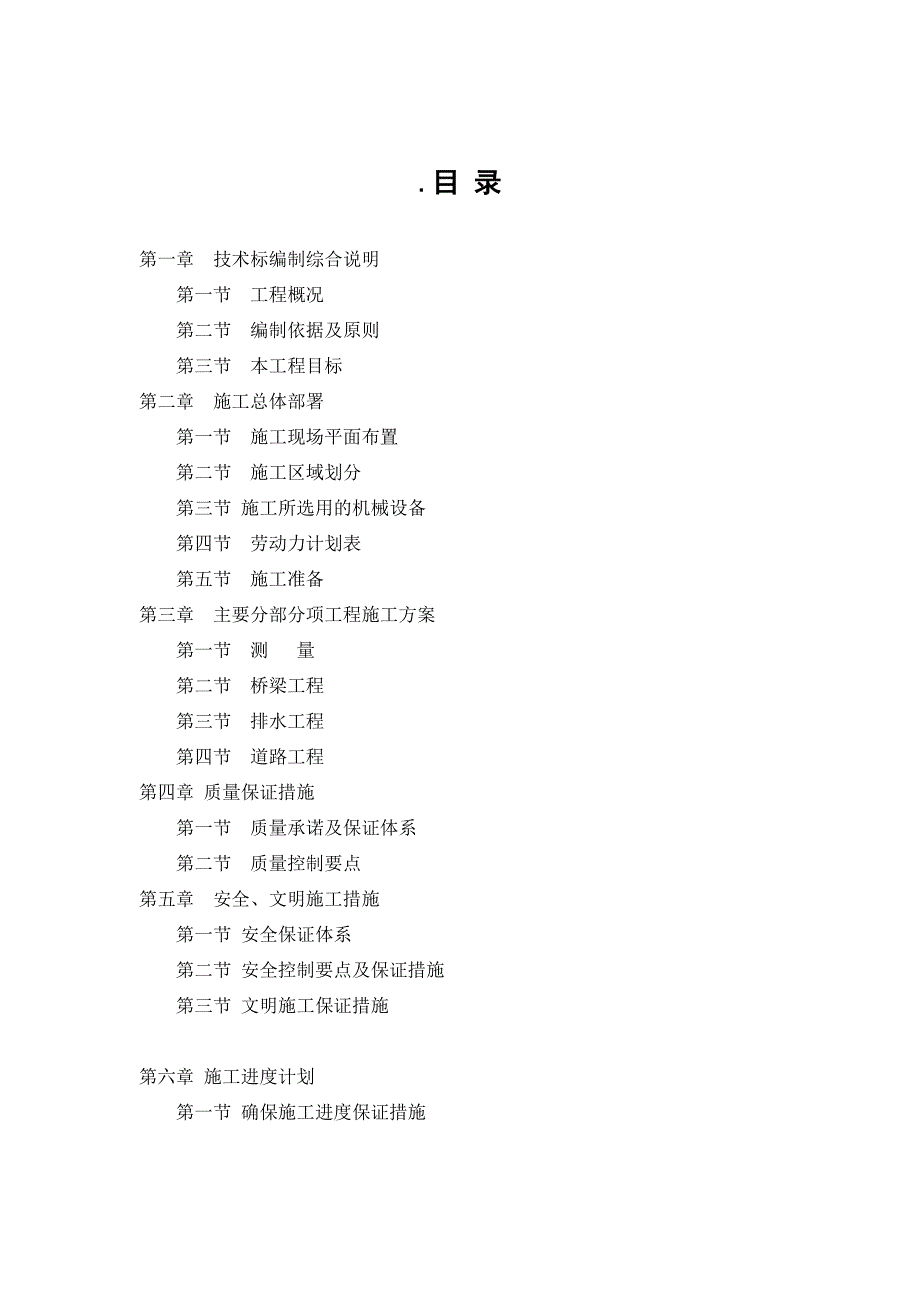

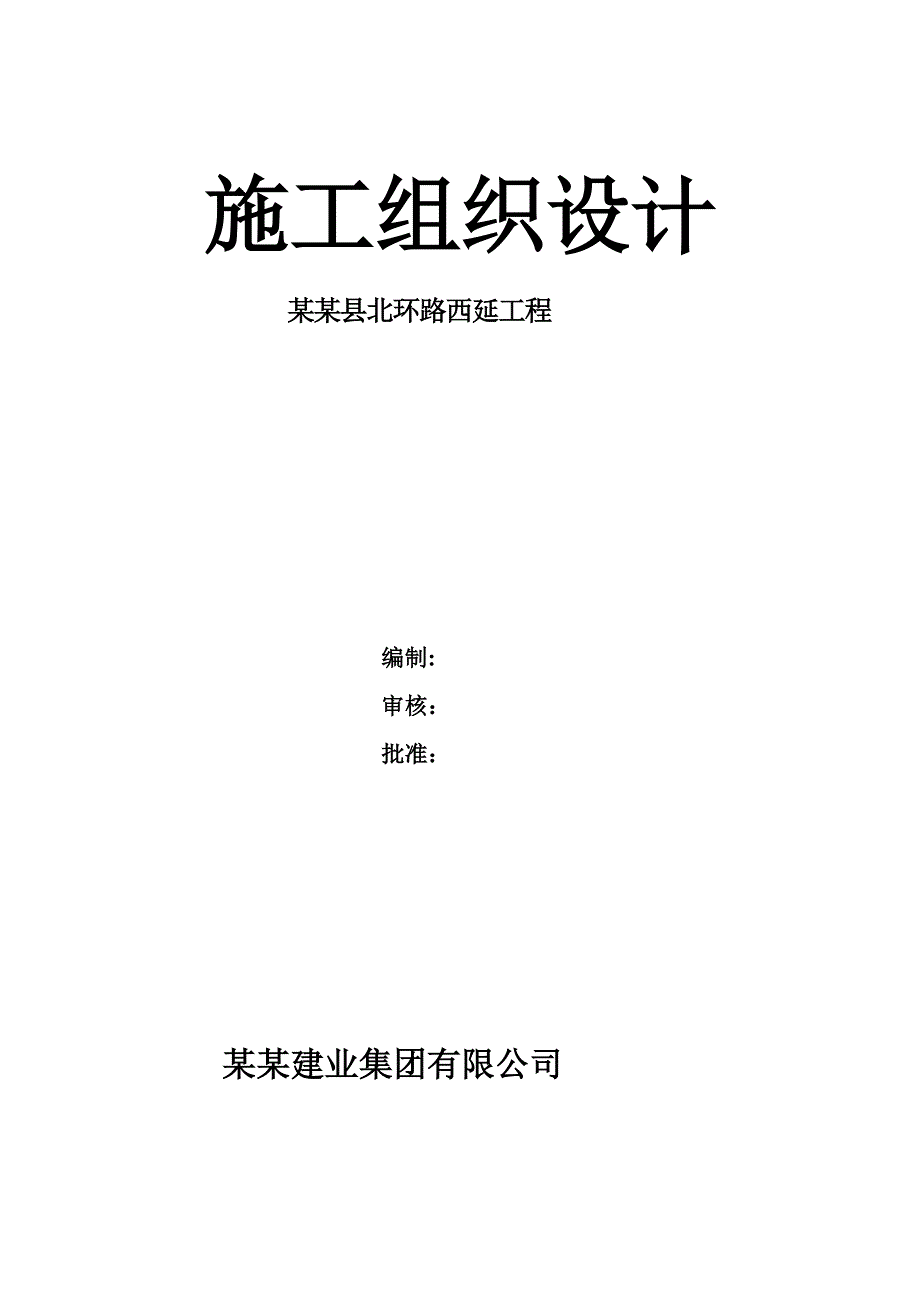

1、施工组织设计 某某县北环路西延工程 编制: 审核：批准： 某某建业集团有限公司.目 录第一章 技术标编制综合说明第一节 工程概况第二节 编制依据及原则第三节 本工程目标第二章 施工总体部署第一节 施工现场平面布置第二节 施工区域划分第三节 施工所选用的机械设备第四节 劳动力计划表第五节 施工准备第三章 主要分部分项工程施工方案第一节 测 量第二节桥梁工程第三节 排水工程第四节 道路工程第四章 质量保证措施第一节 质量承诺及保证体系第二节 质量控制要点第五章 安全、文明施工措施第一节 安全保证体系第二节 安全控制要点及保证措施第三节 文明施工保证措施第六章 施工进度计划第一节 确保施工进度保证措

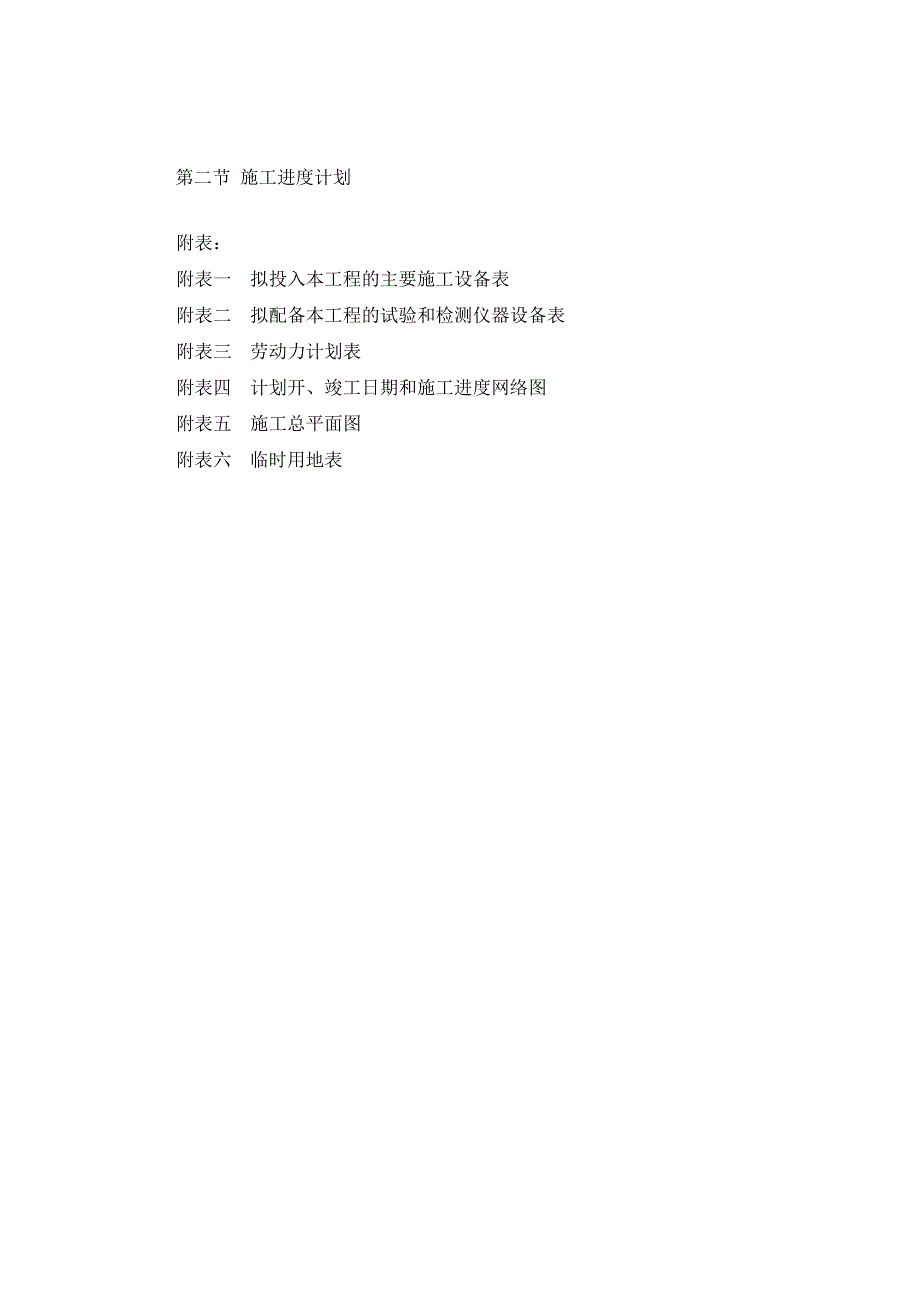

2、施第二节 施工进度计划附表：附表一 拟投入本工程的主要施工设备表附表二 拟配备本工程的试验和检测仪器设备表附表三 劳动力计划表附表四 计划开、竣工日期和施工进度网络图附表五 施工总平面图附表六 临时用地表第一章 技术标编制综合说明第一节 工程概况1.1 工程名称：某某县北环路西延工程1.2 工程地址：某某县1.3 工程简况：某某县北环路西延工程位于某某县城西北部、马村、刘家村之间，京港澳高速东侧，起点为设计西环路道路终点。西起某某县城设计西环路，跨越午河，东至施工中的某某县县城北环路。北环路为城市主干道，北环路西延设计总长为950米，道路红线宽40米，其中行车道24米，人行道各8米。项目地址位
3、于平原区，设计沿线设跨越午河设午河桥一座，其他占地为耕地。第二节 编制依据及原则2.1编制依据1、 工程招标文件及答疑纪要2、 招标单位提供的设计图纸。3、我单位对施工现场的实地考察资料。4、 现行国家及地方技术规范。2.2编制原则1、遵守招标文件各项条款要求，全面响应招标文件，认真贯彻业主或工程师及其授权人或代表的指示、指令和要求；2、坚持技术先进性、科学合理性、经济适用性、安全可靠性与实事求是相结合；3、自始至终对施工现场坚持实施全员、全方位、全过程严密监控，动静结合，科学管理的原则；4、强化精品意识，以“创优质工程，为用户服务；建时代精品，树企业形象”的企业质量方针为指导，使本工程成为一
4、项质优的精品工程。2.3编制说明本施工方案主要针对某某县北环路西延工程施工编写的施工现场平面布置，质量目标及质量保证措施、质量保证体系，主要项目施工方法及施工措施，施工进度计划及保证工期措施，安全生产及文明施工措施、安全保证体系，主要机具装备及劳动力安排计划，扬尘治沙措施等主要内容。第三节 本工程目标3.1 工期目标： 120日历天。3.2 质量目标：确保工程质量达到合格标准。3.3 安全目标：重大安全事故为零。3.4 文明施工管理目标：争取达到文明工地标准。 第二章 施工总体部署第一节 施工现场平面布置2.1.1 施工用电本工程由于线路较长，考虑到电缆的安全问题，电缆架设在主要用电范围。本工
5、程主要用电施工内容是钻孔灌注桩施工，焊接及夜间照明等，其他地段解决施工用电的方法是： 配备一台100KW的柴油发电机； 向沿线工厂企业借电；2.1.2 施工用水本工程用水状况基本同用电状况，将业主提供的水源连接到施工路段，其他地段解决施工用水的方法是向周围工厂企业借水或打井。第二节 施工区域划分本工程划分二个施工区域，即道路施工为第一施工区域，桥涵施工为第二施工区域。第三节 施工所选用的机械设备(见附表一)工程测量工具一览表(见附表二)第四节 劳动力计划表专业或工 种按工程施工(或设计)阶段投入劳动力情况路基施工中间层施工路面施工桥梁施工收尾阶段竣工验收机操工886663木工203030101
6、05钢筋工10202020105砼工10202020155管道工/1010/辅工20 303030305焊工781010102合计75116126106 8125注： 本表中填写的劳动力应为包括分包人在内的估计投入劳动力。 本表的编制基础为计划开竣工日期及按每班8小时工作制。第五节 施工准备2.5.1 施工人员准备针对本工程的特点，我们在招投标期间就做好将参与本工程施工的管理人员及施工人员的组织工作，我公司已组建了一套精干、技术素质高和经验丰富的项目管理班子，努力使管理机构的设置知识化、专业化，满足本工程项目的各项要求。一旦中标即可着手各项开工准备工作。2.5.2 施工材料及机械设备的组织准备
7、根据本工程的工程进度、质量要求及地域环境、工程量并结合施工阶段实际的机械需用情况,提前计划安排精良的机械设备,进行保养和调试。对于小型机械，根据工程需要合理配置，确保工程使用。2.5.3 技术准备1. 现场情况及图纸规范熟悉准备组织全体管理人员及相关施工工人熟悉现场环境、施工图纸及设计要求、施工规范和质量标准，使参与施工的每个人都能较系统地了解与熟悉施工现场的实际情况以及本工程的施工图纸及设计要求。在组织施工前由我公司总工程师组织召开技术准备会，召集项目部所有技术管理人员悉心研究相关的图纸及技术资料，发现问题及时做好书面记录，并向设计单位及监理工程师汇报，需更正处要经各方签字认可。2. 施工组
8、织设计的编制根据本工程的特点，借鉴我公司以往承包施工的类似工程，特别是获得过优质工程奖的类似工程的施工技术、质量控制、管理经验等制定详细、深入且有针对性的施工组织设计，确定合理的施工区域、施工流程、施工技术、质量保证、安全文明生产等具体措施。并及时向施工队伍做好书面交底工作。3. 认真执行ISO-9001标准中的相关文件确定关键、特殊工序的施工及质量控制点，控制相应的技术保证措施及质量保证计划，在施工中得以贯彻实施。4. 测量准备工作工程正式施工前，由公司的专业测量工程师采用高精度的全站仪和水准仪进行施工现场的轴线、标高引测，同时建立现场测量控制网，对各控制点采取妥善的保护措施，并将相应的测量
9、成果绘制成书面资料交业主、监理和设计单位确认。2.5.4 现场交接安排1. 现场交接安排我公司一旦中标后，即做好水、电临时布置、轴线与高程引测工作，并及时同业主、监理办好书面交接手续，熟悉了解周围地理环境及有关地下管线状况。2. 周围环境调查与对外协作关系协调我公司发挥以往工程的施工经验，如一旦中标即积极同工地周边的交通、地区政府及警署建立良好的合作关系，并与他们成立联合协调小组，聘任他们的有关人员为我们作好施工协调、顾问工作。定期召开施工周边关系协调例会，以巩固发展相互之间的关系，为顺利施工创造好的外部环境。第三章 主要分部分项工程施工方案第一节 测 量3.1.1 测量依据根据业主提供的平面
10、控制坐标点与水准控制原点进行引测。根据设计要求及设计图纸规定的管线、道路工程坐标点，进行测量放样的坐标计算。以招标文件及图纸技术规程的要求以及关于测量工程的规范规定作为本工程的测量精度标准。3.1.2 轴线及高程测量控制网的平面布置在工程两侧沿线每间隔150m布置一个测量控制网点，轴线定位（坐标）点与高程测量控制点合用。控制点沿工程中心线两侧交错间隔布置，形成多个封闭三角形控制体系。在中标以后应立即对永久性标桩进行检查，坐标及高程控制点引测后同相邻的土建施工单位坐标进行校核，避免出现误差，对工程的测量必须编制专门的测量施工组织设计。3.1.3 平面控制方法在对基桩复测的基础上，在工程稳定、可靠
11、、通视良好的位置加设三角网加密桩，确保施工测量的精度。根据设计中心线要素，用普通经纬仪测量复测中心线和工程结构控制桩的相对位置；采用“极坐标法”（仪器：TC1700全站仪）投设道路中心点（线）的坐标及测量控制桩。投点、放样时，必须有两个控制点作为后视点。3.1.4 高程控制首先，采用NA2水准仪对业主提供的标高水准原点进行复测，并将复测结果呈送业主、监理和设计，以便确定基桩的可靠性。如果复测后需要调整，必须将调整值书面报业主和监理，获得正式批准后方可使用。根据业主提供的水准原点，按照设计规范加密引测临时水准控制基准点（部分与轴线控制点合用），标高测量遵守设计要求及规范的规定，引测结果必须记录在
12、案。第二节桥梁工程3.2.1施工概述本工程设置39米中桥一座，6米小桥一座。3.2.2桩基施工1. 机械准备根据施工场地的地质情况，选择1台GPS-15型工程钻机施工，桩机进场前做好维修保养工作。2. 施工工艺选择根据地质情况，选用正循环成孔，正循环二次清孔的施工工艺。3. 施工要点1、 测量放线根据测量定位点，测放出桩位，并采用短木桩或油漆做好标记。2、 试成孔 在正式施工前，按照施工组织设计确定的施工工艺进行试成孔，数量为2根，成孔后检测成孔直径、深度、沉渣厚度、孔壁稳定等指标，如不符合要求应对施工工艺进行调整或采取其它措施。3、成孔(1) 护筒埋设： 护筒采用钢板卷制。按桩位中心线找正中
13、心点,护筒中心与桩位中心偏差不大于20mm, 并保证护筒垂直, 挖土采用人工挖至原状土为止, 护筒与孔壁之间用粘土分层填实,以防地面水流入造成护筒下移塌孔。护筒应进入原状土内200mm。(2) 钻机就位:应准确、水平、稳固, 钻机转盘中心、天车中心与护筒中心应三点一线。用游动滑车吊准主动钻杆,钻进时发现偏斜, 应及时纠正。(3) 钻头及钻进参数：根据地层岩性特征, 钻经进中破碎岩土以切削为主, 钻头结构为单环三翼刮刀钻头。钻进参数: 钻压 10-15KN, 钻数 20-47r/min,泵量150m3/h。(4) 钻孔：操作钻机掌握好钻进参数, 要注意有无异常情况, 如主动钻杆摇晃较大, 此时应
14、放慢进尺, 待穿过硬土后方可正常钻进。钻进时应严格控制钻进速度, 其钻进速度应与送浆、排渣能力相适应, 钻速应低于供浆和排渣速度, 避免造成埋钻, 加接钻杆时应先停止钻进,将钻具稍提离孔底, 待泥浆循环几分钟, 再停泵加接钻杆, 成孔施工应一次不断地完成, 不得无故停钻。成孔至设计孔深后, 先进行初步清孔, 然后会同工程有关各方对成孔各项要求进行检查验收,合格后方可进行下一道工序。(5) 泥浆护壁： 钻进中维持一定的泥浆粘度是防止缩径、塌孔并及时携带出孔内钻渣的重要措施。本工程采用原土造浆，泥浆平均密度在1.15-1.20、粘度20S左右。做好循环泥浆净化工作和经常性的泥浆性能测试, 一旦发现所设计的性能指标与孔内情况不相适应, 出现孔壁不稳定或缩径时, 应及时向甲方代表和监理研究, 对性能作适当调整。(6) 清孔： 彻底清除孔底沉渣, 是保证桩基承载能力的重要措施之一。本工程采用正循环两次清孔清除孔底沉渣的工艺。当钻进达到设计孔深后, 将钻头提离孔底150-200mm, 开动泥浆泵进行正循环清孔, 时间不小于20min。当下好钢筋笼和灌注导管后, 利用导管正循环进行第二次清孔, 要求清孔后, 孔底沉渣不超过100mm, 清孔后至混凝土灌注的时间间隔不应超过30min。如超过30min,应
