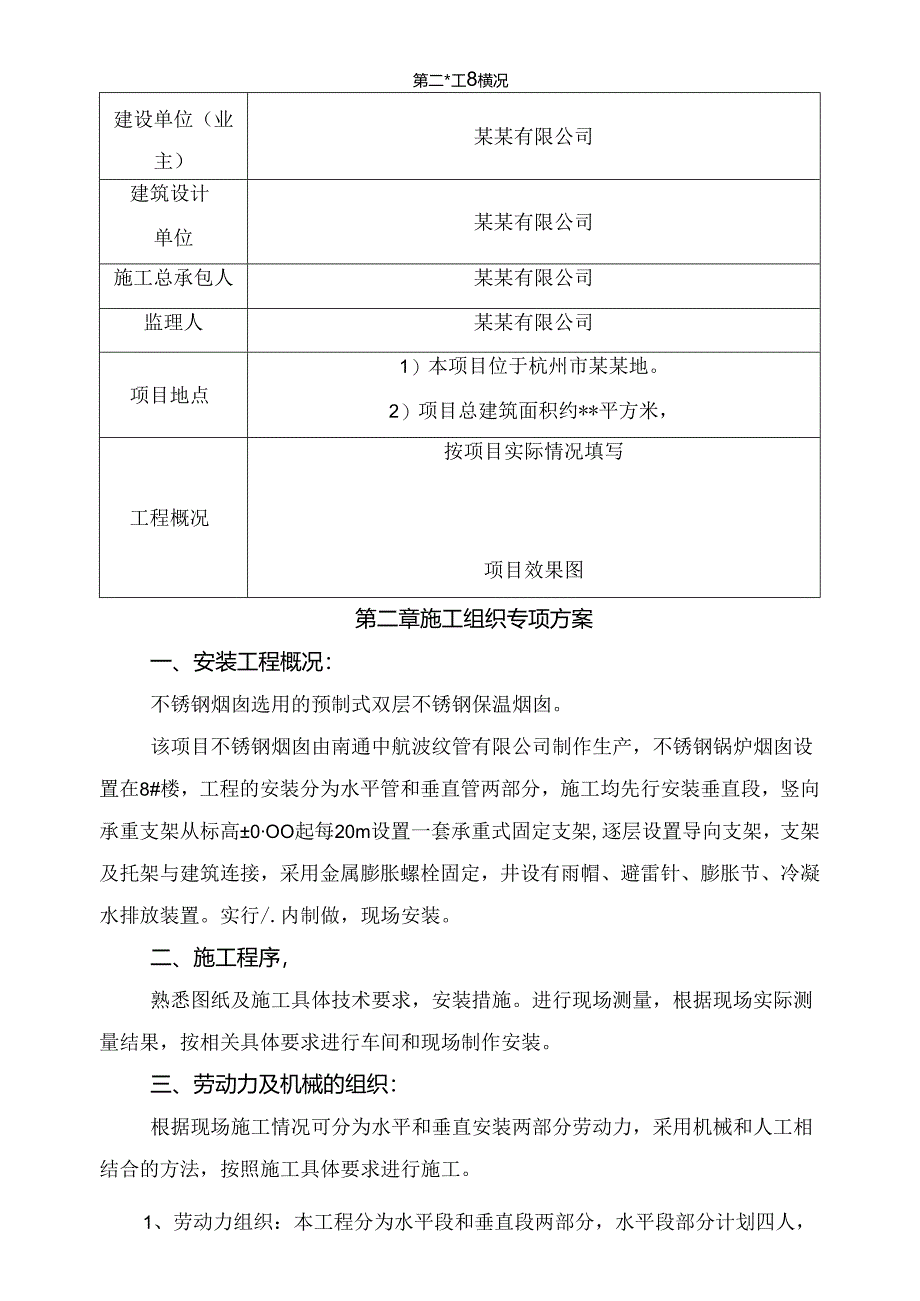

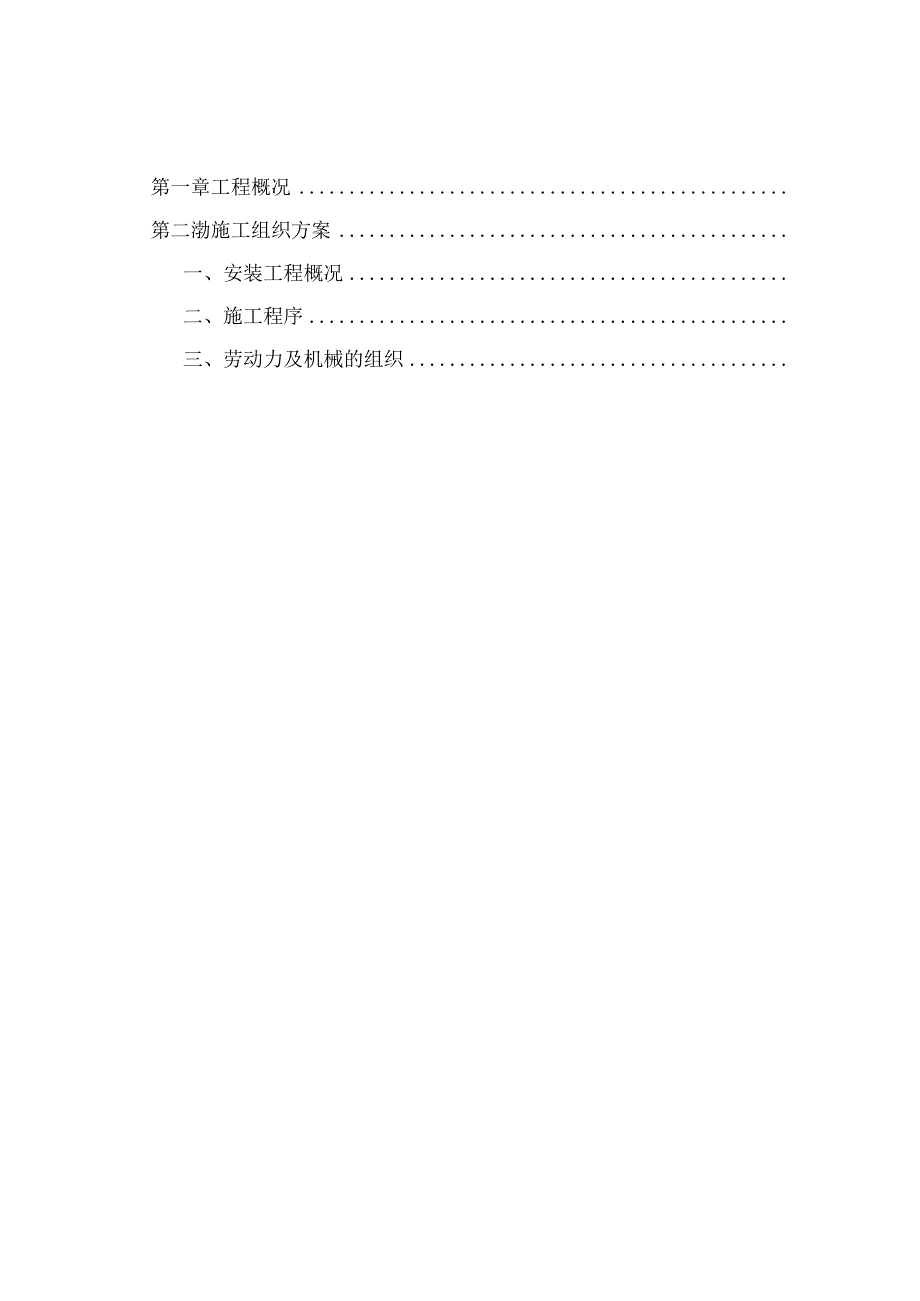

1、第一章工程概况第二渤施工组织方案一、安装工程概况二、施工程序三、劳动力及机械的组织四、施工要求2第三章施工安全措施4第四章施工图8第二*工8横况建设单位（业主）某某有限公司建筑设计单位某某有限公司施工总承包人某某有限公司监理人某某有限公司项目地点1）本项目位于杭州市某某地。2）项目总建筑面积约*平方米，工程概况按项目实际情况填写项目效果图第二章施工组织专项方案一、安装工程概况：不锈钢烟囱选用的预制式双层不锈钢保温烟囱。该项目不锈钢烟囱由南通中航波纹管有限公司制作生产，不锈钢锅炉烟囱设置在8#楼，工程的安装分为水平管和垂直管两部分，施工均先行安装垂直段，竖向承重支架从标高0OO起每20m设置一套

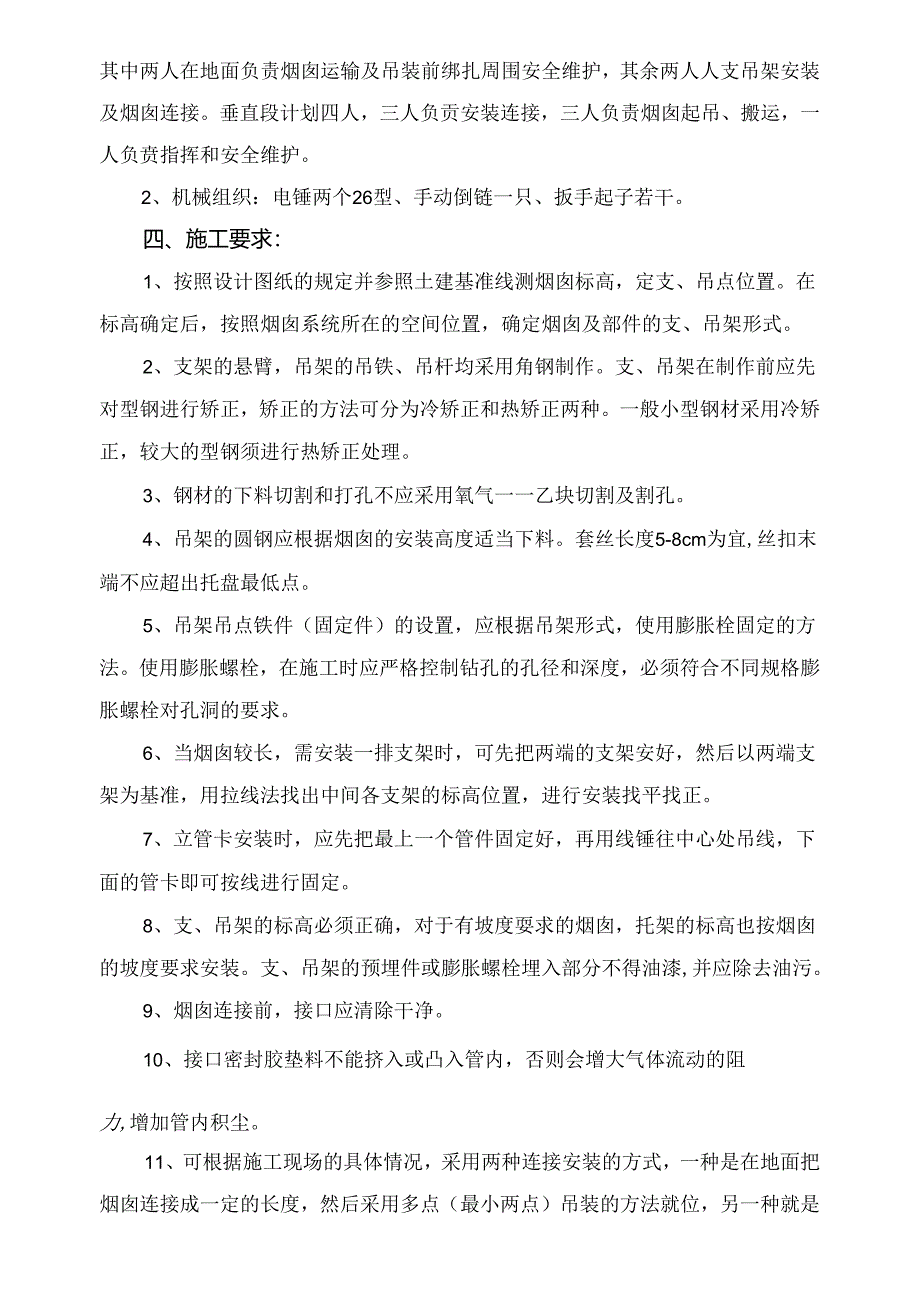

2、承重式固定支架,逐层设置导向支架，支架及托架与建筑连接，采用金属膨胀螺栓固定，井设有雨帽、避雷针、膨胀节、冷凝水排放装置。实行/.内制做，现场安装。二、施工程序，熟悉图纸及施工具体技术要求，安装措施。进行现场测量，根据现场实际测量结果，按相关具体要求进行车间和现场制作安装。三、劳动力及机械的组织：根据现场施工情况可分为水平和垂直安装两部分劳动力，采用机械和人工相结合的方法，按照施工具体要求进行施工。1、劳动力组织：本工程分为水平段和垂直段两部分，水平段部分计划四人，其中两人在地面负责烟囱运输及吊装前绑扎周围安全维护，其余两人人支吊架安装及烟囱连接。垂直段计划四人，三人负贡安装连接，三人负责烟囱
3、起吊、搬运，一人负贲指挥和安全维护。2、机械组织：电锤两个26型、手动倒链一只、扳手起子若干。四、施工要求：1、按照设计图纸的规定并参照土建基准线测烟囱标高，定支、吊点位置。在标高确定后，按照烟囱系统所在的空间位置，确定烟囱及部件的支、吊架形式。2、支架的悬臂，吊架的吊铁、吊杆均采用角钢制作。支、吊架在制作前应先对型钢进行矫正，矫正的方法可分为冷矫正和热矫正两种。一般小型钢材采用冷矫正，较大的型钢须进行热矫正处理。3、钢材的下料切割和打孔不应采用氧气一一乙块切割及割孔。4、吊架的圆钢应根据烟囱的安装高度适当下料。套丝长度5-8cm为宜,丝扣末端不应超出托盘最低点。5、吊架吊点铁件（固定件）的设
4、置，应根据吊架形式，使用膨胀栓固定的方法。使用膨胀螺栓，在施工时应严格控制钻孔的孔径和深度，必须符合不同规格膨胀螺栓对孔洞的要求。6、当烟囱较长，需安装一排支架时，可先把两端的支架安好，然后以两端支架为基准，用拉线法找出中间各支架的标高位置，进行安装找平找正。7、立管卡安装时，应先把最上一个管件固定好，再用线锤往中心处吊线，下面的管卡即可按线进行固定。8、支、吊架的标高必须正确，对于有坡度耍求的烟囱，托架的标高也按烟囱的坡度要求安装。支、吊架的预埋件或膨胀螺栓埋入部分不得油漆,并应除去油污。9、烟囱连接前，接口应清除干净。10、接口密封胶垫料不能挤入或凸入管内，否则会增大气体流动的阻力,增加管
5、内积尘。11、可根据施工现场的具体情况，采用两种连接安装的方式，一种是在地面把烟囱连接成一定的长度，然后采用多点（最小两点）吊装的方法就位，另一种就是把烟囱一节一节地放在支架上逐节连接。i般的安装顺序是先主管，后支管。12、首先应根据现场具体情况，在梁柱上选择两个可靠的吊点，然后挂好倒链或滑轮。13、用麻绳或棕绳将烟捆绑结实。烟囱可固定在吊装托架上。绳索不得直接捆绑在烟囱，应用托盘或长木板托住烟囱的底部，并且必须用软性材料垫好，方可起吊就位。14、起吊时,当烟囱离地面200-300mm时,应停止起吊，仔细检查倒链或滑轮受力点和搠绑烟囱的绳索，绳扣是否牢固可靠，烟囱吊装的重心走否正确。检查没问题
6、后，再继续起吊。15、烟囱放在支、吊架后，将所有托盘和吊杆连接好，确认烟囱已检固，才可解开绳扣。16、对于不便悬挂滑轮子或因场地限制，不能进行吊装时，可将烟囱分节用绳索拉到脚手架上，或安装辅助平台上，然后抬到支、吊架上对正法兰，垫好垫料，均匀地拧紧螺栓，逐节安装。17、可伸缩性金属或金属软烟囱的长度不宜超过2m,并不得有死弯或塌PrU18、烟囱穿出屋面外应设置防雨罩。穿出屋面超过1.5m的立管应设拉索固定，拉索不得固定在法兰上，安装好避雷针。19、明装烟囱水平安装，水平度的偏差，每米不应大于3mm,总偏差不应大于20mm。明装烟囱垂直安装，垂直度的偏差，每米不应大于2mm,总偏差不应大于20m
7、m。20、风帽的滴水盘、滴水槽安装应牢固，不得渗漏。凝结水应引到指定的位置。21、按照各项施工规范要求，认真安装。第三章施工安全措施一、全体职工必须牢固树立“安全第一、预防为主”的思想意识，工作中，时时不忘安全，安全警钟长鸣。:、进入施工现场，必须遵守安全生产制度和施工操作规程。三、进入施工现场，由于各工种、各工序交叉立体作业，必须戴好安全帽，系好帽带。四、不准赤膊、赤脚、穿高跟鞋、拖鞋、喇叭裤进入施工现场。五、不准带小孩或无关人员进入施工现场。六、不准在施工现场嬉戏打闹。七、在施工现场，就特别注意电梯井道，各种竖井、楼梯口以及预留孔、洞，避免坠落或拌倒：结构配合施工时，应注意木膜板上的残余钉
8、，防止扎脚，防止翘头板，注意边缘模板搭设是否牢固，防止踩空，利用脚架卜卜.时，应注意检查试跺其搭设是否牢固。八、正确使用个人劳动防护用品。九、注意施工现场（尤其是结构配合施工）的起重设备指挥信号，在避开过程中，防止脚下钢筋绊脚。十、车杠操作场地和防止区域内严禁吸烟和明火作业。十一、非有关操作人员，不准进入危险区内；吊装区域，非操作人员严禁入内.十二、未经施工负责人批准，严禁随意拆除有关安全设施或安装装置;如确因工作需要，应由班长或工长联系有关人员，征讨同意后才能拆除,但在施工间歇或施工结束后必须通知复位，并向负责人汇报。十三、高空作业严禁穿皮鞋或带钉易滑鞋，不准向上或向下抛掷材料和工具等物件：
9、2m以上高空作业，耍安全设施的必须戴好安全带，扣好保险扣，安全带应高挂低用，不可把挂绳打绕使用，不得接触高温、明火、强酸、碱和尖锐物品，安全带在每次使用之前，应仔细检查是否完好，不可“带病”作业。十四、施工现场用电线路必须符合“施工现场临时用电安全技术规范”要求，电源线不得随地拖拉，应架空并固定，各种电动机械设备，必须有可靠、安全、有效的安全措施及防护装置，机具应实行“一机一闸”制，严禁用同一个开关电器直接控制二台及以上用电设备（含插座）：电动机械和手持电动工具必须设备漏电保护器保护，漏电保护器在使用前应进行试验，确定完好后方可投入使用，电动机械和手持电动工具的负荷线，应按其容量选用橡皮护套软
10、电缆，其中黄、绿双色在任何情况下只能用作保护零线或重复接地线。十五、在地卜.室等潮湿场所，行灯应使用安全电压（24伏以卜）：使用碘铐灯照明时，灯架应接地良好、可靠，接线应紧固，在使用时应水平放置，倾斜角不宜大于5度，在刚点燃刚熄灭后不宜移动，防止灯管爆裂伤人。十六、使用台铝、套丝机、咬口机、车床等旋转机床时，手持工件的手不宜戴好套，防止铁屑带着手套损伤手或手臂；女工应将头发盘入安全帽内。十七、使用手动葫芦、油压千斤顶、液压顶弯机（或许手动或电动）等机具时，应仔细检查其是否活动自如，确认无误后可投入使用，严禁“带病”运行。十八、两人或多人一起抬重物（如大口径的钢管或设备）时，应有专人指挥，动作统
11、一。十九、操作前严禁喝酒，酒后严禁作用，作业时必须精神饱满，注意力集中。二十、冬季施工应做为冬季三防工作：防冻、防火、防煤气。二十一、管理人员应坚决制止施工人员的违章使用，施工人员有权拒绝管理人员的违章指挥。二十二、严格遵守各项安全施工规范，杜绝伤亡事故发生。附一：现场安全生产六大纪律:1、进入现场，必须戴好安全帽，并正确使用个人劳动防护用品。2、3m以上的高空作业，无安全设施的，必须戴好安全带。3、高空作业时，不准往下或往上乱抛材料和工具等物。4、各种电动机械设备，必须有可靠有效的安全接地和防雷装置.5、不懂电气和机械的人员，严禁使用和乱动机电设备。6、爆破和吊装区域，非操作人员严禁入内，把杆垂宜下方不准站人。附二：施工现场十项安全制度：1、必须遵守安全生产制度和施工操作规程；2、进入施工现场必须戴好安全帽，操作机械设备须戴安全帽。3、操作前，上班时间不准喝酒。4、不准赤脚、穿拖鞋、喇叭裤进入施工场所工作。5、高空作业严禁穿皮鞋或带钉、易滑的鞋。6、非有关操作人员，不准进入危险区。7、不经施工负责人批准，不准随意拆除安全设施及装置。8、不准带小孩进入施工现场。9、不准从高空处向下抛掷任何物品。10、不准在施工现场嬉戏、打闹。第四章施工图烟炉I锅炉2
