1、目录1编制说明41. 1编制依据41.2编制原则52工程概况62.1设计概况62. 2管线概况63施工总体筹划63. 1施工进度计划63.2施工准备63. 3资源配置63.3. 1人员配置计划63. 3.2机械设备配置计划73.4改迁方案84施工工艺及方法104.1电力管线迁改104.1.1施工工艺潦程IO4. 1.2施工方法104.2弱电管道迁改114 .2.1施工工艺潦程125 .2.2施工方法124.3雨污水管道废除134. 4供水管道废除135质量保证措施144.1 质址保证体系M4.2 质量保证总体措施4.3 .1组织保证145. 2.2制度保证145.2.4 技术交底制度145.2

2、.5 质量控制措施146施工进度保证措施151.1 组织保证措施151.2 管理和技术措施156.4资源保证措施167安全技术措施167. 1一般要求167.1 2管线安全保证措施177.3 施工用电安全措施187.4 施工机械安全措施187.5 消防措施187.6 交通安全保证措施198文明施工及环境保护198.1文明施工管理体系及措施198. 1.1文明施工目标198. 1.2文明施工管理体系199. 1.3现场文明施工措施198.2环境保护体系及措施208.2. 1环境保护目标208.2.2 环境保护工作内容218.2.3 环境保护体系218.2.4环境保护重耍控制点218. 2.5施工

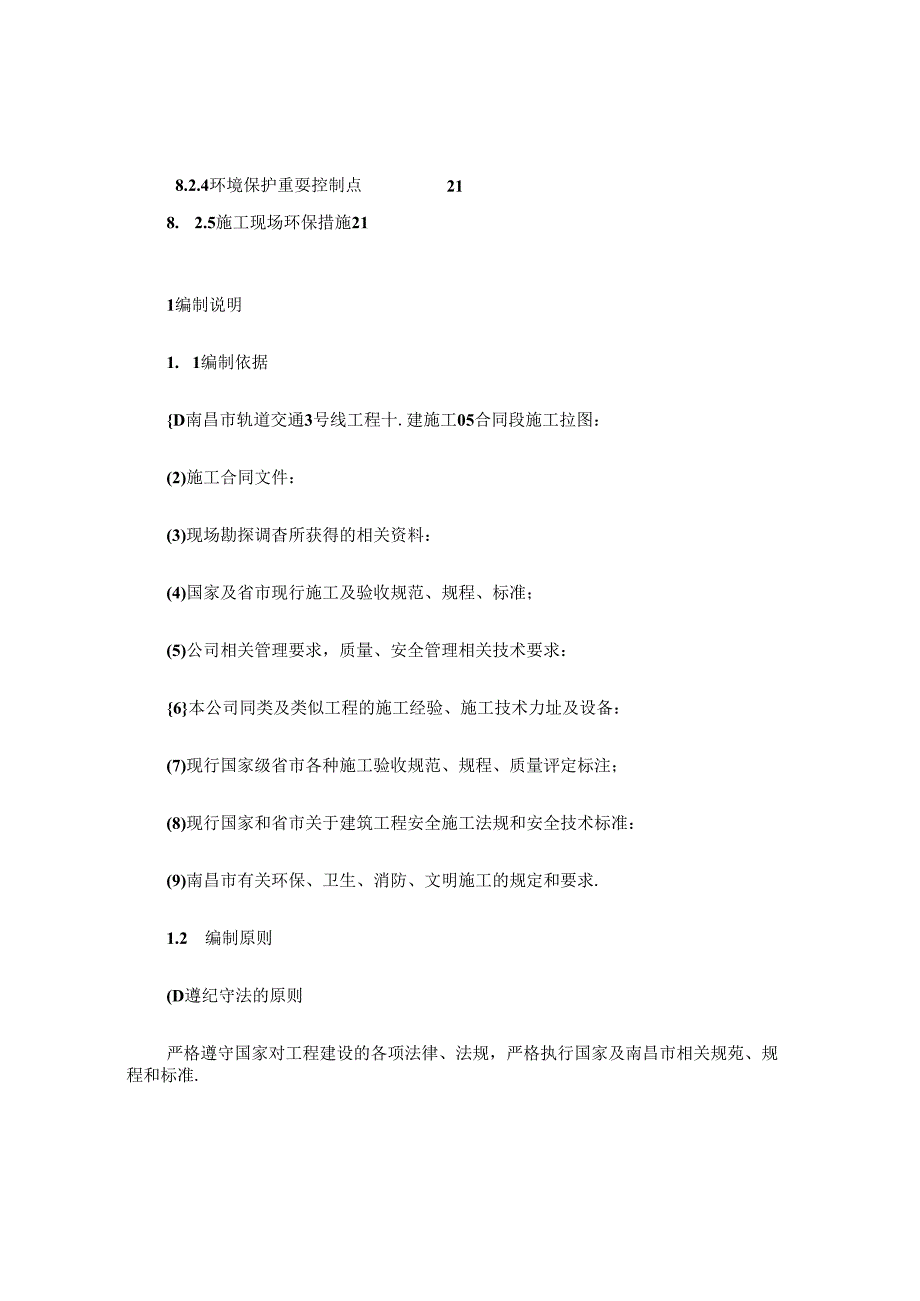

3、现场环保措施211编制说明1. 1编制依据D南昌市轨道交通3号线工程十.建施工05合同段施工拉图:(2)施工合同文件:(3)现场勘探调杳所获得的相关资料:(4)国家及省市现行施工及验收规范、规程、标准;(5)公司相关管理要求,质量、安全管理相关技术要求:6本公司同类及类似工程的施工经验、施工技术力址及设备:(7)现行国家级省市各种施工验收规范、规程、质量评定标注;(8)现行国家和省市关于建筑工程安全施工法规和安全技术标准:(9)南昌市有关环保、卫生、消防、文明施工的规定和要求.1.2 编制原则(D遵纪守法的原则严格遵守国家对工程建设的各项法律、法规,严格执行国家及南昌市相关规苑、规程和标准.2

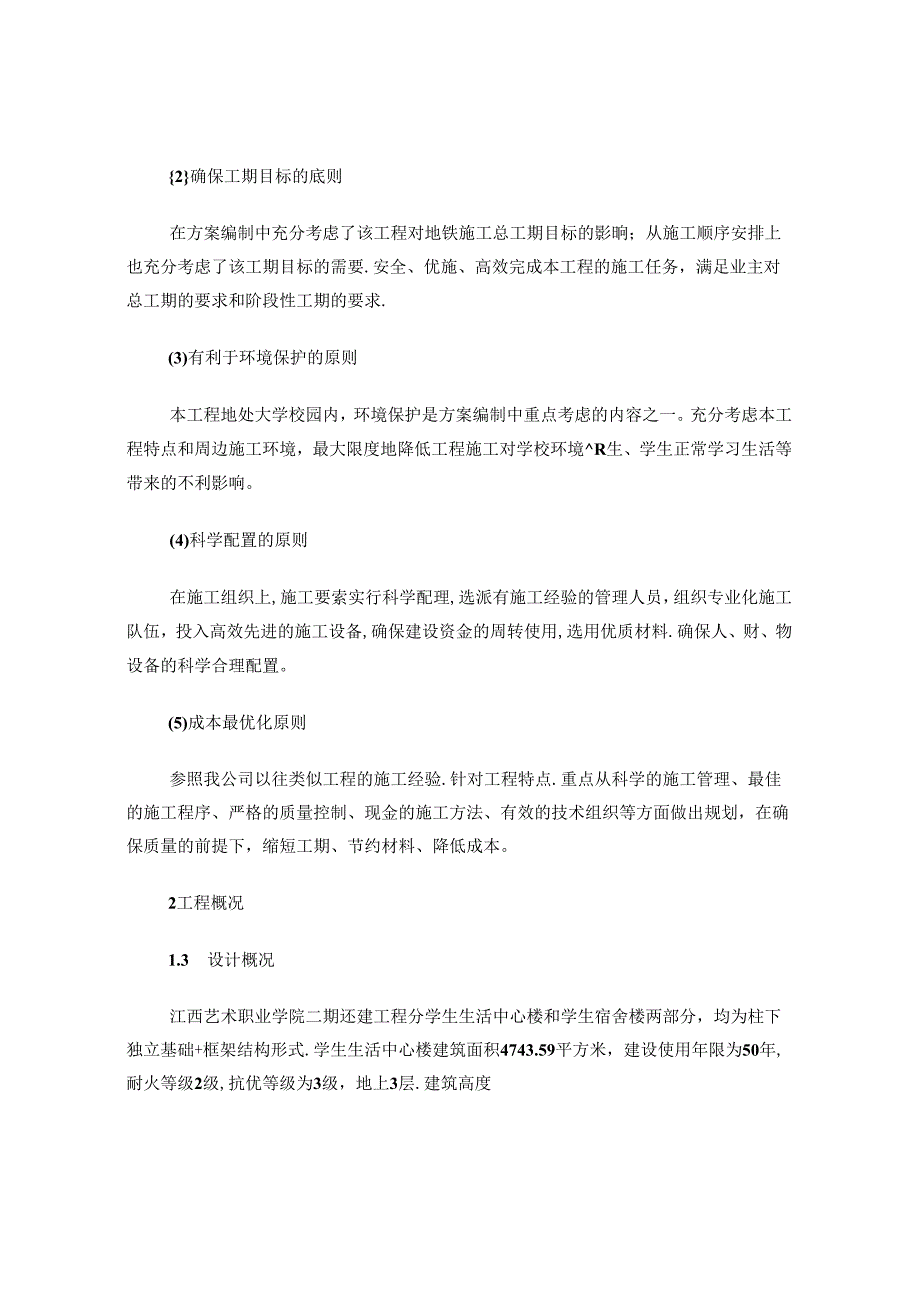

4、确保工期目标的底则在方案编制中充分考虑了该工程对地铁施工总工期目标的影晌;从施工顺序安排上也充分考虑了该工期目标的需要.安全、优施、高效完成本工程的施工任务,满足业主对总工期的要求和阶段性工期的要求.(3)有利于环境保护的原则本工程地处大学校园内,环境保护是方案编制中重点考虑的内容之一。充分考虑本工程特点和周边施工环境,最大限度地降低工程施工对学校环境R生、学生正常学习生活等带来的不利影响。(4)科学配置的原则在施工组织上,施工要索实行科学配理,选派有施工经验的管理人员,组织专业化施工队伍,投入高效先进的施工设备,确保建设资金的周转使用,选用优质材料.确保人、财、物设备的科学合理配置。(5)成

5、本最优化原则参照我公司以往类似工程的施工经验.针对工程特点.重点从科学的施工管理、最佳的施工程序、严格的质量控制、现金的施工方法、有效的技术组织等方面做出规划,在确保质量的前提下,缩短工期、节约材料、降低成本。2工程概况1.3 设计概况江西艺术职业学院二期还建工程分学生生活中心楼和学生宿舍楼两部分,均为柱下独立基础+框架结构形式.学生生活中心楼建筑面积4743.59平方米,建设使用年限为50年,耐火等级2级,抗优等级为3级,地上3层.建筑高度16.50m;学生宿舍楼总建筑面枳3530.5平方米,建筑耐火等级地上2级,地上5层,建筑高度20.Iuu2. 2管线概况拟建生活中心场地融围内有5根IO

6、KV的强电、7根弱电、1根DNI50供水管、2根叭300的污水管在土方开挖范用内需要改迁见表27。衣2-1需改迁管线明细表管线种类规格需拆除长度根(J1.)数埋深(m)需拆除检查并强电IOKVA905I5弱电15270.88供水DNI503410.63雨污水DN30012021.5213施工总体筹划2.2 施工进度计划管线改迁施工计划于2016年2月2日开工,2016年2月6日施工完成,总工期4天。3. 2施工准备管线迁改涉及市政、通信、电力等产权单位,需前期办调部与产权单位进行对接协商,以促使迁改工作快速推进,以确保施工进度,按施工组织要求,提前做好进场施工准备,待具备施工条件后,即刻组织施

7、工人员、机械设备和物资材料进场,进行施工管线迁改工作。3. 3资源配置4. 3.1人员配置计划为确保施工的顺利进行,桃调各方面关系,加强配合,本工程拟投入管理人员9人,见表3-1。表3-1管线迁改管理人员配置表序号职务姓名主要职员1生产副经理组织管理现场施工2机电总工负贵设备供应3安全总监制定和落实安全技术方案,监督检杳施工安全4技术主管负责施工质量检测及质量保证措施的实施5试的主管负责各项试验及检测工作6物资员负责材料供应7测量主管负贵施工测量、放样及桩位平面比核8现场技术员负贡现场施工质量控制9安全加负货现场安全管理现场进行24小时不间断施工。计划配龄作业人员具体见表3-2。表3-2管线迁

8、改劳动力配备计划表序号工种人数备注1电工82信号工73管道工104役工66杂工157挖机司机18吊车司机19投机指挥员110吊车指挥员111交通疏导员112合计52现场作业人员使用按实际施工情况随时增减,以确保本工程顺利施工为准,5. 3.2机械设备配置计划主要机械设备配置计划见表3-3表3-3机械设备配置计划表序号设备名称型号规格数量备注1挖机l,C8012汽车吊20t13电镉2kw26. 4改迁方案(1)雨污水管及供水管为原安肾.临时彩钢板房用管道,采用直接废弃的方式处理.2位于生活中心场地范国及西北他的弱电管线废弃,改迁至生活中心东侧及北侧.废弃长度152m,新建长度107m,埋深0.8

9、m。详见图3T。(3)强电电缆改迁至生活中心土方开挖范围南州,原管畿路由废弃。废弃拆除长度90m,新建长度61m,埋深1m.详见图3-1以上管线改迁路由均为永久路由,一次改迁到位。具体管线改迁及废弃工程数量表见表3-1,表37管线改迁及废弃工程数扭表管线种类规格改迁路由拆除长度改迁长度根(孔)数埋深(m)拆除检荏井新建检荏井强电IOKVA永久改迁至拟建施工90615153弱电152107J0.889供水UX15034OI0.63O雨污水l)30()场地开挖通用以外120O21.521O图3T管线改迁平面图4施工工艺及方法4.1电力管线迁改4.1.1施工工艺流程测量放线一沟槽开挖一垫层浇筑一电力

10、管安装一包袋浇筑一沟槽回填一路面恢任一验收.4. 1.2施工方法(D测量放线由测量组按施工图进行测量放线,每IOm设置定位桩及标高控制桩。用白灰放出管道中心线和占地边界线。在管道中心线上打变坡点桩及转角桩.班上注明桩号、里程、挖深,转角处应有始点、中点和末点控制桩及加密桩.并用白灰放出弧线。(2)沟槽施工沟槽开挖前工作开情前要认真调查J解地上地下障碍物.以便开槽时采取妥善加固保护措施,根据业主方提供的地下管线图和我公司的现场谢查,统计出现况地下管情况,采取有效措施加以保护.沟槽开挖形式根据设计图中设计管道的规格及埋置深度以及规范要求确定沟槽开挖的形式。根据设计图纸以及现场开挖地质情况确定坡比,

11、拟确定坡度为1:0.75,根据现场开挖上质情况,可适当调整开挖坡度.沟槽施匚采用1:0.75放坡开挖,以机械为主,人工配介。在开挖时严格控制沟底设计标高,机械开挖应保留20Cm用人工清底,以免机械作业超挖扰动沟槽底原状土。如遇水位较高时四周采用挡板支模防止沟槽坍埸。施工前和施工过程中考虑地表水的排除及基坑中积水的抽排,确保混凝土底板在无水环境下施工。基坑开挖期间,基坑附近不堆放弃土和建筑材料,做到文明施工e开挖基坑时,如遇到不良土溟应适当加大放坡,确保柏底作业面.当天未完成回填的管沟.应使用100Inm宽方木+15mm股介模板覆盖,方木间距1m,模板覆盖严密,周围拉警示线,立标示牌,提解行人注

12、意安全.沟槽混凝土底板施工施I:前,对沟槽底板进行整平,放出沟槽中心线,按设计的高度和宽度利用沟槽土模浇筑混凝土底板.混凝土标号为C15,采用商品混凝土,厚度IOCm。浇筑时严格按要求振符,直到完全密实为止.浇筑后进行收光并做到及时养护,确保混凝土的强度,沟槽底板应3%朝检查井方向放坡,以便电缆排管的排水.并根据排管宽度,按间距1.5米在排管两侧预留夕121.=800mm的钢筋预埋件,用于加固排管防止混凝土包封时排管上浮。电缆排管的铺设在混凝土底板上铺设电缆排管,先将电缆排管MPP管用专业焊接机将排管焊接到设计尺寸用配套电缆管卡按技术要求组合排列整齐,然后支模板利用浇注底板混凝上时预留的钢筋埋

13、件加固排管,敷设接地扁钢后进行浇注混凝上包封。wV三图4-1电缆排管施断面示意图土方回填电缆排管铺设完工后,进行十方回填,以机械为主,人工配合.分层网埴,每层厚度为2(25cm,并进行夯实。回填到距离地面0.5m时.采用三七灰土回填,回填的高度与主体道路路面高程吻合C余土用自卸汽车运至余土弃置场。(3)检查井施工检查并施工每隔50米设置一个,大小为1.0l.0l.5m,电缆井地基承载力fa150kpa,井底板用C25碎,用1:2水泥砂浆向集水坑找1%坡,井壁用M7.5水泥砂浆砌筑MUlO耕,井内外墙壁均抹1:2.5防水砂浆(加筋防水剂),墙外侧做满包氯丁胶沥青防水涂料(二布三涂),揣顶采用C15灶压顶,井盖用C25配现浇“4.2.1施工工艺潦程测量定位一管槽开挖一验槽一基础处理一管道安装一管道包封一防前验收一管槽回填土一验收。4. 2.2施工方法(D测量放线由测城组按施工图进行测量放线,每IOm设置定位桩及标高控制桩。用白灰放出管道中心线和占地边界线.在管道中心线上打变坡点桩及转角桩.桩上注明桩号、里程、挖深,转角处应有始点、中点和末点控制桩及加密桩,并用白灰放出弧线。(2)管沟开挖沟槽开挖前工作开槽前要认真.调侵了解地上地卜障碍物,以便开槽时采取妥善加固保护措施,根据业主方提供的地下管线图和我公司的现场调食,统计出现况地下管情况,
