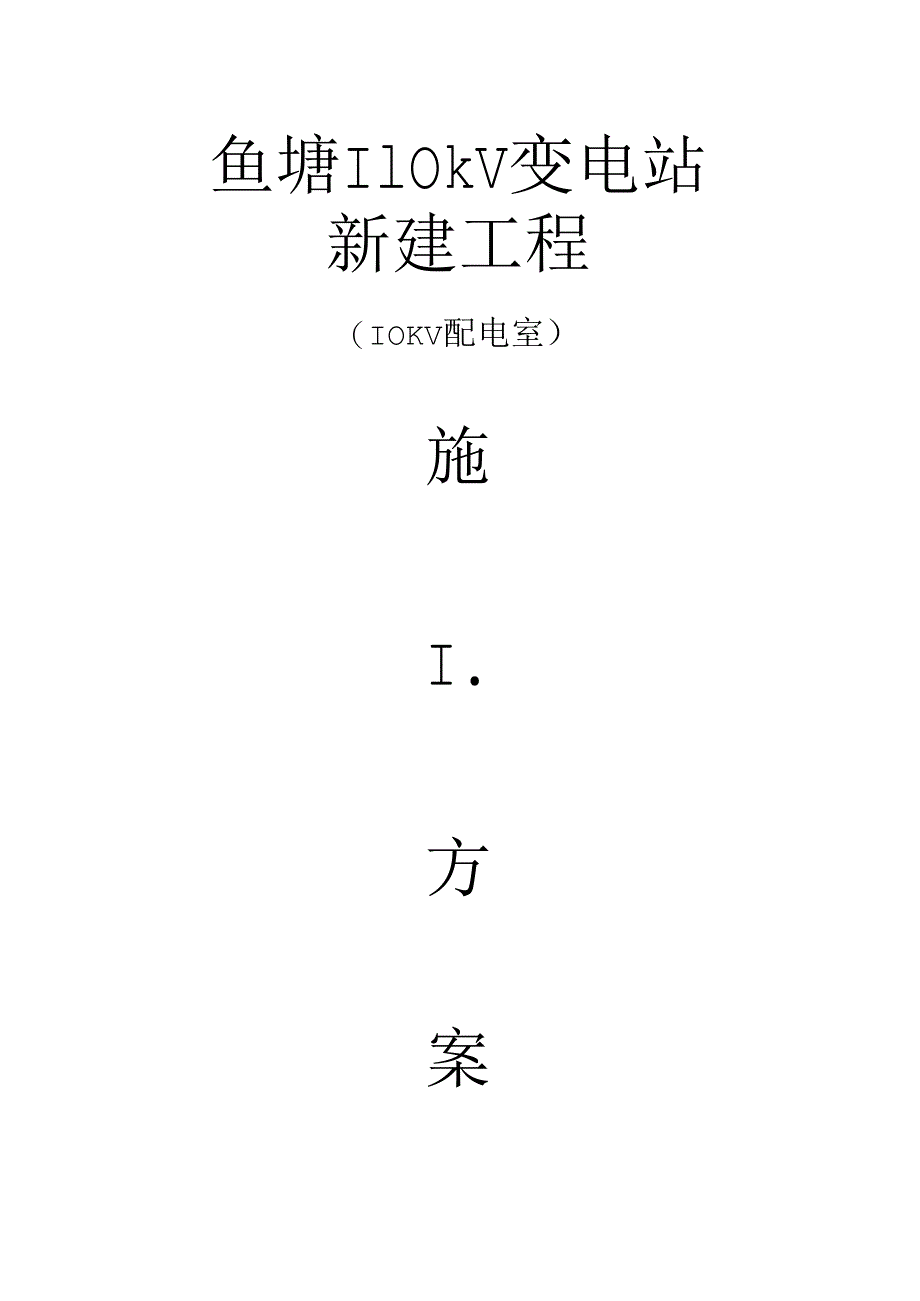

1、鱼塘IlOkV变电站新建工程（IOKV配电室）施I.方案编制单位：贵州省铜仁兴铜电力有限贡任公司编制时间:2010年10月05日目 录1、施工方案与技术措施2、施工安全措施计划3、文明施工措施4、施工场地治安保卫管理计划5、施工环保措施计划6、冬季和雨季施工方案7、施工现场总平面图1施工方案与技术措施施工方案总体安排1.1.1工程施工顺序1. 1. 1. 1主体工程施工顺序施工进场准备基础工程一主体工程一屋面工程一装饰工程一 设备安装工程f室外工程f工程验收；1. 1.2施工技术准备工作1.1 . 2.1本着技术先行的原则，在施工前就技术上一切问题做好 充分的准备。进场后立即进行施工准备工作。
2、事先对本工程的情况作 全面、准确的了解.，以保证及时开工及开工后的顺利施工，对施工中 可能出现的各种问题有充分的准备，并制订出各种相应的预防措施。1.2 .2.2在正式进入现场前所有施工管理人员将认真熟悉由建 设方提供的所有施工图纸及各有关技术资料，以作为本次施工质量控 制的重要依据之一。1. 1.2.3针对本工程的建筑、结构特点，制订详细深入且有针对 性的各阶段施工作业指导书，并且在施工前报请业主和监理批准，随 后及时向施工队伍做好技术交底。采取跟踪管理，及时解决施工中的 技术问题，经常荏阅施工图纸、翻样图、修改图纸、会审纪要，按图、 按操作规程施工。1.1.2.4在进入施工现场后主要做好如
3、下几个方面技术工作：LL2.由项目总工程师负责牵头组织各专业技术人员，熟悉消 化施工图纸，了解和掌握设计意图、工程的难点和重点，通过图纸会 审，积极与设计单位沟通，使施工图更好的适应目前建材、建工的发 展水平，为顺利施工创造条件。在组织重要分部分项施工前组织召开 技术例会，召集施工项目所有工程管理人员细心研究相关的设计图纸 及技术资料，发现问题及时做好书面记录，并及时向业主汇报，需要 更正处，要经各方签字认可。1.1.2.编制正式的较为详细的施工组织计划和施工方案及分项 作业指导书，及时确定各分部分项工程施工方案，脚手架等特殊分项 工程技术交底措施，以征得业主和设计、监理单位认可。1. 1.2
4、.确定关键、特殊工序及质量控制点，制定相应的技术保 证措施及质量保证计划，并备齐有关技术管理记录表。及时做好对于 施工班组的逐级交底以确保在施工中得以确定贯彻实施。1.1.2,同建设方指定的建材实验室取得联系，做好有关建材熨 试、配合比申请工作，以便建材爱试和配合比设计报告能及时提供给 业主及监理审核。施工技术措施1.2. 1基础工程1.2. 1. 1 土方施工准备工作1.2. 1. 土方开挖前，应作好回填土部位、回填标高控制。1.2. L在施工区域内设置临时排水沟，将地面水排走或排至低处，再用水泵排走或疏通原有排水泄洪系统，使地面不积水。L2. L设置区域测量控制网，包括基线和水平基准点，做
5、好轴线 桩的测量工作及校核，进行土方工程的测量工作。1.2. L 2 土方开挖12. L根据施工现场周边情况及“工程地质斟察报告”，在确保 施工质量、施工工期、安全生产的前提下，采用经济实用的施工方法。1.2. 1.考虑到本工程挖土施工进度，并为确保工程基坑质量，方 案采用机械挖土配合人工修挖。1.2.1. 基坑开挖严禁用挖土机或其它器械撞击露出基坑的桩，以 （力挖土方每边留工作面800, 土方边坡放坡系数为1： Oo 5,基槽四 周挖设150X200的排水沟，排水沟坡度为Oo 5%,适当部位设集水 井，以便下雨天及时排水之用。1.2. 1.挖土时应严格控制基底标高。方法：用水准仪引出水平标
6、高，用竹桩随土方开挖随设置水平标高控制点，按基坑每二平方设置 一个水平控制竹桩，如局部挖深应用碎石回填至标高。1.2. L挖土时应密切注意土质情况，如不符合设计要求应立即向 设计单位反映，及时采取措施。L2. L 土方开挖后，由施工单位工程师组织设计、监理人员按照 地质报告、设计图纸对基坑进行验槽。若无异常情况，应尽快浇筑垫 层混凝土，并尽早组织底板（基础）施工，不得长期晾坑。1.2. L 3基础回填要求选择含水量符合压实要求的粘性或原土，回填前，应将基坑中积 水抽干，清除垃圾，基坑回土采用人工回填，分层夯实，每30Omm 层夯实，每层至少夯压三遍，回土豆从基坑两边同时回填：回填时必 须做好地
7、下结构保护。1.2. 1.4钢筋碎基础1.2. 1.施工工序施工准备一检查前道工序一地基处理f浇筑混凝土垫层一弹线 一绑扎钢筋（包括柱筋）一支模一隐蔽验收一浇筑混凝土T养护一隐 蔽验收及技术处复核一回填土方一其它后继工序。1.2. 1.施工准备1.2. L认真学习图纸、领会设计意图和防水工程的构造情况：L 2. 1.编制和选择经济管理施工方案；L2. L制定技术管理系统、制定技术措施，编号工艺规程，进行 技术交底。1.2. 1.进行原材料检验，按设计进行配合比试验，确定施工配合 比。1.2. L将需要的工具机械、设备和计量器具准备就绪。1.2. 1.5浇筑垫层按设计要求浇筑100厚ClO素混凝
8、土型层。1.2. 1.6 弹线将工程的定位轴线设到垫层表面，并同时弹出柱轴线及柱外框边线。经检查无误后，办理技术复核单。L2. L 7绑扎钢筋用粉笔在垫层表面划出钢筋位置线，按照划线位置布置钢筋并进 行绑扎。应先绑扎底板钢筋、绑扎独立柱钢筋，再绑扎地梁钢筋，并 要先在梁底筋下垫好保护垫块。要同时绑好柱插筋与地梁钢筋的连接 处。混凝土保护层厚度：地梁：35；柱：40；底板：50。L 2. 1.8支模板L2. 1.模板除了要求牢固和尺寸准确、表面平整以外，特别要求 有足够的刚度和较小的吸水率。12. 1.为了确保施工质量、施工进度、本工程模板采用九合板， 木柄配钢管、钢支撑支模，柱间梁下脚手杆间距
9、为500mm,梁两侧设 两根脚杆，以便固定梁侧模板，立杆和模板交处用扣件固定。1.2. L 9浇混凝土1.2. L混凝土：（以下）采用C25险:1.2. I.在浇滩底板混凝土前.,应认真检查基础钢筋及柱插筋的数 量，位置是小正确，防宙接地系统是否满足要求，有否偏位及有无漏 设。1.2. 1.浇筑混凝土前应事先拟定浇筑方案，方案内容应包括浇筑 起始点，和结束点的位置，浇筑方向，分段距离、分层厚度和劳动力 组织；其浇捣方法保证前后混凝土结合的时间不超过初凝时间，并一 次性浇筑完毕。1.2. 1.混凝土浇筑时除应使用插入式振捣器混凝土的密实度，同 时表而应派专人用平板搓平整。1.2. 1.10混凝土
10、的养护混凝土的养护在混凝土浇筑后45h即应覆盖湿草袋等，并连续 浇水养护不小于Mh。1.2. 2主体结构工程该工程结构为框架结构，每道施工工序，施工方法等均基本相同。 主体工程每层的施工工序：放线一绑扎安装柱钢筋一检查验收一立柱模板一立梁、板模板一 绑扎安装梁、板钢筋一检查验收f浇混凝土养护一拆模板一砌筑破 隔墙、围护墙。1.2.2. 1模板支设为了确保施工质量，施工进度，本工程模板、柱、梁采用组合钢 模板，板采用九夹板、木杨配钢管、钢支撑支模，有梁式全现浇楼、 屋面支撵采用钢管满堂脚手架，柱间梁下立杆脚手杆的间距为500, 梁两侧设两根脚手杆，以便固定梁侧模板，在两间根据板跨度和荷载 情况经
11、计算再定脚手根数，立杆和模板交接处用扣件固定。该全现浇框架模板施工前计划配徨模板翻样图及支撑系统设计， 绘制出模板排列图，再进行施工安装。1.2.3. 支撑质量要求：1.2. 2.模板支架必须具有足够的强度，刚性和稳定性。L 2. 2.模板的接缝不大于。模板的实测允许偏差如下表，其合格率严格控制在90%以上。允许偏差：轴线位移5 ；标高 土5 ：截面尺寸+4 -5：垂 直度3 :表面平整度5 OL 2. 2.模板安装技术措施1.2. 2.根据本工程施工进度要求，计划配备模板三套以满足流水 翻转。1. 2. 2.柱模的下脚必须留有清理孔，便于清理垃圾。1.2.2,跨度大于6米的梁跨中按L/300
12、要求起拱,且不小于20, 跨度大于2米的悬臂梁，梁端上翘L200oL 2. 2.模板工程验收重点控制刚度、垂宜度、平整度，特别注意 柱模，楼梯间等轴线位置正确性。1.2. 2.模板拆除1.2. 2.现浇钢筋混凝土梁、底板模拆模时所需的混凝土强度应满 足下表：结构名称、结构跨度、达到校标准强度的仃分率（%）板 V2、 50%：板28、75 %；梁 8 75%：梁 N8、100 %。梁、柱侧模拆除时，结构混凝土强度宜不低于，即杜强度能保证 其棱角不因拆除模板面损坏，就可拆模。L 2. 2.拆模顺序为后支先拆，先支后拆，先拆非承重模板，后拆 承重模板：并做到不损伤构件及模板。L 2. 2.全现浇框架
13、，肋形楼板应先拆除柱模板，再拆梁侧模，楼 板底模，最后拆除梁底模板，拆除跨度较大的梁下支柱时，应先从跨 中开始分别拆向两侧端，侧立模板的拆应按Fl上而下的原则进行。1.2. 2.当上层模板正在浇筑校时，下一层楼板的支柱不得拆除， 再下一层楼板支柱，仅可能拆除一部份，跨度4m及4m以上梁均应得 保留支柱，其间距不得大于2m,其余再下层楼的楼板支柱，当楼板 碎达到设计强度时，始可全部拆除。L 2. 2.模板拆除要注意讲究技巧，不得硬撬，用力过猛，防止损 坏结构和模板。L 2. 2.拆下的模板，不得乱丢乱扔，高空脱模要轻轻吊放，木模 要及时起钉、修理校正变形的和损坏的楼板及配件，板面应刷隔离剂, 背
14、面补涂脱落的防锈漆。1. 2. 2.己拆除的结构，应在混凝土达到强度等级后才允许承受全 部计算荷载。L 2. 2. 2钢筋安装1.2. 2.钢筋绑扎前应熟悉施工图纸，核对成品钢筋的级别、直径、 形状、尺寸和数量，核对配料表及料单。L 2. 2.对柱、梁、板相交的结构部位，事先研究好穿插就位的顺 序及模板，水电等其他专业的配合先后顺序。L 2. 2.楼板内上不层钢筋的间距用力10钢筋马竞来控制，数量每平方米不少于一只。1.2. 2.凡直径为小25框架梁、柱的钢筋应采用机械连接，直径 巾22及巾20的钢筋应优先采用焊接接头或搭接待室5d,再在两端各 焊3d焊缝（本工程框架梁柱的钢筋不采用冷搭接L
15、2. 2.所有钢筋接头均应隔根错开，且接头间净距大于30d,并 不小于600,焊接接头的钢筋面积不得超过该处受力钢筋总面积的 50%,绑扎接头的钢筋面积不得超过该处受力钢筋总面积的50%o1.2. 2.钢筋的锚固长度：框架梁、柱：Lae=35d （ 级钢）：板： L a e=25d （ I 级钢）或 La e=30d （ H级钢）：搭接长度 Le= （25% 的搭接率）。I. 2. 2.梁的底部纵筋不得在跨中部位接头，面筋不得在支座附近 设接头。1. 2. 2.板中预埋管线上面无楼板钢筋时.，按设计要求沿管长方 向，加设6200钢筋网片，宽度400。L 2. 2.厕所、洗手间周边内侧（除门外）均按设计要求用混凝土 翻起18Omnb宽度同墙厚的泛水，内配28,中6200箍筋。L 2. 2.梁、柱箍筋应与受力钢筋垂直设置，钢筋必须呈封闭型， 开口处设置135度弯头，弯钓长度不小于IOd （d为箍筋直径），箍筋 转角与受力钢筋的交叉点均应扎牢，箍筋平宜部分与纵向交叉点可间 隔扎牢，以防止骨架歪斜。楼板外围的两行纵横向钢筋的交接点，用 铁丝全部扎牢，其余部分采用梅花型绑扎。L 2. 2.板、次梁与主梁交叉处，板的钢筋在上，次梁的钢筋居中，主梁的钢筋在下。L 2. 2.钢筋保护
