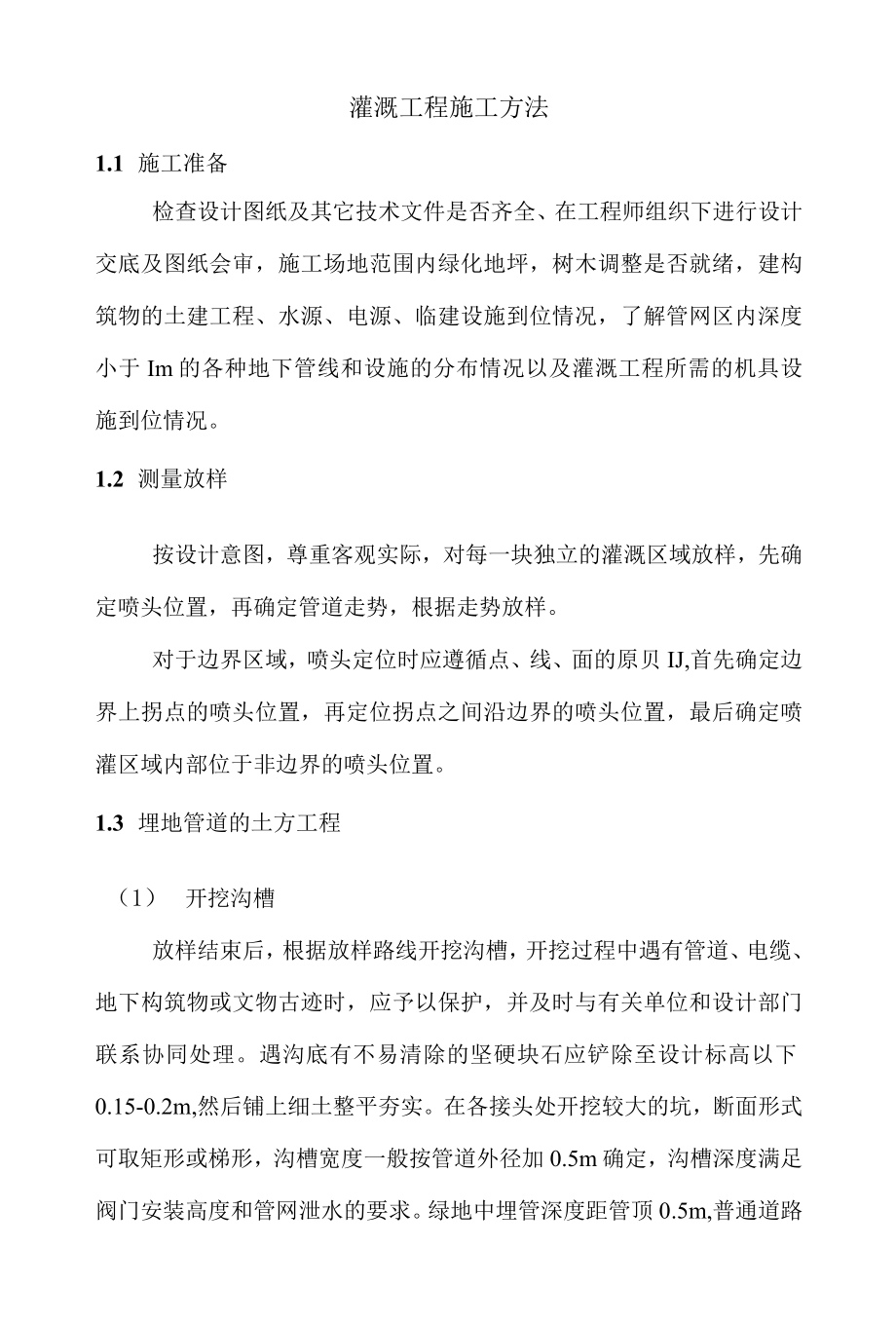

1、灌溉工程施工方法1.1 施工准备检查设计图纸及其它技术文件是否齐全、在工程师组织下进行设计交底及图纸会审，施工场地范围内绿化地坪，树木调整是否就绪，建构筑物的土建工程、水源、电源、临建设施到位情况，了解管网区内深度小于Im的各种地下管线和设施的分布情况以及灌溉工程所需的机具设施到位情况。1.2 测量放样按设计意图，尊重客观实际，对每一块独立的灌溉区域放样，先确定喷头位置，再确定管道走势，根据走势放样。对于边界区域，喷头定位时应遵循点、线、面的原贝IJ,首先确定边界上拐点的喷头位置，再定位拐点之间沿边界的喷头位置，最后确定喷灌区域内部位于非边界的喷头位置。1.3 埋地管道的土方工程（1） 开挖沟

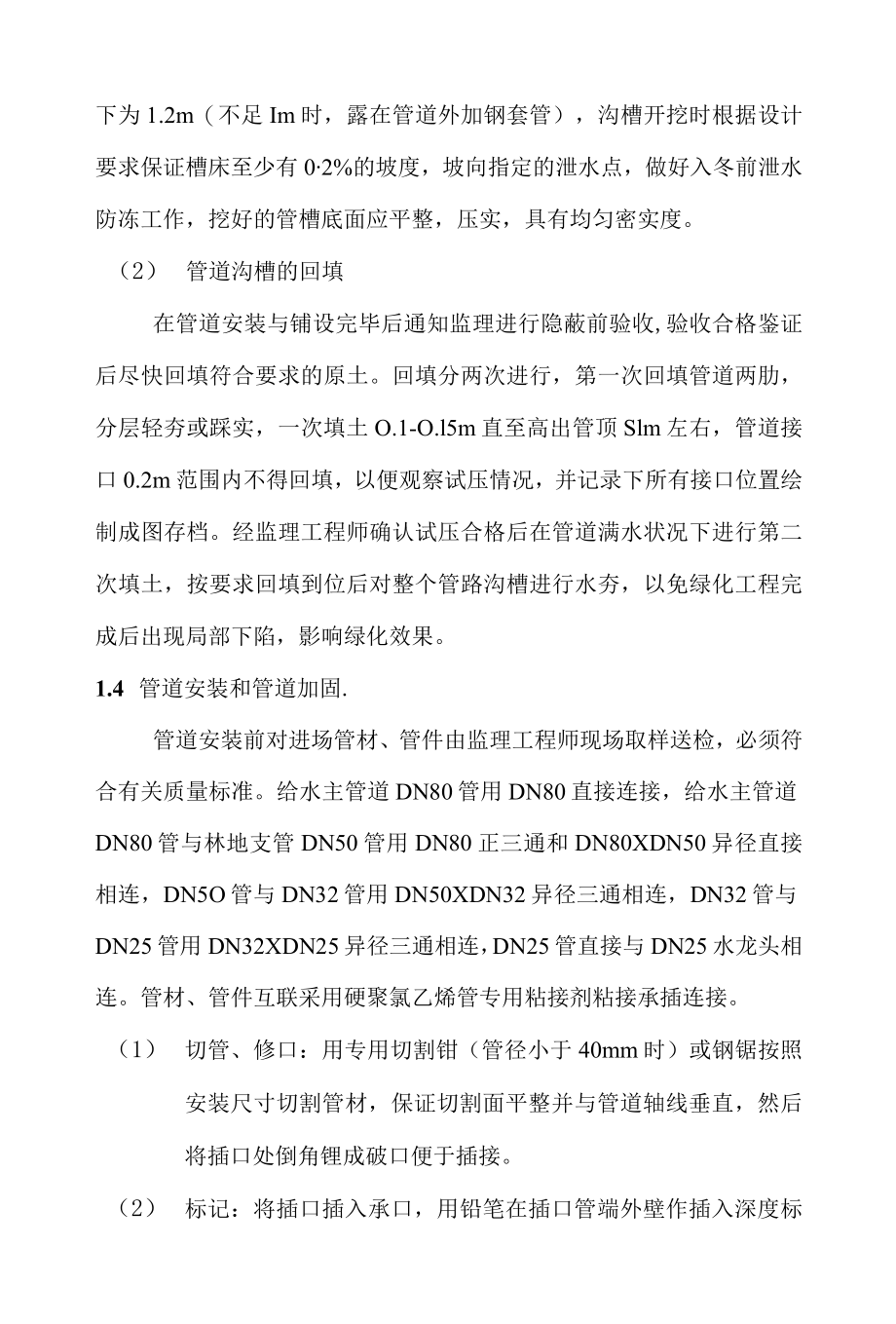

2、槽放样结束后，根据放样路线开挖沟槽，开挖过程中遇有管道、电缆、地下构筑物或文物古迹时，应予以保护，并及时与有关单位和设计部门联系协同处理。遇沟底有不易清除的坚硬块石应铲除至设计标高以下0.15-0.2m,然后铺上细土整平夯实。在各接头处开挖较大的坑，断面形式可取矩形或梯形，沟槽宽度一般按管道外径加0.5m确定，沟槽深度满足阀门安装高度和管网泄水的要求。绿地中埋管深度距管顶0.5m,普通道路下为1.2m（不足Im时，露在管道外加钢套管），沟槽开挖时根据设计要求保证槽床至少有02%的坡度，坡向指定的泄水点，做好入冬前泄水防冻工作，挖好的管槽底面应平整，压实，具有均匀密实度。（2） 管道沟槽的回填在
3、管道安装与铺设完毕后通知监理进行隐蔽前验收,验收合格鉴证后尽快回填符合要求的原土。回填分两次进行，第一次回填管道两肋，分层轻夯或踩实，一次填土O.1-O.l5m直至高出管顶Slm左右，管道接口0.2m范围内不得回填，以便观察试压情况，并记录下所有接口位置绘制成图存档。经监理工程师确认试压合格后在管道满水状况下进行第二次填土，按要求回填到位后对整个管路沟槽进行水夯，以免绿化工程完成后出现局部下陷，影响绿化效果。1.4 管道安装和管道加固.管道安装前对进场管材、管件由监理工程师现场取样送检，必须符合有关质量标准。给水主管道DN80管用DN80直接连接，给水主管道DN80管与林地支管DN50管用DN

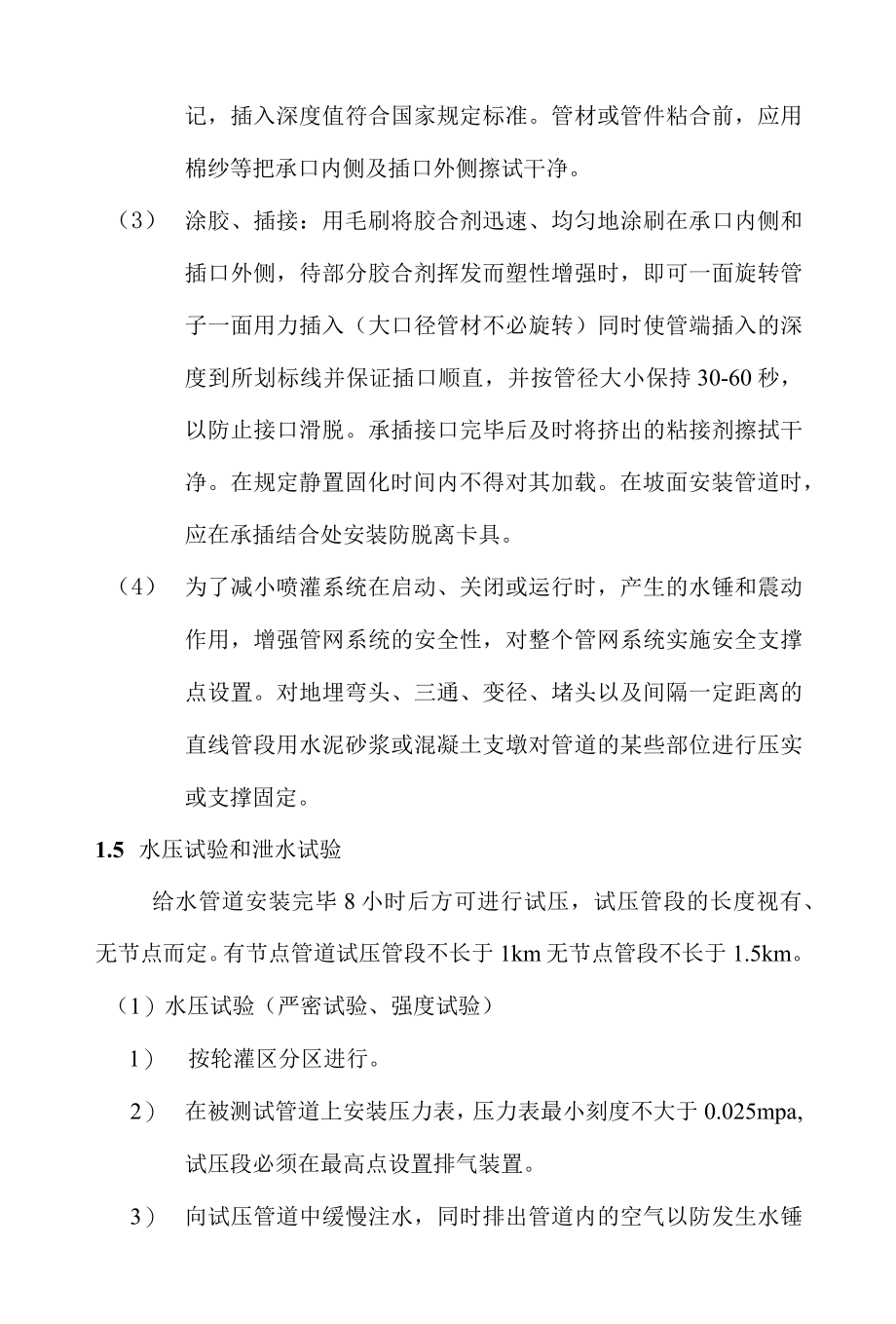

4、80正三通和DN80XDN50异径直接相连，DN5O管与DN32管用DN50XDN32异径三通相连，DN32管与DN25管用DN32XDN25异径三通相连，DN25管直接与DN25水龙头相连。管材、管件互联采用硬聚氯乙烯管专用粘接剂粘接承插连接。（1） 切管、修口：用专用切割钳（管径小于40mm时）或钢锯按照安装尺寸切割管材，保证切割面平整并与管道轴线垂直，然后将插口处倒角锂成破口便于插接。（2） 标记：将插口插入承口，用铅笔在插口管端外壁作插入深度标记，插入深度值符合国家规定标准。管材或管件粘合前，应用棉纱等把承口内侧及插口外侧擦试干净。（3） 涂胶、插接：用毛刷将胶合剂迅速、均匀地涂刷在承
5、口内侧和插口外侧，待部分胶合剂挥发而塑性增强时，即可一面旋转管子一面用力插入（大口径管材不必旋转）同时使管端插入的深度到所划标线并保证插口顺直，并按管径大小保持30-60秒，以防止接口滑脱。承插接口完毕后及时将挤出的粘接剂擦拭干净。在规定静置固化时间内不得对其加载。在坡面安装管道时，应在承插结合处安装防脱离卡具。（4） 为了减小喷灌系统在启动、关闭或运行时，产生的水锤和震动作用，增强管网系统的安全性，对整个管网系统实施安全支撑点设置。对地埋弯头、三通、变径、堵头以及间隔一定距离的直线管段用水泥砂浆或混凝土支墩对管道的某些部位进行压实或支撑固定。1.5 水压试验和泄水试验给水管道安装完毕8小时后
6、方可进行试压，试压管段的长度视有、无节点而定。有节点管道试压管段不长于1km无节点管段不长于1.5km。（1）水压试验（严密试验、强度试验）1） 按轮灌区分区进行。2） 在被测试管道上安装压力表，压力表最小刻度不大于0.025mpa,试压段必须在最高点设置排气装置。3） 向试压管道中缓慢注水，同时排出管道内的空气以防发生水锤或气锤。4） 严密试验：将管道内的水压加到O.35Mpa,保持2小时，检查各部位是否有渗漏或其它不正常现象，在1小时内压力下降幅度小于5%,试验合格。5） 强度试验：严密试验后再次缓慢加压至强度试验压力（一般不超过设计工作压力的1.5倍，并且不大于管道的额定工作压力，不小于
7、0.5Mpa)保持2小时，观察各部是否有渗漏或其它不正常现象。在1小时内压力下降幅度小于5%是管道无变形，强度试验合格。6） 水压试验合格后，立即泄水，进行泄水试验。(2)泄水试验泄水时打开所有的手动泄水阀，截断立管堵头，以免管道中出现负压影响泄水效果。只要管道中无满管积水现象，泄水试验合格。1.6设备安装机电安装：加压水泵和电机设备的安装施工严格按照规定标准进行安装，安装前核实预埋螺栓的位置、高度与机具是否一致；安装位置，高度必须符合设计要求，安装后，检查电机与水泵是否同轴，水泵各紧固件无松动，填料压盖或机械密封弹簧的松紧度适宜，低压电器设备必须按电气接线图的要求进行安装。检查无误试机确认工
8、作正常，与管网系统整体连接，在管道进水口必须安装滤网，以防堵塞管道。工程完工具备验收条件后，向监理工程师书面提出竣工验收试运行报告，严格按照设计要求和相应标准规范的规定执行，使供水设备工作正常，过滤设备工作稳定,反冲洗效果优，喷头平面布置与间距合理，喷灌强度和喷灌均匀度符合标准，控制井井壁稳定、井底泄水能力优，控制系统工作稳定。管网的泄水能力和进、排气能力优，使果园灌溉工程成为优良工程，（排水系统主要以排水沟、沉沙涵等方式）确保安全施工、质量第一，按时完成施工任务。2.1 施工准备（D检查施工场地范围内有无含酸、腐蚀性严重地段，白蚁危害地带。（2） 检查施工区是否有受热力影响和易遭受外力损伤的
9、区段和施工区地埋管线的分布情况。（3） 根据设计要求确定园区道路照明电缆铺设路线。（4） 在认真、详细地阅读施工图纸基础上，与设计单位核实地埋管线情况（5） 工程所用机具、材料准备到位情况。2.2 测量放样电缆敷设的路径选择，应遵循满足安全条件用电缆较少、符合设计要求、便于敷设维修、避开将要挖掘施工的地方、电缆敷设所有路径条件的上下左右改变部位都应满足电缆允许弯曲半径要求。在满足以上条件的情况下按照电缆铺设路线进行测量放样。2.3 埋地电缆的土方、土建工程（1） 开挖沟电缆槽：按设计要求，沿电缆线铺设放样路线开挖电缆沟。电缆沟的埋深在绿地、车行道下不小于。.7m,人行道下不小于0.5m,宽度不
10、小于0.3m。遇沟底有坚硬块石等物应清除，并用细沙回填整平夯实。在所有路灯杆处挖设工作井。（2） 电缆沟回填土：检查电缆敷设情况确认无误，回填细砂土并分层夯实。（3） 浇灌路灯、控制箱碎底座及预埋件，混凝土强度不低于C20,地脚螺栓埋入混凝土的长度应大于其直径的20倍，并应与主筋焊接牢固。2.4 电缆穿管敷设（1） 电缆间隔一定距离应设置电缆标志牌，便于检修；电缆沟槽应有防鼠、蛇措施；电缆埋设后，地表应标记；电缆连接线安装完毕，覆土前应进行检测校验。（2） 电缆保护管不应有孔洞、裂缝和明显不平处，内壁应光滑无毛刺；电缆管在弯制后不应有裂缝和明显凹凸现象，其弯曲程度不宜大于电缆保护管外径的10%
11、,硬质塑料管连接应采用插接，其插入深度宜为管子内径的1.1-1.8倍，在插接面上应涂胶合剂粘牢密封。（3） 电缆在灯杆两侧预留量不应小于05m,接头绝缘良好符合要求，电缆在保护管中不得有接头。电缆芯线的连接宜采用压接方式，压接面应满足电气和机械强度要求。（4） 电缆管连接时，管孔应对准，接缝应严密不得有地下水和泥浆掺入，电缆管的弯曲半径不应小于所穿入电缆的最小允许弯曲半径。（5） 横穿道路的管道应满足所需要的路压强度。（6） 绿地与绿地间电缆管道应在两端设置工作井，灯杆处、接头处宜设工作井。2.5 配电装置与控制（1） 基础型钢安装的允许偏差应符合安装标准规范，基础型钢安装后，其顶部宜高出抹平
12、地面10mm：基础型钢应有明显可靠接地。（2） 配电箱及其设备与各构件间连接应牢固，但不得与基础型钢焊死，端子箱安装，应牢固，密封良好，防潮，防尘，安装位置应便于检查。（3） 电源控制箱安装：根据控制箱尺寸设立安装位置，严格按照施工规程操作安装，箱体不得歪斜，保证接线正确，牢固，排列整齐，箱内导线不应有接头。（4） 二次回路接线应按图施工，接线正确，导线与电气元件间采用的螺栓连接、插接、焊接或压接等均应牢固可靠，接地应设专用螺栓。（5） 控制箱的正面及背面各电器、端子排等应标明编号、名称、用途及操作位置，电缆芯线和所配导线的端部均应标明其回路编号，字迹应清晰不宜脱色。2.6 安全保护(D操作人
13、员必须做好绝缘保护防范措施。(2) 电气装置的金属部分均应接地。(3) 采用接地保护时，单项开关应装在相线上，在线路分支，首端及末端应重复接地，灯杆，配电箱，接地电阻不应大于4o2.7 路灯安装(D检查确认灯具安装各项设计指标情况，按要求正确安装。(2) 检查灯杆，灯具，光源，镇流器等电器的型号，规格应符合设计要求。(3) 直线路段安装杆灯时，间距与设计间距的偏差应小于2%。灯杆垂直偏差应小于半个杆梢，横向位置偏差应小于半个杆根。接线手孔应一致朝向人行道或慢车道。金属灯杆，灯座均应接地(接零)保护，接地线端子固定牢固。(4) 灯具的热镀锌和油漆层不应有损坏。2.8 成品检验检查各接点是否安装正确，确认无误接入主电源线，严格按照主控、分控操作规程，检验所有灯具是否合格。在施工过程中做到安全施工，确保质量第一，保质保量按时完成工程施工任务。
