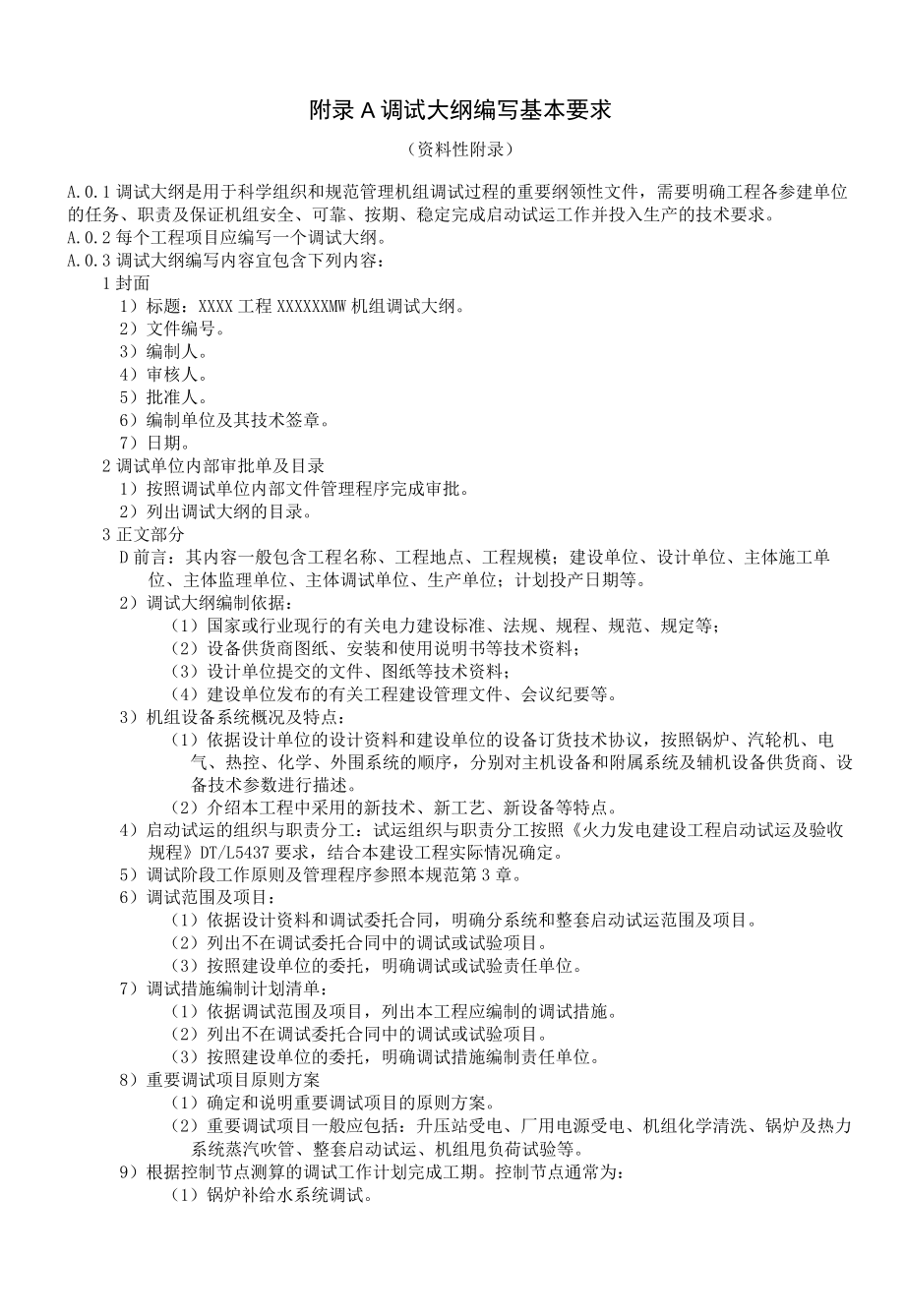

1、附录A调试大纲编写基本要求（资料性附录）A.0.1调试大纲是用于科学组织和规范管理机组调试过程的重要纲领性文件，需要明确工程各参建单位的任务、职责及保证机组安全、可靠、按期、稳定完成启动试运工作并投入生产的技术要求。A.0.2每个工程项目应编写一个调试大纲。A.0.3调试大纲编写内容宜包含下列内容：1封面1）标题：XXXX工程XXXXXXMW机组调试大纲。2）文件编号。3）编制人。4）审核人。5）批准人。6）编制单位及其技术签章。7）日期。2调试单位内部审批单及目录1）按照调试单位内部文件管理程序完成审批。2）列出调试大纲的目录。3正文部分D前言：其内容一般包含工程名称、工程地点、工程规模；建
2、设单位、设计单位、主体施工单位、主体监理单位、主体调试单位、生产单位；计划投产日期等。2）调试大纲编制依据：（1）国家或行业现行的有关电力建设标准、法规、规程、规范、规定等；（2）设备供货商图纸、安装和使用说明书等技术资料；（3）设计单位提交的文件、图纸等技术资料；（4）建设单位发布的有关工程建设管理文件、会议纪要等。3）机组设备系统概况及特点：（1）依据设计单位的设计资料和建设单位的设备订货技术协议，按照锅炉、汽轮机、电气、热控、化学、外围系统的顺序，分别对主机设备和附属系统及辅机设备供货商、设备技术参数进行描述。（2）介绍本工程中采用的新技术、新工艺、新设备等特点。4）启动试运的组织与职责
3、分工：试运组织与职责分工按照火力发电建设工程启动试运及验收规程DT/L5437要求，结合本建设工程实际情况确定。5）调试阶段工作原则及管理程序参照本规范第3章。6）调试范围及项目：（1）依据设计资料和调试委托合同，明确分系统和整套启动试运范围及项目。（2）列出不在调试委托合同中的调试或试验项目。（3）按照建设单位的委托，明确调试或试验责任单位。7）调试措施编制计划清单：（1）依据调试范围及项目，列出本工程应编制的调试措施。（2）列出不在调试委托合同中的调试或试验项目。（3）按照建设单位的委托，明确调试措施编制责任单位。8）重要调试项目原则方案（1）确定和说明重要调试项目的原则方案。（2）重要调

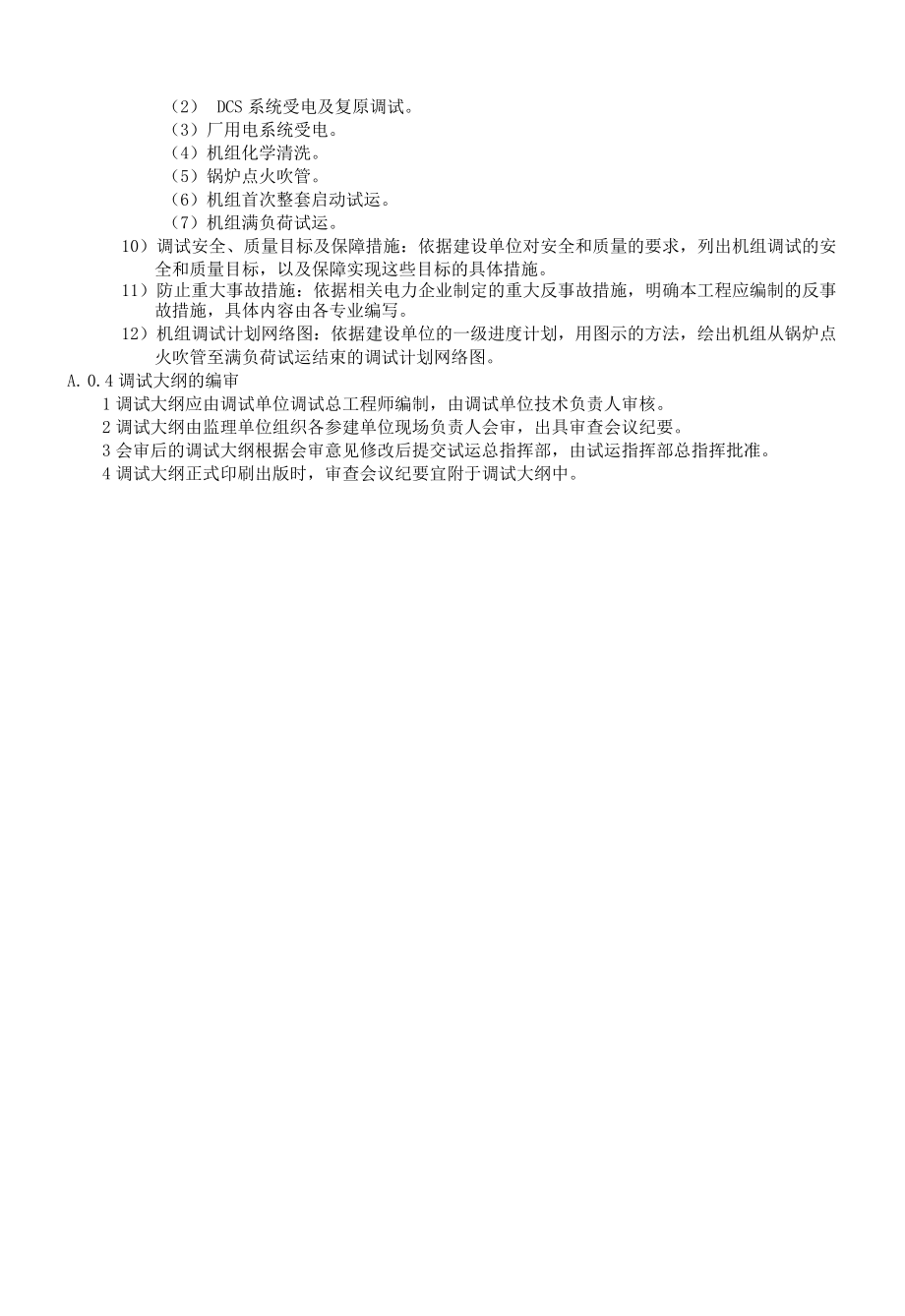

4、试项目一般应包括：升压站受电、厂用电源受电、机组化学清洗、锅炉及热力系统蒸汽吹管、整套启动试运、机组甩负荷试验等。9）根据控制节点测算的调试工作计划完成工期。控制节点通常为：（1）锅炉补给水系统调试。（2） DCS系统受电及复原调试。（3）厂用电系统受电。（4）机组化学清洗。（5）锅炉点火吹管。（6）机组首次整套启动试运。（7）机组满负荷试运。10）调试安全、质量目标及保障措施：依据建设单位对安全和质量的要求，列出机组调试的安全和质量目标，以及保障实现这些目标的具体措施。11）防止重大事故措施：依据相关电力企业制定的重大反事故措施，明确本工程应编制的反事故措施，具体内容由各专业编写。12）机组
5、调试计划网络图：依据建设单位的一级进度计划，用图示的方法，绘出机组从锅炉点火吹管至满负荷试运结束的调试计划网络图。A. 0.4调试大纲的编审1调试大纲应由调试单位调试总工程师编制，由调试单位技术负责人审核。2调试大纲由监理单位组织各参建单位现场负责人会审，出具审查会议纪要。3会审后的调试大纲根据会审意见修改后提交试运总指挥部，由试运指挥部总指挥批准。4调试大纲正式印刷出版时，审查会议纪要宜附于调试大纲中。附录B调试措施编写基本要求（资料性附录）8. 0.1调试措施是机组针对具体调试或试验项目而编制的规范性工作指导文件。8. 0.2每个调试项目都应有相应的调试或试验措施。B. 0.3调试措施编写
6、内容宜包含下列内容：1封面1）标题：XXXX工程X号机组XXXX设备和系统的调试措施。2）文件编号。3）编制人。4）审核人。5）批准人。6）编制单位及其技术签章。7）日期。2调试单位内部审批单或目录D按照调试单位内部文件管理程序完成审批。2）列出调试措施的目录。3调试措施正文：1）设备系统概述：描述本调试项目的设备技术参数及系统情况。2）编制依据。3）调试范围及目的：说明调试项目的调试范围及目的。4）调试前应具备的条件：说明调试项目调试前应具备的条件。5）调试工作内容及程序：说明调试项目的工作内容及程序。6）联锁保护逻辑及定值：说明调试项目所涉及的联锁保护逻辑及定值。7）调试质量验收内容及标准
7、：质量验收内容及标准应符合火力发电建设工程机组调试质量验收规程第6部分调整试验DL/T5210.6o8）组织与分工：依据火力发电建设工程启动试运及验收规程DL/T5437,对调试项目的调试组织机构及各参建单位的职责进行说明。9）工作危险源及环境和职业健康管理：对调试项目的工作危险源进行分析，制定出防范措施，对环境和职业健康提出要求。10）调试项目记录内容及使用仪器、仪表：说明调试项目应记录的内容及使用的仪器、仪表。3附录：重要设备启动或性能曲线等。B. 0.4调试措施编审1一般调试措施1） 由调试单位专业调试人员编制；2） 由调试单位专业负责人审核；3） 由监理单位专业监理工程师审查，出具审查
8、单。4） 批准人为调试单位调试总工程师。2重要调试措施1）由调试单位专业负责人编制；2）调试单位项目经理或调试总工程师由审核。3）由监理单位组织各参建单位相关专业人员会审，出具审查会议纪要。4）由试运总指挥批准。3在调试措施正式印刷出版时，监理审查单及审查会议纪要宜附于调试措施中。c)C.0.1fillfflteC,loic,wnft爵机系岬根号In翻名s吗珊01翅回反雕示传瑞II注tiw：:Siw：6：,鲍靴：生户靴：C.0.2醐雌枷嬲蜘藕2表C2调节邮楣雌超晚减号贮、腑灌备注十匕104%反债4%反债一%,匕令%反债一%I%反%令%反%0255075100:系就柜MW：肺靴；saw：li：:
9、梦靴：年月日C.0,3啦开辘通蜘录表蟋C,3。表C.3屿开然暇晚森ft:)?口号st远方传R强ft备注fffI*Lr4-rL1-LvJLjJJLirLit7匚uF作1与LlLi-rtnFtiw：:siw：生产靴;C. 0.4联锁保护逻辑传动验收记录表见表C.4。表C4联锁保护逻辑传动验收记录表工程名称：设备/系统名称：序号传动项目传动结果备注施工单位：调试单位：总包单位：生产单位:监理单位:建设单位：年月日附录D系统试运条件检查确认表（资料性附录）D. 0.1系统试运条件检查确认见表D.Io表D.1系统试运条件检查确认表工程机组专业：系统名称：序号检查内容检查结果备注结论经检查确认，该系统已具备系统试运条件，可以进行系统试运工作。施工单位代表（签字）：年月日调试单位代表（签字）：年月R监理单位代表（签字）：年月0建设单位代表（签字）：年月R总包单位代表（签字）：年月B生产单位代表（签字）：年月B11
