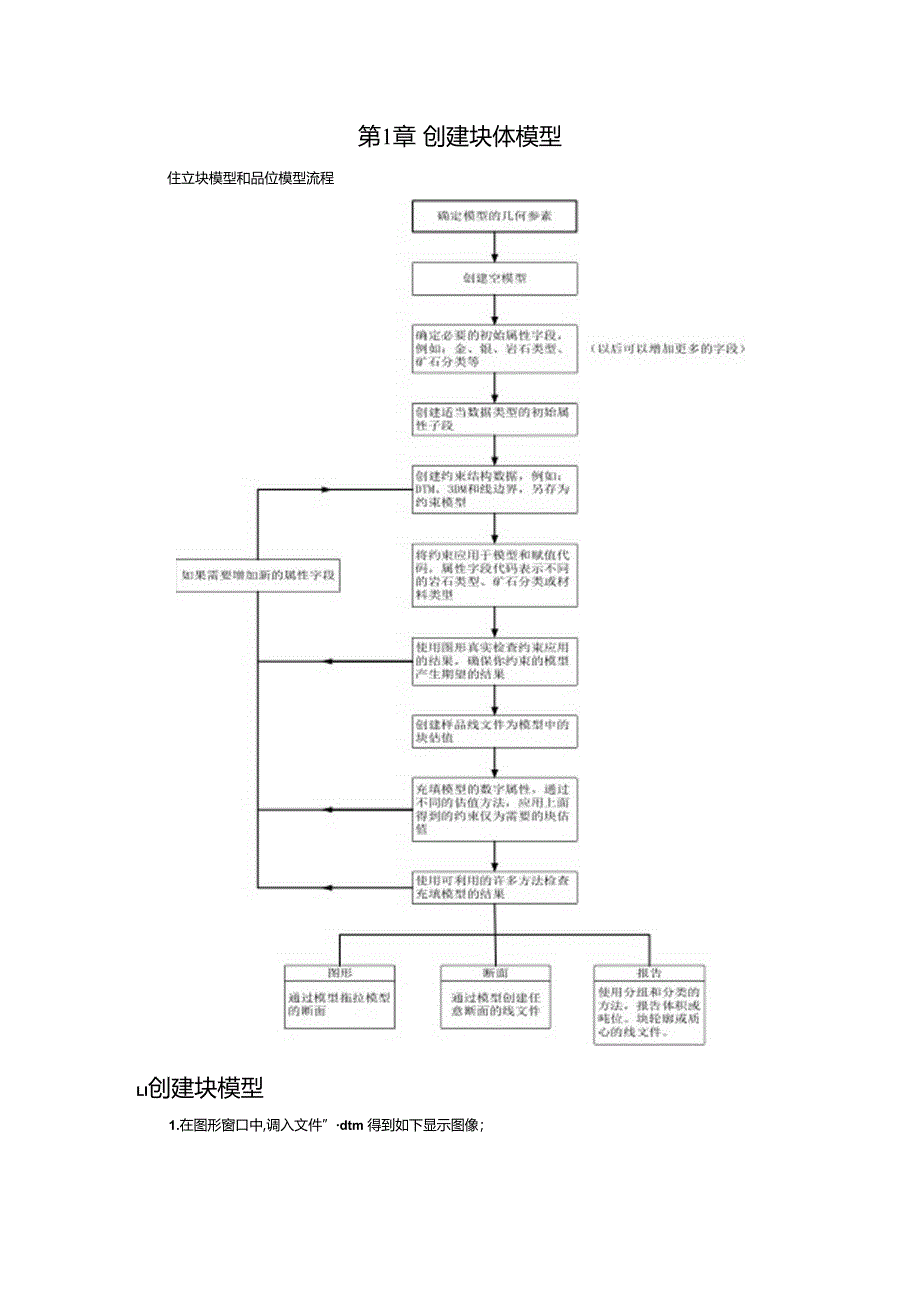

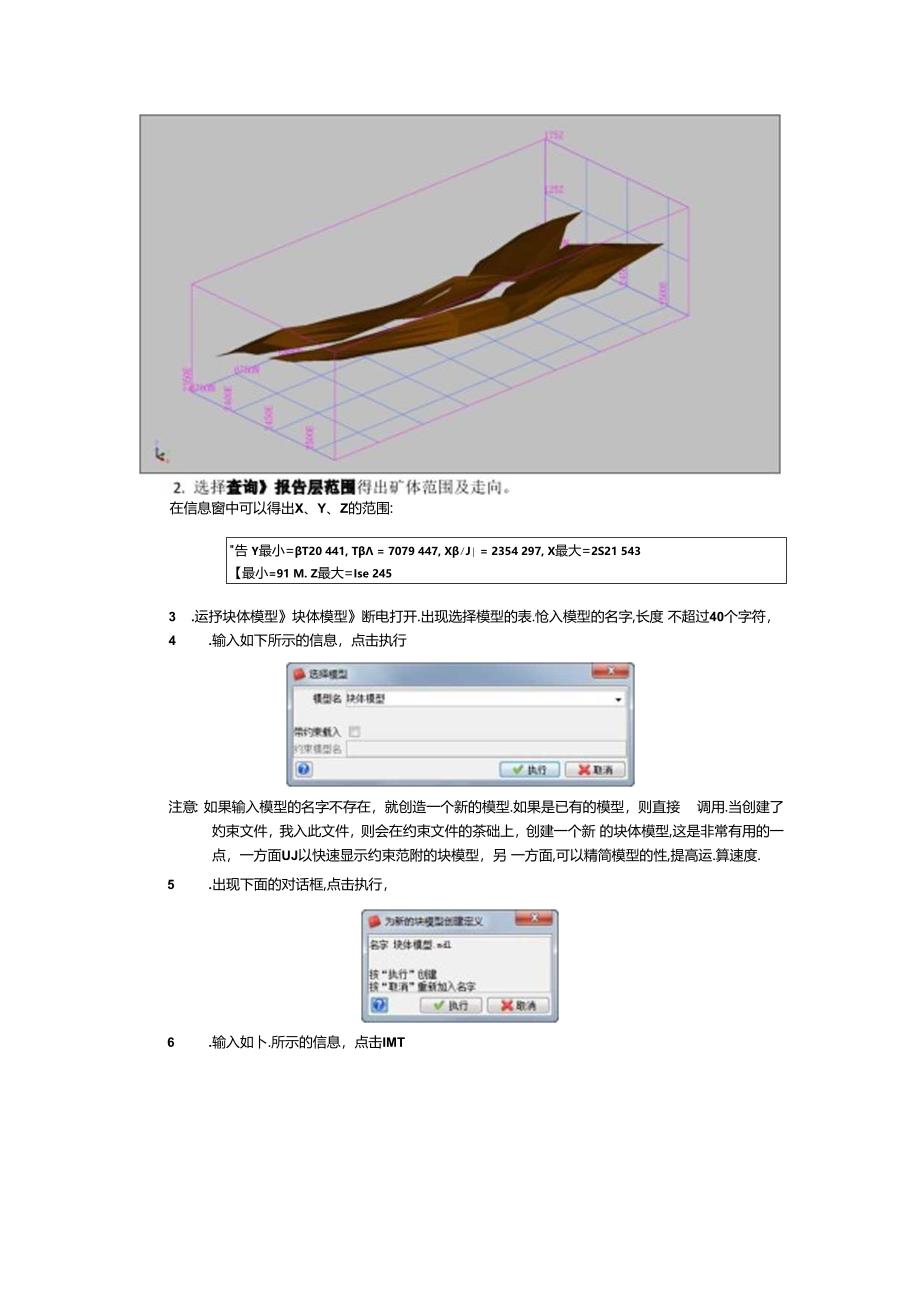

1、第1章 创建块体模型住立块模型和品位模型流程LI创建块模型1.在图形窗口中,调入文件”dtm 得到如下显示图像；在信息窗中可以得出X、Y、Z的范围:告 Y最小=T20 441, T = 7079 447, XJ = 2354 297, X最大=2S21 543【最小=91 M. Z最大=Ise 2453 .运抒块体模型块体模型断电打开.出现选择模型的表.怆入模型的名字,长度 不超过40个字符，4 .输入如下所示的信息，点击执行注意：如果输入模型的名字不存在，就创造一个新的模型.如果是已有的模型，则直接 调用.当创建了妁束文件，我入此文件，则会在约束文件的茶础上，创建一个新 的块体模型,这是非常
2、有用的一点，一方面UJ以快速显示约束范附的块模型，另 一方面,可以精简模型的性,提高运.算速度.5 .出现下面的对话框,点击执行，6 .输入如卜.所示的信息，点击IMT参数说明：描述模型的描述是可选的,但是它的纪录对于描述模型的目的是很有用的.定义块模型使用通常情况下仙川最小1最大坐标.如果使用电.那凰，则原点坐标即为最 小坐标.定义块模量使用范Bl在这里可以选择三种方法中的一种即用“最小”大坐标或“原点坐标/范国”，二者 是相互运算的,也可以选择“自纹文件得到范围二这里选择坐标最小值：Y=6720. X=23SO. Z=90:最大值：Y7080. X2530. Z= 160.通常最小值和最大

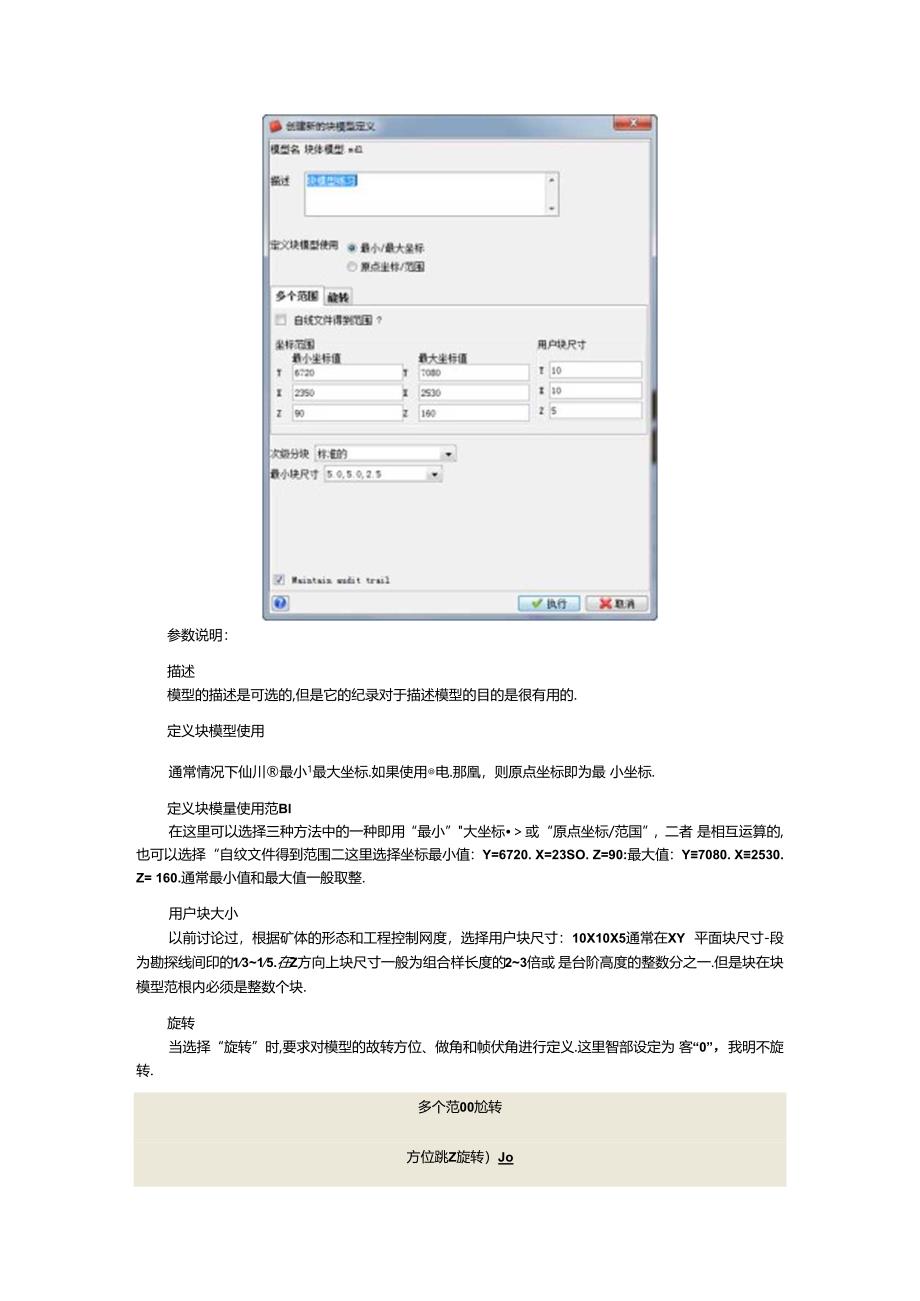

3、值一般取整.用户块大小以前讨论过，根据矿体的形态和工程控制网度，选择用户块尺寸：10X10X5通常在XY 平面块尺寸-段为勘探线间印的1315.在Z方向上块尺寸一般为组合样长度的23倍或 是台阶高度的整数分之一.但是块在块模型范根内必须是整数个块.旋转当选择“旋转”时,要求对模型的故转方位、做角和帧伏角进行定义.这里智部设定为 客“0”，我明不旋转.多个范00尬转方位跳Z旋转）Jo候的眺Y旋转）Io小角像X睁）o次级分块有三个选项：标准的（Standard）、UJ变的（Variable和无（None）.这里选择：标准 的（Standard）.小块尺寸软件中已经设置了不同数级（2）进行缩分.用户
4、只需根据要求选择即可.这里选择: 5X5X2.5.最小块尺寸10.10,5V保持审计踢10,10,5画2.5,2.5,1.25保持*计蹑除将来在：-块体模型 块体模型 Jl示模型审核记录“中记录模型的操作、编辑和修改 时间。7 .得到下面的窗口,点击执行.显示模型确认改，可以检查模型的大小，旅转等参数.如果你需要更改任意参数.点击 取消按钮：确认参数，则点由执行按钮。8 .边状块体模凌块体模型保存，保存刚才新建的块体模型，注意：在块模型中操作,所有的数据存在内行中，意味若你总是工作在模里的红印件中， 任何改变都没有存储，直到你退出模型的时候，在退出之前一定要存盘，因而， 随时存盘，就能避免意外
5、发生（如突然停电，在填充操作后（手册后面会讲到, 所有的值发生了变化,存盘将厦盖了以前的模型。至此块体模型己经创建完成，状态栏里会出现按d块体榄型表示块体模型己经创 造成功了，并且已羟完成连接.愎型建好之后，就不能诙变范困，旋转，块大小，每条边的最大限度，要波变模型的卷 数就只好重新创造一个新的模型了。9 .选并块体模型块体模型关匍，关闭块体模型.当完成相应的工作后，需要退出块体模型，选择“关闭功能，弹出关闭对话框，用户 可以根据操作的情况选择退出方式：“保存并退出二“保存为新模里并退出”或“不保存退 出如果你想要有这个任务的所有操作过程.请运行ml创It块体模型.tcl .注意；无论任何时候
6、当宏15停时，在消息窗口出现“单击图形工作区维续”提示信息时，你 需要在单击图形工作区.当然你也需要电击井出窗口的执行按钮。1.2增加属性及背景值前面己羟描述过，块体模型实际上是个空间数据阵，它的目的就是用来存储相关地质 信息(包括岩石类型、品位分布、比重等等,而这些属性是通过块体进行反映出来,创建 块模型后,开始增加属性 M性是模拟模型空间的道具.这些属性可以是数字,字符代表顺 序，间隔，比率等，属性也可以是通过别的姐性计W得出.S新速B编糖/重结名W?.清除/重用为留景值 外JI性K播排序C童看任一块的属性编钻任一块的属性Cl运宜基本统计L打开文件块体模SLmdI .2.选行块体模Sh属性
7、新建3.输入如下所示的信息点击执行.参数说明：对于新创隹的块体模型，需要“新建”属性并且必须命名。属性名字属性名字的尺度不超过30个字符，属性名字中允许空格,不过我们并不推荐这样，这 样会使块的敢学计算的功能复杂化。在左边数字或下面灰白处点击右键可以“插入、增加和 删除“属性栏,Jl性类型电性类型可以是字符(Character),实数(Real),整数(Integer),浮点(Float)或者 计兑型(Calculated)得到.浮点可以存储单个的精数字到8位小数，需要4字节/块，实 数存储2位小数到15位小数，要求8位字节；然而，如果8位小数对你要存储的数字己经 足师九乐最好选择浮点类型这样
8、可以有效的利Hl空间书省计算时间.整数和字符也用 4字节来存储数据，计算型不存储在模型中,在需要计存的时候计算,内存中并不存储其属 性。Wita所有的块都要求属性足有值的.当你创造属性的时候指定了背景（ft.则这些背景值一直 保存在块中，直到你指定了新的值，如果背景值是空格，而类型是数字，这表示值为0,下 面的练习料告诉你适当的背景值的更多信息.注意：屈性可以随时删除或则增加,也可以消除璃性.重新设置模型属性的背家值.也 可以用彘套属性的功能改变一个属性背景件或名字,但是不能改变惭件的类型. 软件自动为模型完成增加阔性的过程.4 .选打块体模Sh块体模SD要，浏览模型结果,上表中的内容表示块体
9、模型的摘要，也可以保存这个摘要供以后克价.5 .点击执行,或者取泪关闭对话柩.6 .选舞媒体模型块体模型保存，保存你刚才的工作.如果你想要看这个任务的所有操作过程请运行ml2_创建块体模型属性E .注意：无论任何时候当宏哲停时，在消息窗口出现“单击图形工作区继续”提示信息时，你 需要在单击图形工作区。当然你也需要单击弹出窗口的执行按钿。1.3 约束块体模型属性继显示制面查询和合并工具顿统计估值指示克立格法多区域估值Surpac块模型一个强大的特点就是应用约束，约束是空间操作和对效的逻辑组合，其信 息可以修改和查补，通过茂辑条件创建的约束文件是对块体模型的显示、报告和存储进行限 制这些约束文件可
10、以“新建、编辑和查看” 一旦创建完成,将保存为con的文件名并可 以直接调入(用鼠标选中并拖动至图形窗口)该约束文件.颗建约束文件，编辑约束条件查看约束文件E新建图形约束，第锚图形约束艇除黑后的酬冬诔? SB除所有的图形约束?保存当前视网为图形约束1 .打开文件块体模ILmdI2 .选拼块体模型约束) 新建约束文件3 .输入如下所示的信息,点击执行.的 2_ , wxa 3R交体rtt um 内司/： 司双手门 Wta JMreaSttQlfTiH* 内的1？fWU保阴f r参数说明：的束名称自动根据约束条件和数目从a、b、c、.Z进行增加，衣明约束条目的束类型如下图行：约束文件(Constr
11、aints)本身、实体模型(3DMr块体(Block),表面模型 (DTM).线文件(string)、平面(PLANE), X 轴(X Plane), Y 轴(YPIane)和Z轴(ZPlane 即标海)。选择不同的约束类型，将定义不同的文件或平面,每个约束类型需要添加在“约 束值”栏中。可选的空间操作有：ABOVE -ffi.EINSIDE在内一一大于等组合.保存的束业后籽诸多的约束条件祖合，保存在约束文件中,此处保存为，丁体.con约里芟Si约束文件内部同样的道理,可以根据地表模型（topol.dtm以下和矿体（矿体.co）以外是废石： 地表模里（topol.dtm）以下和舒天坑（PitL
12、dtm）以上站果区等条件创建相应的约束文件.完成之后，信息腐衣明约束已经被保存，文件“矿体.con”是一个：诳制的文件，不 能在Surpac软件之外被编辑,可以在块模型图形中浏览检查你的约束文件的结果.4 .请查看文件导航器中是否增加了体.con文件.如果你想要看这个任务的所有操作过程，清运行ml3_创建的束文件.tcl .注意：无论任何时候当宏暂停时,在消息窗口出现“弟击图形工作区继续”提示信息时,你 需要在单击图形_作区.当然你也需要JR击弹出窗口的执行按钮.1.4 块体模型的显示块体模型创建后，可以通过“显示”功能将块体、约束条件下的范围以及用色彩显示相 关的属性.也可以“移走”约束条件
13、回坡原来模里.发体横里Inns显示HlS查询脸并工具 ttSi+估值防附格法多区域估值显示块般2 a*msj边与?的可阳i接*新建网冗步床*班t最后脸野蹄 承 wsua*w*辎所日KeKm ffinwsi BMSMS用 WBMm编球酬T床车 jfrir保存当甫利勒图%约束9 1H-Mfeaw 编辑任一块为国性 wsw1 .选仔块体模型显示显示埃筷型2 .输入如下所示的信息，点击，行确定显示的是“块体二”质心点（在“点云标记下选择符号）”,同时可以清理原来的约 束和切割的剖面.3 .褥到如下显示的结果。4.选If块体模型显示新建图形的束5.谕入如下所示的信息.力:击执行.注意：你正在添加己经保存的约束文件,这比再次使用约束类型为3DM快0 6.得到如下故示的结果.结果是：现在你已经有了一个的束（矿体）的块体放在图形窗口中.如果你想要看这个任务的所行操作过程，清运行示块体模SlE ,注意：无论任何时候当宏资仲时,在消息窗Ll出现“单击图形工作区继续”提示信息时,你 需要在单击图形工作区.当然你也.要IR击辨出窗11的执行按钮.
